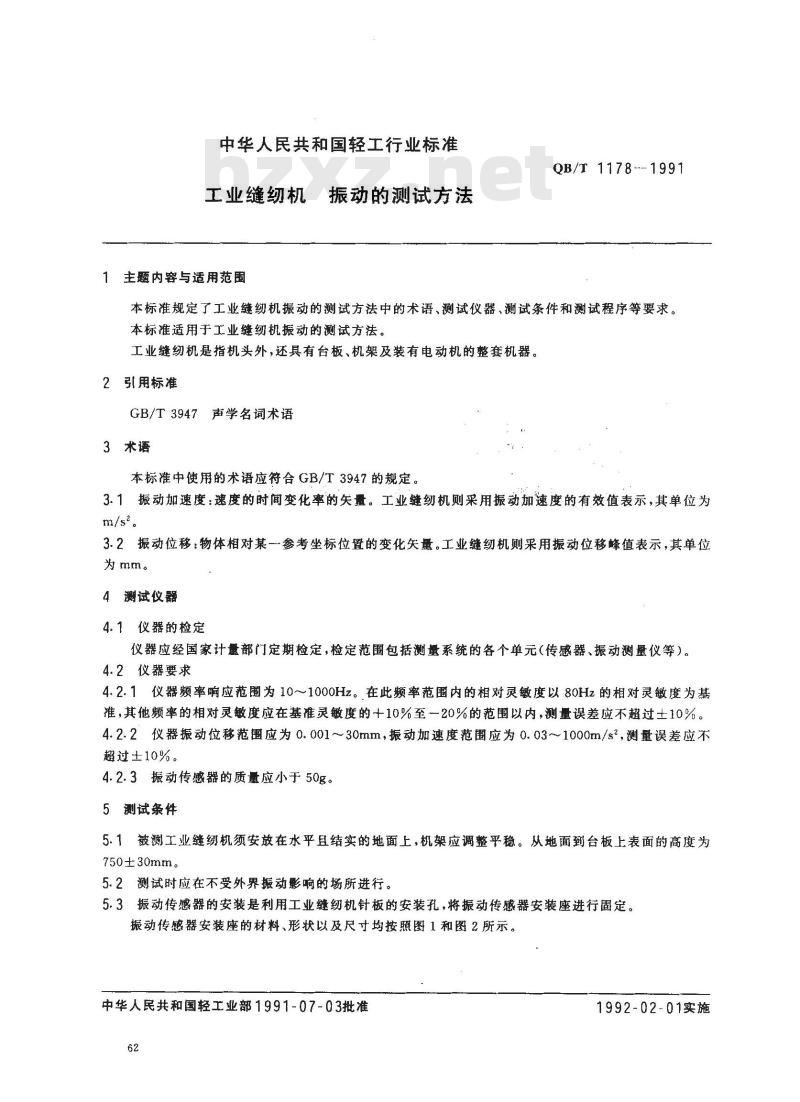

中华人民共和国轻工行业标准
工业缝纫机
1主题内容与适用范围
振动的测试方法，wwW.bzxz.Net
QB/T 1178---1991
本标准规定了工业缝纫机振动的测试方法中的术语、测试仪器、测试条件和测试程序等要求。本标准适用于工业缝纫机振动的测试方法。工业缝纫机是指机头外，还具有台板、机架及装有电动机的整套机器。2引用标准
GB/T3947声学名词术语
3术语
本标准中使用的术语应符合GB/T3947的规定。3.1振动加速度：速度的时间变化率的失量。工业缝纫机则采用振动加速度的有效值表示，其单位为m/s。
3.2振动位移：物体相对某一参考坐标位置的变化矢量。工业缝纫机则采用振动位移峰值表示，其单位为mm。
4测试仪器
4.1仪器的检定
仪器应经国家计量部门定期检定，检定范围包括测量系统的各个单元（传感器、振动测量仪等）。4.2仪器要求
4.2.1仪器频率响应范围为 10~1000Hz。在此频率范围内的相对灵敏度以 80Hz的相对灵敏度为基准，其他频率的相对灵敏度应在基准灵敏度的十10%至一20%的范围以内，测量误差应不超过±10%。4.2.2仪器振动位移范围应为0.001~30mm，振动加速度范围应为0.03~1000m/s*，测量误差应不超过±10%。
4.2.3振动传感器的质量应小于50g。5测试条件
5.1被测工业缝纫机须安放在水平且结实的地面上，机架应调整平稳。从地面到台板上表面的高度为750±30mm。
5.2测试时应在不受外界振动影响的场所进行5.3振动传感器的安装是利用工业缝纫机针板的安装孔，将振动传感器安装座进行固定。振动传感器安装座的材料、形状以及尺寸均按照图1和图2所示。中华人民共和国轻工业部1991-07-03批准62
1992-02-01实施
合金庭
QB/T 1178--1991
动传感据安装座

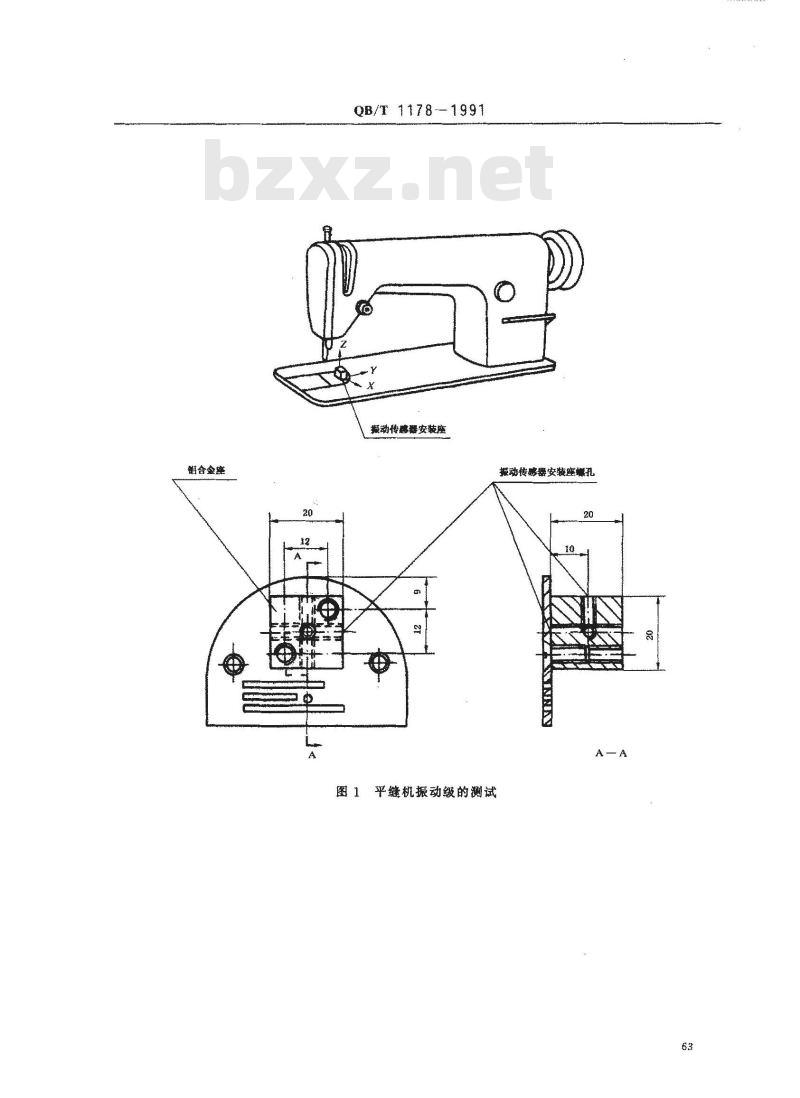

图1平缝机振动级的测试
振动传感安装壁织孔
振动传感器安装座
5.4工业缝纫机的运转条件
QB/T 1178—1991
振动传感器安装座螺孔

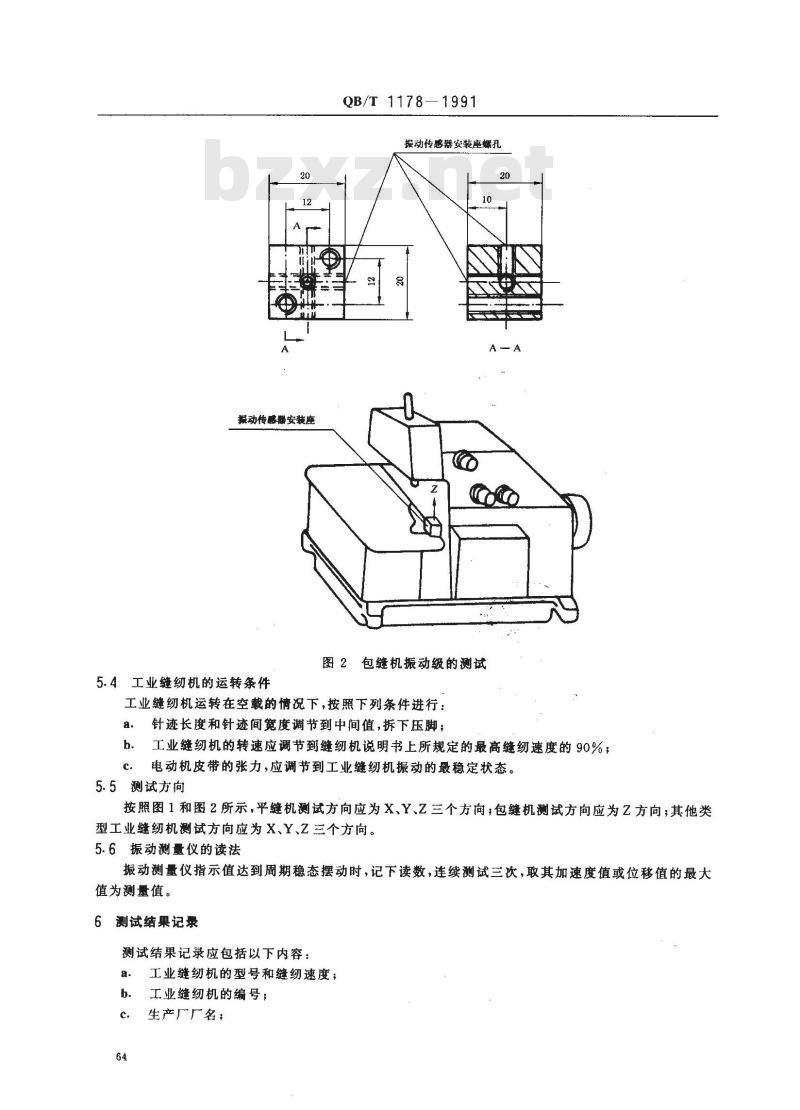

图2包缝机振动级的测试
工业缝纫机运转在空载的情况下，按照下列条件进行：a.
针迹长度和针迹间宽度调节到中间值，拆下压脚；b.工业缝纫机的转速应调节到缝纫机说明书上所规定的最高缝纫速度的90%；电动机皮带的张力，应调节到工业缝纫机振动的最稳定状态。c.
5.5测试方向
按照图1和图2所示，平缝机测试方向应为X、Y、Z三个方向：包缝机测试方向应为Z方向，其他类型工业缝纫机测试方向应为X、Y、Z三个方向。5.6振动测量仪的读法
振动测量仪指示值达到周期稳态摆动时，记下读数，连续测试三次，取其加速度值或位移值的最大值为测量值。
6测试结果记录
测试结果记录应包括以下内容：a.
工业缝纫机的型号和缝纫速度；工业缝纫机的编号；
生产厂厂名；
测试仪器的名称和型号：
测试佳期；
测试者姓名

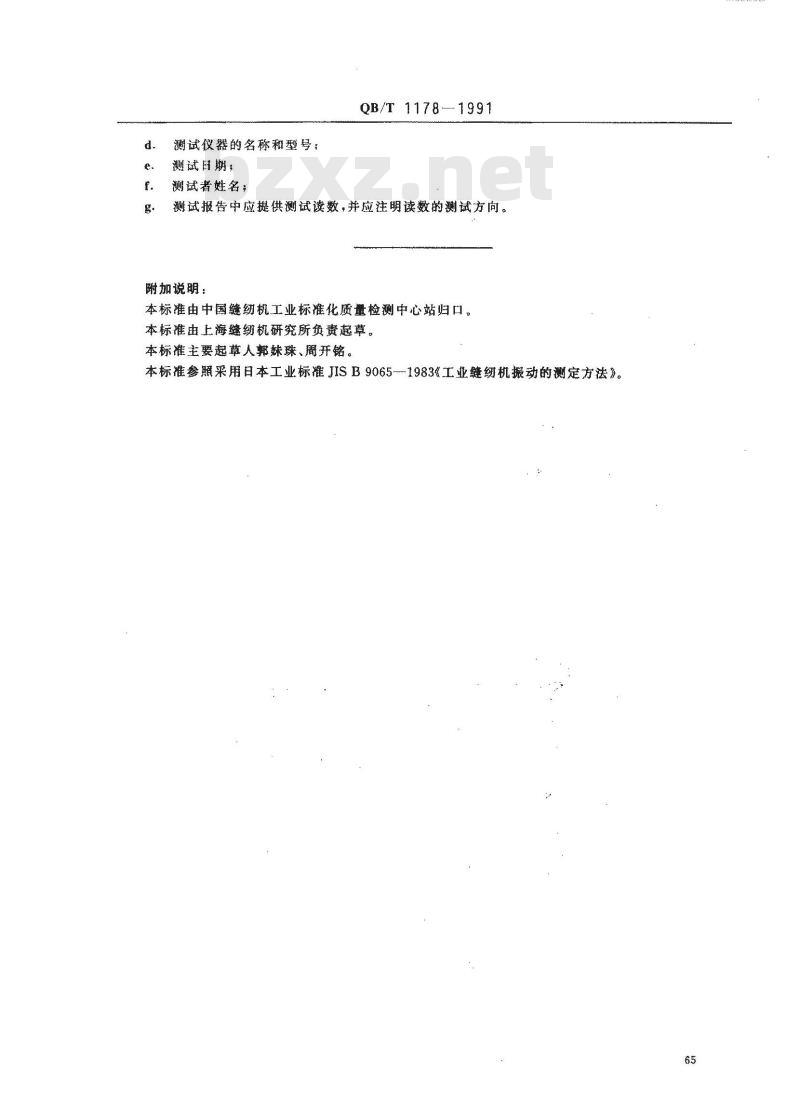

QB/T 1178-1991
测试报告中应提供测试读数，并应注明读数的测试方向。附加说明：
本标准由中国缝纫机工业标准化质量检测中心站归口。本标准由上海缝纫机研究所负资起草。本标准主要超草人郭妹珠、开开铭。本标准参照采用日本工业标准JISB9065-1983《工业缝纫机搬动的测定方法》。65
