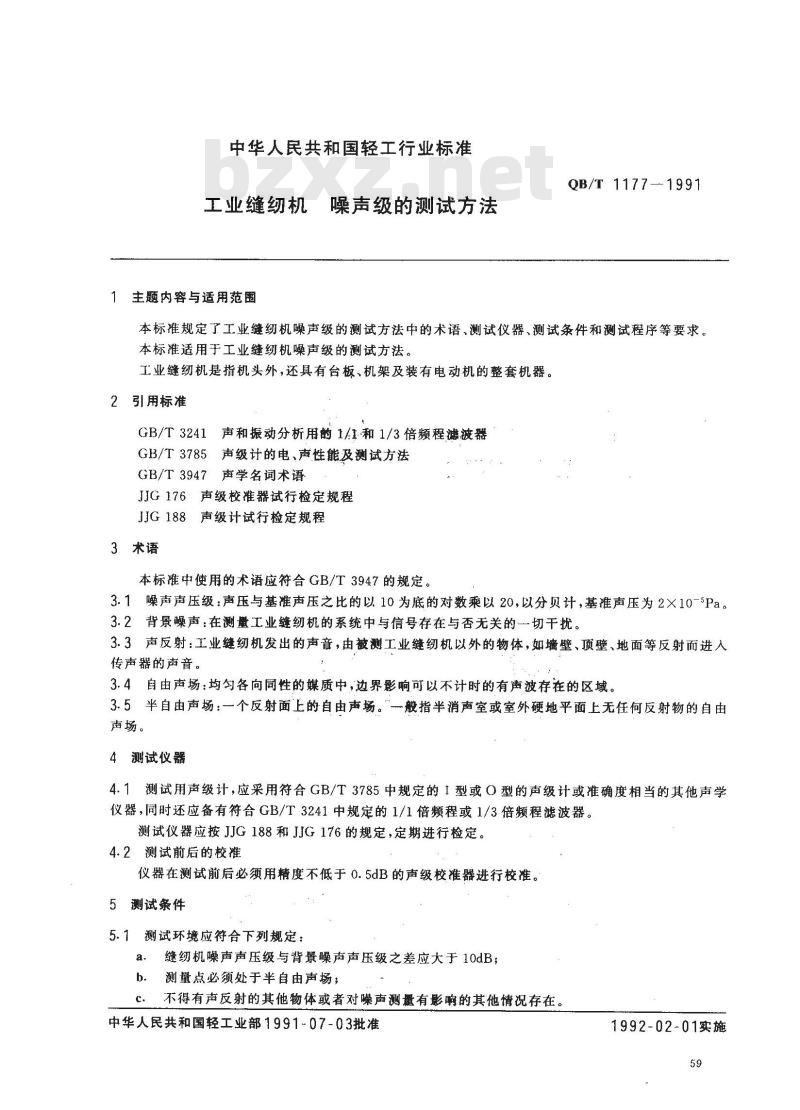

【轻工行业标准(QB)】 工业缝纫机噪声级的测试方法

中华人民共和国轻工行业标准
工业缝纫机
1主题内容与适用范围
噪声级的测试方法
QB/T 1177-1991
本标准规定了工业缝纫机噪声级的测试方法中的术语、测试仪器、测试条件和测试程序等要求。本标准适用于工业缝纫机噪声级的测试方法。工业缝纫机是指机头外，还具有台板、机架及装有电动机的整套机器。2引用标准
GB/T3241声和振动分析用的1/1和1/3倍频程滤波器GB/T3785声级计的电、声性能及测试方法声学名词术语
GB/T 3947
JJG176声级校准器试行检定规程JJG188声级计试行检定规程
3术语
本标准中使用的术语应符合GB/T3947的规定。3.1噪声声压级：声压与基准声压之比的以10为底的对数乘以20,以分贝计，基准声压为2×10-5Pa。3.2背景噪声：在测量工业缝纫机的系统中与信号存在与否无关的一切干扰。3.3声反射：工业缝纫机发出的声音，由被测工业缝纫机以外的物体，如墙壁、顶壁、地面等反射而进入传声器的声音。
3.4自由声场：均匀各向同性的媒质中，边界影响可以不计时的有声波存在的区域。3.5半自由声场：-—个反射面上的自由声场。\—般指半消声室或室外硬地平面上无任何反射物的自由声场。
4测试仪器
4.1测试用声级计，应采用符合GB/T3785中规定的1型或O型的声级计或准确度相当的其他声学仪器，同时还应备有符合GB/T3241中规定的1/1倍频程或1/3倍频程滤波器。测试仪器应按 JJG188和JJG176的规定，定期进行检定。4.2测试前后的校准
仪器在测试前后必须用精度不低于0.5dB的声级校准器进行校准。5测试条件
5.1测试环境应符合下列规定：
缝纫机噪声声压级与背景噪声声压级之差应大于10dB；a.
测量点必须处于半自由声场；
不得有声反射的其他物体或者对噪声测量有影响的其他情况存在。中华人民共和国轻工业部1991-07-03批准1992-02-01实施

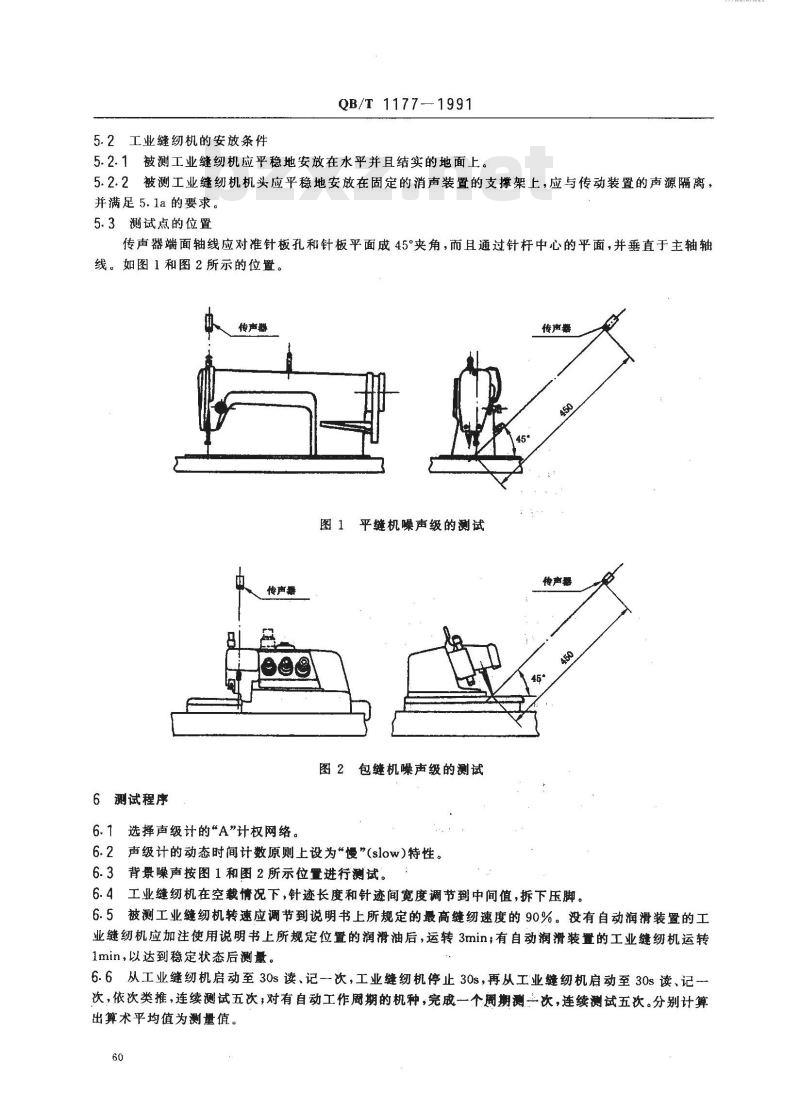

5.2工业缝纫机的安放条件
QB/T 1177--1991
5.2.1被测工业缝纫机应平稳地安放在水平并且结实的地面上。5.2.2被测工业缝纫机机头应平稳地安放在固定的消声装置的支撑架上，应与传动装置的声源隔离，并满足5.1a的要求。
5.3测试点的位置
传声器端面轴线应对准针板孔和针板平面成45°夹角，而且通过针杆中心的平面，并垂直于主轴轴线。如图1和图2所示的位置。
传声罄
图1平缝机噪声级的测试
传声器www.bzxz.net
图2包缝机噪声级的测试
6测试程序
6.1选择声级计的\A”计权网络。6.2声级计的动态时间计数原则上设为“慢”(slow)特性。6.3背景噪声按图1和图2所示位置进行测试。6.4工业缝纫机在空载情况下，针迹长度和针迹间宽度调节到中间值，拆下压脚。6.5被测工业缝纫机转速应调节到说明书上所规定的最高缝纫速度的90%。没有自动润滑装置的工业缝纫机应加注使用说明书上所规定位置的润滑油后，运转3min；有自动润滑装置的工业缝纫机运转1min,以达到稳定状态后测量。
6.6从工业纫机启动至30s读、记次，工业缝纫机停止30s，再从工业缝纫机启动至30s读、记一次，依次类推，连续测试五次；对有自动工作周期的机种，完成一个周期测一次，连续测试五次。分别计算出算术平均值为测量值。
TKAKAca

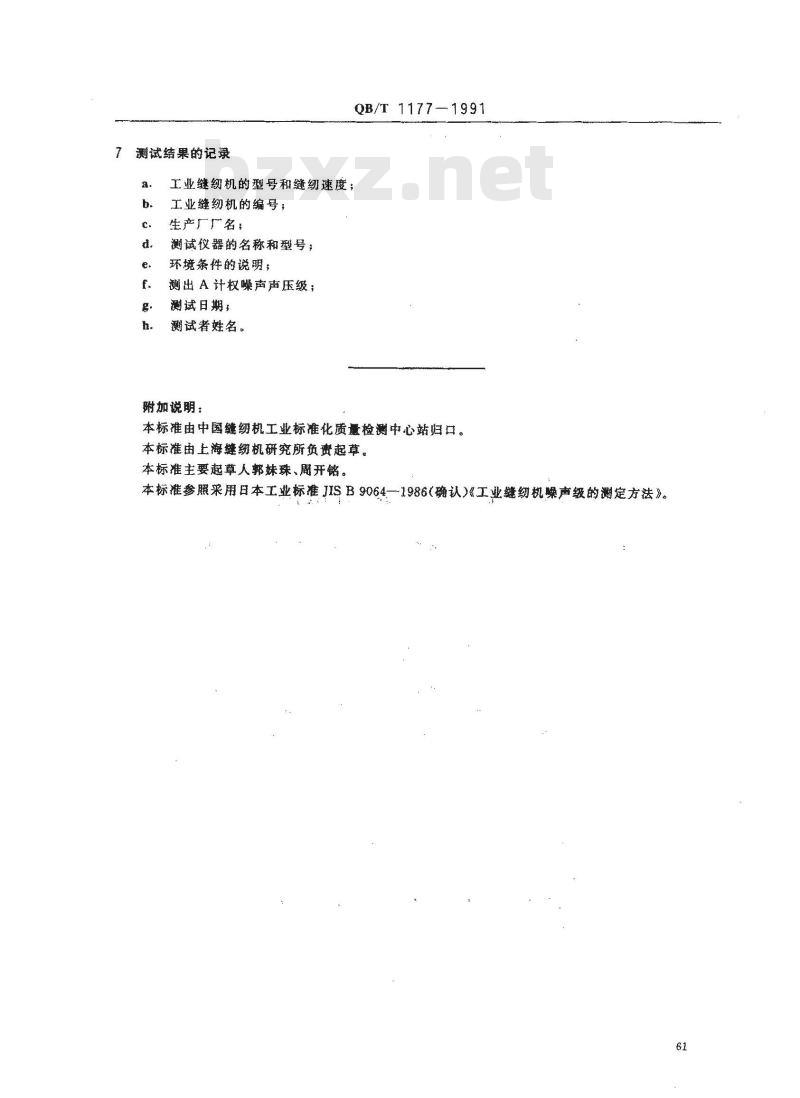

测试结果的记录
QB/T 1177-1991
工业缝纫机的型号和缝纫速度；工业缝纫机的编号；
生产厂厂名：
测试仪器的名称和型号，
环境条件的说明；
测出A计权噪声声压级；
测试日期；
测试者姓名。
附加说明：
本标准由中国继纫机工业标准化质量检测中心站归口。本标准由主海缝纫机研究所负费起草。本标准主要起草人郭妹珠、周开铭。本标准参照采用日本工业标准JISB9064—1986（确认）《工业缝纫机操声级的测定方法》。61
