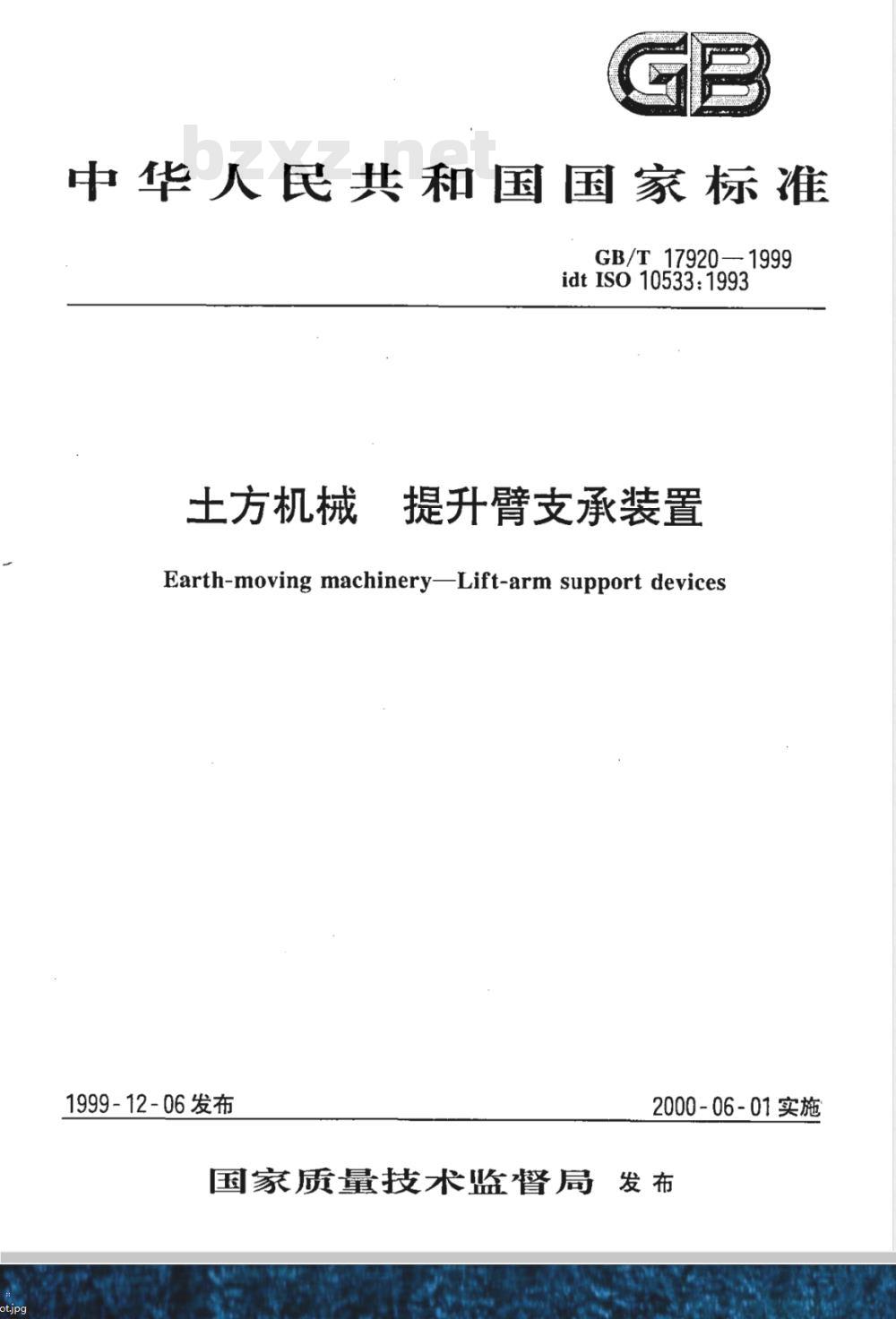

中华人民共和国国家标准此内容来自标准下载网
GB/T 17920—1999
idt ISO 10533: 1993
土方机械
提升臂支承装置
Earth-moving machinery-Lift-arm support devices1999-12-06发布
2000-06-01实施
国家质量技术监督局发布
GB/T17920—1999

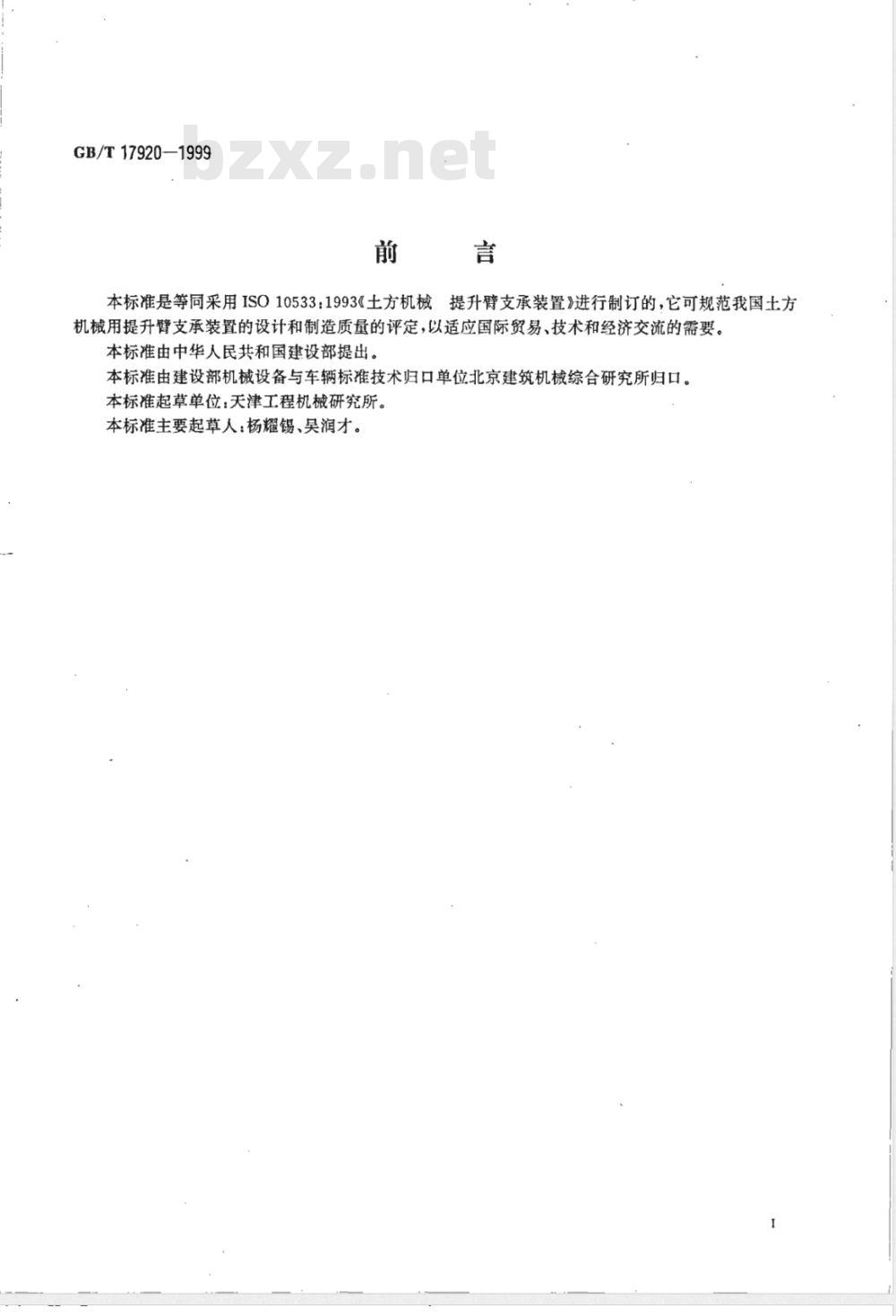

本标准是等同采用ISO10533：1993《土方机械提升臂支承装置》进行制订的，它可规范我国土方机械用提升臂支承装置的设计和制造质量的评定，以适应国际贸易、技术和经济交流的需要。本标准由中华人民共和国建设部提出。本标准由建设部机械设备与车辆标准技术归口单位北京建筑机械综合研究所归口。本标准起草单位：天津工程机械研究所。本标准主要起草人：杨耀锡、吴润才。GB/T17920—1999

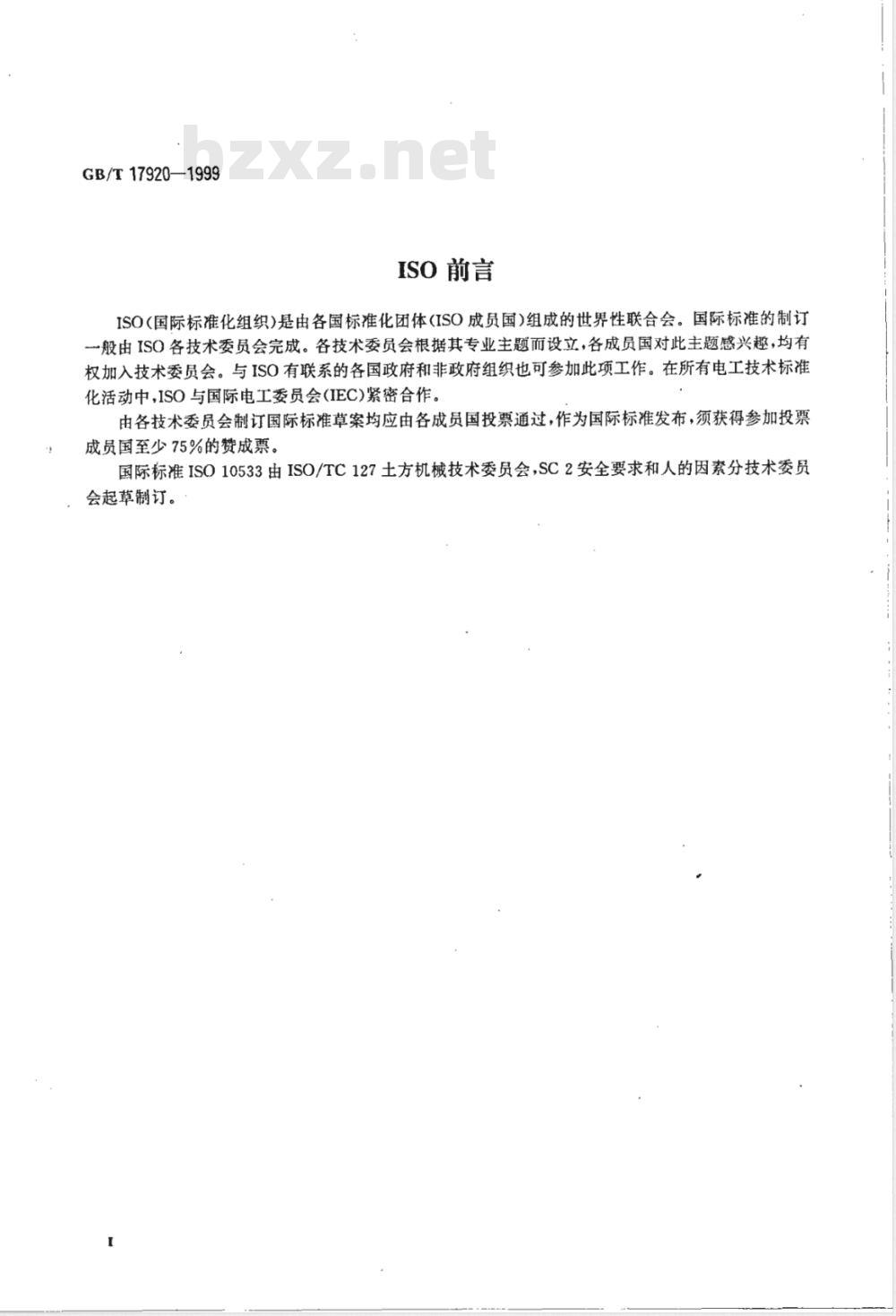

ISO前言
ISO(国际标准化组织)是由各国标准化团体(ISO成员国)组成的世界性联合会。国际标准的制订一般由ISO各技术委员会完成。各技术委员会根据其专业主题而设立，各成员国对此主题感兴趣，均有权加入技术委员会。与ISO有联系的各国政府和非政府组织也可参加此项工作。在所有电工技术标准化活动中，ISO与国际电工委员会(IEC)紧密合作。由各技术委员会制订国际标准草案均应由各成员国投票通过，作为国际标准发布，须获得参加投票成员国至少75%的赞成票。
国际标准ISO10533由ISO/TC127土方机械技术委员会，SC2安全要求和人的因素分技术委员会起草制订。

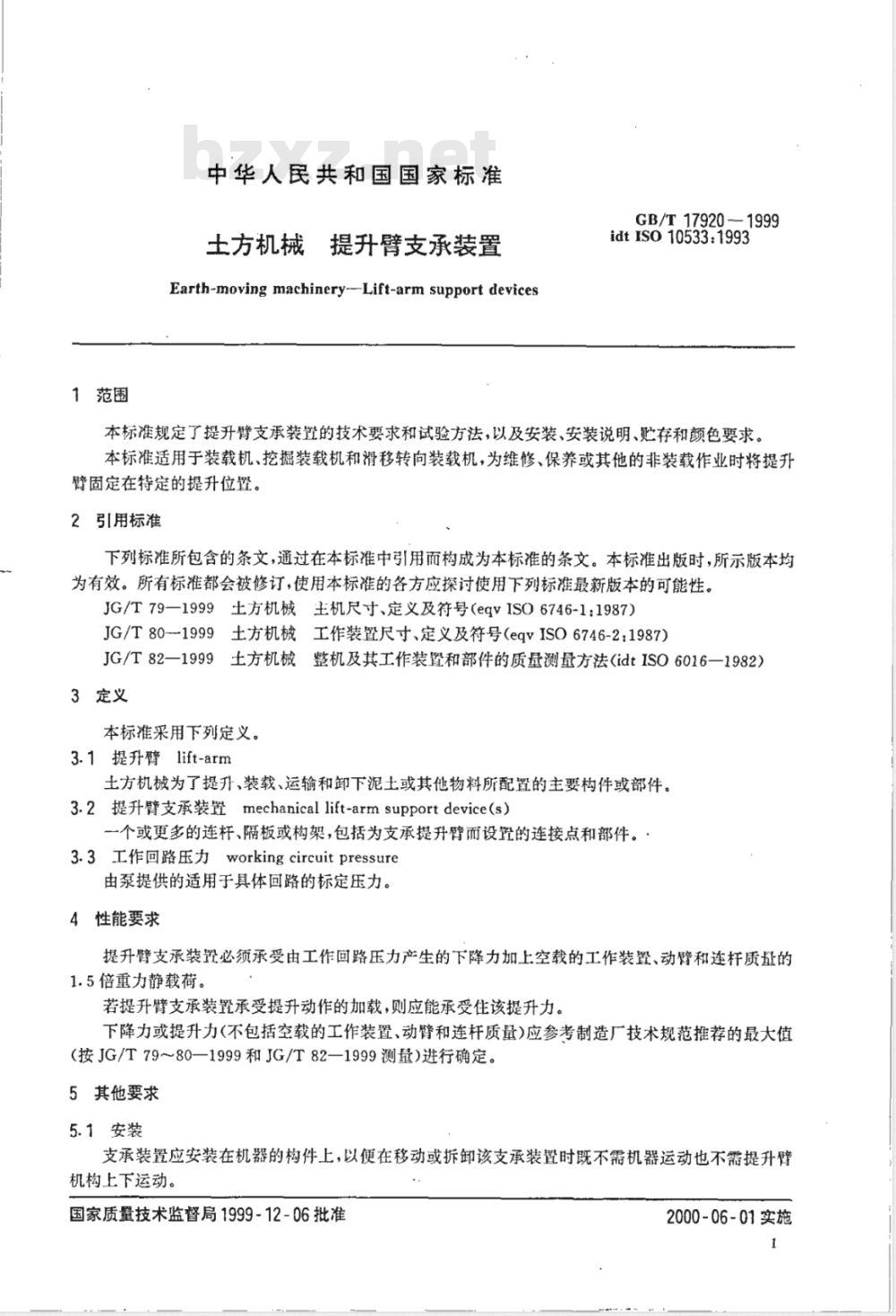

1范围
中华人民共和国国家标准
士方机械
提升臂支承装置
Earth-moving machinery--Lift-arm support devicesGB/T 17920—1999
idtIS010533:1993
本标准规定了提升臂支承装置的技术要求和试验方法，以及安装、安装说明、贮存和颜色要求。本标准适用于装载机、挖掘装载机和滑移转向装载机，为维修、保养或其他的非装载作业时将提升臂固定在特定的提升位置。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JG/T79—1999土方机械主机尺寸、定义及符号(egvISO6746-1：1987）JG/T80-1999土方机械工作装置尺寸、定义及符号（eqvISO6746-2：1987）JG/T82—1999土方机械整机及其工作装置和部件的质量测量方法(idtISO6016—1982）3定义
本标准采用下列定义。
3.1提升臂lift-arm
土方机械为了提升、装载、运输和卸下泥土或其他物料所配置的主要构件或部件。3.2提升臂支承装置mechanicallift-armsupportdevice(s）一个或更多的连杆、隔板或构架，包括为支承提升臂而设置的连接点和部件。3.3工作回路压力workingcircuitpressure由泵提供的适用于具体回路的标定压力。4性能要求
提升臂支承装置必须承受由工作回路压力产生的下降力加上空载的工作装置、动臂和连杆质量的1.5倍重力静载荷。
若提升臂支承装置承受提升动作的加载，则应能承受住该提升力。下降力或提升力(不包括空载的工作装置、动臂和连杆质量)应参考制造厂技术规范推荐的最大值（按JG/T79～80—1999和JG/T82—1999测量）进行确定。5其他要求
5.1安装
支承装置应安装在机器的构件上，以便在移动或拆卸该支承装置时既不需机器运动也不需提升臂机构上下运动。
国家质量技术监督局1999-12-06批准2000-06-01实施
GB/T17920—1999

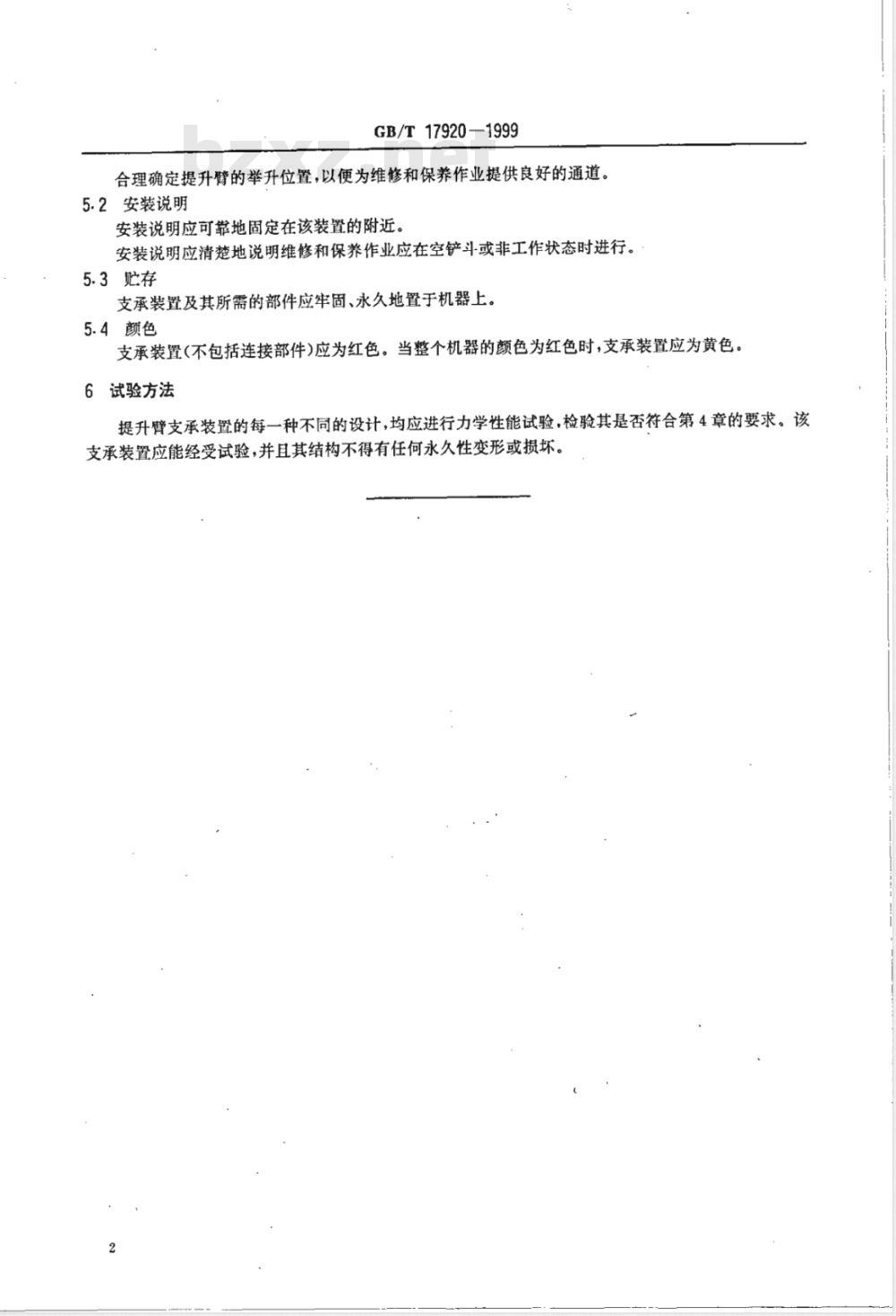

合理确定提升臂的举升位置，以便为维修和保养作业提供良好的通道。5.2安装说明
安装说明应可靠地固定在该装置的附近。安装说明应清楚地说明维修和保养作业应在空铲斗或非工作状态时进行。5.3贮存
支承装置及其所需的部件应牢固、永久地置于机器上。5.4颜色
支承装置(不包括连接部件)应为红色。当整个机器的颜色为红色时，支承装置应为黄色。6试验方法
提升臂支承装置的每一种不同的设计，均应进行力学性能试验，检验其是否符合第4章的要求。该支承装置应能经受试验，并且其结构不得有任何永久性变形或损坏。华人民共
国家标准
土方机械提升臂支承装置
GB/T17920—1999
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：68522112
中国标准出版社秦皇品印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×1230
印张1/2
字数5千字
2000年5月第一版
2000年5月第一次印刷
印数1-1000
书号：155066·1-16667
标目407-14
