【国家标准(GB)】 低压开关设备和控制设备 辅助电器 第1部分:铜导体的接线端子排

GB14048.71998

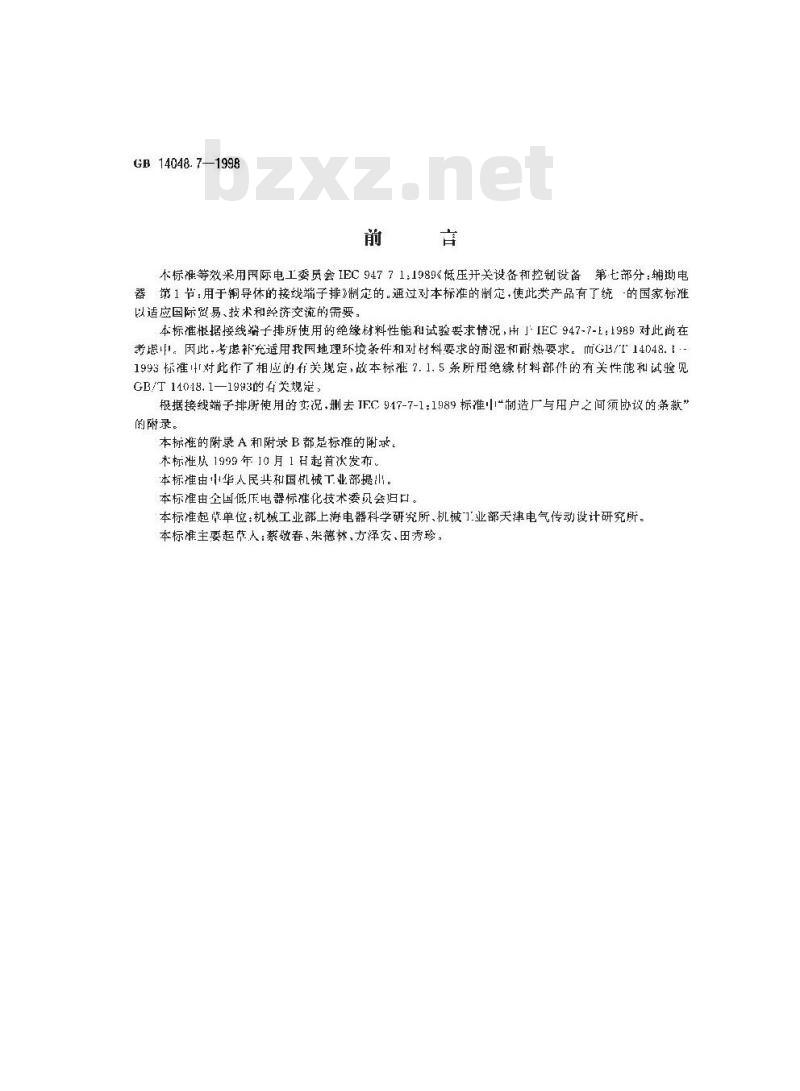

本标准等效采用国际电工委员会IEC94771:1989&低压开关设备和控制设备第七部分：辅助电器第1节：用于导体的接线端子排》制定的通过对本标准的制定·使此类产品有了统的国家标推以适应国际贸易、技术和经济交流的需要：本标准根据接线端子排所使用的绝缘材料性能和试验要求情况，出」IEC 947-7-1：1989对此尚在考虑甲。因此.考虑补充适用我地理环境条件和对材料要求的耐湿和耐热要求。而G1/T14048.11993标准中对此作了相应的有关规定,故本标准7.1.5条所用绝缘材料部件的有关性能和试验见GB/T11048.1—1993的有关规定，根据接线端子排所使用的实况，删去IFC 917-7-1:1989标准中\制造厂与用户之间须协议的条款”的附录。
本标准的附录A和附录B都是标雅的附求。本标准从1999年10月1日起首决发布本标准由华人民共和国机械工业部提山。本标准由金国低压电器标推化技术委风会归口。本标准起牌单位：机械工业部上海电器科学研究所、机械门业部天津电气传动设计研究所。本标准主要起萨人：蔡敬春、朱德林、方泽安、田秀珍GB 14048. 7 --1998

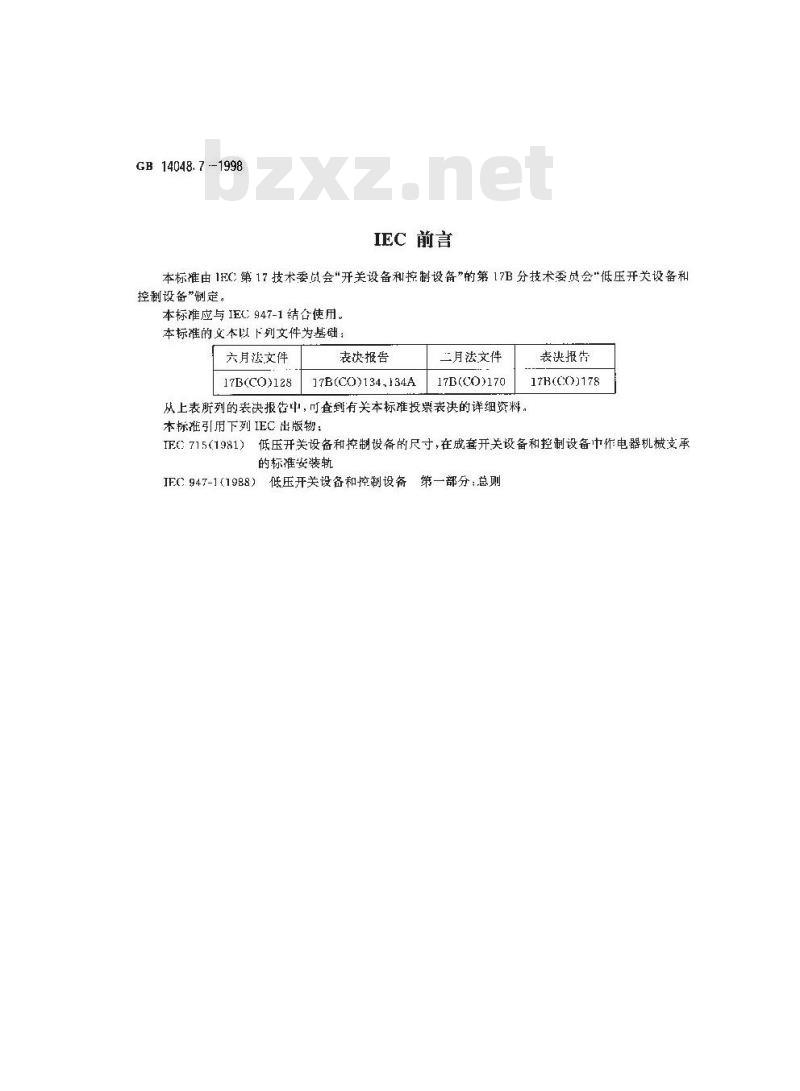

IEC前言
本标准由1EC第17技术委货会“开关设备和控制设备”的第17B分技术委员会\低压开关设备和控制设备”制定。
本标准应与IEC947-1结合使用。本标准的文本以下列文件为基础；六月文件
17B(CO)128
表决报告
17B(CO)134.134A
二月法文件
17B(CO)170
从上表所列的表决报告中，可查到有关本标难投票表决的详细资料。本标准引用下列IEC 出版物：
表决报告
17B(CO)178
低压开关设备和控制设备的尺寸，在成套开关设备和控制设备中作电器机械支承IF0 715(1981)
的标准安装轨
第一部分：总则

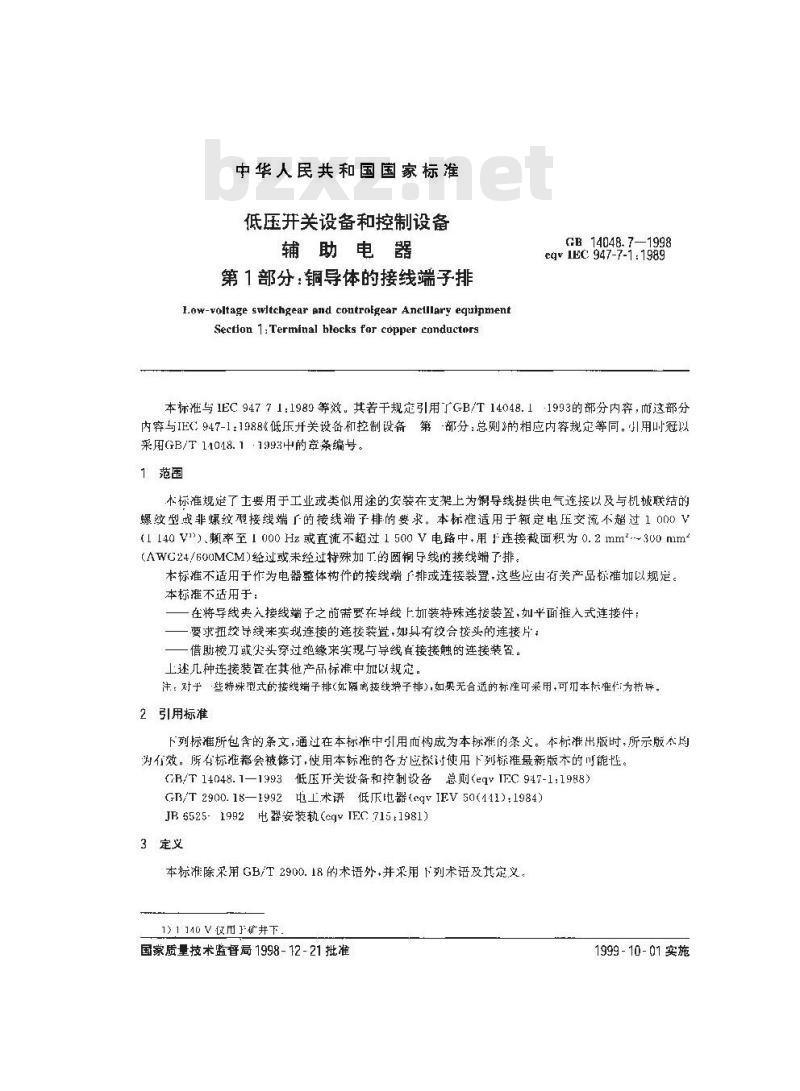

IFC947-1（1988）低压开关设备和控制设备中华人民共和国国家标准
低压开关设备和控制设备
辅助电器
第1部分：铜导体的接线端子排
I.ow-voltage swltehgear and controlgear Ancillary equipmentSection 1Terminal hlocks for copper canductorsGB 14048. 71998
eqvTEC947-7-1:1989
本标推与1EC94771：1989等效.其若于规定引用「GB/T14048.1-1993的部分内穿，而这部分内容与IE947-1：1988低压开关设备和控制设备第部分：总则的相应内容规定等同。引用叫冠以采用GB/T11018.11993中的章条编号。1范围
木标准规定了主要用于工业或类似用途的安装在支架上为铜导线提供电气连接以及与机械联结的螺纹型战非螺纹型接线端了的接线端子排的要求。本标准适用于额定电压交流不超过 1 000 V(l140V\）.赖率至1000Hz或直流不超过1500V电路中+用1连接截面积为0.2mm.300 mm(AWG24/600MCM)经过或未经过特殊加T的圆铜导线的接线端了排，本标准不适用于作为电器整体树件的接线端下排或连接装置，这些应由有关产品标准加以规定。本标推不适用于：
在将导线夹入接线端子之前需要在导线上加装特殊连接装置，如平面推入式连接件：要求扭绞导线来实现连接的连接装置，如具有绞合接头的连接片：借助棱刀戴炎头穿过绝缘来实现与导线育接接触的连接装。上述几种连接装置在其他产品标准中加以规定。注：对于些特殊型式的接线端子排(如陷离接线端子排),如果无合适的标隆可采用,可本标准为指导。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标泄的条文。本标谁出版时,所示版太均为有效。所存标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。B/T14048.1—1993低压开关设备和控制设备总则（e9VIFC947-1:1988)GB/T2900.18—1992电上术语低压电器(cgIEV50(411):1984)JB6525-1992电器安装轨(cyIEC715:1981)3定义
本标雅除采用 GB/T 2900.18的术语外+并采用下列术语及其定义，1)1 40 V夜用F矿井下
国家质量技术监督局1998-12-21批准1999-10-01实施

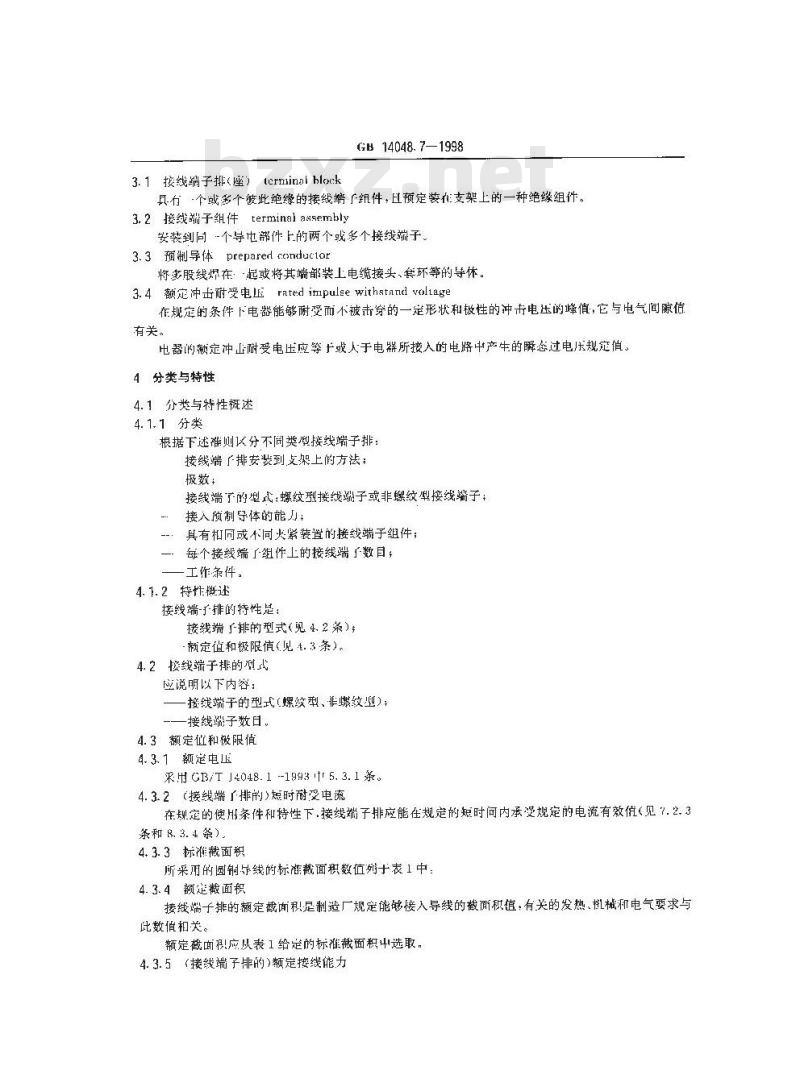

3.1按线端子排（座）terminalblockGB14048.7—1998
具有《个或多个被此绝缘的接线端厂纽件，预定装在支架上的一种绝缘组件。3.2接线端子组件terminalasgembly安装到同个导电部件上的两个或多个接线端子、3.3预制导体prepared cenductor将多股线烨在：-起或将其端部装上电缆接头，套环等的导体，3.4额定冲击耐受电压rated itnpulsewithstaned voltage作规定的条件下电器能够耐受而不被击穿的一定形状和极性的冲击电压的峰值，它与电气间隙值有关。
电器的额定冲山耐受电压应等十或人于电器所接入的电路中产生的瞬态过电压规定值。4分类与特性
4.1分类与特性概述
4.1.1分类
根据下述推则区分不同类型接线端子排：接线端了排安装到支架上的方法：极数
接线端了的型式；螺纹型接线端子或非螺纹型接线端子，接入预制导体的能力：
具有相同或不同火紧装置的接线端子组件；一每个接线端了组件上的接线端了数目；一工作条件，
4.1.2特性概述
接线端-子排的特性是：
接线端了排的型式（见4.2条）；赖定值和极限值（见1.3条）。
4.2接线端子排的式
应说明以下内容：
接线端于的型式(螺纹型，非螺纹型)：接线端子数日，
4. 3 额定值和极限值
4. 3. 1 额定电压
采用CB/T J4048.1-19935.3.1条。4.3.2（接线端「排的）短时耐受电流在划定的使H条件和特性下，接线端子排应能在规定的短时问内承受规定的电流有效值（见7.2.3条和8.3.4条）。
4.3.3标准裁面积
所采用的圆制导线的标准裁面积数值列于表1中：4.3.4额定截面积
接线端子排的额定截面料！足制造厂规定能够接入导线的截面积值，有关的发热、扭械和电气要求与此数值相关。
额定截面积！应从表1给定的标推截面积中选取。4.3.5（接线端子排的）额定接线能力GB14048.7—1998
接线端子排的额定接线能力是接线端了排依据设计的额定截面积范围和（或)数量。对于额寇截面积在 0,2 mm2~35 mm之间的各接线端子排,可采果用表2列出的最小范围的额定接线能力，导线可以是硬线（单芯线或多股线）或软线。制造厂应规定接线端可接人的导线类型和导线的最大与最小截面积，以及可向时连接到每个接线端子上的导线根数（如果适用的话谢造！也应说明需要对寻线端部作何种预如工。

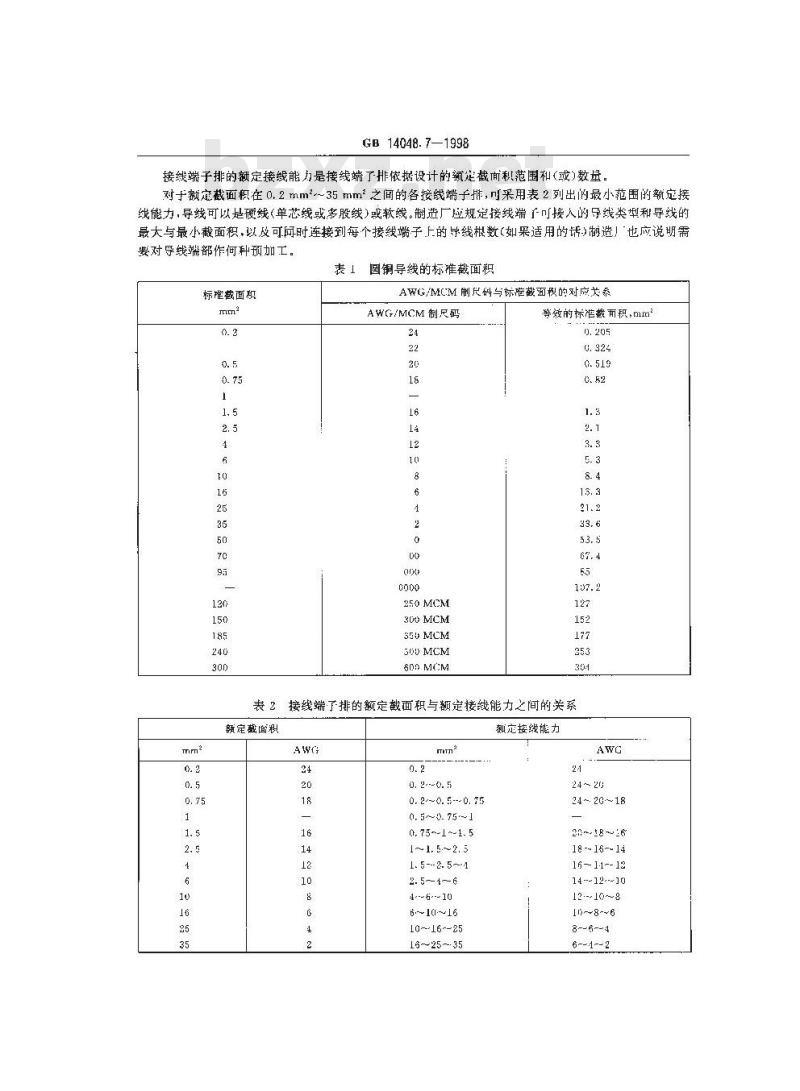

圆铜导线的标难截面积
标难截面积
AWG/MCM制尺码与标难截面积的对应关泰AWG/MCM 制尺码
250MCM
300MCM
S5UMCM
300MCM
600MCM
等效的标泄截前积，mm
表2接线端了排的额定截面积与额定接线能力之间的关系额定截面积
0. 2-~0. 5-- 0. 75
0. 5~0. 75 ~ 1
0. 75~-1~-1. 5
1 ~ 1. 5. ~ 2. 5
1. 5 --2. 5~-1
2. 5--1-- 6
4·-6·--10
6-~1(1~16
10--16--25
15~~25~ 35
定接线能力
24~20~18
20~-18~16
18 -- 16-- 14
16-- 1-1--12
14--12--10
12:-10~8
8--6--4
6--1--2
5标志
5.1标志
GB 14048. 7-1998
接线端子排应具有字迹清晰，经久耐用的标志，并标明下列内容；a）便于识别的制造厂名称或商标：b）识别接线端予排的型号，以便据此从制造厂或其产品日录中查到有关数据：c）符合的标准编号（如果制造厂确定接线端于排符合本标准的话）5.2附加资料
下述内容应标明在接线端子排上（如果接线端子排的位置允许的话），或列入制造」的技术数据小邸子中,或标在包装件的标签上。a）额定截面积；
）额定接线能力，包括可同时连接的导线根数（如果与表2数据不问叫）：）额定绝缘电压：
d）额定冲击耐压（当有规定时)：e）使用条件(如果与第6章的规定不同时)。6正常使用安装和运输亲件
GB/T 14048. 1—1993 中第6章适用。7结构要求和性躯要求
7.1结构要求
7.1.1接线子
（GB/T14048.11993中第7.1.7.1条适用并补充以下内容：接线广举例见附录B
接线端子应在确保可靠的机械联结及电接触的条件下才能允许挖入导线。接线端手在第8.2.2条规定的条件下，应能承受由于接人导线可能被施加的力不应通过除陶瓷（或特性不比陶瓷差的其他材料）以外的绝缘材料传递接触力，除非金属淤件有足够的弹性以补偿绝缘材料可能产生的收缩。7.1.2安装
接线端子排应提供可带地安装在安装轨上或安装表面上的措施，试验应按第8.2.1条规定进行。注：有关轨道安装的资料可见JB6525。7.1.3电气问隙和爬电乾离
按GB/工14048.1—1993中8.2.3.4条有关规定进行试验的接线踏子排，最小中气间隙和爬电距离数值在GB/T14048.11993中的表7和表8中终定。谢录A对其他情况下的最小心气间和爬电距离给予指导。有关电气要求在7. 2.2条中规定。7.1.4接线端子的识别和标志
GB/I14048.1—1993中7.1.7.4条适用并补充以下内容：接线端子排应对每个接线端了或构成电路部件的接线端子组件提供识别标志或编码的部件或凸至少要有标上这些内容的部位。
注，这些部件可以由羊独的标志件(如标志标搭，识别标签等)均成。GB 14048. 7--1998
7.1.5绝缘材料部件的抗非正常热、着火危险和漏电起痕指数及耐湿、耐燃\性能和试验见GB/T14048.1—199347.1条皮8.1条的有关规定7.1.6接线能力
接线端子排应设计成能接人额定截面积的导线和/或具有额定接线能力，并用8.2.2.3条规定的试验进行验证。
7.2性能要求
7.2.1温升
接线端子排应按8.3.3条规定进行试验，接线端下的温升不得超过15K。7.2.2介电性能
如果制造厂规定额定冲击耐压值（Uimp），则采用GB/T14048.11993中7.2.3条有关规定的要求，接线端子排应能通过GB/T14048.1.-1993中8.2.3.4条规定的介电试验如果制遣厂未规定冲耐压值（1），接线端子排应通过8.3.1b)条规定的介电试验，7.2. 3额定短时耐受电流
接线端子排应能承受上s额定短时耐受电流，此电流相当丁在其额定面积上的每平方米通以120 A的电流。
7.2.4电压麟
按照第8.3.2条的规定测量导线接入接线端了排中所产生的电压降，其值不得超过8.3.2条及8.3.5条(如适用的话)规定的数值。7.2.5老化试验后的电性能（仅指非螺纹型接线端子排）接线端子排应能耐受8.3.5条规定的200次温度循环老化试验。8试验
试验应证明符合本标准(适用之处)及有关产品标准规定的要求：试验如下：
刑式试验：
带规试验：
抽样试验：当产品有此要求时进行，如对电气间隙的抽样要求见7.1.3；特殊试验。
本标难不规定常规试验，额定截面积（见8.2.2.3条)的验证是一项特殊试验，其他试验齿为型式试验。
8.1总则
在制造厂规定必须对导线端部作特殊加工的情况下，成在试验报告中说明所采用的加工方法，试验用的导线类型（硬线或软线)按照制造厂规定。除8.2.2条+8.2.2.1条和8.2.2.2条等试验在同一只样品上进行外.其他各项试验均在不同样品上进行（见GB/T14048.1—1993中8.1.8.2条）。8.1.1除非有规定，被试接线端子排应是新的、清洁的，并在正常使用条件下按制造厂的说明书规定安装在周围湿度为20℃士5℃的环境中8-1.2试验应按条编号顺序进行
8.2验证机械持性
验证机械特性也括下列各项试验：采用说明：
1)耐湿，前热要求总振据我国环境利材料要求提出.IECS47-7-1无此要求。GB 14048.7—1998
接线端于排安装在支架上的试验(见8.2.1条）；接线端子的机械強度试验（见8.2,2条)，导线接到接线端子上的试验（见8,2.2.1条和见8.2.2.2条）：额定截面积试验（见8.2.2.3条）。8.2.1接线端了排安装在支架上的试验进行本试验前，接线端于排应按制造厂说明书规定安装在合适的支架上.。将长度为150mm，直径按表3规定的钢插件依次夹紧在每个夹持件中.扩紧力短应按GB/14018.1—19931[表15的规定值或为制造！规定的力矩值的110%，按图1所示，在距夹持件中心100 m处,端正而无冲击地对钢件施加一个与表 3数值相符的力。试验过程中，接线端子排不得从安装轨上或支架上松脱也不允许有任何其他损坏。155m1
安装轨或支架
图1按第8.2.1 条规定试验的试验装善表3安装试验参数
接线端了排的赖定面积
AWG/MCM
250MCM
300MCM
B50 MCM
50O MCM
GOn MCM
8.2.2接线端子排中的接线端了的机械性能试验CB/T[4048.1—1993中8.1.8.1条和8.1.8.2条适用。力
恬牛直径
:1:t:1
GB 14048. 7—1998
在按GB/T14048.1--1993中8.1.8.2条的现定进行试验的前后均应验证电压降（见8.3.2条）8.2.2.1接线端子排中的导线偶然松脱或损坏试验（弯曲试验）(GB/T 14048. 1—1993 中 8. 1.8. 3 条适用8.2.2.2拉出试验
GB/T 11048, 1—1993 中 8. 1. 8. 4条适用。8.2.2.3验证额定截面积
GB/T 14048. 1—1993 中 8. 1. 8. 5 条适用.8.3验证电气持性
验证电气特性包括以下各项试验：介电试验（见8.3.1条）；
验证电压降试验(见8.3,2条)；
温升试验（见8.3.3条）
--短时耐要电疏试验（见8.3.4条）;-·非螺纹型接线端子排的老化试验（见8.3.5条）。8.3.1介电试验
试验按下述规定进行：
n）如果制造】晚定冲击耐压值:m（比3.1条）,则按GB/T11048.1—1993中8.2.3.4条的有关现定试验(但8.2.3.4.1条和8.2.3.4.2b条不适用),并作以下补充：试验电压的施加：
5个接线端子排应安装在金属支架上，并接人额定截面积的导线，古先在相邻接线端手之间施加比压，然后在全部连接在起的接线端子悲与安接线端子排的支架之问施如电压，b）如果制造厂未规定额定冲出谢斥值m，则接8.3.1.1条和8.3.1.2条的规定试验，8.3.1.1试验电压的施始
5个接线端了排应安装在金属支架上，并接人定截面积的导线。应在以下部位施加电压：
1）全部连接在一起的接线端子排与金支架之间：2）相邻接线端了排之间。
8.3.1.2试验电压值
试验电压应为实际止弦波，频率为45IIz～62Hz，施加电时间应为1min.试验用高斥变器应设计成当输出电压调整至合适的试验电压之后，短接输出端时的输出电流至少应为200mA。不发生心压降的辉光减电可忽略不计，除非另有规定，试验电压值应按表4规定：表4试验电压值
额定绝缘电压U..V
60-.:-300
300-:660
660-2800
800-1,1 000
1 000- 60ot
1）仅适用于直流，Www.bzxZ.net
试验过程小不得有击穿性放电，8.3.2验证电压降
介电试验电压(交流，有效值).V coo
应在下列情说下验证电压隧：
GB14048.7—1998
a）在接线端子机械性能试验的前后(见8.2.2条);b）在温升试验的前后（见8.3.3条）；ce）在短时耐受电流试验的前后(见8.3.4条）；d）在老化试验后进行电气性能试验期间（按&.3.5条规延）。上述a)项试验应在个接线端子排上进行，先用制造厂规定的最大连接截面积的硬导线试验，然后用制造厂规定的最小连接截面积的软导线试验（若适用的话）。试验时，应接GB/T11048.1一1993中表15规定的力矩值或制造厂规定的较人力矩值固定导线。上述b)项和d)项试验如图2所示，是在5个用额定截面积的PVCc绝缘导线串联的相邻接线端子排上进行的。试验时，应按GB/T14048.1-1993中表15规定的力矩值或制造厂规定的较大力矩值固定导线，对接入的6根导线，其额定裁面积小于10mm的，每根最短长度应为1m额定截面积等于或人于10 mm2,每假最短长度为2m.若额定截面积小于10 tmmAWG8),应采用硬导线;若额定截面积等于或大于10mm（AWG8），则应采用硬导线（多股线）。上述c)项试验仅在一个接线端子排上进行,接线端子排按制造厂说明书规定安装，并按GB/T11018.1—199311表15定的力矩值或制造厂规定的较大力矩值固定导线。在整个试验过程中.试验电流装胃应保持不变，接线端子的螺钉不得松动，在温升试验与冷却达到稳定温度之间应允许有足够长的时间：按图2所示，测量各接线端子排的电斥降，用直流电流进行测量，试验电流为表5或表6对额楚截面积规定的电流值的0.1倍，
试验前,所测电压降不得超过3.2mV,试验后,所测电压降不得超过试验前测量值的150%表5对于标准尺寸导线进行温升试验老化试验电压降试验叫的试验电流值数旭面
试验电流
额定截面积
试验电流
表6对于AWG或MC.M制尺码的导线进行温升试验老化试验和电压降试验时的试验电流值额定面积
试验电流
颖定截面积
AWG/MCM
试验电流
8.3.3温升试验
电压降洲量点
GB 14048. 7—1998
图2验证电压降的试验示意图
按图2所示，本试验应在5个用额定截面积的PVC:绝缘导线串联的相邻接线端子排上同时进行，并应按GB/T 14048.1一1943中表15规定的力矩值或制造厂规定的较大力矩俏固定导线，对接入的 6根导线，其额定截而积小于或等于10 mm（AWG8)的，每根最短长度应为1m，额定截面积较大的(大丁10 mm),每根最短长度为2m。
试验电路应按图2所示水平放置在木板表面（如桌面或地板表面）上接线端子排应可靠定在该表面上，导线则自由地放置在上面若导线的额是截面积小于 10 mm(AWG8),应采用硬导线·若额定裁面积等于或人于10mm2AWG8).则采硬导线/多股线，用单相交流屯流进行本试验，试验电流为表5或表6对额定截面积规定的电流值，试验持续至达到稳定温度为止，连续测温3次，每次间隔min，当狂意两饮所测温度的变化小于1K时，则认为达到稳是温度
接线端子排中央任何部位（见图2)的逛升均不得超过7.2.1条规定的毅限。本试验结束，在冷却至周用空气温度以后，接线端子排应能通过第8.3.2条规定的电降试验，8.3.4短时耐受电流试验
本试验的旨在验证接线端了排耐受热冲出的能力。试验在一个接线端子排上完诚，接线端于排按制造厂说明书的要求安装，采用具有最大连接截面积的多股导线，并按GB/T11018.1—1993中表15规定的力矩值或制造厂规定的较人力短值固定导线。试验电流值与通电制间应按7.2.3条规定。试验结束：接线端产排的任何零件均不得出现可能影的其断续使用的损坏，接线端子排不作任何变动，冷却至周围空气温度之后，应能通过8.3.2条规定的电压降试验8.3.5非螺纹塑接线踏「排的老化试验把按8.3.2条的规定验证过电K降的5个接线端于排放置在起始温度保持为20（土2℃的加热箱中,
底验期问，除冷却周期以外,通电电流等于表5或表6规定值，试验过程中，在完成全部中压降试验前，整个试验装宵(包括导线)不得移动。GH14048.71998
然后，接线端子排承受200次温度循环试验，每次循环历时大约1h，过程如下：加热箱内温度在20min左存吋间内升至40℃C（按B/T14048.11993中8.2.3.3.1条规定).升至制造厂规定的温度（见GB/T14048.1—1993中6.1.1条注：1)。在此温度的土5K范围内保温约10 min。然后用20min左右时间使接线端子排冷却至接近30C,允许强迫冷却，并在此温度下保温约10min.如果需要测量电[降，允许继续冷却至20C土5每个接线端了排每经,过 25 欲温度循环之后,以及完成 200 次温度循环之后,均应接 8. 3. 2 条规症测定电斥降,每次测定时的温度为20℃士5。不应出现电压降超过4.&mV或第25饮循环后测得的电压降的1.5倍的情况。芒其中有一个接线端「排不能通过此试验，则需在第二组接线端子排上重复试验，此时+全部接线端子排均应通过重复试验，
本试验后，用目测检查，不应发现有开裂、变形等影响其继续使用的变化，此后，冉进行8.2.2.2条规定的出试验+全部试品应能通过试验
