【国家标准(GB)】 低压开关设备和控制设备 辅助电器 第2部分:铜导体的保护导体接线端子排

GB14048.8—1998

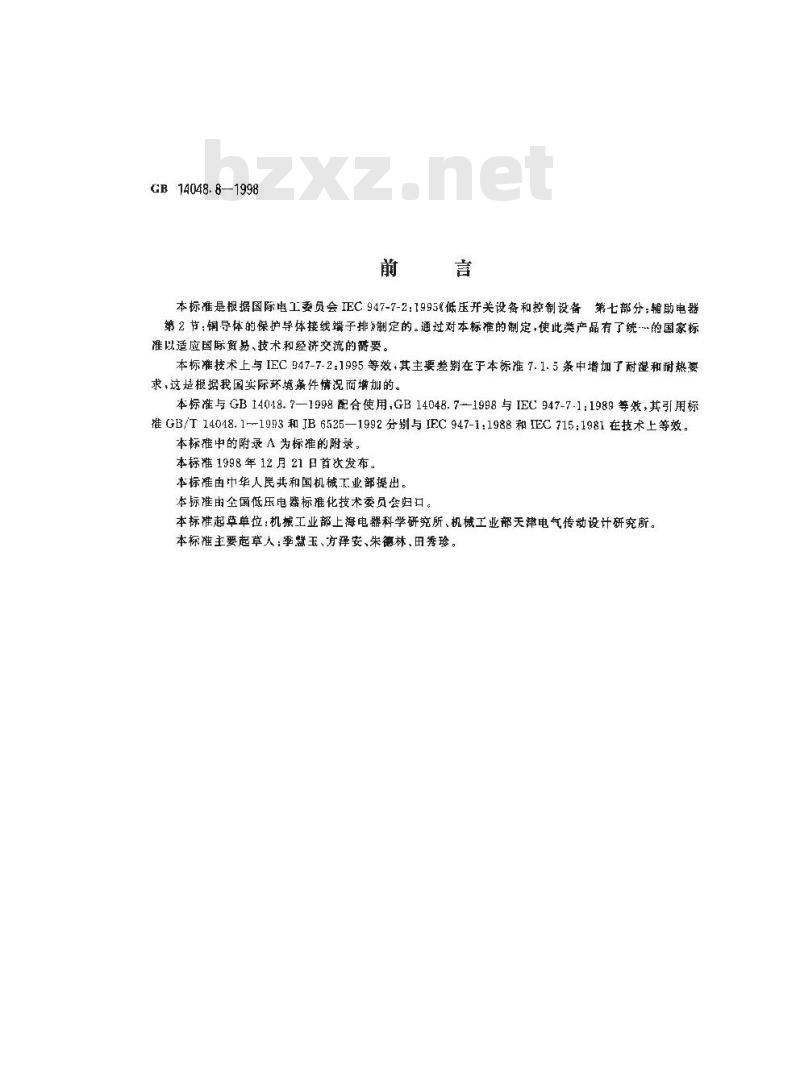

本标准是根据国际电工委员会IEC947-7-2：1995低压开关设备和控制设备第七部分：辅助电器第2节；铜导体的保护导体接线端子排》制定的。通过对本标准的制定，使此类产品有了统的国家标准以适应国际贸易、技术和经济交流的需要。本标准技术上与IEC947-7-2:1995等效，其主要差别在于本标准7.1.5条中增加了耐湿和耐热要求，这是根据我国实际环境条件情况而增加的。本标准与GB14048.7—1998配合使用，GB14048.7--1998与IEC947-7-1:1989等效，其引用标推GB/T14048.1--1993和JB6525—1992分别与IEC947-1:1988和IEC715:1981在技术上等效。本标难中的附录 A 为标准的附录,本标准1998年12月21日首次发布。本标由中华人民共和国机械工业部提出本标准由全国低压电器标推化技术委员会归口。本标准起草单位：机械工业部上海电器科学研究所、机械工业部天津电气传动设计研究所。本标主要起草人：季慧玉、方泽安、朱德林、田秀珍。GE14048-8—1998

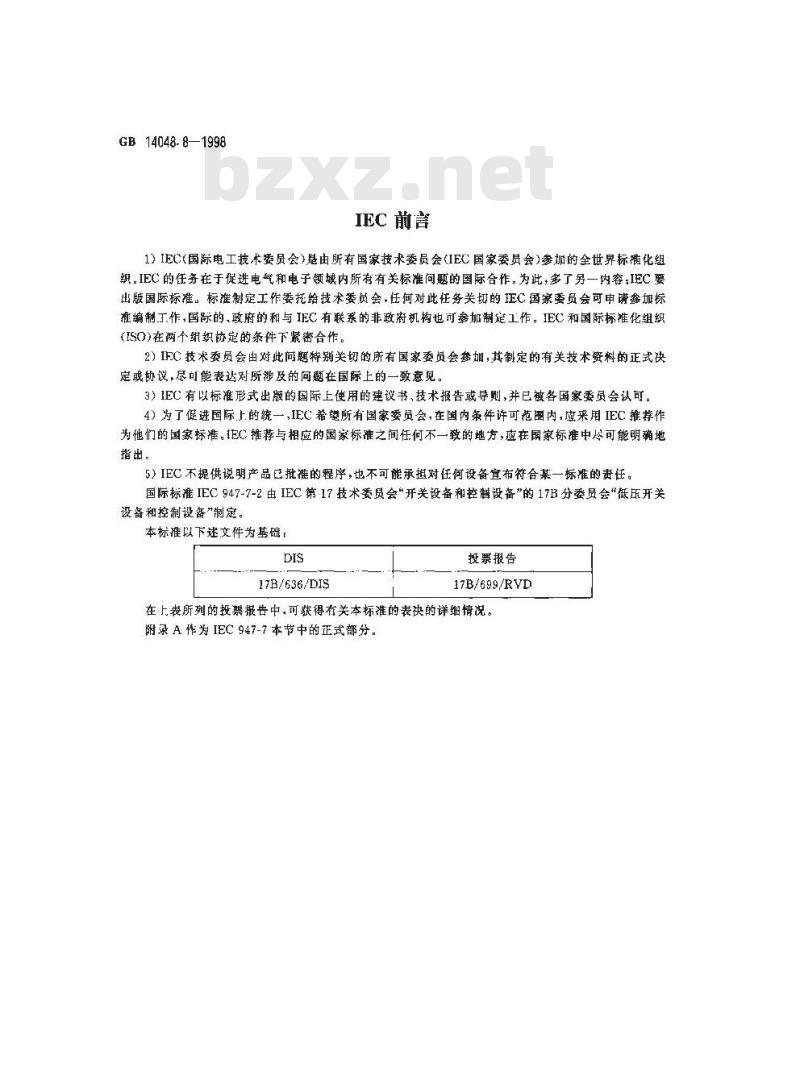

IEC前言
1)）IEC(国际电工技术委员会）是由所有国家技术委员会（IEC国家委员会）参加的全世界标雅化组织.IE心的任务在于促进电气和电子领域内所有有关标准问题的国际合作。为此，多了另一内容：IEC要出版国际标准，标准制定工作委托给技术委员会·任何对此任务关切的C国家季员会可申请参加标准编制工作,国际的、政府的和与IEC 有联系的非政府机构也河参加制延工作。IEC和国际标准化组织(ISO)在两个组织协定的条件下紧密合作。2）IFC技术委员会由对此间题特别关切的所有国家委员会参如，其制定的有关技术资料的正式决定或协议，尽可能表达对所涉及的间题在国标上的一致意见。3）1EC有以标准形式出版的国际上使用的建议书、技术报告或导则，并已被各国家委员会认可。4）为了促进国际上的统一，IEC希望所有国家委员会，在国内条件许可范函内，应采用IEC推荐作为他们的国家标准。IEC推荐与相应的国家标准之间任何不一致的地方，应在国家标准中尽可能明确地指出。
5）IEC不提供说明产品已批准的程序，也不可能承担对任何设备宣布符合某一标准的责任。国际标准 IEC947-7-2由IEC第17技术委员会“开关设备和控制设备”的17B分委员会“低压开关设备和控制设备”制定。
本标准以下述文件为基础：
17B/636/DIS
投票报告
17B/699/RVD

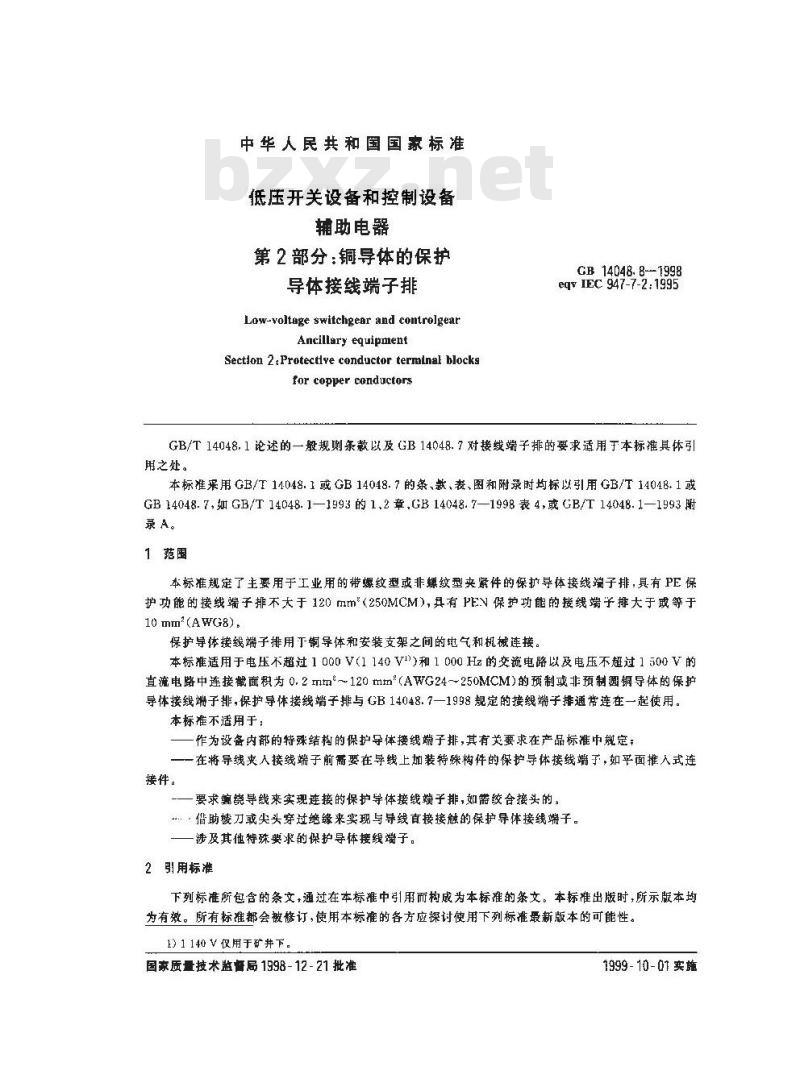

在上表所列的投票报告中，可获得有关本标准的表决的详细情况。附录A作为 IEC 947-7本节中的正式部分。中华人民共和国国家标准
低压开关设备和控制设备
辅助电器
第2部分：铜导体的保护
导体接线端子排
Low-voltage switchgear and controlgearAncillary equipment
Section 2,Protective conductor terminal blocksfor copper conductors
CB 14048. 8--1998
eqvIEC947-7-2:1995
GB/T 14048.1 论述的一般规则条款以及 GB14048.7对接线端子排的要求适用于本标准其体引用之处。
本标准采用 GB/T 14048.1或 GB 14048.7 的条,款，表、图和附录时均标以引用 GB/T 14048.1或GB 14048. 7,如 GB/T 14048. 1—1993 的 1,2 章,GB 14048. 7—1998 表 4,或 GB/T 14048. 1—1993 附录A。
1范围
本标准规定了主要用于工业用的带爆纹型或非螺纹型夹紧件的保护导体接线蹈子排，具有PE保护功能的接线端子排不大于 120 mm(250MCM),具有 PEV保护功能的接线端子排大于或等于10 mm*(AWG8).
保护导体接线端子排用丁导体和安装支架之间的电气和机械连接。本标准适用于电压不超过1 000 V(1 140 Vl)和1 000 Hz的交流电路以及电压不超过 1 500 V的真流电路中连接懿面积为0.2功m120mm（AWG24-~250MCM)的预制非预制测铜导体的保护导体接线端子排，保护导体接线端子排与GB14048.7一1998规定的接线端于排通常连在一起使用。本标准不适用于：
一作为设备内部的特殊结构的保护导体接线端子排，其有关要求在产品标准中规定；一在将导线夹入接线端子前需要在导线上加装特殊构件的保护导体接线端手，如平面推入式连接件。
一要求缠绕导线来实现连接的保护导体接线端子排，如带绞合接头的。“…借助棱刀或尖头穿过绝缘来实现与导线直接接触的保护导体接线端子。涉及其他特殊要求的保护导体接线端子。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。1) 1 140 V仅用于矿并下：
国家质量技术监督局1998-12-21批准1999-10-01 实施
GB 14048- 8—1998

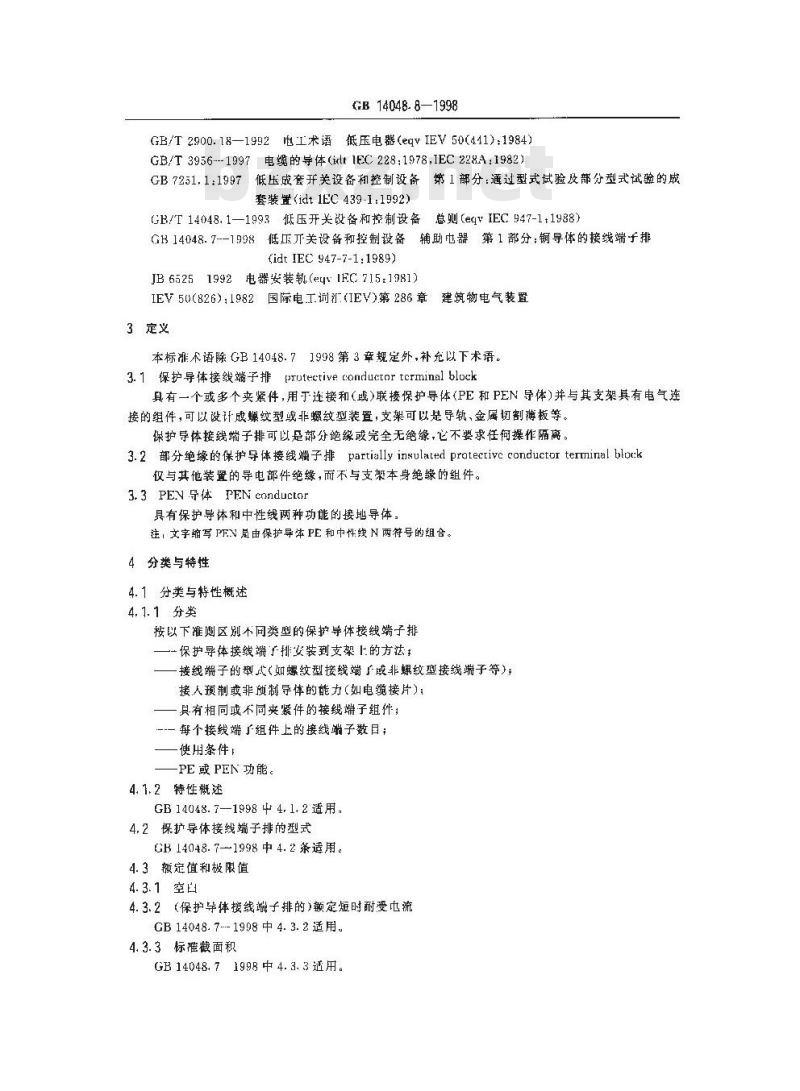

GB/T 2900.18—1992 电工术语低压电器(eqvIEV 50(411):1984)GB/T3956--1997电缆的导体（idt1EC228;1978,IEC228A：1982)GB7251.1:1997低压成套开关设备和控制设备第1部分：通过型式试验及部分型式试验的戚套装置(idt 1EC 439-1:1992)
GB/T14048.1-1993低压开关改备和控制设备总则（eqVIEC947-1t1988）GB14048.7--1998低压开关设备和控制设备辅助电器第1部分：铜导体的接线端于排(idt IEC 947-7-1:1989)
JB65251992电器安装轨(eIEC715:1981)IEV50(826);1982因际电工训汇(IEV)第286章建筑物电气装置3定义
本标术语除GB14048.71998第3章规定外，补充以下术语。3.1保护导体接线端子排prutective conductnr tcrminal block具有一个或多个夹紧件，用于连接和（或）联接保护导体（PE和PEN导体）并与其支架具有电气连接的组件，可以设计成螺纹型或非螺纹型装置，支架可以是导轨、金属切割薄板等。保护导体接线端子排可以是部分绝缘或完全无绝象，它不要求任何操作随高，3.2部分绝缘的保护导体接线端子排partially insulated pratective conductor terminal black仅与其他装置的导电部件绝缘，而不与支架本身绝缘的组件。3.3 PEN导体 PEN cnnductor
具有保护导体和中性线两种功能的接地导体，往，文字缩写 PFN 是由保护导体 PE 和中性线 N 两符号的组合。4分类与特性
4. 1分类与特性概述
4.1.1分类
按以下准则区别不同类型的保护导体接线端子排一保护导体接线端产排安装到支架上的方法1接线端子的型式（如螺纹型接线端了或非螺纹型接线端子等）；接人预制或非预制导体的能力（如电缆接片）；只有相同或不同夹紧件的接线端子组件；一-一每个接线端了组件上的接线子数目；一使用条件：
-PE或PEN功能。
4.1.2特性概述
GB 14048. 7—1998 中 4. 1. 2适用,4.2保扩导体接线端子排的型式
GB 14048. 7-1998 中 4. 2 条适用。4.3撤定值和极限值
4.3.1空凹
2（保护导体接线端子排的)额定短时耐受电流4. 3.2
GB 14048.7---1998 中 4.3.2适用。4.3.3标雅截面积
GB 14048.7 1998 中4. 3. 3适用。4.3.4额定面积

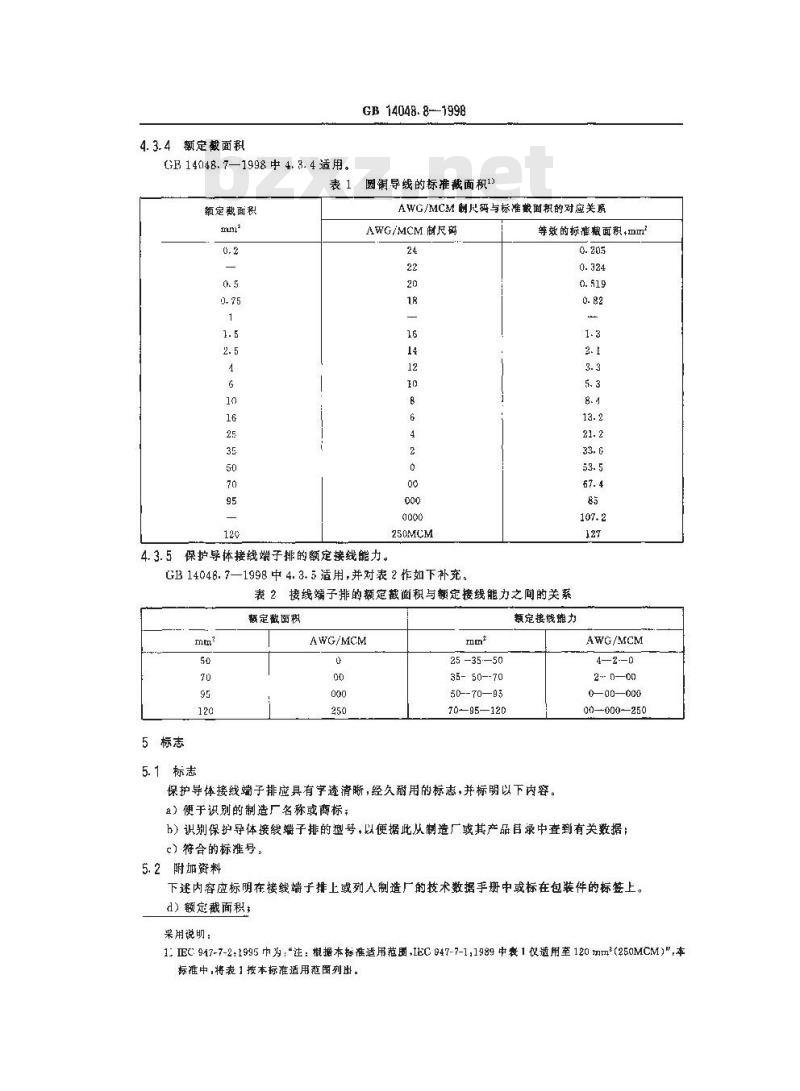

GB 14048.7—1998 中 4, 8. 4适用。GB 14048. 8-1998
圆制导线的标准截面积1
额定裁面积免费标准下载网bzxz
AWG/MCM 制尺码与标准截面积的对应关系AWG/MCM葡尺码
250MCM
4.3.5保护导体接线端子排的额定接线能力。GB 14048. 7—1998 中 4. 3. 5 适用,并对表 2 作如下补充。等效的标推裁面积+mm2
表2接线端子排的额定截面积与额定接线能力之间的关系藝定截面积
5标志
5.1标志
AWG/MCM
25-35-50
35- 50--70
50--70—95
70-95—120
额定接线能力
AWG/MCM
4—2-—0
2---0—00
0—00—000
00——000--250
保护导体接线端子排应具有字迹清晰，经久耐用的标志，并标明以下内容。a）便于识别的制造厂名称或商标：b）识别保护导体接线端子排的型号，以便据此从制造或其产品目录中查到有关数据；C）符合的标准号，
5.2附加资料
下述内容应标明在接线端子排上或列人制造厂的技术数据手册中或标在包装件的标笠上。d）额定截面积；
采用说明：
1:IEC:917-7-2:1995 中为:\注：根据本标准适用范围+IEC 947-7-1,1989 中表1仪适用至 120 mm(250MCM)\,本标推中,将表1按本标准适用范面列出。GB 14048. 8—1998
e）额定接线能力（如果与表2规定不同和按GB7251.1—1997中7.4.3.1规定的每片接线端子接一根导体时)，
f）使用条件,如果与第 6 章的规定不同时1g）PE功能，如果仅提供或指楚用于钢裁梳导体时。注：无标志购说明可用于PENV十PE两种功能，6正常使用、安装和运输条件
GB/T 14048.1--1993 中第 6 章适用,7结构要求和性能要求
7.1结构要求
GB/T14048.1—-1993中7.1.7.I\条适用并增加以下内容：7.1.1接线端子
接线端子必须确保导体连接和与支架连接两者间的可靠连接，接线端于应能承受在GB1.4048.71998中8.2.1和8.2.2规定的条件下可能通过被接导体和被接支架所施加的力，
7.1.2支架的连接
保护导体接线端子排应握供使其可靠地附装在相应支架上而不会发生触电危险的措施。保护导体接线子排应能明确显示必须如何安装才能确保导体与相应支架的正确连接。与支架的夹紧连接必须借助工具才能拆除。试验应按GB14048.7—1998中8.2.1进行。注：有关材料和戴演能件的具体耍求，GB/T14048.11993中7.1.1和7.1.2正在考虑中·能否应用于本标准有待今后讨论。
7.1.3电气间原和爬电距离
保护导体接线子排谢造广应在其说明书中指明如何获得合适的电气间赚和爬电距离。电气间照和聘电距离按GB14048.7—1998规定注，对于包含多种尺寸的接线端子排的装置，在进行组装时，如巢有必要，应采用制造！提供的辅助方法以获得规定的电气间腺和肥电距离。
7.1.4接线端子的识别和标志
GB 14048. 7—1998 中 7. 1. 4 适用并作以下补充。部分绝缘的保护导体接线端子排必须用绿、黄双色标志。7.1.5绝缘材料部件的抗非正常热、着火危险、漏电起痕指数、耐湿和耐热性能”。GB 14048. 7—1998 中 7. 1. 5 适用,7.1.6接线能力
GB 14048, 7—1998 中 7. 1. 6 适用。7.1.7保护导体安装轨
安装轨可用作保护导体汇流排，但汇流排的电流不褥超过附录A规定的热短时耐受电流和额定发热电流偏。
如果与附录A的值相近，也可用其他类型的安装轨。附录A给出了满足这些要求的标准安装轨。采用说明：
1) IEC 947-7-2:1995 中为 7. 1,按内容 7. 1. 7. 1 条更为确切。2]耐湿和耐热要求是根据我国环境情况提出的，IEC 947-7-2中无该要求.GB 14048. 8—1998
钢质的保护导体汇流排不允许作为PEN导体，往：涉及到磐与铜违接或铝与钢合金速接的保护导体接线端于非需做特殊试验。7.2性能要求
GB 14048. 7—1998 中 7. 2 条适用,并做以下修改。7. 2. 1 温升
具有PEN功能的保护导体接线端子排应按本标准8.3.3条规定进行试验，接线端子的温升不裙超过45K。
7.2.2介电性能
保护导体接线端子排应直接安装在符合GB14048.71998中规定的接线端了旁边，并通过本标推8. 3. 1 的介电试验，
7.2. 3额定短时耐受电流
保护导体接线端子排应能承受1s额定短时耐受电流3次，此电流相当于其额定截面积上的每平方毫米通过120A的电流，试验按本标准8.3.4条进行，7.2.4电压降
在进行本标推8.3.2的测量时，由保护导体接线端了排上的导体连接和支架连接引起的电压降不得超过8.3.3、8.3.4和8.3.5的规定值。7.2.5老化试验后的电性能（仅指非螺纹型保护导体接线端子排）保护导体接线端了排应能耐受本标推8.3.5规定的192次温度循环的老化试验：8试验
GB14048.7—1998中第8章道用并做以下修正，8.3验证电气特性
验证电气特性包括以下试验1
介电性能试验（相郭接线端子排），见8.3.1；验证电压降,见 8. 3. 2 ;
温升试验(对于带 PEN功能的保护导体接线端子排),见 8. 3.3;短时耐受电流试验，见8.3.4；
老化试验(非螺纹型接线端子排）,见 8.3,5。8.3.1介电试验
本试验仪适用于直接安装在符合GB14048.7—1998规定的接线端子排旁边的挪分绝缘保护导体接线端子排。
注：试验正在考虑中。
8.3.2验证电正降
本条款对GB14048.7-1998中8.3.2作如下修改：a）不适用
GB14018.7—1998中试验b)和d)应在相邻保护导体接线端子上进行验证，用额定截面积导体接线,如图 2 和图 3 所示。
试验b)的保护导体接线端子排用PVC绝缘导线接线：如果将保护导体与具有镀恪表前的钢支架相连接，试验时应去除连接处的键铬层。但对8.3.4条的短时耐变电流试验，电压降只在试后量。电压降在图1所示的各片接线谢子排上的测量，测量用直流电流进行，试验电流为GB14048.7.1998 中表 5 或表 6 对所用导体额定截面积规定的电流的 0. 1 倍。试验前和试验后，铜导体的接线端子排的电压降应不超过3.2mV，联接支架的夹紧件的电压降不GB 14048. 81998
超过 6. 4 mV。试验后，测量值不超过试验前测量值的150%。测量点
测量点
图1电压降试验装置
8.3.3温升试验
本试验仪适用于额定截面积大十或等于10mm，具有IEN功能的保护导体接线端子排，为此，附录A中对安装规定的额造发热电流值应作为极限位。不允许采用钢支架。试验电路应如图2和图3所示水平放置在木质表面（如桌面或地板）。导线自由地放置在上面。
测意点
测最点
图 2第-组温升试验装置图
图3第二组温升试验装置图
试验使用GB/T3956规定的额定截面积的PVC绝缘导线。导体进行连接和支架连接应按GB14048.1…19931装15所规定的力矩或制造厂规定的较大力矩值
额定截面积小F或等·F10mm（AWG8>的导线最短长度为1m，大于10mm的导线最短为2m。导线应采用硬线和(或)多股线。提供两种不同的试验组别：
a）将 5片椎互绝缘的保护导体接线端子相邻排列不用支架安装(见图 2),在中间这片保护导体按线端子上测量温升
b)将 5片保护导体接线端子安装在支架上(见图 3),外侧两片的保护导体接线端了通过支架连接，并在外侧两片接线端子上测量温升。试验采用单相交流电流，试验电流为GB14048.7—1998中表5和表6中对额定裁面和规定的电流GB14048.8—1998
值，试验持续至达到稳定温度为止，连续测温3欢，每欢问隔5m.i，当任意两次所温度的变化小于1 K时,则认为这到了稳定温度，温死不应超过 GB 14048. 7—1998 中 7. 2. 11条的极限值。试验结束后，并冷却至周围空气温度，保护导体接线端子排应能通过8.3.2规定的电压降试验，涵域点按图1所示。
8.3.4短时耐受电流试验
本试验目的在于验证接线端子排耐受热冲击的能力。试验在一片接线端子上完成，接线端子按制造厂的说期书要求安装在支架上，采用额定截面积的多股导线接线。
进行导线连接和与支架的连接成接GB/T14048.1一1993中表15规定的力矩或制造[规起的较人的力矩，试验电流值和通电时间应符合7. 2. 3 规定。附录A对安装轨规定的最大短吋耐受电流应看作为极限值。试验电流按图4仅通以导电部件1-1和2-2，两次电流浪通之间允许有至少 6 mitl 的间隔。试验结束后，保护导休接线端子的任何部样均不得小现可能影响其继续使用的揭坏，冷却到周围温度后，不改变安装，保护导体接线淄子应能通过电压降试验，测量点如图1所示，支架爽紧件的电压降不得超过 6. 4 mV。2
图4耐热冲击短路试验装置
8.3.5老化试验（仅对非螺纹型接线端子排）对于铜导体的非螺纹型夹紧件的试验将五片保扩导体接线子五相绝缴放置，不用支架安装（见图2)。
导线桥的最小度为300mm，
如果与支架的连接也是非螺纹的，采用五片保护导体接线端子相邻安装到支架1(见图3)。试验采用额处截而积的耐热，绝缘或无绝缘导线。将已进行过8.3.2中正择验证的保护导伴接线端子放胃在初始温度保持为（20-2)的出热箱中整个试验装置包括导线，在完成电所降试验前均不得移动。指定用于\正常使用条件（最高40℃）\的保护导体接线端子排，加热箱摄度升高至85℃，制造厂规定*最高使用条件温度高于40℃\的保护接线端子排，加热箱的激度应在制造厂规定的温度F再增加45K，
温度在规定值二5℃范围内保持约 10 min。然后将保护导体接绒端了排冷却至接近3亡，允许强迫冷却;在此温度下燥持约10min。如果需要测量电压降，允许继续冷却举（20士5)，加热箱加热和冷却速度的指导值为1. 5 C/min采用说明：
11 1EC:947-7-2;1S95中为7.2,校内穿7.2.1条更为确切GB14048.8—1998
保护导体接线端子排每经过 24 次温度循环,以及完成 192次温度循环之后，均应按 8. 3. 2 规定测电压降，每次测定时的温度为（20士5)℃。铜导线夹紧件的电压降不允许超过 4. 8 mV或 24次循环后测得的电压降的 1. 5倍。连接支架夹紧件的电压降不超过9.6mV或24次循环后测得的电压降的1.5倍。如果有--片保护导线接线端了试品不能通过本试验，则需要用第二组保护导体接线端子重复试验，且全部试品均应通过重复试验，本试验后，目测检查，不应发现开裂，变形等类似影响继续使用的变化。此外,再进行第GB 14048.7—1998第 8.2.2. 2 规定的拉出试验安装
“项情\型导轨
JB 6525/TH15-5. 5
G型导轨
JB6525/G32
“顶帽\型导寻轨
JB 6525/TH 35-7. 5
“顶幅\导轨
JB6525/TH35-15
GB14048.8--1998
附录A
(标准的附录)
规难的安装轨的最大短时耐受电流材料
等效 E—Cu 题定
靓面积,mm2
短时耐受电流18
1) 由接线端子排组件和制造厂选用合适的调或相合金材料已达到表中的规定值PEN汇够排的额定
发热电流.A
