【国家标准(GB)】 低压开关设备和控制设备低压断路器

GB14048.2—2001

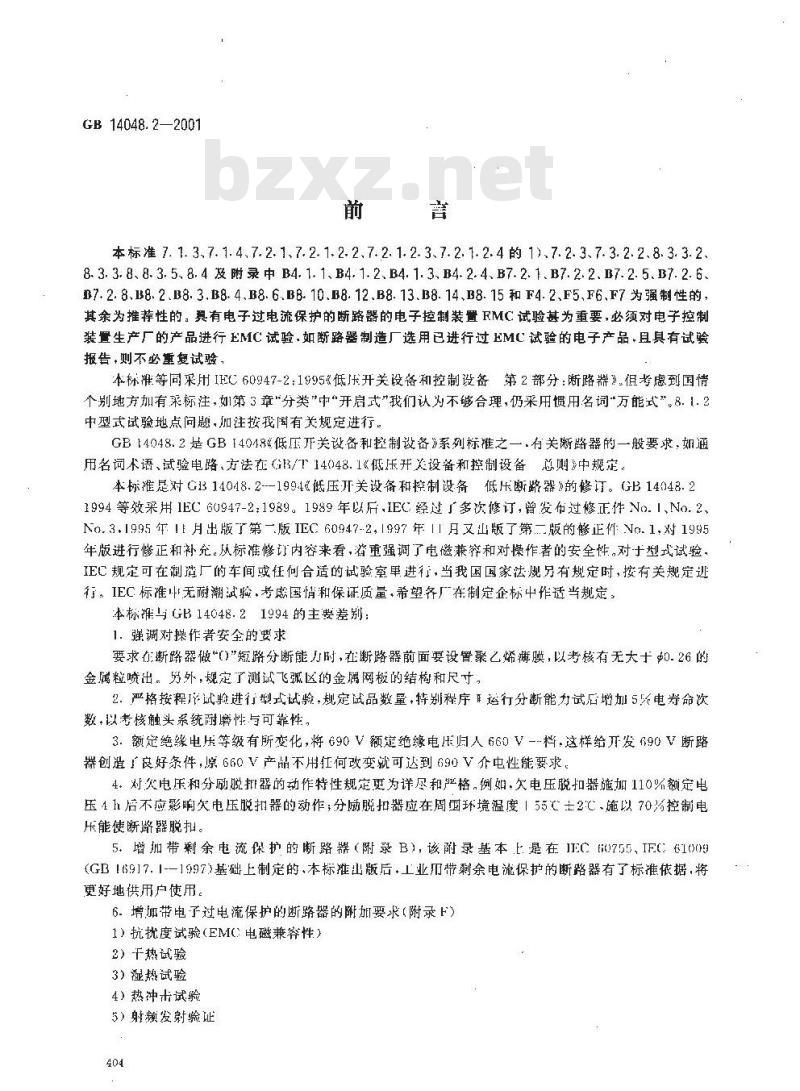

本标准7.1.3、7.1.4、7.2.1、7.2.1.2.2、7.2、1.2.3、7.2.1.2.4的1)、7.2.3、7.3.2.2、8.3.3.2、8. 3. 3. 8、8. 3. 5, 8. 4 发 附 录 中 B4. 1. 1、B4. 1+ 2、B4. 1. 3, B4. 2. 4、B7. 2. 1、B7. 2. 2、B7. 2. 5, B7. 2. 687. 2. 8.18. 2,B8. 3.B8. 4、B8. 6. BB. 10,B8. 12 ,B8. 13、B8. 14、B8. 15 和 F4. 2、F5,F6,F7 为 强制性的 其余为推荐性的，累有电子过电流保护的断路器的电子控制装置FMC试验基为重要，必须对电子控制装置生产厂的产品进行EMC试验·如断路器制造厂选用已进行过EMC试验的电子产品.且具有试验报告，则不必重复试验，
本标准等同采用IEC60947-2：1995低压开关设备和控制设备第2部分：断路幕》但考虑到国情个别地方加有采标注，如第3章\分类\中“开启式\我们认为不够合理，仍采用惯用名词\万能式”。8.1.2中型式试验地点问题.加注按我国有关规定进行。GB14048.2是GB14048低压开关设备和控制设备》系列标准之一.有关断路器的一般要求，如通用名词术语、试验电路、方法在GR/T14048.1《低压开关设备和控制设备总则》中规定。本标准是对GB14048.2--1994《低压开关设备和控制设备低压断路器》的修订。GB14048.21994 等效采用1EC 60947-2:1989。1989 年以后,IEC 经过了多次修订，曾发布过修正件 No.1、No.2、No.3,1995年1E月出版了第一版IEC 60947-2，1997年「1月文山版了第二版的修正件No.1,对1995年版进行修正和补充。从标谁修订内容来看，着重强调了电兼猝和对操作者的安全性，对于型式试验，EC规定可在制造厂的车间或任何合适的试验室单进行，当我国国家法规另有规定时，按有关规定行。IEC标准无耐潮试验、考虑国情和保证质量，希望各厂在制定企标中作适当规定，本标与GB14048.21994的主要差别：1．强调对操作者安全的要求
要求在断路器做\0)\短路分断能刀时，在断路器前面要设置聚乙烯薄膜，以考核有无大于0.26的金属粒喷出。另外，规定了测诚飞孤区的金属网板的结构和尺寸，2.严格按程序试验进行型式试验，规定试品数量，持别程序1运行分断能力试后增加5电券命次数.以考核触头系统耐磨性与可靠性，3.额定绝缘电压等级有所变化，将690V额定绝缘电压归人660V-档，这样给开发90V断路器创遣广良好条件，原660V产品不用任何改变就可达到690V介电性能要求。4+对欠电压和分励脱邦器的动作特性规定更为详尽和严格，例如.欠电压脱扣器施加110%额定电压1h后不应影响久电压脱扣器的动作；分励脱扣器应在周画环境温度155℃士2℃、施以70为控制电压能使断踏器脱扣。
5.增加带剩余电流保护的断路器（附录B），该附录基本E是在IECi0755、IFC61009(GB16917.11997)基础上制定的、本标准山版后.工业刃带剩余电流保护的断路器有了标准依据，将更好地供用户使用。
6.增加带电子过电流保护的断路器的附加要求（附录F）1)抗扰度试验(EMC:电磁兼容性）2）干热试验
3）湿热试验
4）热冲击试验
5）射频发射验证
GB14048.2—2001

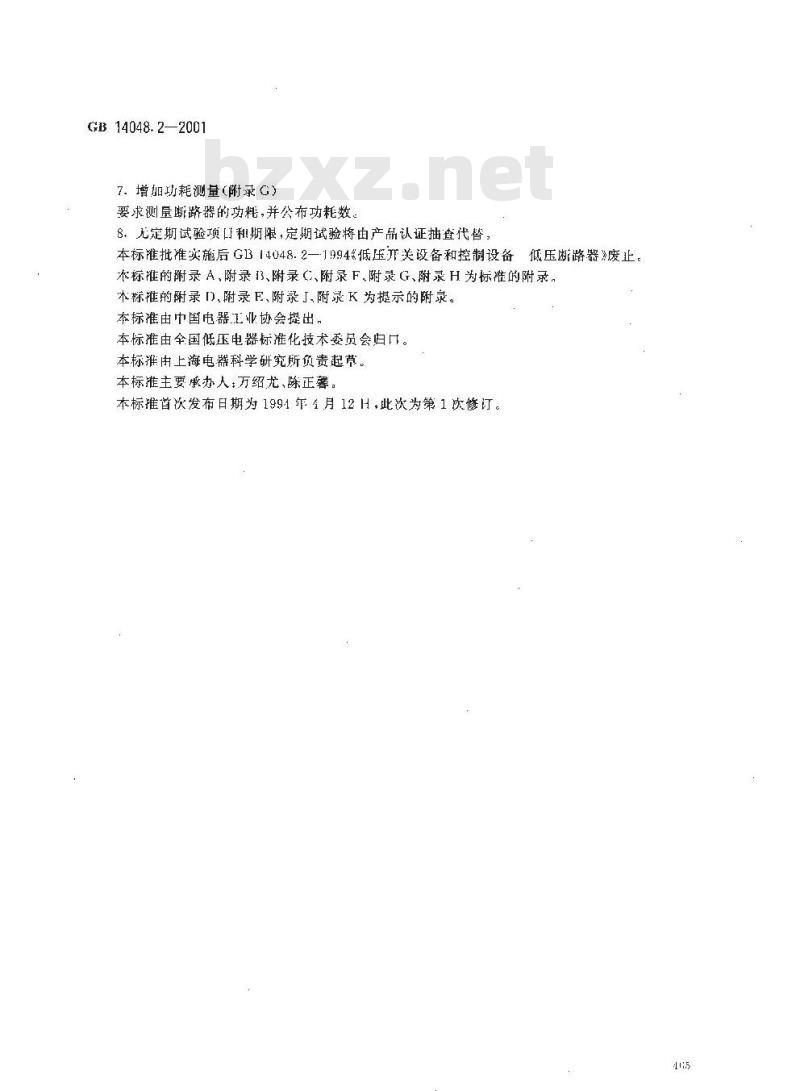

7、增加功耗测量(附录G）
要求测断路器的功耗，并公布功耗数8无定期试验项口和期限，定期试验将由产品认证抽查代替，本标准批准实施后GB14048.2—1994%低压开关设备和控制设备低压断路器》废止。本标准的附录A、附录 I3、附录C、附录F、附录G、附录H为标准的附录。木标椎的附录 ID,附录 F、附录J、附 K 为提示的附录。本标准由中国电器汇业协会提出，本标准由全国低压电器标准化技术委员会归口。本标准用上海电器科学研究所负责起草。本标准主要承办人：万绍尤、陈正落。本标推首次发布日期为1991年1月12H，此次为第1次修订。415
GB14048.2-2001

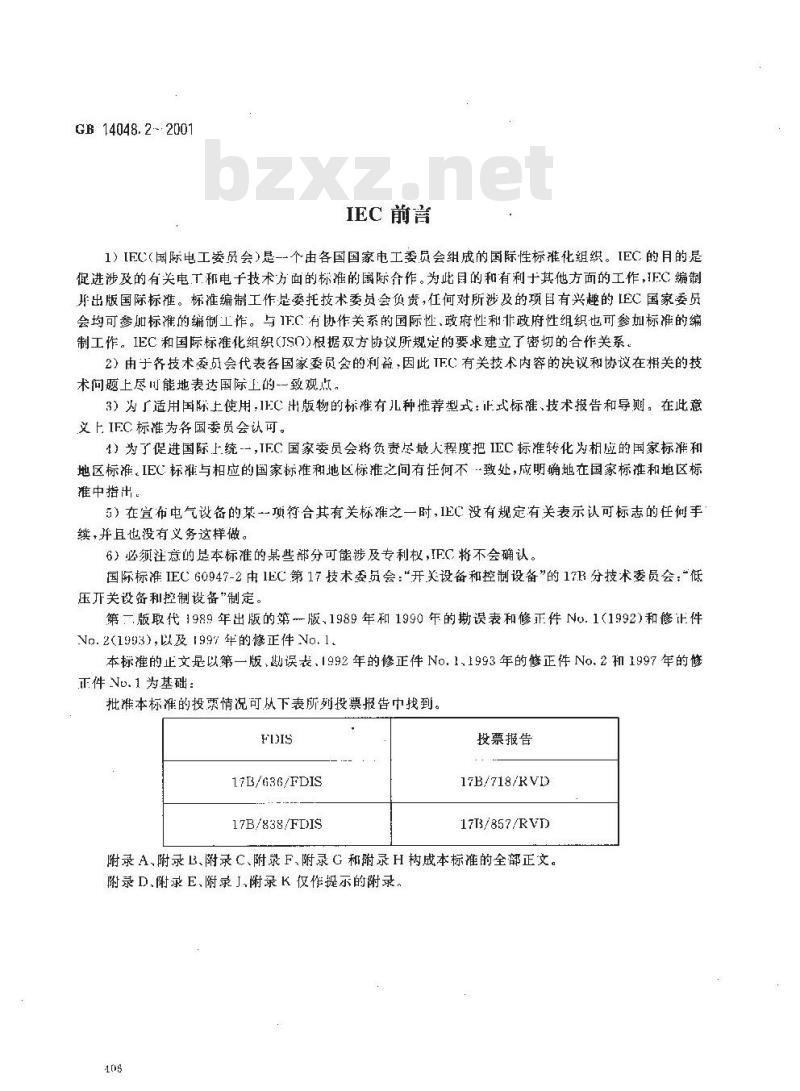

IEC 前言
1)[EC(国际电工委员会)是一-个由各国国家电工委员会组成的国际性标推化组织。[EC 的月的是促进涉及的有关电丁和电子技术方面的标准的国际介作。为此目的和有利十其他方面的工作，FC编制巩出版国际标准。标准编制工作是委托技术委员会负贵，任何对所涉及的项目有兴趣的[EC国家委员会均可参加标准的编制工作。与1FC 有协作关系的国际性,政府性和非政府性组织也可参加标准的编制工作。IEC和国际标准化组织(JSO)根据双方协议所规定的要求建立了密切的合作关系。2）由于齐技术委员会代表各国家委员会的利益，因此IFC有关技术内容的决议和协议在捐关的技术问题上尽川能地表达国际上的--致观点。3）为厂适用国际上使用，IEC出版物的标准有儿种推荐型式：正式标准、技术报告和导则，在此意义上IFC标准为务国委员会认可。1）为了促进国际上统一，IFC国家委员会将负责尽最人程度把IEC标准转化为相应的国家标准和地区标准。IEC标准与相应的国家标准和地区标准之间有任何不·致处，应明确地在国家标准和地区标推中指出
5）在宣布电气设备的某--项符合其有关标准之一时，1EC：没有规定有关表示认可标志的任何手续，并且也没有义务这样做。
6）必须注意的是本标准的某些部分可能涉及专利权，IFC 将不会确认。国际标准IEC60947-2由1EC第17技术委员会：“开关设备和控制设备”的17B分技术委员会：低压开关设备利控制设备“制定。第一版取代 1989 年出版的第版,1989 年和 1990 年的勘误表和修正件 No. 1(1992)和修止件No.2(1993），以及1997年的修正件No,1本标谁的止文是以第一版，数误表丧、1992年的修正件No.1.1993年的修正件No.2和1997年的修正件 Nu.1为基础：
批准本标准的投票情况可从下表所列投票报告中找到FDIS
17B/636/FDIS
17B/838/FDIS
投票报告
17B/718/RVD
17B/857/RVD
附录A,附录 B、附录 C、附录 F、附录G 和附录H构成本标准的全部正文。附录 D,附录 E,附录J,附录K 仅作提示的附录10s
1 基本要求

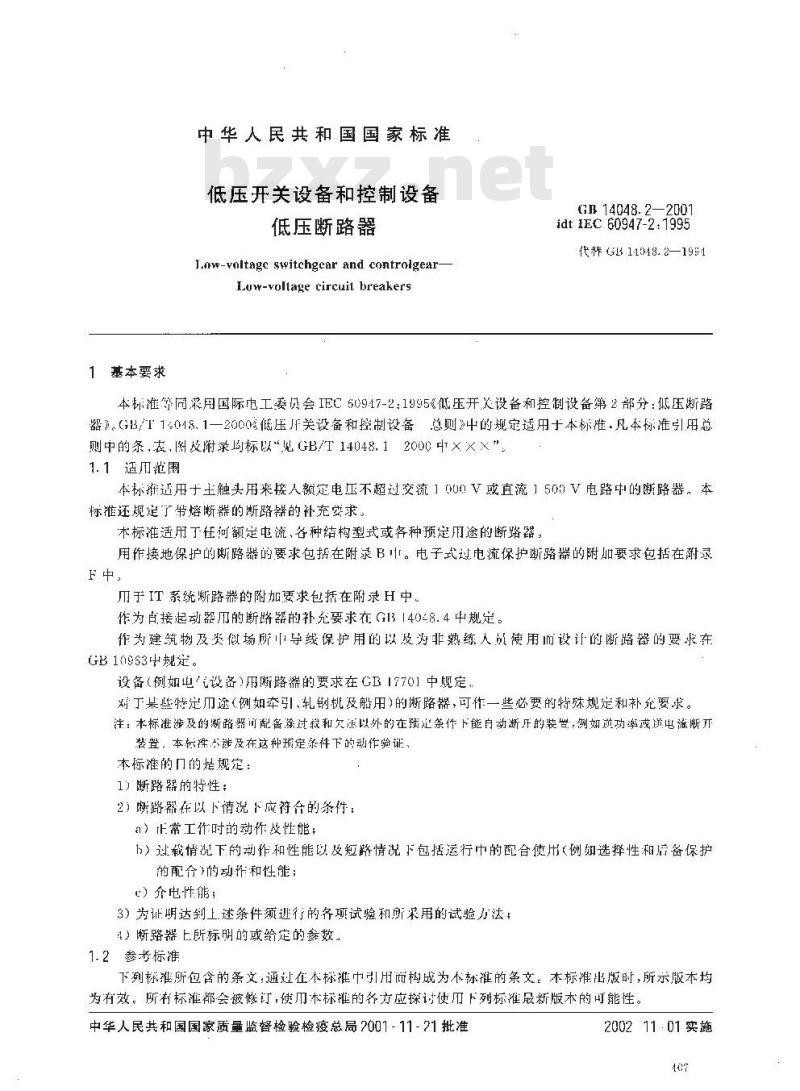

中华人民共和国国家标准
低压开关设备和控制设备
低压断路器
Law-vnltage switchgcar and controlgearLuw-vollage circuit breakersGB 14048. 2—2001
idt IEC 60947-2: 1995
代样GL14048.2—1991
本标准等同采用国际电工委员会IEC60947-2：1995《低压开关设备和控制设备第2部分：低压断路器》。G13/T1-018.1一2000低压开关设备和控制设备总则》中的规定适用十本标准.凡本标准引用总则中的条，表，图放附录均标以“见GB/T14048.12000中×××”1.1适用范围
本标推适用于主触头用来接人额定电压不超过交流1000V或直流150)V电路中的断路器，本标准还规定了带熔断器的断路器的补充耍求。本标准适用于任何额定电流，各种结构型式或各种预定用途的断路露，用作接地保护的断路的要求包据在附录B中。电子式过电流保护断路器的附加要求包括在渐录F中，
用系统断路器的附加要求包抚在附录H中作为白接起动器而的断路器的补充要求在G314028.4中规定。作为建筑物及炎似场所中导线保护用的以及为非熟练人员使用而设计的断路器的要求在GB 10953中规笼。
设备（例电设备）断路的要求在GB17701中规定。对丁某些特定而途（例如牵引、轧钢机及船用)的晰路器，可作一些必要的特殊规定和补充要求。注：本标准涉及的断路器可配备涂过较和欠压以外的在预定条件下能自动断开的装些，如功率或道电减断开装置，本标挥不涉及在这种预定条件下的动作验证、本标准的门的是规定：
1）断路器的特性：
2）晰路器在以下情况下应符合的条件：）正常工作时的动作没性能；
）过载情况下的动作和性能以及短情况下包括运行中的配合使用（例如选择性和后备保护的配)的动作和性能；
心）介电性能；
3）为证明达到上述条件须进行的各项试验和所采用的试验方法；1）断路器上所标明的或给定的参数、1.2参考标准
下列标推所包含的条文：通过在本标准中引用而构成为本称准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使本标准的各方应探讨使用下列标准最新版木的可能性。中华人民共和国国家质量监督检验检疫总局7001-11-71批准200211-01实施
GB 14048. 2--- 2001

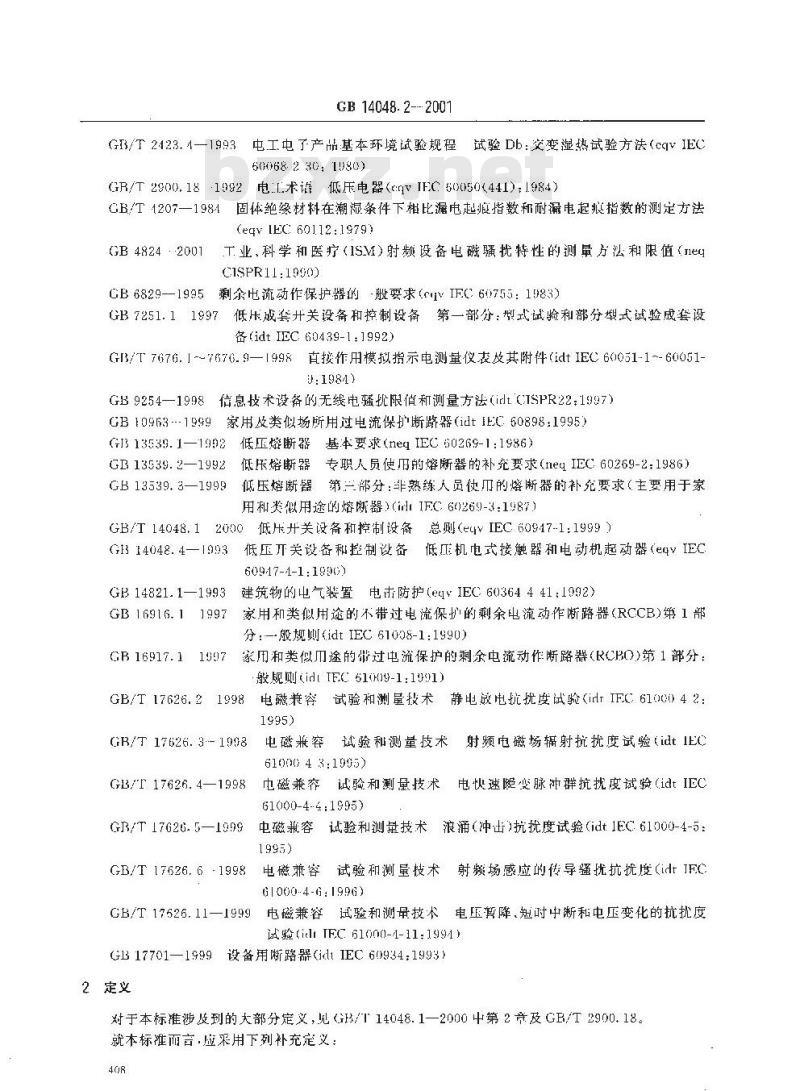

G3/T 2423. 4—1993 电工电了产品基本环境试验规程试验 Db:交变湿热试验方法(cAV IEC60068. 2 30: 1980)
GR/T 2900,18 1992 电.L术话 低压电器(c:qV IFC 60050(441):1984)CB/T1207—1984固体绝缘材料在潮凝条件下相比漏电起痕指数和耐漏电起衰指数的测定方法(eqv IEC 60112:1979)
GB 4824·2001T业、科学和医疗（1SM）射频设备电磁骚扰特性的测量方法和限值（1eCISPR11:1990)
剩余电流动作保护器的般要求（c1VIFC60755：1983)GB 68291995
GB7251.11997
低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备(idt IEC 60439-1:1992)
G3/T7676.」-~767(.9—1998直接作用模拟指示电测量仪表放其附件（idtIEC60051-1~-60051-0:1984)
GB 9254-1998
信息技术设备的无线电骚扰限俏和测量方法(irlt.CTSPR22：1997）GB109631999家用及类似场所用过电流保护断路器（idt1EC60898:1995）G313539.1—1992低压熔断器基本要求(neq IEC 60269-1:1986)GB 13539. 2—1992
低压熔断器专职人员使旧的熔断器的补充要求（1eIEC60269-2:1986)GB 13339. 3—1999
低压熔断器第二部分：熟练人员使匝的熔断器的补充要求（主要用于家用和类似用途的熔断器）(imFC.60269-3：1987）GB/T 14048. 1 2000
低压开关设备和控制设备总则(eIEC.60947-1:1999）G1314048.4—1993低压开关设备和控制设备低机电式接触器和电动机起动器（e4VIEC60947-4-1:1900)
GB 14821.1—1993
建筑物的电气装置电击防护（eqIEC60364441：1992)GB16916.11997家用和类似用途的不带过电流保扩的剩余电流动作断路器（RCCB)第1部分：—般规则(idt IEC 61008-1:1990)GB 16917.1 1997
家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO))筑1部分：般规则(idl TEC 61009-1:1991)GB/T17626.21998电磁兼容试验和测量投术静电放电抗扰度试验(idrIFC61000)42：1995)
GB/T 17626.3--1598电磁兼容试验和测量技术射频电磁场辐射抗扰度试验(idt IEC61000 4 3:1905)
GB/T 17626. 4—1998
电快速隧变脉冲群抗扰度试验（idtIEC磁兼容试验和测量技术
61000-4-4:1995)
GR/T 17626. 5-1999
试验和测量技术浪涌（冲击）抗扰度试验（idt1EC61000-4-5：电磁兼容
GB/T 17626.6-1998电磁兼容
试验和测量技术射频场感应的传导骚扰抗扰度(idtIFC61000-4-6: 1996)
GB/T17626.11一1999电磁兼容试验和测量技术电压驾降.短时中断和电压变化的抗扰度试验(ieli IFC 61000-4-11:1994)设备用断路器(icl1IEC609341993)GB 17701—1999
2定义
对于本标准涉及到的大部分定义，见GH/T14048.1—2000中第2章及GB/T2900.18。就本标准而言·应采用下列补充定义：408
G# 14048. 2—2001
2.1（机械的)断路器circuit hrcakr:r(marlanitl)能接通、承载以及分断止常电路条件下的电流，也能在所规定的非正常电路（例如短路）下接通、承载·定时间和分断电流的一种机械升关电器。2.1.1壳架等级frarme size
表示一组断路器特性的术语，其结构尺寸对几个电流额定值各相同，充架等级以朴应于这组电流额定值的最大值A表示，在壳架等级中，宽度可随极数而不同。注：此定义不包含尺小标准化，2.1.2 结构段 cunstruction break一给定壳架等级断路器之间的结构存在显著差异，要求进行附加型式试验（见7..5）。2.2带熔断幕的断路器integrallyfuscdcireuit-brcaker山断路器和熔断器组合而成的单个电器，其每相均由一个熔断器与晰路器的一极串联而成，2.3限流断路器current-limiing circuit-breaker分断时问短得足以阻止短路电流达到其预期峰值（否则可达到此峰值）前分断的断路器。2.4插人式断路器plug-in lypecircuitbreaker断路器除有分断触头外，还有一纽川分离的触头，从而使断路器可从电路中拔出或插人。注：某些断路器仅在电源侧为捕人式，而负载接綫端于一般为接线文。2.5抽地式断路器withdrwahle circuit hreeker断路器除有分断触头外，还有~红与主电路隔离的隔离触头，处于抽出置叫，可以达到符合规定要求的隔离距离的断路器。
2.6塑料外壳式断脐器mouldedcasecircuitbrcaker具有一个用模床绝缘材料制成的外壳作为断路器整体部件的断路器。2.7垒气断路器aircircuit-breakcr触头在人压力的空气中断开和闭合的断路器。2.8真空断路器vatuun circuitbraaker触头在高真守管小断开利闭合的断路器。2.9气体断路器gascircuit-breaker触头在除大气或较高压力的空气外的气体中断开和闭合的断路器，2.10接通电流脱打幕making-current releasr在闭合操作时，如接通电流超过预定值时，使断路器无任何人为延时断开的脱扣器，而且当断路器处于闭合位置时它不动作。
2.11短路脱扣器shuit-circuitrelease用以短路保护的过电流脱扣器。2.12短延时短路脱器shcrl-tirnedelayshort-circuitrelease用丁在短延时结策后动作的过电流脱扣器。2. 13报警开alarm witch
与断路器联结在·起的仅在断路器脱打时才动作的辅期开关。2.14带防止闭个的闭锁装暨的断路器circuitbrcakcrwith lork-uutdevicepreventingclosing当规定的条件仍存在时，即给予闭合命令，也能防止每个触头闭合（即足以通电的闭合）的断路器
2.15短路分断（或接通）能力short-circuitbreaking（ormaking)cap&city在规定的条件下包括短路条件在内的分断（或接通）能力。2.15.1极限短路分断能力ultirnate short circuiihrcaking cepacity按规定的试验程序所规定的条件，不包括断路器连续裁其额定电流能力的分断能力。GB 14048.2—2001
2.15.2运行短路分断能力ervice.hort-circuit brc:aking capacity按规定的试验程序所规定的条件，包括断路器连续承载其额定电流能力的分断能力。2.16断开时间opcningtimc
GB/T14048.1—2000中2.5.39适用，并补充如下：…对于直接动作的断路器，断开开始的瞬间是电流增大到足以导致断路器动作开始瞬间。-一对丁利任何辅助电源动作的断路器，断开开始的瞬问是辅助电源施加子断开脱扣器的开始瞬间。
注：对断路器而，“渐并时间”通常被称为\脱扣时间”，严格地说脱扣时间是表示断开操作开始的瞬间到断开命令变成不可逆的瞪间之问的时间。2.17过电流保护配台over-current protective co-ordinationGB/T 11048, 1—2000 中 2. 5. 2: 适用。2.17.1过电流选择over-turrentdis:riminationGB/T 14048. 12000 中 2. 5. 23 盾用2.17.2全选择性total discrimination(1oral selectivity)在两台串联的过电流保护装置的情况下，负载侧的保护装置实行保护时而不导致另一台保护装置动作的过电流选择性保护。
2.17.3局部选择性artial dliscriminition(partial selectivity）在两台申联的过电流保护装置的情况下，负载侧的保护装置在规定的过电流等级下实行保护时而不导致另台保护装置动作的过电流选择性保护。2.17.4选择性极限电流(1）selectivity limit current选择性极限电流系指负载侧保护装置总的时间电流特性与其他保护装爱的弧前耐问-电流特性(指熔断器)或脱扣时间-电流特性(指断路器)相交的电流坐标。选择性极限电流(见图A1)是一种电流极限值：在此值以下，如有两台串联的过电流保扩装置，负载侧的保护装置及时完成其分断动作，以防止另一保护装置开始动作（即保证了选择性)；在此值以上，如有两台串联的过电流保护装置，负载侧的保护装置可能不及时完成其分断动作，以防止刃一保护装置开始动作(即不保证选择性）2.17.5后备保护hack up protectionGB/T 14048. 1--2000 中 2. 5. 24 适用。2.17.6交接电流Ir）ake-over currentGB/T 14048.1—2000巾2.5.25适用并补充如下：为本标准口的，G13/1°14048.1—2000中2.5.25适用于断开时间20.055串联的满个过电流保护装置。
对于断开时间<0.05s的两个中联的过电流装置可考虑作为配合.见附录A。注：交接电流系指两台申联的过电流保的装皆间的最人分断时间-电流特性相交的电流坐标。2. 18 断路器的 It 特性: It characteristic of a circuit-breaker表示与分断时问有关的最大值与预期电流（交流对称有效值）的函数关系（一般为·条曲线），预期电流可至最大值，最大的预期电流是相应于额定短路分断能力及有关的电压的预期电流。3分类
断路器可分为：
3.1使用类别分：A类或B类（见4.4)。3.2按分册介质分，例如：
空气分断：
真空分断：
体分断，
3.3按设计型式分，例如：
并启式}；
朔料外壳式13。
3.4按操作机构的控制方法分，即：有关人力操作；
无美人力操作：
有关动力操作；
无关动力操作；
储能操作。
3.5按是否适合隔离分：
-适合隔离：
不延命隔离
3.6按是否需要维修分
需要维修：
不需要维修。
3.7按安装方式分，例如：
固定式：
插人式：
抽施式此内容来自标准下载网
GB 14048- 2—2001
3.8按外壳防护等级分（见GB/T14048.12000中17.11)。4断路器的特性
4.1特性概述
断路器的特性必须用下列项且(如适用的话)表明：断路的型式（4.2)；
主电路的额定值和极限值(4.3)；使用类别（4.1)：
控制电路：
辅助电路(4.6)：
脱扣器型式(4.7)
带何种型式熔断器（指带熔断器的断路器)（.8)；操作过电压（4.9)，
4.2断路器的型式
应规定下列项：
4.2.1极数
4.2.2电流种类
1）称模斥外式或塑壳式，
采用说明：
1E4 2中为“启式”
GB 14048.2 2001
屯流种类(交流或白流）.交流时的相数和额定频率。4.3主电路的额定值和极限值
断路器的额定值应按4.3.1～4.4的规定，但不一定规定全部所列举的额定值。4.3.1额定电压
断路器规定有下列额定电压：
4.3.1.1额定T作电压(U.)
GB/T14048.1-2000中4.3.1.1适用，并补充如下：对于GB/T 11018.1—2000中4.3.1.1注2中a)涉及的断路器：U.一般表示机间的电压。
1对F-=相四线中性线接地系统是指相地间电压，包括相间电（例如277/48℃V)。2对于三相二线不接地或阻抗接系统表示相间电压(（例如 480 V)。用于不接地或阻抗接系统(IT)的断路要求按附录II 进行附加试验，对于GB/T14048.1—2000中4.3.1.1注2中h)涉及的断路器：这些断路器要求按附录C进行附加试验。应表示相间(前面加字母)电压。4.3.1.2额定绝缘电压（0)
GB/T14048.1—2000中4.3.1.2适川。4.3.1.3额定冲击耐压（Umm）
GB/T 14048. 1 2000 中 4.3.1.3适用4.3.2电流
断路器规定以下电流：
4.3.2.1约定自由空气发热电流(1th)GB/T 14048. 1 2000 中 4. 3. 2. 1 适用。4.3.2.2约定过闭发热电流（7tbc）GR/T 14018. 1—2000 中 4. 3. 2. 2 适用。4.3.2.3额定电流(1.）
对断路器而合，额定电流就是额定不间断电流（I）见GB/T14048.1—2000中4.3.2.4），并且等于约定白由空气发热电流（1,）4.3.2.4四极断路器的电流额定值G3/T14048.1—2000中7.1.8适用。4.3.3额定频率
GB/T 14048.1 2000 中 4.3.3适用。4.3.4额定T作制
作为标推的额定工作制有以卜儿种：4.3.4.1八小时工作制
GB/T14048.1 2000中4.3.4,1适用。4.3.4.2不间断T作制
GB/T14048.1-2000中4.3.4.2适用4.3.5短路特性
4.3.5.1额定短路接通能（I..）断路器的额定短路接通能力是在制适厂规定的额定.1.作电压，额定频率以及一定的功率因数（对于交流)或时间常数（对于直流）下断路器的短路接通能力值，用最大预期峰值电流表示。412
GB14048.2—2001
对丁交流，断路器的额定路接通能力应不小于其额定极限短路分断能力乘以表2所列系数托的乘积（见1.3.5,3）。
对于直流，断路器的额定短路接通能力成不小于其额定极限短路分断能力。额定短路接通能力表示断器在对应于额定工作出压的适当外施电压下能够接通电流的额定能力。
4.3.5.2额定短路分断能力
断路器的额定知路分断能力是在制造厂观定的条件下断路器的短路分断能力值。额定短路分断能力要求断路器在对应于规定的试验电压的工赖恢复电压下应能分断小于和等十相当于额定能力的任何电流值，且：对丁交流,功率固数不低丁表11中的值(见 8.3. 2.2. 4)：对于直流，时间常数不超过表11中的值（见8.3.2.2.5）。对于1频恢复电压超过规定的试验电压值附(见8.3.2.2.6)则不保证短路分断能力。刘工交济，假定济分品凿数，与固在的直流扩量值无关，断路器施能断相册于其额是期路分断能力及表11规定的功率因数的预期电流，额定短路分断能力规定为：
额定极限短路分断能力；
额定运行短路分断能力，
4.3.5.2.1额定极限短路分断能力(1.）断路器的额定极限短路分断能力是制造！挖相应的额定1作电压规定断路器在8.3.5规定的条件下应能分断的极限短路分断能力值(见2.15.1)，它用预期分断电流(kA)表示(在交流情况下用交流分量有效值表示），
4.3.5.2.2额定运行短路分断能力(1.）晰路券的额定运行短路分断能力是制造厂按柏应的额定工作电压规定断路器在8.3.4规定的条件下应能分断的逐行短路分断能力值（见2.15.2），它用预期分断电流（kA）表示,相当于额定极限短路分断能力规定的而分数中的一档(按表「选择)并化整到最接近的数。它可用I.的百分数表示(例如25 )
刃-方面，当额定运行短路分断能力等于额定短时耐受电流时（见4.3.5.4)，它可以按额定短时受电流俏(kA)规定之，只要它不小于表1中相应的最小值、如果使用类别A（见4.4)的I超过200kA，或使用类别B的I.超过100kA，则制造厂可声明1值为50kA.
表 1Ir,和 I,,之间的标准比俏
使用类别A
使用类别
4.3.5.3交流断路器的短路接通和分断能力与相应的功率因数之间的关系翘路分断能力与短璐接通能力之间的关系在表2中给定。额定短路接通和分断能力仪在断路器按7.2.1.1和7.2. 1.2的要求操作耐才有效对于特殊要求.制造厂可以规定高于衣2要求的额定短路接通能力。这些额定侦的验证试验应由制造厂和用户协商决定，
4.3.5.4额定短时耐受电流（1）113
GB 14048.22001
断路器的额定短时耐变电流是制造厂在按本标准8. 3.6.2规定的试验条件下对断路器确定的短时耐受电流值。
表2（交流断路器的)短路接通和分断能力与有关的功率因数之问的比值
短路分断能力「
kA（有效值）
10-120
20-150
功率因数
注：对于基些用途分断能力值低于4.5kA，其功率因数见表11的规定要求的最小值
n一短路接通能力/短路分断能力1.5
对于交流，此电疏为有效值，预期短路电流的交流分量在短延时时间内认为是柜定的，与额定短时耐受电流机应的短延时应不小于 0. 05 s,其优选值如下：(0. 05. 1 --0). 25--0. 5--1 s额定虚吋耐受电流应不小于表3所示的相应值表3额定短时耐受电流最小值
额定电流1.
I.-s2 500
1n2>2 500
4.4使用类别
额定短时附受电流1的最小值
127.或5kA，取较大
断路器的使用类别是根据断路器在短路情况下是否特别指明用作中联在负载侧的其他断路器通过人为延时实现选择性保护而规定。必须注意适用于两种使用奖别的试验差别（见表9和8.3.4、8.3.5、8.3.6和8.3.8）。使用类别规定于表4中。
4.5控制电路
4.5.1电气控制电路
GB/T 14048.12000中4.5.1适用,并补充如下：如果额定控制电源电压与十电路电压不同,则推荐按表5选用之。表4使用类别
使用类别
选择的应用
在短路情况下、断路器无明确指明用作串联在负载侧的另一短路保护装置的选择性保护，即在短路情况下,选择能保护无人为短延时,因而尤 4. 3. 5. 4 要求的额定短时耐受电流在短路情况下，断路器明确作串联在负载侧的另一短路保扩装置的选择性保护，即在短路情况下，选择性保护布人为短延时（川调节）。这类断路器具有1.3.5.1要求的额定短时耐授电疏与每档额定短路电流值有关的功率因数或时间常数已在,表 11 中给出(见 8. 3. 2. 2. 1 和 8. 3. 2. 2. 5);1
2须注意表 1 中使用类别 A和类别B 的 I.要求的最小百分数的不同要求体使用类别A的断路器,可有一定的人为的短延时,且短时耐受电流应比表 3 要求的小,以满足除短路条件之外的选择应。在此种情况下，试验应包括试验程序N（见8.3.6)，并且在规定的短时耐受电流下进行。1选择性不必保证：直到断路器的极限短路分断能力（例如存在瞬时脱扣器动作明）.但举少要保证表3规定值及以下的选择性。
G1 14048. 2—2001
丧5额定控制电源电压的优选值
(如果额定控制电源电压与主电路电压不间时）单相交流
31、13,110.125220,25C
24、18、J10、127、220、230
注：制造厂应定控制电路在额定控制电源电压值下所耗用的一个或儿个申流值，4.5.2气动控制电路（气动或电控气动）GB/T 1108. 1 2000 中 4. 5.2 适用4.6辅助电路
G/T 14048.1—2000中1.6适用。4.7脱扣器
4.7.1型武
1）分励脱批器；
2）过电流脱扣器：
a）瞬时的：
b）定时限的：
c）反时限的：
与原先的负载无关；
与原先的负载有关（例如热式脱扣器），注
1术洁\过裁脱拓器\以惯上与作过载保的过电流脱扣器相回（见（13/T14048.1一2090中2.1.30），术语\短降脱抑器\可慢上与作短路保扩的过电流脱抑器相同(见 2. 11),本标准而所用术读“可调脱扭器也包括可更换式脱扣器3）欠电压脱排器（作断开用)：4）其他脱扣器。
4.7.2特性
1）分励脱扣器和欠电压脱扭露（作断开用的）：-额定控制电路电压（7.)；
一电流种类：
额定频率，（指交流）。
2）过电流脱扣器：
额定电流（1）
心流种类：
额定频率，指交流）：
电流整定值(或整定值的范)；
时间整定值（或整定值的范面）。过电流脱抑器的额定电流是指在8.3.2.5规定的试验条件下能够承载相险最大忆流整定值的电流值（如是交流，则为有效值)，在此条件下.温升不超过表7.中的规定值。4.7.3过电流脱扣器的电流整定值对于具有可调式脱扣器的断路器（见4.?.12)中注2），电流的整定值（或电流整定值的范圖，选适用的）应标明在脱扣器上或标明在刻度板上。该标志叮自接用安培数或电流值的倍数标明在脱扣器：。对丁装有不可调脱打器的断路器，标志可标在断路器上，如果过载脱扣器的动作特性符合表6的要求时,则在断路器「:标明它的额定电流(I.)就足够了。415
