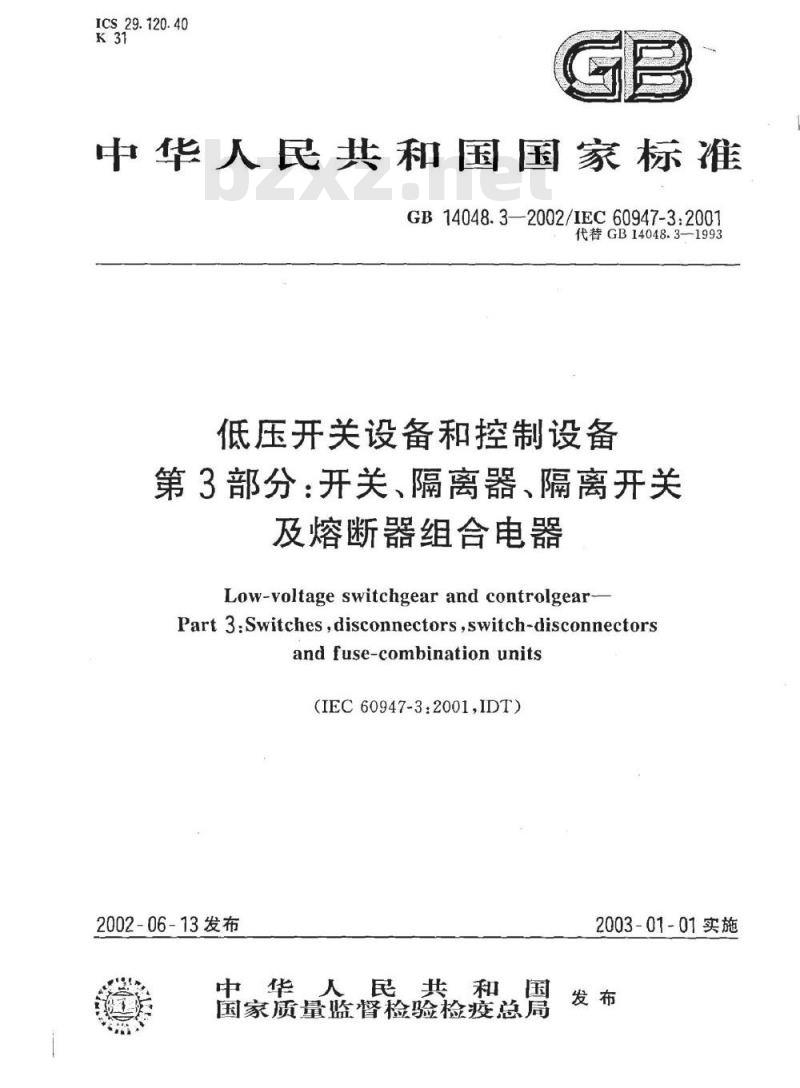

【国家标准(GB)】 低压开关设备和控制设备 第3部分：开关、隔离器、隔离开关及熔断器组合电器

ICS.29.120.40
中华人民共和国国家标准
GB14048.3—2002/IEC60947-3:2001代替GB14048.3—1993
低压开关设备和控制设备
第3部分：开关、隔离器、隔离开关及熔断器组合电器
Low-voltage switchgear and controlgear-Part 3.Switches,disconnectors,switch-disconnectorsand fuse-combination units
(IEC60947-3:2001,IDT)
2002-06-13发布
中华人民共和国
国家质量监督检验检疫总局
2003-01-01实施

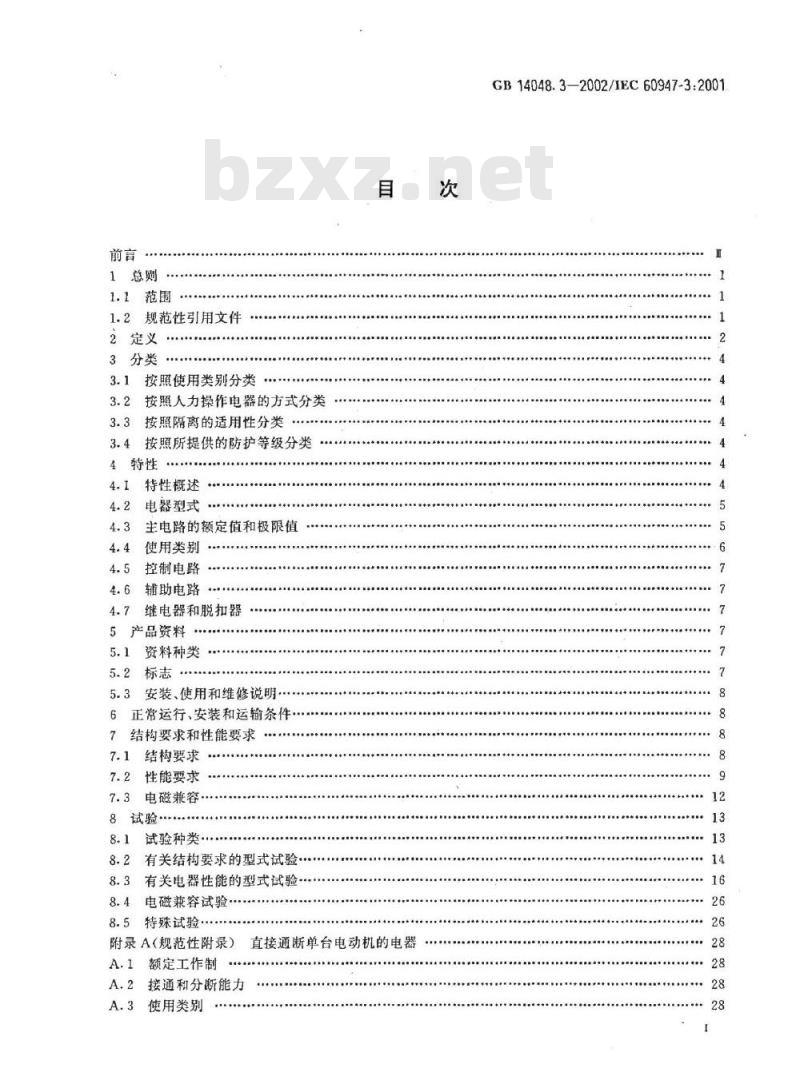

1总则
1.1.范围
1.2规范性引用文件
2定义
3分类
3.1按照使用类别分类
3.2按照人力操作电器的方式分类3.3按照隔离的适用性分类
3.4按照所提供的防护等级分类
4特性
特性概述
电器型式
主电路的额定值和极限值
使用类别
控制电路
辅助电路
继电器和脱扣器
5产品资料
资料种类
安装、使用和维修说明·
6正常运行、安装和运输条件
7结构要求和性能要求
7.1结构要求
7.2性能要求
7.3电磁兼容
8试验
试验种类
8.2有关结构要求的型式试验…
8.3有关电器性能的型式试验
8.4电磁兼容试验
8.5特殊试验
附录A（规范性附录）
A.1额定工作制
直接通断单台电动机的电器
A.2接通和分断能力
使用类别
GB14048.3—2002/1EC60947-3:200112
GB14048.3-2002/1EC60947-3:2001A.4操作性能
A.5机械寿命
A.6电寿命
A.7验证接通和分断能力
A.8操作性能试验
A.9特殊试验

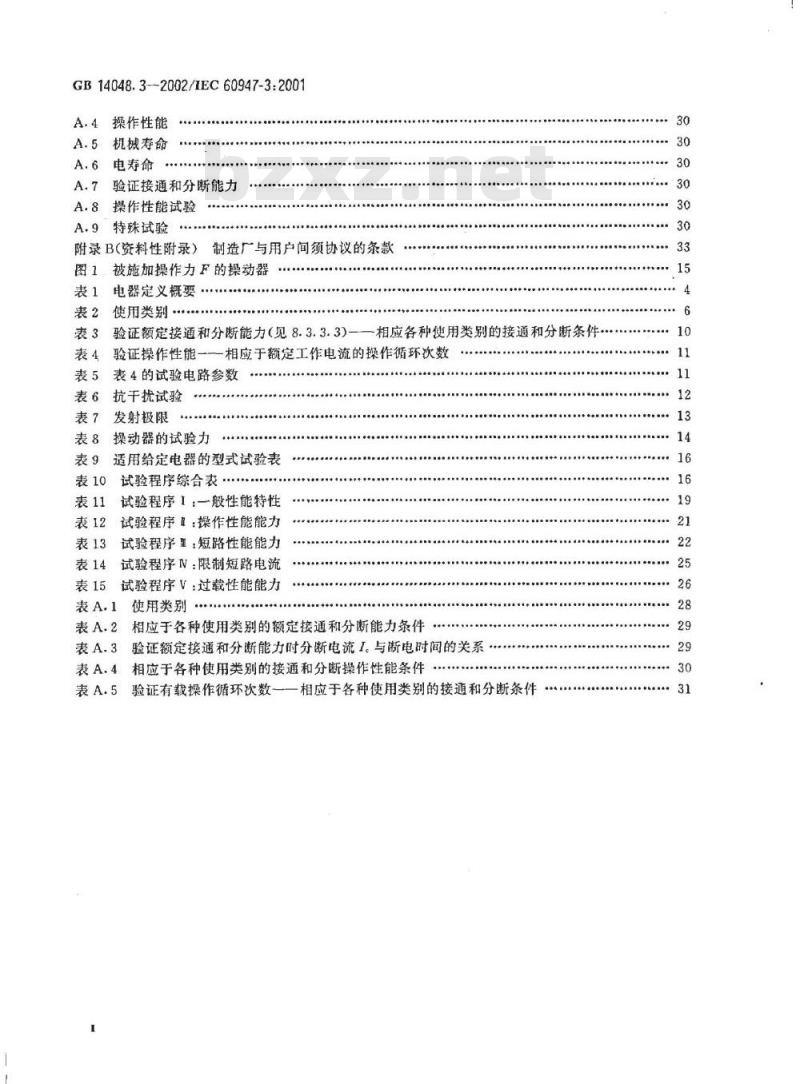

附录B（资料性附录）制造厂与用户间须协议的条款图1被施加操作力F的操动器
表1电器定义概要
表2使用类别…
表3验证额定接通和分断能力（见8.3.3.3)一一相应各种使用类别的接通和分断条件表4验证操作性能一
一相应于额定工作电流的操作循环次数表5表4的试验电路参数
表6抗干扰试验
表7发射极限
表8操动器的试验力
表9适用给定电器的型式试验表
试验程序综合表·
试验程序1：一般性能特性
试验程序：操作性能能力
试验程序：短路性能能力
试验程序INV：限制短路电流
试验程序V：过载性能能力
使用类别·
相应于各种使用类别的额定接通和分断能力条件验证额定接通和分断能力时分断电流1。与断电时间的关系表A.3
相应于各种使用类别的接通和分断操作性能条件验证有载操作循环次数一
一相应于各种使用类别的接通和分断条件30

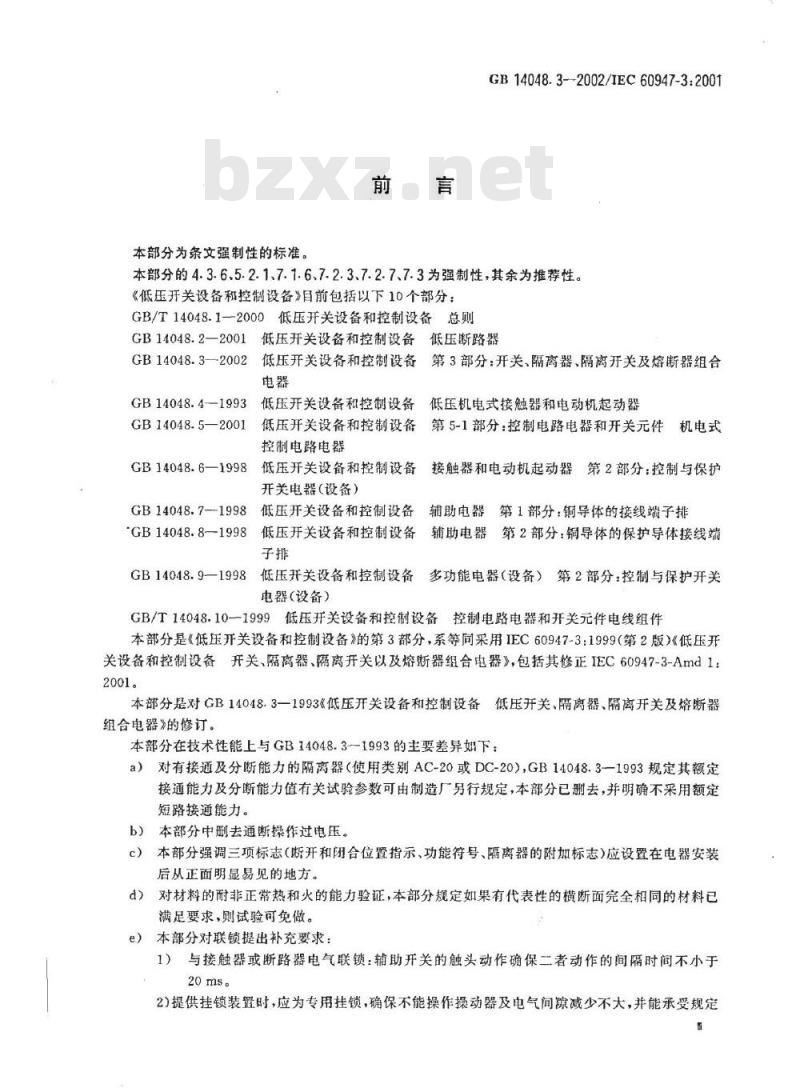

本部分为条文强制性的标准。
GB14048.3--2002/IEC60947-3:2001本部分的4.3.6.5.2.1、7.1.6、7.2.3、7.2.7、7.3为强制性，其余为推荐性。《低压开关设备和控制设备》目前包括以下10个部分：GB/T14048.1—2000低压开关设备和控制设备总则GB14048.2—2001低压开关设备和控制设备低压断路器GB14048.3—2002
低压开关设备和控制设备第3部分：开关、隔离器、隔离开关及熔断器组合电器
GB14048.4-19931
低压开关设备和控制设备低压机电式接触器和电动机起动器GB14048.5—2001
第5-1部分：控制电路电器和开关元件机电式低压开关设备和控制设备
控制电路电器
GB14048.6—1998
低压开关设备和控制设备
开关电器（设备）bzxZ.net
GB14048.7-19981
低压开关设备和控制设备
'GB14048.8-1998
低压开关设备和控制设备
接触器和电动机起动器第2部分：控制与保护辅助电器第1部分：铜导体的接线端子排辅助电器第2部分：铜导体的保护导体接线端多功能电器（设备）第2部分：控制与保护开关GB14048.9-1998低压开关设备和控制设备电器（设备）
GB/T14048.10—1999低压开关设备和控制设备控制电路电器和开关元件电线组件本部分是《低压开关设备和控制设备》的第3部分，系等同采用IEC60947-3：1999（第2版）《低压开关设备和控制设备开关、隔离器、隔离开关以及熔断器组合电器》，包括其修正IEC60947-3-Amd1：2001。
本部分是对GB14048.3一1993&低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器》的修订。
本部分在技术性能上与GB14048.3—1993的主要差异如下：a）对有接通及分断能力的隔离器（使用类别AC-20或DC-20），GB14048.3—1993规定其额定接通能力及分断能力值有关试验参数可由制造厂另行规定，本部分已删去，并明确不采用额定短路接通能力。
b）本部分中删去通断操作过电压。c）本部分强调三项标志（断开和闭合位置指示、功能符号、隔离器的附加标志）应设置在电器安装后从正面明显易见的地方
d）对材料的耐非正常热和火的能力验证，本部分规定如果有代表性的横断面完全相同的材料已满足要求，则试验可免做。
e）本部分对联锁提出补充要求：1）与接触器或断路器电气联锁：辅助开关的触头动作确保二者动作的间隔时间不小于20ms
2)提供挂锁装置时，应为专用挂锁，确保不能操作操动器及电气间谅减少不大，并能承受规定GB14048.3—2002/IEC60947-3:2001的Uimp。

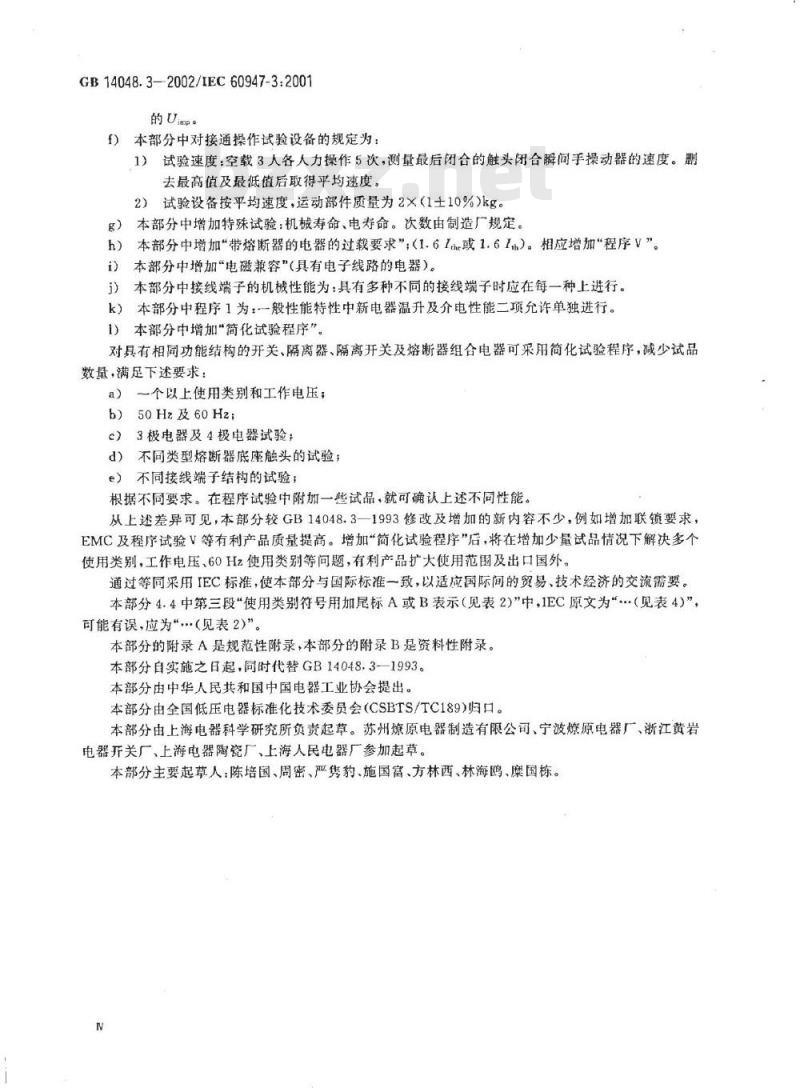

f）本部分中对接通操作试验设备的规定为：1）试验速度：空载3人各人力操作5次，测量最后闭合的触头闭合瞬间手操动器的速度。删去最高值及最低值后取得平均速度。2）试验设备按平均速度，运动部件质量为2×（1士10%)kg。g）本部分中增加特殊试验：机械寿命、电寿命。次数由制造厂规定。h）本部分中增加\带熔断器的电器的过载要求\；（1.61m或1.61h）。相应增加“程序V”i）本部分中增加“电磁兼容”（具有电子线路的电器）。）本部分中接线端子的机械性能为：具有多种不同的接线端子时应在每一种上进行。k）本部分中程序1为：一般性能特性中新电器温升及介电性能二项允许单独进行。1）本部分中增加“简化试验程序”。对具有相同功能结构的开关、隔离器、隔离开关及熔断器组合电器可采用简化试验程序，减少试品数量，满足下述要求：
一个以上使用类别和工作电压；a)
b）50Hz及60Hz;
c）3极电器及4极电器试验：
d）不同类型熔断器底座触头的试验；e）不同接线端子结构的试验；
根据不同要求。在程序试验中附加一些试品，就可确认上述不同性能。从上述差异可见，本部分较GB14048.3一1993修改及增加的新内容不少，例如增加联锁要求，EMC及程序试验V等有利产品质量提高。增加“简化试验程序”后，将在增加少量试品情况下解决多个使用类别，工作电压、60Hz使用类别等问题，有利产品扩大使用范围及出口国外。通过等同采用IEC标准，使本部分与国际标准一致，以适应国际间的贸易、技术经济的交流需要。本部分4.4中第三段“使用类别符号用加尾标A或B表示（见表2）”中，IEC原文为”（见表4）”，可能有误，应为“（见表2）”。本部分的附录A是规范性附录，本部分的附录B是资料性附录。本部分自实施之日起，同时代替GB14048.3-1993。本部分由中华人民共和国中国电器工业协会提出。本部分由全国低压电器标准化技术委员会（CSBTS/TC189）归口。本部分由上海电器科学研究所负责起草。苏州燎原电器制造有限公司、宁波燎原电器厂、浙江黄岩电器开关厂，上海电器陶瓷厂、上海人民电器厂参加起草。本部分主要起草人：陈培国、周密、严隽豹、施国富、方林西、林海鸥、糜国栋。N
1总则
GB14048.3—2002/IEC60947-3:2001低压开关设备和控制设备
第3部分：开关、隔离器、隔离开关及熔断器组合电器
GB/T14048.1总则的规定适用于本部分中的特定要求。因而，在采用总则中条款和分条款、表、图和附录时，可用参见GB/T14048.1一2000表示，例如：参见GB/T14048.1-2000中4.3.4.1，GB/T14048.1—2000中表4，或GB/T14048.1-2000中附录A。1.1范围
本部分适用于额定电压交流不超过1000V或直流不超过1500V的配电电路和电动机电路中的开关、隔离器、隔离开关和熔断器组合电器。制造厂应按照所组合的熔断器的有关标准规定熔断器的型式、额定值与特性。本部分不适用于包括在GB14048.2、GB14048.4和GB14048.5范围内的电器；但是，若本部分范围内的开关和熔断器组合电器通常用于起动、加速和（或）停止单台电动机时，应符合附录A所规定的附加要求
本部分中电器所用的辅助开关应符合GB14048.5要求。本部分不包括防爆电器的附加要求。注1：一个开关（或隔离器）根据其结构可以称为“旋转开关（或旋转隔离器）”、“凸轮开关（或凸轮隔离器）\、“刀形开关（或刀形隔离馨）”等
注2：本部分中的\开关”（switch）这个词亦可指法文中称为“commutateurs的这类电器，即用来改变几个电路间的连接，特别是用电路的一部分代替另一部分的电器。注3：通常，本部分对开关，离器、隔离开关和熔断器组合电器简称为“电器”。本部分的目的是为规定：
a）电器的特性。
电器应符合的有关条件：
1）正常使用条件下的操作和性能；2）规定的非正常条件（如短路条件)下的操作和性能；3）介电性能。
c）证明符合这些条件的试验以及进行这些试验采用的方法。d）应在电器上标明的数据或制造厂（如在产品目录)需提供的数据。1.2规范性引用文件
下列文件中的条款通过GB14048的本部分的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T2900.18-1992电工术语低压电器（eqvIEC60050（441)：1984）GB/T4728.7—2000电气筒图用图形符号第7部分：开关、控制和保护器件（idtIEC60617-7：1996)
GB14048.3—2002/IEC60947-3:2001GB4824一2001工业、科学和医用（ISM)射频设备的电磁骚扰特性的测量方法和限值(idtCISPR11:1997)
GB92541998信息技术设备的无线电扰限值和测量方法（idtCISPR22：1997）GB/T14048.1--2000低压开关设备和控制设备总则（eqvIEC60947-1：1999）GB14048.2—2001低压开关设备和控制设备低压断路器（idtIEC60947-2:1997）GB14048.5一2001低压开关设备和控制设备第5-1部分控制电路电器和开关元件机电式控制电路电器（eqvIEC60947-5-1：1997)GB/T17626.2—1998电磁兼容试验和测量技术静电放电抗扰度试验（idtIEC61000-4-2：1995)
GB/T17626.3—-1998
61000-4-3:1995)
GB/T17626.4—1998
61000-4-4:1995)
GB/T17626.5—1999
GB/T17626.6—1998
61000-4-6:1996)
电磁兼容
电磁兼容
电磁兼容
电磁兼容
试验和测量技术射频电磁场辐射抗扰度试验（idtIEC试验和测量技术电快速瞬变脉冲群抗扰度试验（idtIEC试验和测量技术浪涌（冲击）抗扰度试验（idtIEC61000-4-5：试验和测量技术射频场感应的传导骚扰抗扰度（idtIECIEC60410：1973逐批检查抽样表和抽样程序IEC60417-2：1998设备用图形符号第2部分：符号原形IEC60447：1993人机接口（MMI)操作规则IEC60947-4-1：2000低压开关和控制设备机电式接触器和电动机启动器2定义
对本部分来说，在GB/T2900.18、GB/T14048.1和下述给出的定义适用。2.1
（机械）开关switch（mechanical）在正常电路条件下（包括规定的过载工作条件），能够接通、承载和分断电流，并在规定的非正常电路条件下（例如短路），能在规定时间内承载电流的一种机械开关电器。注：开关可以接通但不能分断短路电流。（IEV441-14-10)2.2
隔离器disconnector
在断开状态下能符合规定的隔离功能要求的机械开关电器。注1：此定义与IEV441-14-05的区别在于指的是隔离功能而不是隔离距离，注2：如分断或接通的电流可忽略，或隔离器的每一极的接线端子两端的电压无明显变化时，弱离器能够断开和闭合电路。隔离器能承载正带电路条件下的电流，也能在一定时间内承载非正常电路条件下的电流（短路电流）。2.3
隔离开关switch-disconnector
在断开状态下能符合隔离器的隔离要求的开关。（IEV441-14-12）2.4
熔断器组合电器fuse-combinationunit由制造厂或按其说明书将机械开关电器与一个或数个熔断器组装在同一个单元内的组合电器。(IEV441-14-04)
注：熔断器组合电器是对熔断器开关电器的总称（见2.5～2.10定义及表1)（熔断器开关电器的定义未列入IEV2
441-14-04中）。
开关熔断器组switch-fuse
GB14048.3-2002/1EC60947-3:2001开关的一极或多极与熔断器串联构成的组合电器。（IEV441-14-14）熔断器式开关fuse-switch
用熔断体或带有熔断体载熔件作为动触头的一种开关。（IEV441-144-17）隔离器熔断器组disconnector-fuse隔离器的一极或多极与熔断器串联构成的组合电器。（IEV441-14-15）熔断器式隔离器fuse-disconnector用熔断体或带有熔断体的载熔件作为动触头的一种隔离器。（IEV441-14-18）隔离开关熔断器组switch-disconnector-fuse隔离开关的一极或多极与熔断器串联构成的组合电器。（IEV441-14-16）2.10
熔断器式隔离开关fuse-switch-disconnector用熔断体或带有熔断体的载熔件作为动触头的一种隔离开关。（IEV441-14-19）2.11
（机械开关电器的）有关人力操作dependentmanualoperation（of amechanicalswitchingdevice)
完全靠直接施加人力的-种操作，操作速度和操作力与操作者的动作有关。（IEV441-16-13）2.12
（机械开关电器的）无关人力操作independentmanualoperation（ofamechanical switchingdevice)
能量来源于人力、并在一次连续操作中贮存和释放能量的一种贮能操作，操作速度和操作力与操作者的动作无关。（IEV441-16-16）2.13
半无关人力操作semi-independentmanual operation完全靠直接施加达到某一阀值的人力的一种操作，所施人力超过阀值时，除非操作者故意延迟，否则将完成无关通断操作。
（机械开关电器的）贮能操作storedenergyoperation（ofamechanicalswitchingdevice）利用操作前贮存于机构本身内的、并且在预定条件下足以完成操作的能量所进行的一种操作。(IEV441-16-15)
注：这种操作可按以下方式分类：a）贮能方式（弹赞、重物等），b）能量来源（人力、电力等）：c）能量释放方式（人力、电力等）。GB14048.3—2002/1EC60947-3:2001接通和分断电流
开关熔断器组
熔断器式开关
注1：所有电器可以为单断点或多断点。注2：编号指有关定义的条款号。表1电器定义概要
隔离器
熔断器组合电器2.4
隔离器熔断器组
熔断器式隔商器
注3：图形符号根据出版物GB/T4728.7。熔断器可接在电器的任一侧或接在电器触头间的一固定位置。3分类
3.1按照使用类别分类
见4.4。
3.2按照人力操作电器的方式分类一有关人力操作（见2.11)；
一无关人力操作（见2.12)；
一半无关人力操作（见2.13)。
注：闭合操作方式可与断开操作方式不同。3.3按照隔离的适用性分类
适合于隔离用（见GB/T14048.1--2000中7.1.6和7.1.6.1）不适合于隔离用。
3.4按照所提供的防护等级分类
见GB/T14048.1--2000中7.1.11。4特性
4.1特性概述
电器特性应从以下几方面加以说明（若适用的话）：接通、分断和隔高
隔离开关
隔离开关熔断器
熔断器式隔离开关
电器型式（见4.2)：
主电路的额定值和极限值（见4.3)；使用类别（见4.4)；
控制电路（见4.5)；
辅助电路（见4.6)：
通断操作过电压（见4.9。
4.2电器型式
应规定下列各项：
4.2.1极数
4.2.2电流种类
GB14048.3-2002/1EC60947-3:2001电流种类（交流或直流）。交流时，还应规定相数和额定频率。4.2.3主触头位置数（若有两个以上位置时）4.3主电路的额定值和极限值
额定值由制造厂按4.3.1~4.3.6.4具体规定，但无须规定所列的全部额定值。4.3.1额定电压
电器的额定电压规定有下列几种：4.3.1.1额定工作电压（U.)
采用GB/T14048.1—2000中4.3.1.1。4.3.1.2额定绝缘电压（U）
采用GB/T14048.1—2000中4.3.1.2。4.3.1.3额定冲击耐受电压（Umm）采用GB/T14048.1—2000中4.3.1.3。4.3.2电流
电器的电流规定有下列几种：
4.3.2.1约定自由空气发热电流（I）采用GB/T14048.1—2000中4.3.2.1。4.3.2.2约定封闭发热电流（1h）采用GB/T14048.1—2000中4.3.2.2。4.3.2.3额定工作电流（1.)（或额定工作功率）采用GB/T14048.1—2000中4.3.2.3。4.3.2.4额定不间断电流(1.）
采用GB/T14048.1--2000中4.3.2.4。4.3.3额定频率
采用GB/T14048.1—2000中4.3.3。4.3.4额定工作制
标准额定工作制通常有以下几种：4.3.4.1八小时工作制
采用GB/T14048.1—2000中4.3.4.1。4.3.4.2不间断工作制
采用GB/T14048.1-2000中4.3.4.2。4.3.5正常负载特性和过载特性
4.3.5.1·接通和分断电动机过载电流的耐受能力见附录A。
GB14048.3—2002/IEC60947-3:20014.3.5.2额定接通能力
采用GB/T14048.1-2000中4.3.5.2并补充以下内容：额定接通能力按照表3，并参照额定工作电压、额定工作电流及其使用类别加以确定。本条不适合用于AC-20或DC-20电器。4.3.5.3额定分断能力
采用GB/T14048.1—2000中4.3.5.3并补充以下内容：额定分断能力按照表3，并参照额定工作电压、额定工作电流及其使用类别加以确定。本条不适合用于AC-20或DC-20电器。4.3.6短路特性
4.3.6.1额定短时耐受电流(l）
开关、隔离器或隔离开关的额定短时耐受电流是制造厂规定的，在8.3.5.1试验条件下，电器能够短时承受而不发生任何损坏的电流值。短时耐受电流值不得小于12倍最大额定工作电流。除非制造厂另有规定，通电持续时间应为1s。对于交流，额定短时耐受电流值是指交流分量有效值，并且认为可能出现的最大峰值电流不会超过此有效值的n倍。系数n按照GB/T14048.1-2000中表16的规定值。4.3.6.2额定短路接通能力（1m）开关或隔离开关的额定短路接通能力是制造厂规定的，在额定工作电压，额定频率（如果有的话）和规定的功率因素（或时间常数）下，电器的短路接通能力值，该值用最大预期电流峰值来表示。对于交流，功率因素、预期电流峰值与有效值间的关系应符合GB/T14048.1一2000中表16的规定。
本条不适合用于AC-20或DC-20电器。4.3.6.3（暂空）
4.3.6.4额定限制短路电流
采用GB/T14048.1—2000中4.3.6.4。4.4使用类别
各使用类别所规定的预定用途见表2。表2使用类别
电流种类
使用类别
类别A
AC-20A*
AC-21A
AC-22A
AC-23A
DC-20A
DC-21A
DC-22A
DC-23A
类别B
AC-20B+
AC-21B
AC-22B
AC-23B
DC-20B·
DC-21B
DC-22B
DC-23B
在美国不允许使用这类使用类别。B
在空载条件下闭合和断开
典型用途
通断电阻性负载，包括适当的过负载通断电阻和电混合负载，包括适当的过负载通断电动机负载或其他高电感负载在空载条件下闭合和断开
通断电阻性负载，包括适当的过负载通断电阻和电感混合负载，包括适当的过负载（如并激电动机）通断高电感负载（如串激电动机）每种使用类别用额定工作电流的倍数、额定工作电压的倍数表示的电流和电压，以及电路的功率因素或时间常数来表征其特性。表3规定的接通和分断条件基本上与表2所列的用途相对应。根据预定用途是否要求经常操作或不经常操作，使用类别符号用加尾标A或B表示（见表2)。带尾标B的使用类别适用于因设计或使用上的原因只准备作不经常操作的电器。例如，这种使用6
GB14048.3—2002/IEC60947-3:2001类别可适用于通常只在维修时为提供隔离才操作的隔离器，或以熔断体触刀作为动触头的开关电器。经常和不经常操作的区别是取决于制造厂设计确定的操作和采用表4中试验依据的操作循环次数。
对一特定的额定工作电流1.，如果制造厂设计确定的操作寿命大于表4中列3、4或5表示的操作循环次数，电器将设计成经常使用（使用类别A）。AC-23使用类别包括偶尔通断单台电动机。用于通断电容器或钨丝灯时，应经制造厂与用户协商同意。
表2和表3所示使用类别不适用于通常用作起动、加速和（或）停止单台电动机的电器。这种电器的使用类别在附录A中说明。
4.5控制电路
采用GB/T14048.1—2000中4.5。4.6辅助电路
采用GB/T14048.1—2000中4.6。4.7继电器和脱扣器
采用GB/T14048.1—2000中4.7。5产品资料
5.1资料种类
GB/T14048.1—2000中5.1适用于特定设计。5.2标志
5.2.1每个电器都应以清晰、经久耐磨的方式标志下列内容。下述a）、b)，c)标志应标在电器本体上，或标在电器所附的一块或几块铭牌上，标志应设置在电器按制造厂提供的说明书安装后从正面明显易见的地方。a）断开位置和闭合位置的指示。断开位置和闭合位置应分别用IEC60417-2:1998中60417-IEC-5007和60417-IEC-5008规定的图形符号表示（见GB/T14048.1—2000中7.1.5.1）。b）是否适合于隔离用。
应采用表1中的合适符号。
c）隔离器的附加标志。
AC-20A、AC-20B，DC-20A和DC-20B使用类别的电器应标明不能带负载操作”，除非该电器设有防止带负载操作的联锁。
注：各种形式电器的图形符号在表1中给出。5.2.2下列内容也应标在电器上，但无需在电器安装后从正面可见：制造厂名或商标；
b）产品型号或系列号
使用类别和额定工作电压下的额定工作电流（或额定功率）（见4.3.1，4.3.2和4.4)；c）
额定频率（或频率范围)或直流标记(或符号)；d）
对于熔断器组合电器，应标明熔断器型号、熔断体的最大额定电流和耗散功率；e)
f）GB14048.3，若制造厂宣称符合该标准；g）电器的外壳防护等级（见GB/T14048.1-2000中附录C)；5.2.3下列接线端子应加识别标志：电源接线端子和负载接线端子（除非电源连接哪个端子都无关紧要）（见8.3.3.3.1)；a）
b）中性极接线端子（若应用的话）用字母“N\表示（见GB/T14048.1-—2000中7.1.7.4）；保护接地接线端子（见GB/T14048.12000中7.1.9.3)：c）
