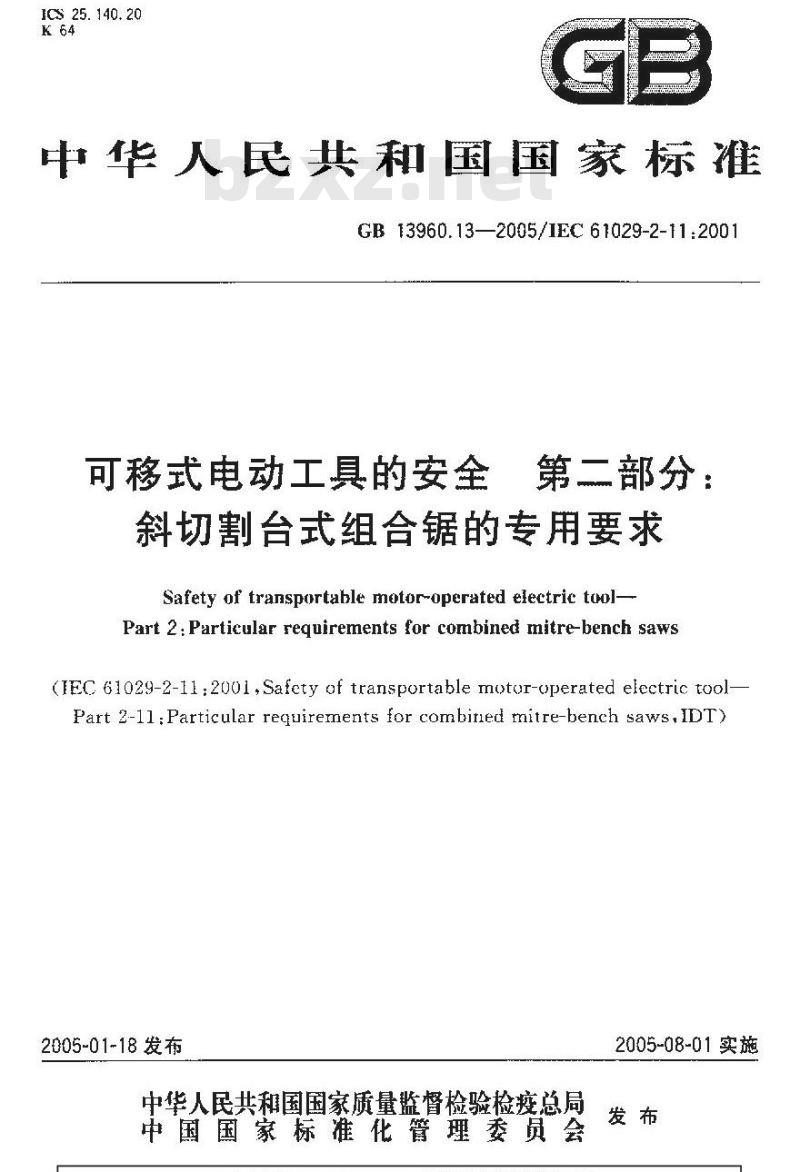

ICS 25. 140. 20
中华人民共和国国家标准
GB13960.13—2005/1EC 61029-2-11:2001可移式电动工具的安全
第二部分：
斜切割台式组合锯的专用要求
Safety of transportable motor-operated electric tupl-Part 2,Particular reguirements for combined mitre-bench saws(1EC 61029-2-11 .200l ,Safety of transportable motor-operated electric toolPart 2-ll:Particular requirements for combined mitre-bench saws,IDT)2005-01-18发布
中华人民共和国国家质量督检验检疫总局中国国家标准化管理委员会
2005-08-01实施

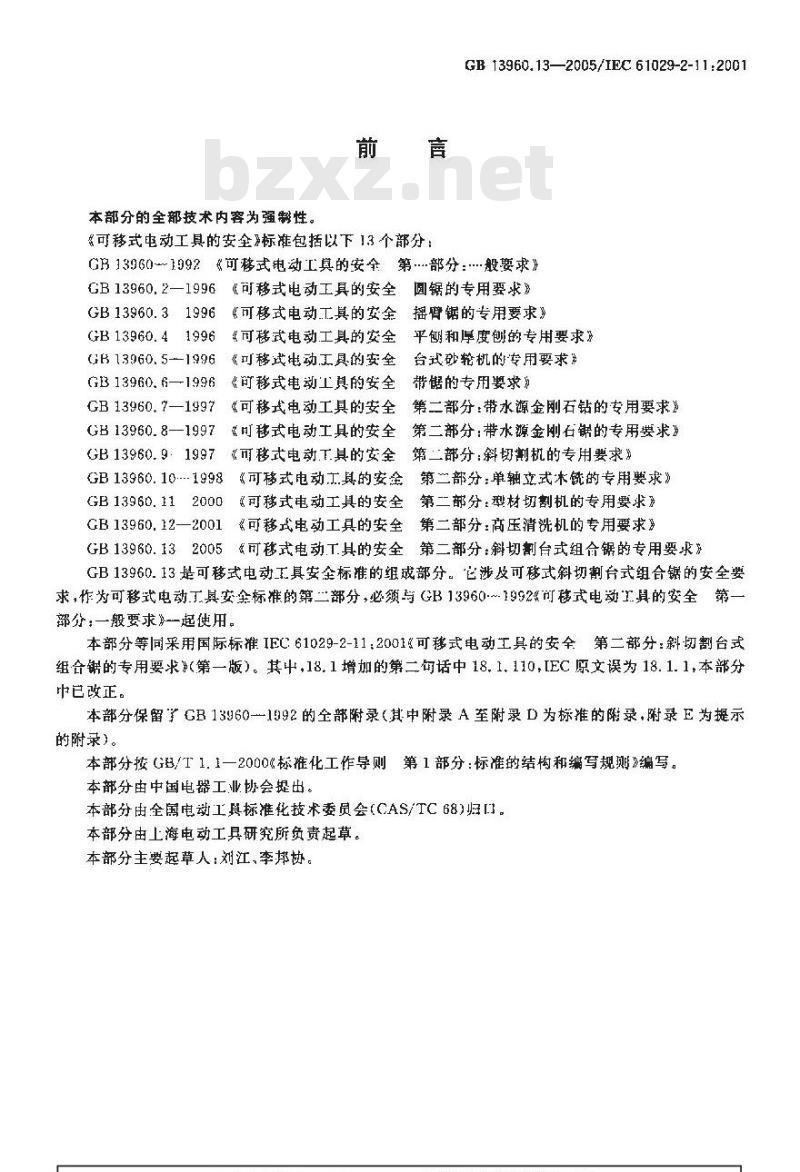

本部分的全部技术内容为强制性。前言
可移式电动工具的安全》标准包括以下13个部分：GB 13960.13—2005/IEC 61029-2-11:2001GB13960-1092可移式电动工的安全第部分般要求》GB13960.2—1996《可移式电动工具的安全圆锯的专用要求》GB13960.31996《可移式电动工具的安金摇臂锯的专用要求》GB13960.41996可移式电动工具的安全平刨和厚度刨的专用要求》
GB13960.5--1996《可移戏电动工具的安全GB13960.6—1996《可移式电动工具的安全GB 13960. 7—1997
台式砂轮机的专用要求
带锯的专用要求》
《可移戏电动工具的安全
第二部分：带水源金刚石钻的专用要求》GB13960.8-—1997
可移式电动工具的安全第二部分：带水源金刚石的专用要求》GB13960. 9: 1997
GB 13960.10.--1998
《可移式电动工具的安全第二部分：斜切割机的专用要求《可移式电动工具的安金第二部分：单轴立式术铣的专用要求》GB13960.112000
可移式电动工具的安全第二部分：型材切割机的专用要求》GB13960.12-—2001
《可移式电动工具的安全第二部分：商压清洗机的专用要求》GB13960.132005可移式电动T具的安全第二部分：斜切割台式组合锯的专用要求》GB13960.13是可移式电动工具安全标准的组戒部分。“它涉及可移式斜切削台式组合锯的安全要求，作为可移式电动工具安全标谁的第二部分，必须与GB13960~1992%可式电动工具的安全第一部分；一般要求一起使用。
本部分等同采用国际标准IEC61029-2-11：2001可移式电动工具的安全第二部分：斜切割台式组合锯的专用要求\(第一版)。其中,18.1增加的第二何话中 18.1.110,[EC 原文误为 18.1.1,本部分中已改正。
本部分保留笔GB13960-1992的全部附录（其中附录A至附录D为标准的附录，附录E为提示的附录）。
本部分按GB/I1.1一2000标推化工作导则第1部分：标准的结构和编写规卿》编写。本部分由中国电器工业协会提出。本部分由全国电动工具标准化技术委员会（CAS/TC68)归。本部分由上海电动工具研究所负责起草。本部分主要起草人：刘江，李郝协。1范围

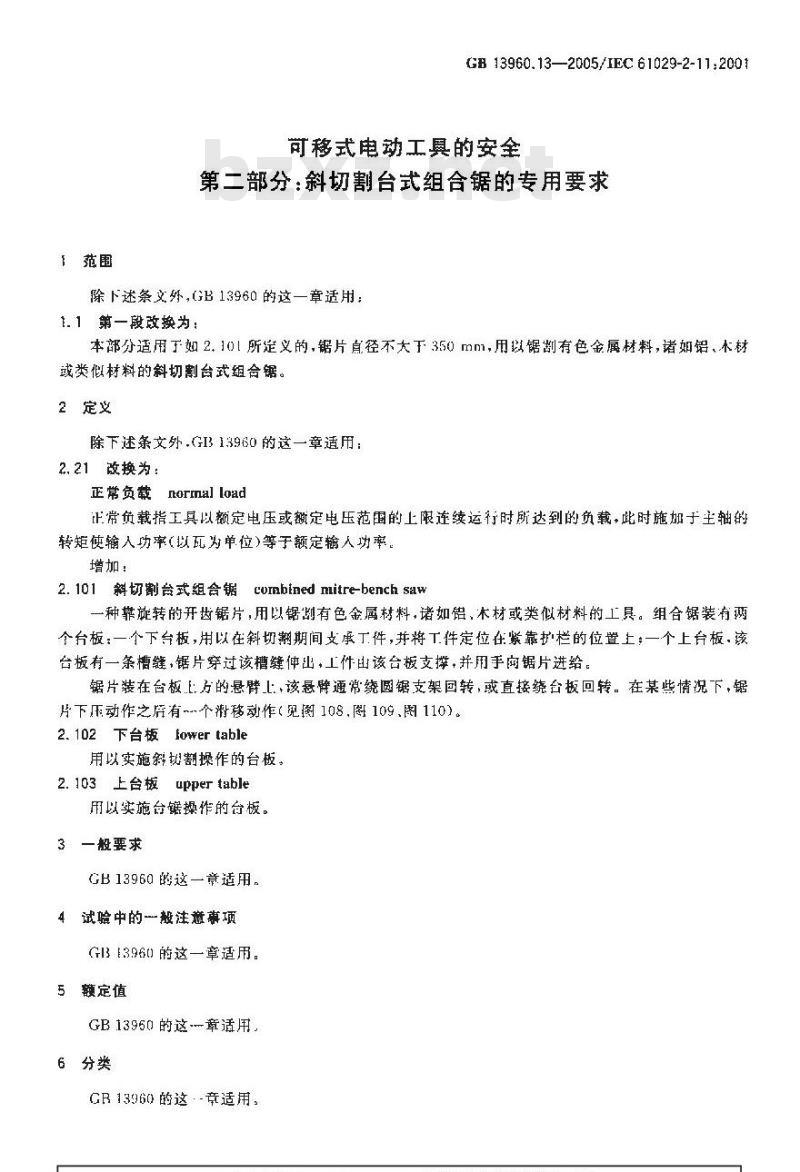

GB 13960.13—2005/IEC 61029-2-11:200 #阿移式电动工具的安全
第二部分：斜切割台武组合锯的专用要求除下述条文外，GB13960的这一章适用：1. 1第一段改换为：
本部分适用于如2.10l所定义的,锯片直径不大于350 mm,用以锯制有色金属材料，诸如铝、木材或类似材料的斜切割台式组合锯。2定文
除下述条文外,GI313960的这一章适用：2.21改换为：
正常负载normalload
正常负载指工具以额定电压或额定电压范国的上限连续运行时所达到的负载，此时施加于主轴的转矩使输人功率（以瓦为单位）等于额定输人功率增加：
2.101斜切割台式组合锯conbined nitre-bench saw一种靠旋转的开齿锯片，用以锯制有色金属材料，诸如铝，木材或类似材料的工具。组合锯装有个台板：一个下台板，用以在斜切翻期间支承工件，并将工件定位在紧靠护栏的位置上；一个上台板.该台板有一条槽缝，锯片穿过该槽缝伸出，工件出该台板支撑，并用手网锯片进给。锯片装在台板E方的悬臂，该悬臂通常绕圆锯支架回转，或直接绕台板回转。在某些情况下，锅片下压动作之庐有~个谢移动作（见图108.图109,图110)。2.102下台板fowertable
用以实施斜划割操作的台板。
2. 103上台板upper table
用以实施台罐操作的台板。
3一般要求
GB13960的这一意适用。
4试验中的一般注意事项
GI31396U)的这一章适用。
5定值
GB13960的这一章适用，
6分类
CR13960的这：-章适用，

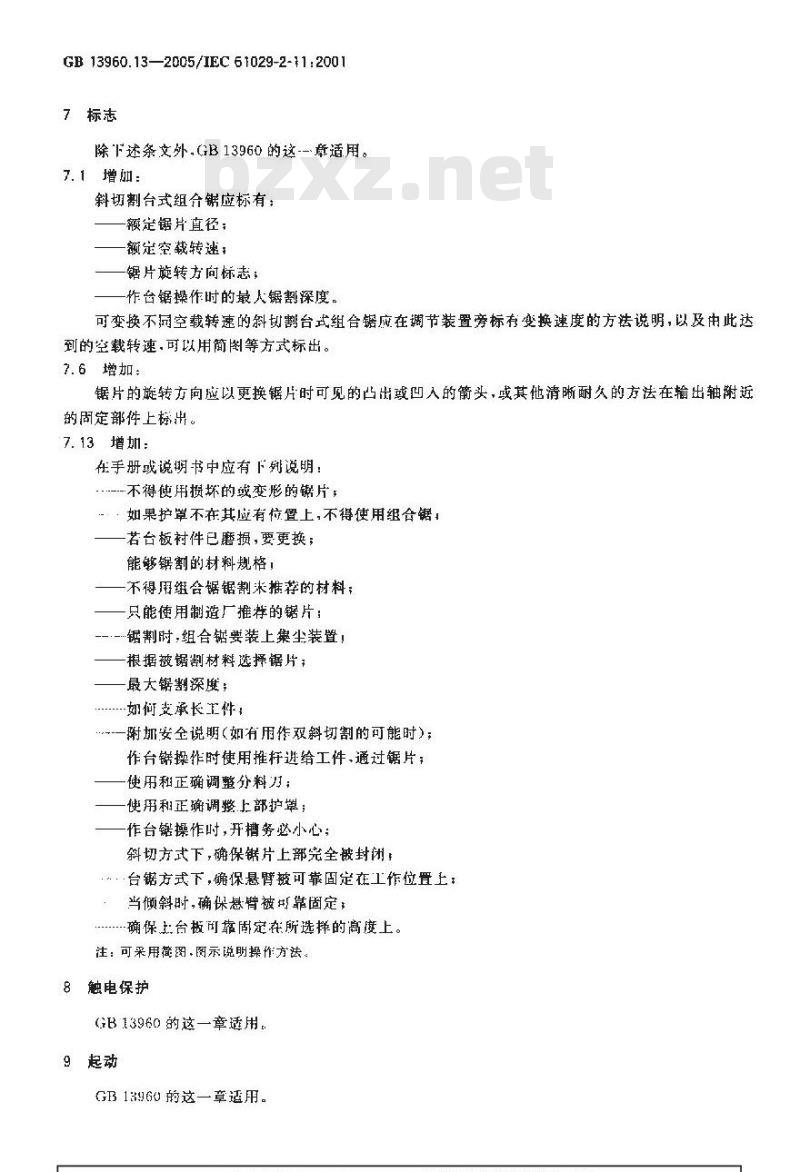

GB13960.13-—2005/IEC 61029-2-11:20017标志
除下述条文外,GB13960的这-一章适用。7.1增加：
斜切割台式组合锯应标有：
额定锯片直径；
额定空载转速：
锯片旋转方向标志；
作台锯操作时的最人锯割深度
可变换不同空载转速的斜划割台式组合锯应在调节装置旁标有变换速度的方法说明，以及由此达到的空载转速.可以用简图等方式标出。7.6增加:
锯片的旋转方向应以更换锯片时可见的凸出或凹入的箭头，或其他清晰耐久的方法在输出轴附近的固定部件上标出。
7. 13 增加：
在手册或说期书中应有下列说明：不得使用损坏的或变形的片，
：如果护罩不在其应有位置上，不得使用组合锯：茗台板衬件已磨损，要更换；
能够锯割的材料规格！
不得用纽合锯锯割未推荐的材料；只能使用制造厂推样的锯片！
一锯割时，组合锯要装上集尘装置！根据被锯割材料选择锯片：
最大锯割深度；
如何支承长工件
…--一附安全说明（如有用作双斜切割的可能时）；作台锑操作时使用推杆进给工件、通过锯片：使用和正确调整分料刀；
使用和正确调整上部护罩；
作台锯操作时，开槽务必小心；斜切方式下，确保锯片上部完全被封闭…台锯方式下，确保悬臀被可靠固定在工作位置王当倾斜时，确保悬臂被可靠固定，确保主台板间靠固定在所选择的高度上。注：可采用微图，图示说明操作方法。8触电保护
GB13960的这一章适用。
9起动
GB13960的这一章适用。

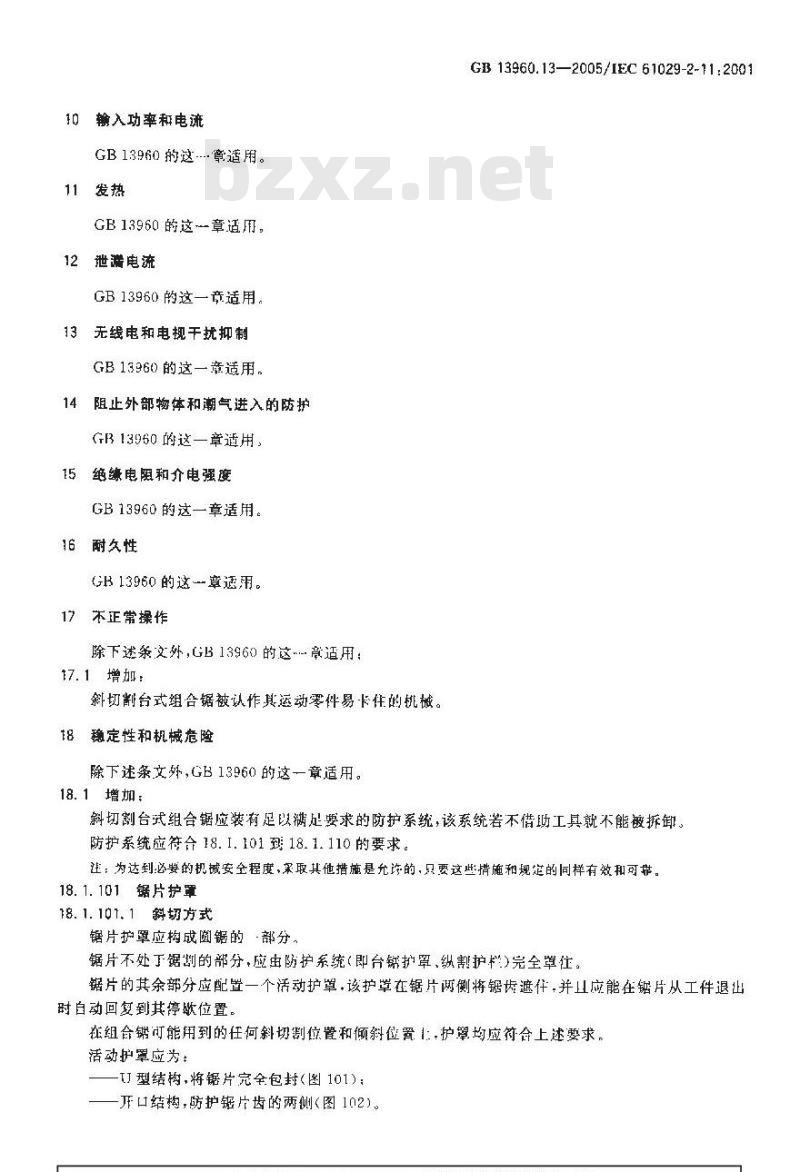

30输入功率和电流
GB13960的这章适用。
11发热
CB13960的这一章适用。
2泄漏电流
GB13960的这一竞适用。
13无线电和电规干扰抑制
GB13960的这一童适用。
14阻止外部物体和潮气进入的防护GB13960的这一章适用，
15绝缘电阳和介电强度
GB13960的这一章适用。
16 耐久性
GB13960的这一章适用。
17不正常操作
除下述条文外，GB13960的这章适用：17. 1增加:
斜切制台式组合锯被认作其运动零件易卡住的机械。18稳定性和机械危险
除下述条文外，GB13960的这一章适用。18.1增加：
GB 13960.13—2005/IEC 61029-2-11:2001斜切割台式组合锯应装有足以满足要求的防护系统，该系统若不借助工具就不能被拆卸。防护系统应符合18.1.101致18.1.110的要求。注：为达到必要的机械安全程度，取其他措施是允许的，只要这些措施和规定的同样有效和可靠。18.1.101锯片护罩
18. 1. 101. 1斜切方式
锯片护罩应构成菌锯的部分，
锯片不处丁锯割的部分，应由防护系统（即台护罩、纵割护栏)完全罩任。锯片的其余部分应配置一个活动护罩，该护罩在锯片两侧将锯遮什.并Ⅱ应能在锯片从工件退出时自动回复到其停嵌位置。
在组合可能用到的任何斜切割位管和倾斜位置1.护罩均应符合上述要求，活动护罩应为：
U型结构，将锯片完全包封（图101)：一开口结构，防护片齿的两侧（图102)。GB 13960.13--2005/1EC 61029-2-11:2001通过在任何可能的位置上用图103的刚性试验探具进行探触来检验。就上述两种结构而胃，活动护罩均应至少防护到护栏F前面的锯片部分（图101和图102）。当组合锯处于停献位臀时，应不可能用手把护罩抬起。通过下述试验来检验，对活动护胃，应施加-个垂直于下台板并经过锯片轴线的100N压力。羽图103的试验探具，应不可能触及锯片齿。18.1.101.2台锯方式
组合锯在上台板上方成有一个护罩,以防护锯片的顶部和前部，该护罩可以是町调节护罩或自动护罩，也可以是两者的组合。
该护罩应设计得：将其调整到在台板上的最高位置时，护罩还能将锯片罩往（图110)。护罩应由这样的材料制成：方一护罩碰到锯片，这种材料（例姆铝、木、塑料)还会把对锯片的伤害到最低程度。
护威构造和固定得尽可能避免碰到锯片。若护罩由非透明材料制成，卿应设置一锯指示线，该指示线与锯片平面对齐。若护罩不直接用分料刀支承，只要其支承件的厚度不大于分料刀的厚度，这种支承件就可以与分料刀列在一条直线上，
可调节护罩应不借助工其就能调节，仙！它应能锁定在为达到所要求防护目的而必须的任意位置工。有动护案应：
a）由于接触到朝锯片移动的被锯割工件而自动开启，通过在护罩底缘进料端处的导入段达到这一要求，
h）与锯翻的工件上表面自动保持接触，遮住锯片的两侧，至少达到齿根以下和工件上表面与分料乃之间的部位；
）在工件移动通过护罩后，自动间复到闭合位置。在任何锯深度上，应不可能触及上台板下方的锯片齿。通过用G313960--1992图1规定的试验触指来检验，18. 1. 102锯台
台板.上为锯片所开的槽缝，宜按实际情况尽可能小（见图104），在锯片穿过台板的周谢部分，应冉诸如塑料、木材或铅等软性材料制戒，通过观察和测量来检验。
18,1.102.1下台板
下台板应设计成将工件支承在紧靠槽缝的范围内。通过观察来检验。
应设置下台板护栏（见101和102中的F)。护栏应伸展到台板的全长，其高度应至少等于斜切方式时最大锯割深度的0，5倍。18.1.102.2上台板
用以在台锯方式时支承工件的台板应符合图105，并应设计成：如果它是可调节的，则必须被可靠地固定在所选择的位置上。
通过测量来检验。
18.1. 103分料刀
组合锯在台锯方式时应装有分料刀。分料刀应刚固定，与锯片平面对齐，排列，以便毫无阻碍地穿过锯割。在调节锯割深度时.分料刀与锯片间的相对位置应无变化。分料力及其刀座应设计成允许调节分料刀，对干能产生额定锯翻深度的10%至90%的所有锯片径而言，分料刀均符合下列条件：GB 13960.13—2005/IEC 61029-2-11:2001a）在上台板1方所整定的锯割深度上，分料刀到锯片齿缘上任意点的径向距离均不应大于5mm
b）分料刀刀尖不应低于齿预5Tml以上（始断106所示），分料刀厚度不应比锯片翻缝宽，也不应比锯片片身薄，
分料刀所具有的硬度应为43 HRC土5 HRC通过观察和测量来检验。
T8. 1. 104 纵割护栏
组合锯在台锯方时应装有纵割护栏。纵割护栏导引面的最低商度应至少等于最大锯割深度。纵割护栏应向台板前方伸展到超过锯片的位置.见图110，通过观察和测量来检验。bzxz.net
18.1.105横截护栏
组合锯可设置一横截护栏，其紧固配置应保证护栏不可能抬起或偏离位置摆动。如横截护栏与锯片接触不可避免，则其靠近锯片的部分施由这样的材料制成：方它碰到转动的诺片时不会裂开，也不会使锯片崩裂。通过观察和量来检验，
18.1.106锯片夹紧压板
锯片夹紧压
锯片夹紧压板的直径应至少为锯片直径的0.20倍，8.1.107排俏11的结构虚使喷出的题粒不会妨操作者的视线，也不会导致们害，18.1.108组合销应设计成，以斜切方式进行错后，锯片自动间复到停歌位置，并应自动锁定在该位置。在作移动期闻，组合锯不应倾倒注：解除锁定的装置应菲握持手的于米操纵。台锯方式时.悬臂应装有将其锁定在工作位置的锁定系统。通过观察来检验。
18.1.109组合锯所具有的各个位发都应这样;从下台板下为不可能熟及锯片。通过观察米检验：
18.1.110可提供一推杆。这种馆况下，推杆应由经得住进给工件所需压力的耐震材料制成。这种材料应即使在推杆碰到锯片时也不会产生危险，例如木材或塑料。推杆尺寸至少应为400mm见图107)，通过观察和测量来检验。
19机械强度
GI3960的这一章适用，
20结构
除下述条文外，GB 13960的这一章适用。20.1B增加：
电源开关或控制器的操动、不应变台板调节的影响：接触开关或控制器也不应受台板调节的限制：20.20增加：
在电压中断面重新恢复后，渠合销不应自动起动。组合锯应装有叫锁定在接通\位置上的电源开关。
对于锯片并非由护罩自动防护的组合.辨片应在工具断开电源后的105内停下来。20.101
GB13960.13—2005/1EC61029-2-11:200120.102组合锯应其有与整机构成-体的吸尘装置，或具有能安装抽吸木屑、粉尘和碎屑的外接吸尘装置的装置。
内部布线
GR13960的这-一章适用。
22组件
GB13960的这~章适用。
电源联接和外接软电缆和软线
GH13960的这章适用。
外接导线的接线端子
GB13960的这帝适用。
接地装置
GB13960的这一章适用。
螺钉及联接件
GB13960的这一章适用。
體电距离、电气简隙和绝缴穿距离GB 13960 的这一章适用。
耐热性、耐燃性和耐需电起痕性GB13960的这--章适用。
9防锈
GB13960的这一章适用。
放射物
GB13960的这
·音适用。
护栏：
护栏。
图101U型护罩
GB 13960.13—2005/IEC 61029-2-11:2001图102开口护罩
GB 13960.13-2005/IEC 61029-2-11:2001手柄
进料衡
图103探具
图 104
台板缠尺寸
单位为毫米
锯片最大直径(D)
GB 13960.13—2005/IEC 61029-2-11:2001进料糖
位为毫米
锯台最小尺寸
横口中心为
闽105锯台尺寸
图106
分料刀位置
75或3/D
职大者
锯片中心。
75或3/D
职大者
GB 13960.13—2005/IEC 61029-2-11:2001(30 ~50) mm
图107
典型推杆示例
图108台锯方式的斜切割台式组合锯
