【国家标准(GB)】 技术制图 图样画法 视图

GB/T17451—1998

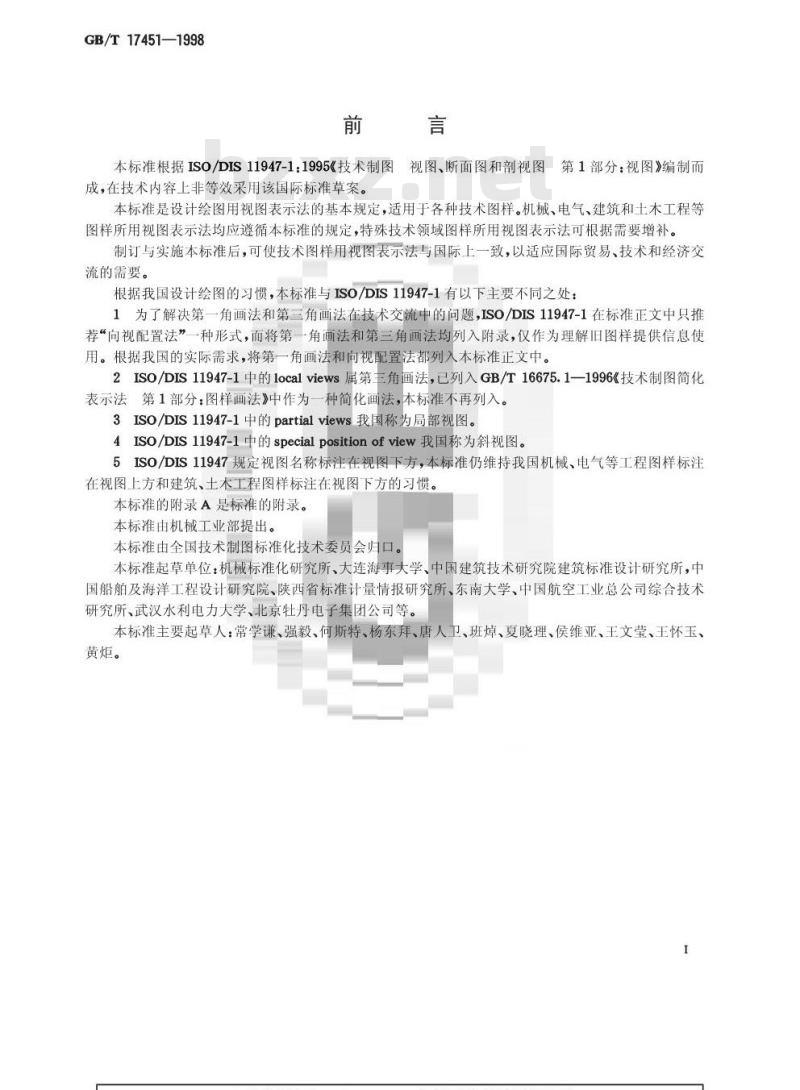

本标准根据ISO/DIS11947-1：1995《技术制图视图、断面图和剖视图第1部分：视图》编制而成，在技术内容上非等效采用该国际标准草案。本标准是设计绘图用视图表示法的基本规定，适用于各种技术图样。机械、电气、建筑和土木工程等图样所用视图表示法均应遵循本标准的规定，特殊技术领域图样所用视图表示法可根据需要增补。制订与实施本标准后，可使技术图样用视图表示法与国际上一致，以适应国际贸易、技术和经济交流的需要。
根据我国设计绘图的习惯，本标准与ISO/DIS11947-1有以下主要不同之处：1为了解决第一角画法和第三角画法在技术交流中的问题，ISO/DIS11947-1在标准正文中只推荐“向视配置法”一种形式，而将第一角画法和第三角画法均列入附录，仅作为理解旧图样提供信息使用。根据我国的实际需求，将第一角画法和向视配置法都列入本标准正文中。2ISO/DIS11947-1中的localviews属第三角画法，已列入GB/T16675.1—1996《技术制图简化表示法第1部分：图样画法》中作为一种简化画法，本标准不再列入。3ISo/DIS11947-1中的partialviews我国称为局部视图。4ISO/DIS11947-1中的special positionof view我国称为斜视图。5ISO/DIS11947规定视图名称标注在视图下方，本标准仍维持我国机械、电气等工程图样标注在视图上方和建筑、土木工程图样标注在视图下方的习惯，本标准的附录A是标准的附录。
本标准由机械工业部提出。
本标准由全国技术制图标准化技术委员会归口。本标准起草单位：机械标准化研究所、大连海事大学、中国建筑技术研究院建筑标准设计研究所，中国船舶及海洋工程设计研究院、陕西省标准计量情报研究所、东南大学、中国航空工业总公司综合技术研究所、武汉水利电力大学、北京牡丹电子集团公司等。本标准主要起草人：常学谦、强毅、何斯特、杨东拜、唐人卫、班煤、夏晓理、侯维亚、王文莹、王怀玉、黄炬。
GB/T17451—1998
ISO前言
ISO（国际标准化组织)是由各国标准化团体(ISO成员团体）组成的世界性的联合组织。制定国际标准的工作通常由ISO的技术委员会完成。各成员团体若对某技术委员会确立的项目感兴趣，均有权参加该委员会的工作。与ISO保持联系的各国际组织（官方的或非官方的）也可参加有关工作。在电工技术标准化方面，ISO与国际电工委员会(IEC)保持密切合作关系。由技术委员会通过的国际标准草案提交各成员团体表决，需取得至少75%参加的成员团体的同意，才能作为国际标准正式发布。国际标准ISO/DIS11947-1由国际标准化组织ISO/TC10\技术制图，产品定义及有关文件”技术委员会起草。ISO/DIS11947在《技术制图视图、断面图和剖视图》的同一名称下含有以下部分：第1部分：视图
第2部分：断面图和剖视图免费标准下载网bzxz
第3部分：断面和面区域的表示法ISO/DIS11947的本部分是ISO128相对应修订的部分。ISO/DIS11947本部分的附录A仅作为提供信息所用。1范围

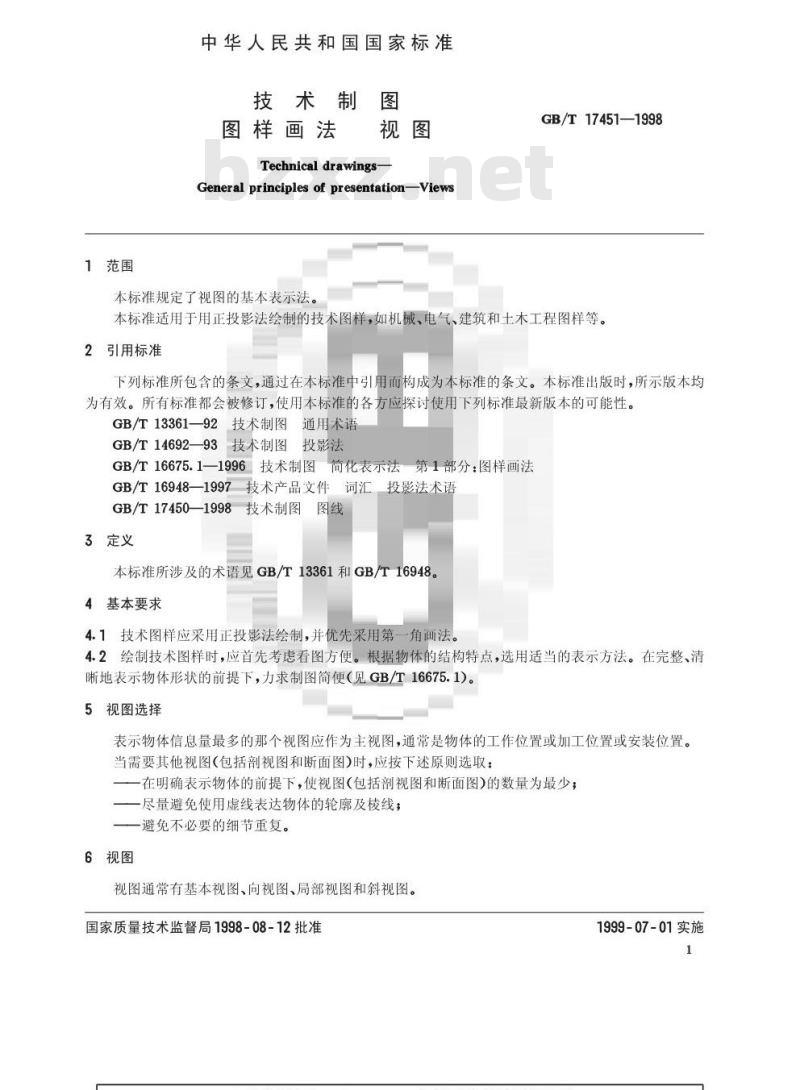

中华人民共和国国家标准
技术制图
图样画法
Technical drawings
General principles of presentation-Views本标准规定了视图的基本表示法。GB/T17451—1998
本标准适用于用正投影法绘制的技术图样，如机械、电气、建筑和土木工程图样等。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T13361—92技术制图通用术语GB/T14692—93技术制图投影法
GB/T16675.1—1996技术制图简化表示法第1部分：图样画法GB/T16948—1997技术产品文件词汇投影法术语GB/T17450—1998技术制图图线
3定义
本标准所涉及的术语见GB/T13361和GB/T16948。4基本要求
4.1技术图样应采用正投影法绘制，并优先采用第一角画法。4.2绘制技术图样时，应首先考虑看图方便。根据物体的结构特点，选用适当的表示方法。在完整、清晰地表示物体形状的前提下，力求制图简便（见GB/T16675.1）。5视图选择
表示物体信息量最多的那个视图应作为主视图，通常是物体的工作位置或加工位置或安装位置。当需要其他视图（包括剖视图和断面图)时，应按下述原则选取：在明确表示物体的前提下，使视图（包括剖视图和断面图)的数量为最少；尽量避免使用虚线表达物体的轮廊及棱线；避免不必要的细节重复。
6视图
视图通常有基本视图、向视图、局部视图和斜视图。国家质量技术监督局1998-08-12批准1999-07-01实施

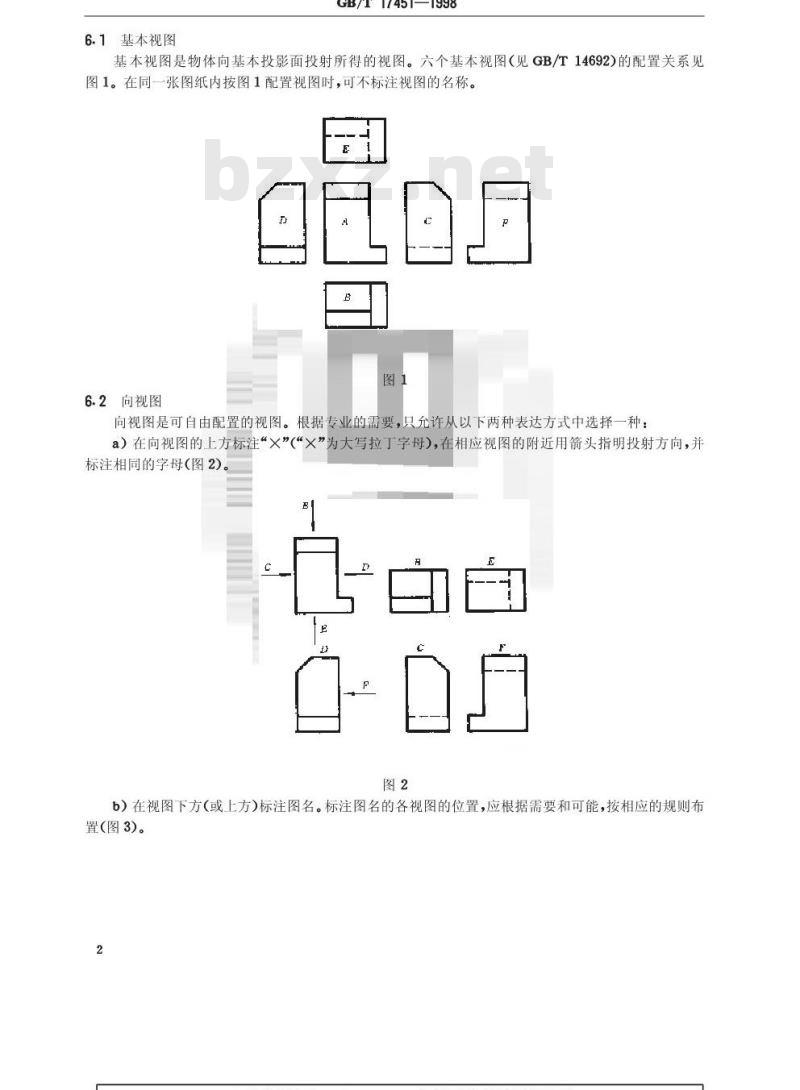

6.1基本视图
GB/T17451—1998
基本视图是物体向基本投影面投射所得的视图。六个基本视图（见GB/T14692)的配置关系见图1。在同一张图纸内按图1配置视图时，可不标注视图的名称。图1
6.2向视图
向视图是可自由配置的视图。根据专业的需要，只允许从以下两种表达方式中选择一种：a）在向视图的上方标注“×”（“×”为大写拉丁字母），在相应视图的附近用箭头指明投射方向，并标注相同的字母（图2)。
b）在视图下方（或上方）标注图名。标注图名的各视图的位置，应根据需要和可能，按相应的规则布置（图3)。

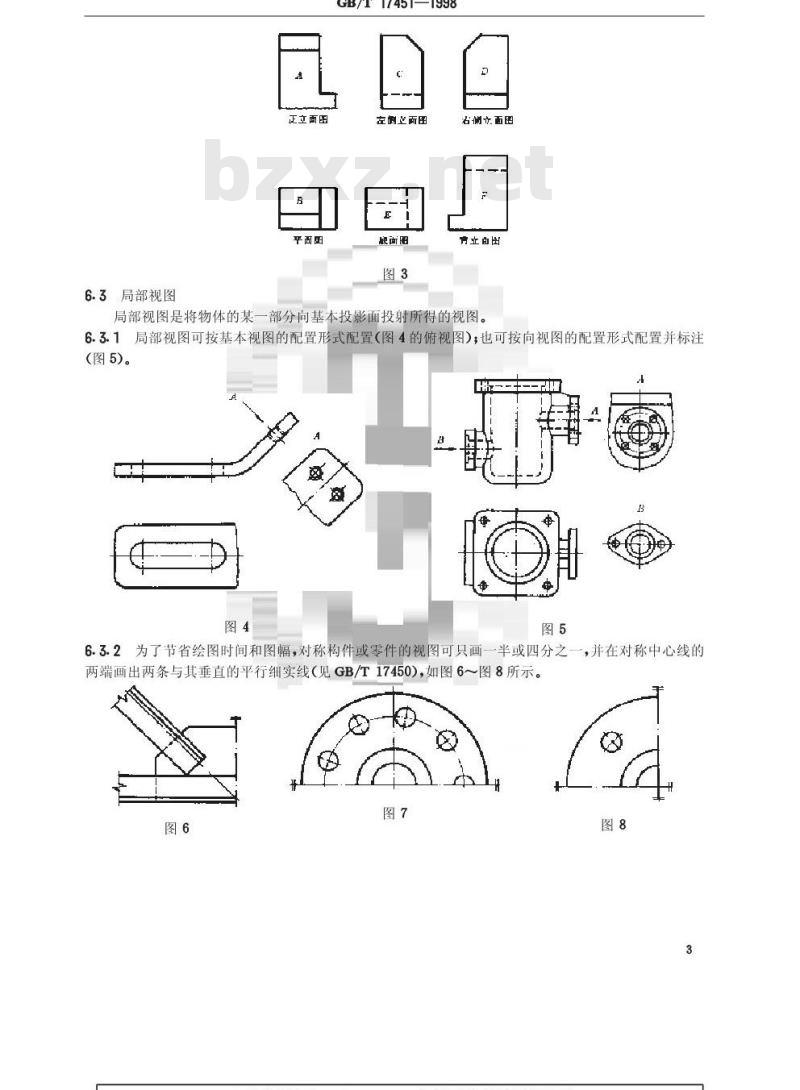

6.3局部视图
正立面图
平面田
GB/T17451—1998
左上面图
沾谢书面图
局部视图是将物体的某一部分向基本投影面投射所得的视图。6.3.1局部视图可按基本视图的配置形式配置（图4的俯视图）；也可按向视图的配置形式配置并标注（图5)。
6.3.2为了节省绘图时间和图幅，对称构件或零件的视图可只画一一半或四分之一，并在对称中心线的两端画出两条与其垂直的平行细实线（见GB/T17450)，如图6～图8所示。图6
6.4斜视图
GB/T17451—1998
斜视图是物体向不平行于基本投影面的平面投射所得的视图。6.4.1斜视图通常按向视图的配置形式配置并标注（图4、图9)。6.4.2必要时，允许将斜视图旋转配置。表示该视图名称的大写拉丁字母应靠近旋转符号的箭头端（图10)，也允许将旋转角度标注在字母之后（图11)。30
h=符号与字体高度
10%或
符号笔画宽度=
GB/T17451—1998
附录A
(标准的附录）
旋转符号的尺寸和比例
