【国家标准(GB)】 集装袋运输包装尺寸系列

GB/T17448-1998

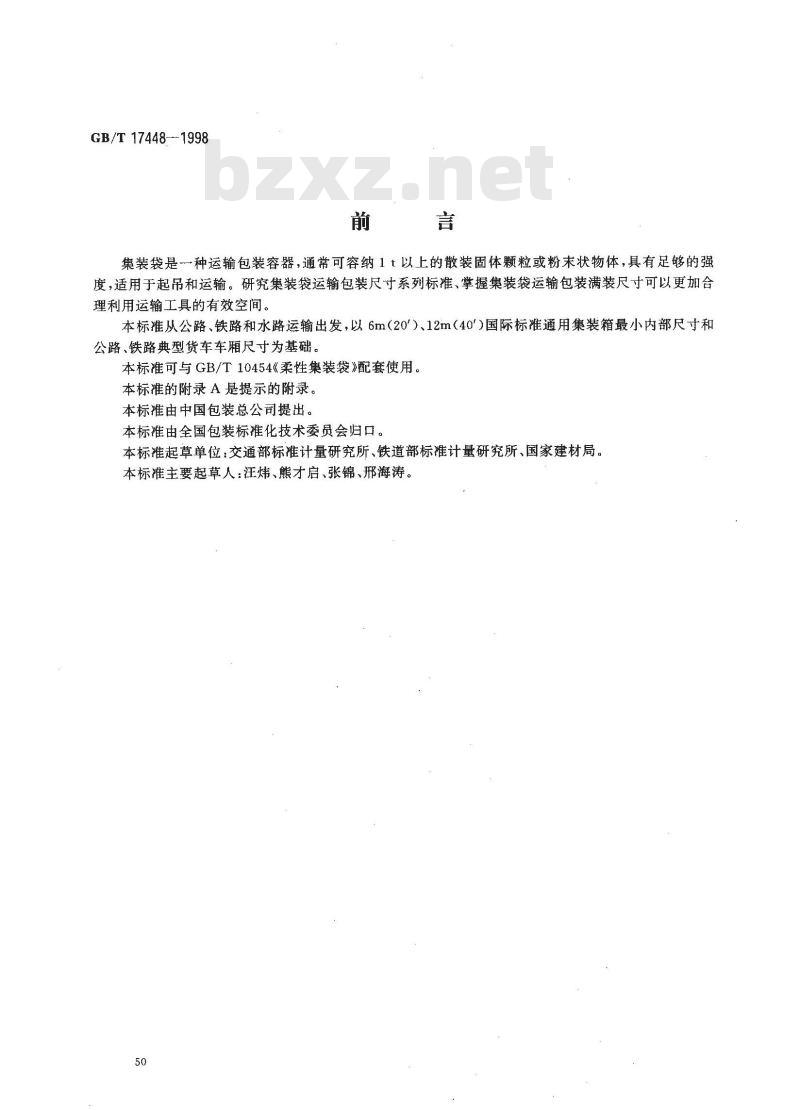

集装袋是一种运输包装容器，通常可容纳1t以上的散装固体颗粒或粉末状物体，具有足够的强度，适用于起吊和运输。研究集装袋运输包装尺寸系列标准、掌握集装袋运输包装满装尺寸可以更加合理利用运输工具的有效空间。
本标准从公路、铁路和水路运输出发，以6m（20°）、12m（40°）国际标准通用集装箱最小内部尺寸和公路、铁路典型货车车厢尺寸为基础。本标准可与GB/T10454《柔性集装袋》配套使用。本标准的附录A是提示的附录。
本标准由中国包装总公司提出。本标准由全国包装标准化技术委员会归口。本标准起草单位：交通部标准计量研究所、铁道部标准计量研究所、国家建材局。本标准主要起草人：汪炜、熊才启、张锦、邢海涛。50
1范围

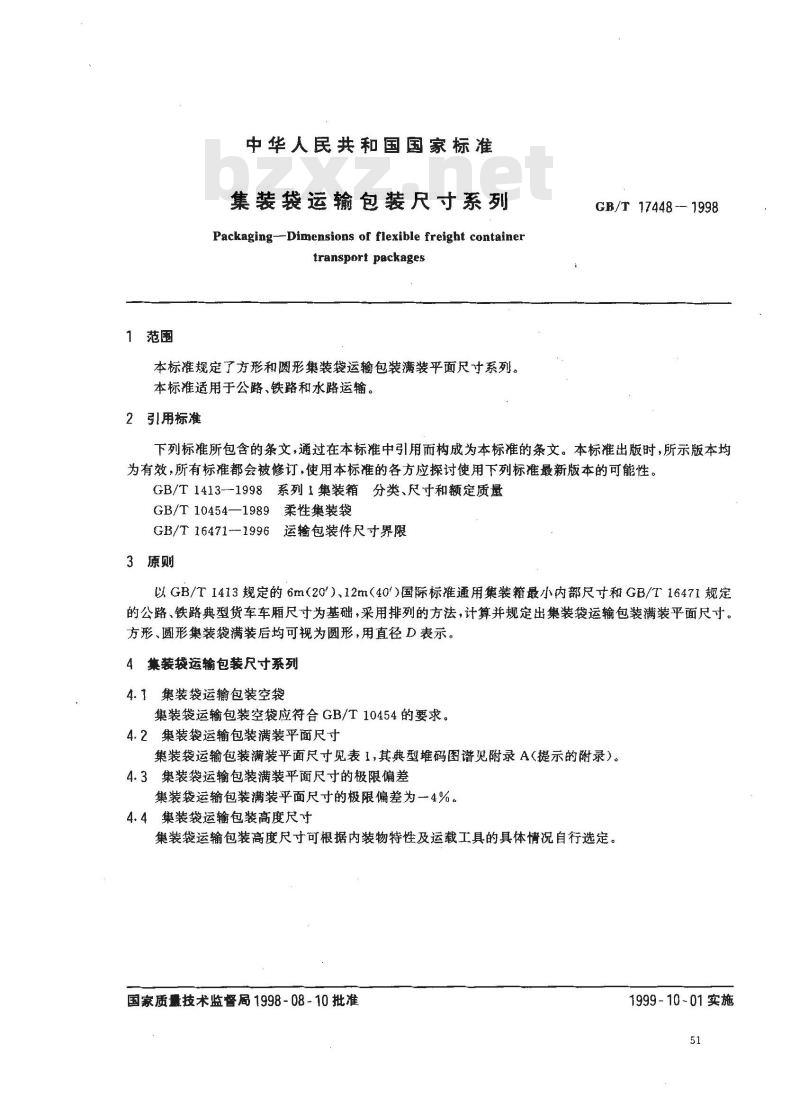

中华人民共和国国家标准
集装袋运输包装尺寸系列
Packaging--Dimensions of flexible freight containertransport packages
本标准规定了方形和圆形集装袋运输包装满装平面尺寸系列。本标准适用于公路、铁路和水路运输。2引用标准
GB/T174481998
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1413-1998系列1集装箱分类、尺寸和额定质量GB/T10454—1989柔性集装袋
GB/T16471-1996运输包装件尺寸界限3原则
以GB/T1413规定的6m（20）、12m（40)国际标推通用集装箱最小内部尺寸和GB/T16471规定的公路、铁路典型货车车厢尺寸为基础，采用排列的方法，计算并规定出集装袋运输包装满装平面尺寸。方形、圆形集装袋满装后均可视为圆形，用直径D表示。4集装袋运输包装尺寸系列
4.1集装袋运输包装空袋
集装袋运输包装空袋应符合GB/T10454的要求。4.2集装袋运输包装满装平面尺寸集装袋运输包装满装平面尺寸见表1，其典型堆码图谱见附录A（提示的附录）。4.3集装袋运输包装满装平面尺寸的极限偏差集装袋运输包装满装乎面尺寸的极限偏差为一4%。4.4集装袋运输包装高度尺寸
集装袋运输包装高度尺寸可根据内装物特性及运载工具的具体情况自行选定。国家质量技术监督局1998-08-10批准1999-10-01实施
直径D
1）为优先选用尺寸。
GB/T17448-—1998

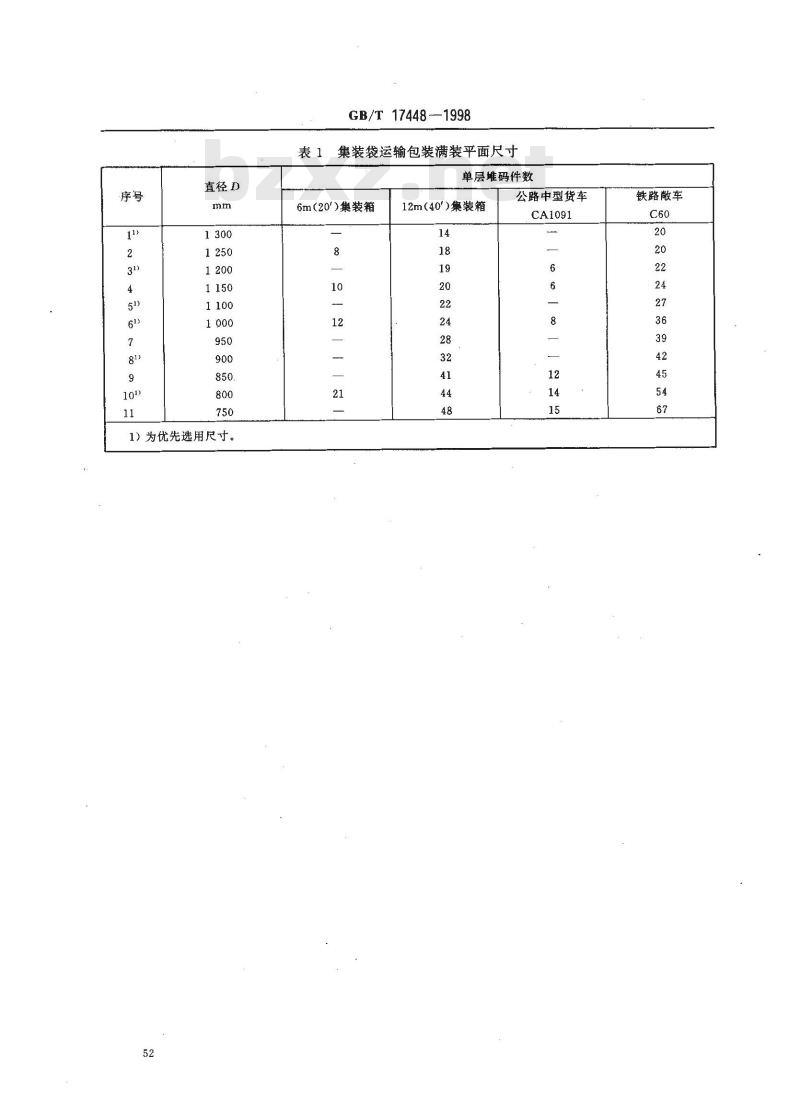

表1集装袋运输包装满装平面尺寸单层堆码件数
6m（20）集装箱
12m（40°）集装箱
公路中型货车
CA1091
铁路车
GB/T 17448 --1998

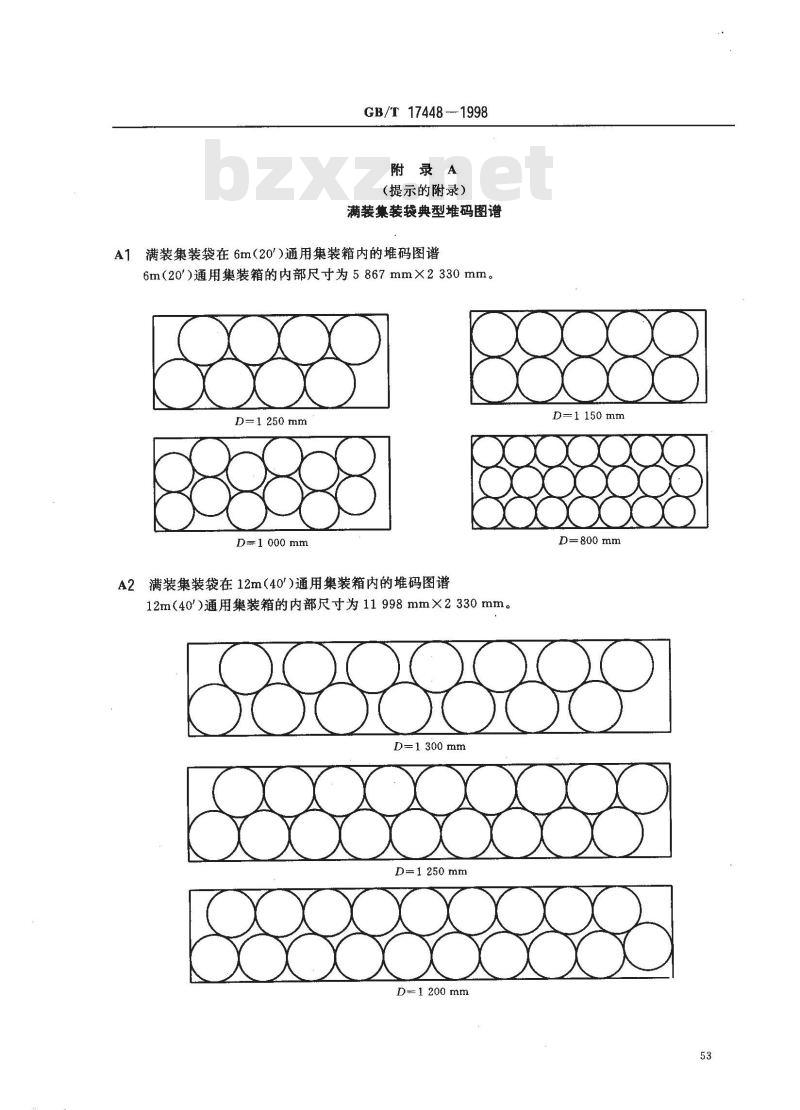

附录A
(提示的附录）
满装集装袋典型堆码图谱
A1满装集装袋在6m（20°）通用集装箱内的堆码图谱6m（20）通用集装箱的内部尺寸为5867mm×2330mm。D=1250mm
D=1000 mm
A2满装集装袋在12m（40°）通用集装箱内的堆码图谱12m（40）通用集装箱的内部尺寸为11998mm×2330mm。D-1300mm
D=1 250 mm
D=1 200 mm
D=1 150 mm
D=800 mm
GB/T 17448 -1998
D=1 100 mm
D=1000 mm
D=950 mm
D=850 mm
D=800 mm
GB/T 17448—1998
D=750 mm
A3满装集装袋在公路中型货车CA1091上的堆码图谱中型货车CA1091的车厢尺寸为4200mm×2300mm。200mm
D=800 mm

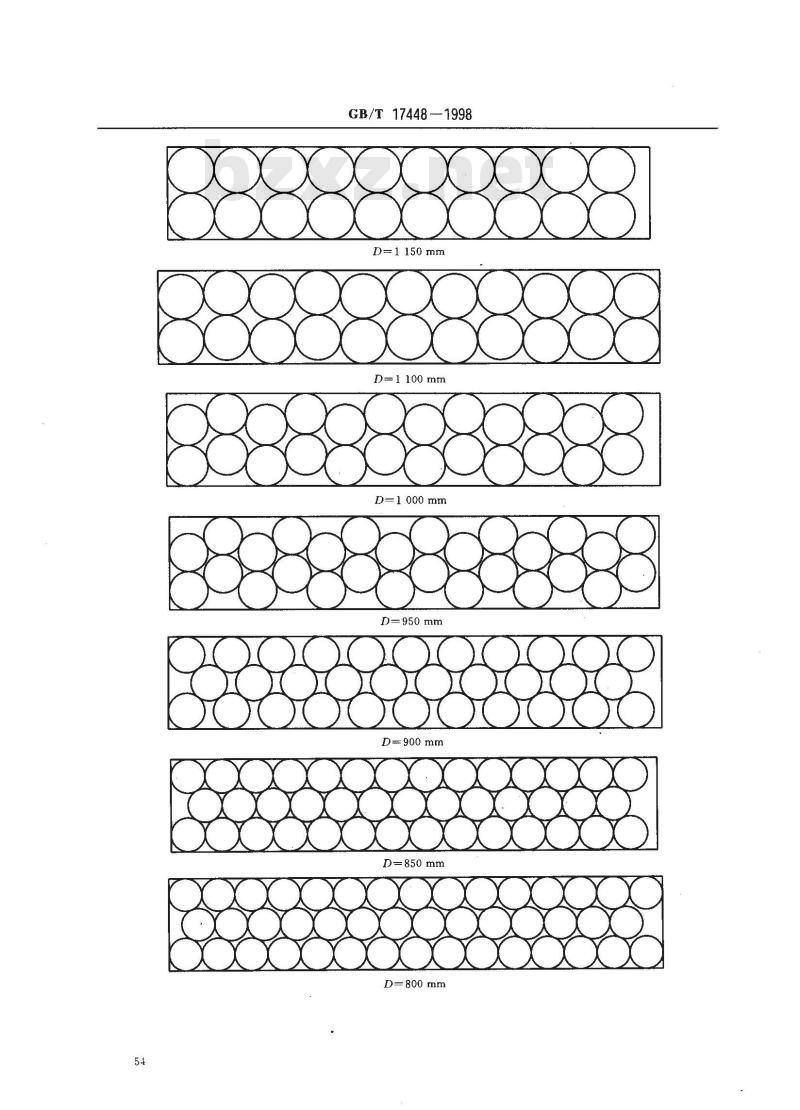

A4满装集装袋在铁路散车C60上的堆码图谱铁路车C60的车厢尺寸为12930mm×2820.mm。D=1300 mmbzxZ.net
D=1 250 mm
=1150mm
D=750 mm
GB/T 17448 -1998
0-1 200 mm
D=1 150 mm
D=1 100 mm
1000 mn
D=950 mn
D=900 mm
GB/T 17448—1998
D=850 mm
D=800m
D=750mm
