【国家标准(GB)】 水的混凝、絮凝杯罐试验方法

GB/T 16881--1997

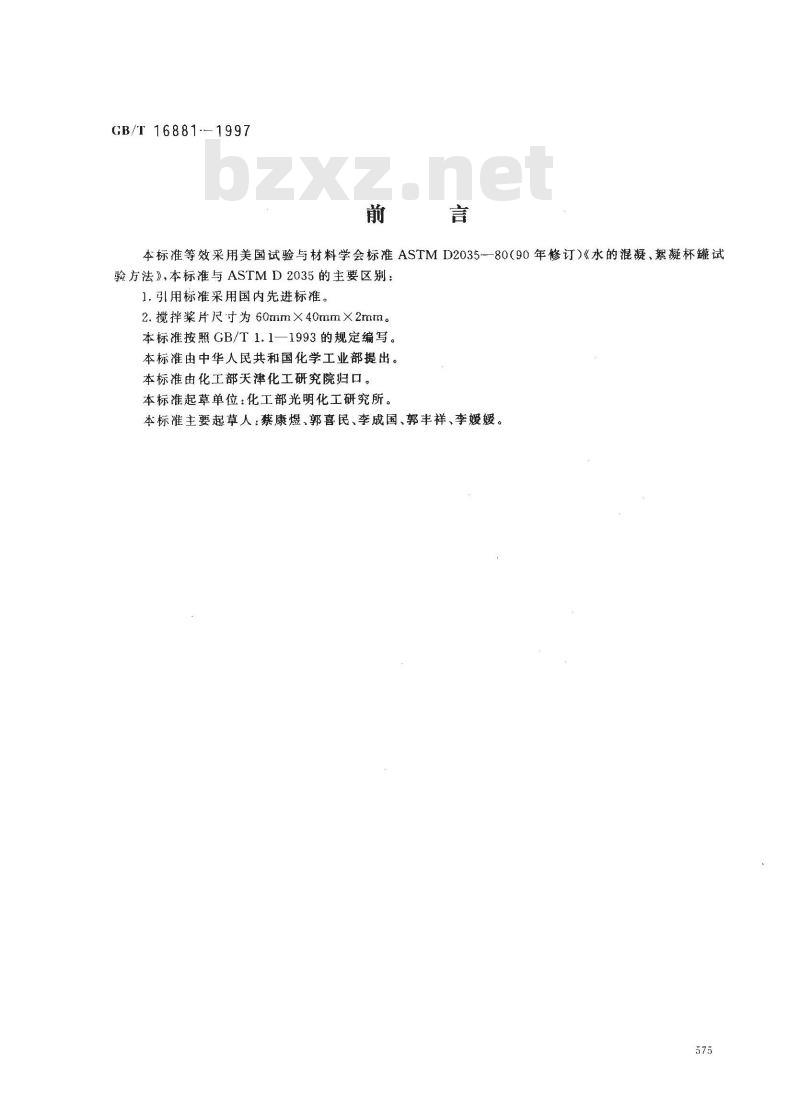

本标准等效采用美国试验与材料学会标准ASTMD2035-80（90年修订）《水的混凝、絮凝杯罐试验方法》，本标准与ASTMD2035的主要区别：1.引用标准采用国内先进标准。2.搅拌桨片尺寸为60mm×40mmX2mm。本标准按照GB/T1.1—1993的规定编写。本标准由中华人民共和国化学工业部提出。本标准由化工部天津化工研究院归口。本标准起草单位：化工部光明化工研究所。本标准主要起草人：蔡康煜、郭喜民、李成国、郭丰祥、李媛媛。575
1范围

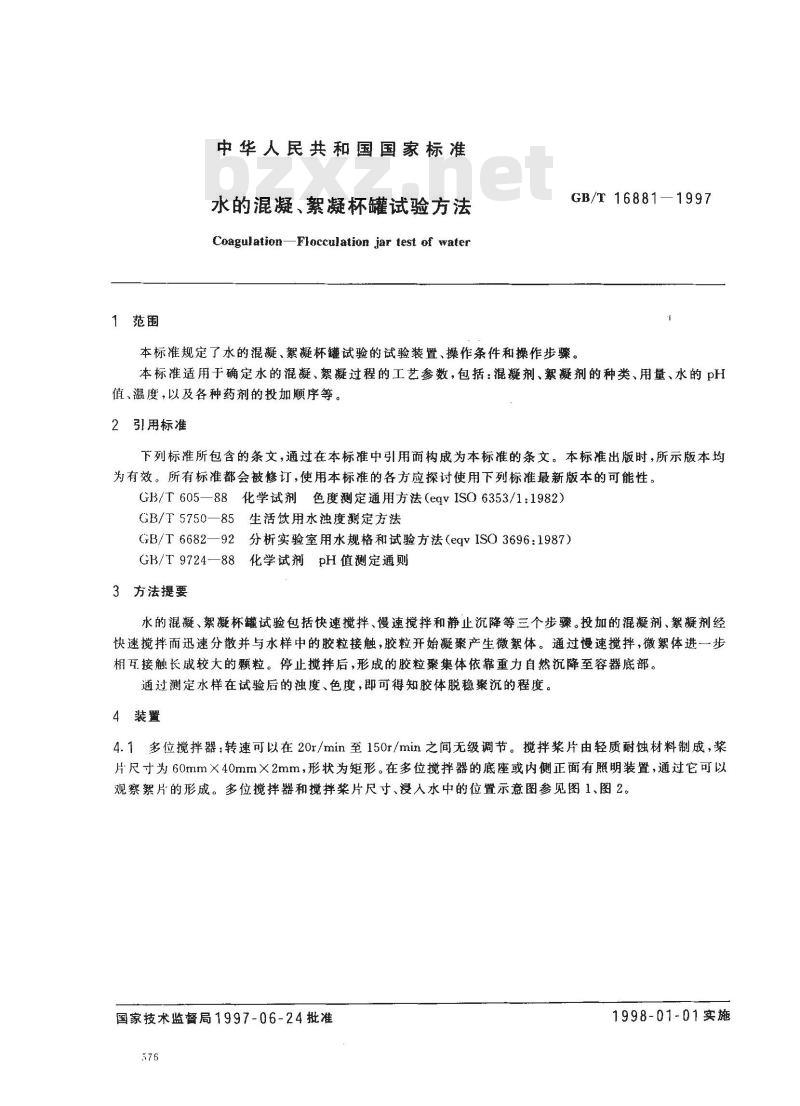

中华人民共和国国家标准
水的混凝、絮凝杯罐试验方法
CoagulationFlocculation jar lest of waterGB/T16881-1997
本标准规定了水的混凝、絮凝杯罐试验的试验装置、操作条件和操作步骤。本标准适用于确定水的混凝、凝过程的工艺参数，包括：混凝剂、絮凝剂的种类、用量、水的pH值、温度，以及各种药剂的投加顺序等。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T605—88化学试剂色度测定通用方法（eqvISO6353/1:1982）GB/T5750-85生活饮用水浊度测定方法GB/T6682—92分析实验室用水规格和试验方法（eqvISO3696：1987）GB/T9724—88化学试剂pH值测定通则3方法提要
水的混凝、絮凝杯罐试验包括快速搅拌、慢速搅拌和静止沉降等三个步骤。投加的混凝剂、絮凝剂经快速搅拌而迅速分散并与水样中的胶粒接触，胶粒开始凝聚产生微絮体。通过慢速搅拌，微絮体进一步相互接触长成较大的颗粒。停止搅拌后，形成的胶粒聚集体依靠重力自然沉降至容器底部。通过测定水样在试验后的浊度、色度，即可得知胶体脱稳聚沉的程度。4装置
4.1多位搅拌器：转速可以在20r/min至150r/min之间无级调节。搅拌浆片由轻质耐蚀材料制成，浆片尺寸为60mm×40mm×2mm，形状为矩形。在多位搅拌器的底座或内侧正面有照明装置，通过它可以观察絮片的形成。多位揽拌器和搅拌浆片尺寸、浸人水中的位置示意图参见图1、图2。国家技术监督局1997-06-24批准576免费标准下载网bzxz
1998-01-01实施
GB/T16881--1997

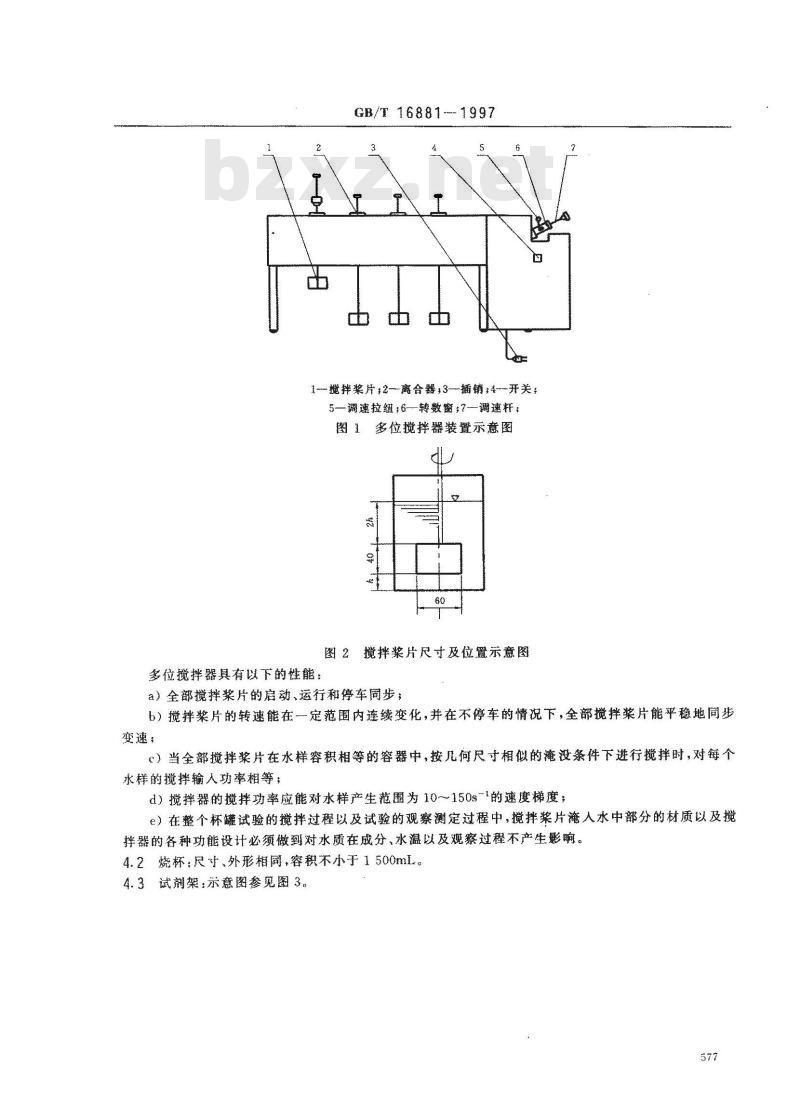

1-搅拌浆片;2—离合器，3摊销：4开关：5—调速扰纽6—转数密；7调速轩；图1多位搅拌器装置示意图
图2搅拌浆片尺寸及位置示意图
多位搅拌器具有以下的性能：
a）全部搅拌浆片的启动、运行和停车同步；b）搅拌浆片的转速能在一定范围内连续变化，并在不停车的情况下，全部搅拌奖片能平稳地同步变速；
）当全部搅拌浆片在水样容积相等的容器中，按几何尺寸相似的灌没条件下进行揽拌时，对每个永样的搅拌输人功率相等：
d）搅拌器的搅拌功率应能对水样产生范围为10~150s=1的速度梯度；e）在整个杯罐试验的搅拌过程以及试验的观察测定过程中，搅拌浆片灌人水中部分的材质以及搅拌器的各种功能设计必须做到对水质在成分、水温以及观察过程不产生影响。4.2烧杯：尺寸、外形相同，容积不小于1500mL。4.3试剂架：示意图参见图3。
5操作步骤
GB/T 16881-1997

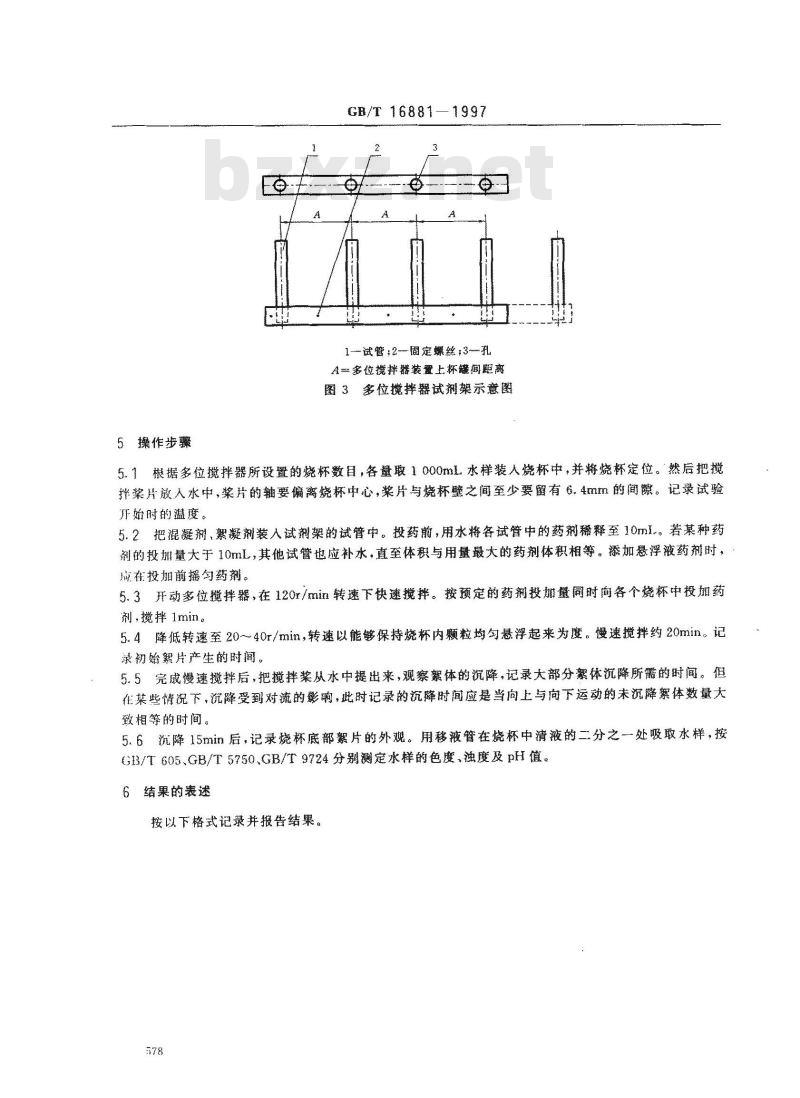

1-试管；2固定螺丝；3孔
A二多位搅拌器装置上杯罐擀距离图3多位搅拌器试剂架示意图
5.1根据多位搅拌器所设置的烧杯数目，各量取1000mL水样装人烧杯中，并将烧杯定位。然后把搅拌浆片放入水中，桨片的轴要偏离烧杯中心，浆片与烧杯壁之间至少要留有6.4mm的间。记录试验开始时的温度。
5.2把混凝剂，絮凝剂装人试剂架的试管中。投药前，用水将各试管中的药剂稀释至10ml。若某种药剂的投加量大于10mL，其他试管也应补水，直至体积与用量大的药剂体积相等。添加悬浮液药剂时，应在投加前播匀药剂。
5.3开动多位税拌器，在120r/min转速下快速搅拌。按预定的药剂投加量同时向各个烧杯中投加药剂，搅拌1min。
5.4降低转速至20～40r/min，转速以能够保持烧杯内颗粒均勾悬浮起来为度。慢速揽拌约20min。记录初始絮片产生的时间。
5.5完成慢速搅拌后，把揽拌桨从水中提出来，观察絮体的沉降，记录大部分絮体沉降所的时间。但在某些情况下，沉降受到对流的影响，此时记录的沉降时间应是当向上与尚下运动的未沉降体数量大致相等的时间。
5.6沉降15min后，记录烧杯底部片的外观。用移液管在烧杯中清液的二分之一处吸取水样，按GB/T605、GB/T5750、GB/T9724分别测定水样的色度、强度及pH值。6结果的表述
按以下格式记录并报告结果。
加药顺序
及剂量
(mg/u)
快撇速度(r/min）
快搅时间（min）
慢搅速度（r/min）
携时间（min）
温度(℃)
GB/T16881--1997

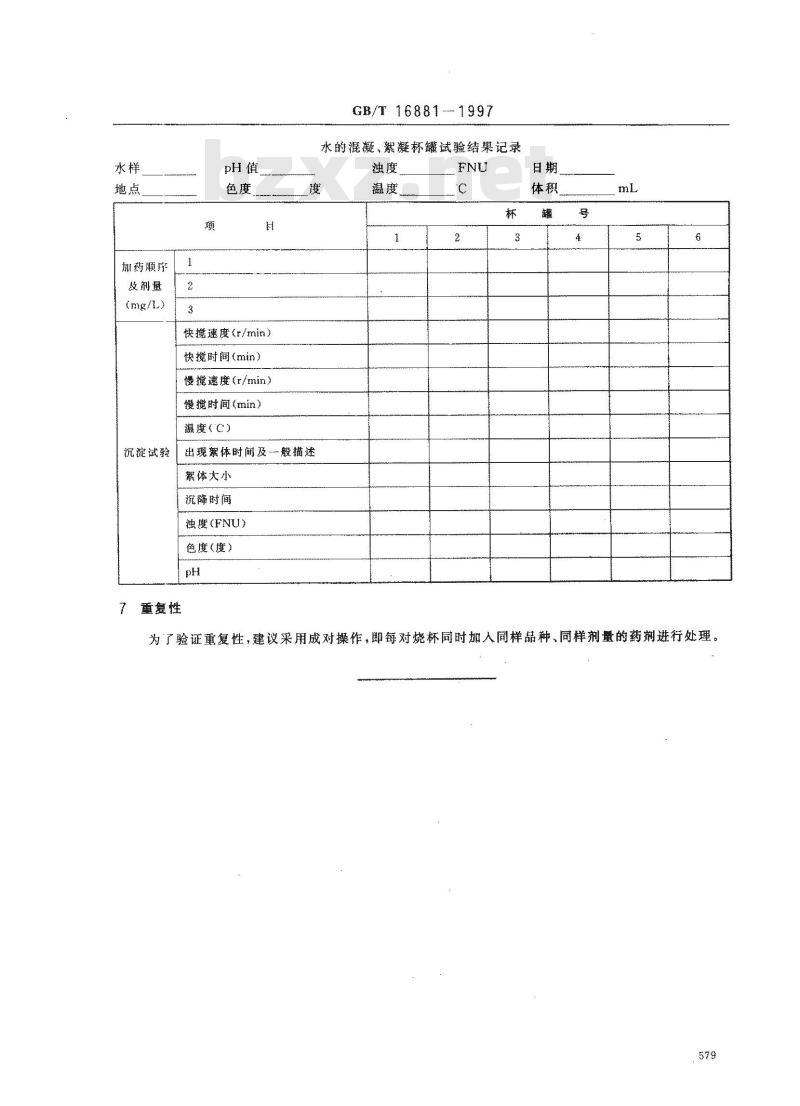

水的混凝、素凝杯罐试验结果记录浊度
出现駕体时间及-一般描述
沉淀试验
絮体大小
沉降时间
浊度(FNU)
色度(度）
重复性
为了验证重复性，建议采用成对操作，即每对烧杯同时加人同样品种，同样剂量的药剂进行处理。579
