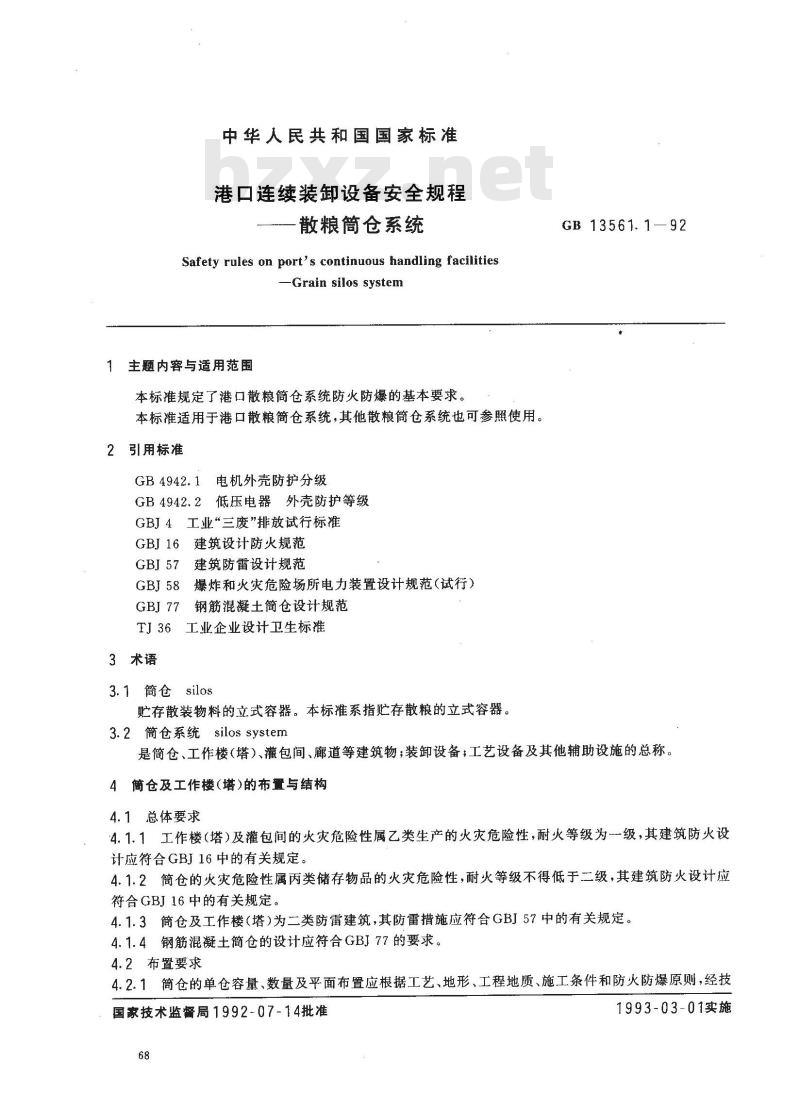

港口连续装卸设备安全规程
散粮简仓系统
Safety rules on port's continuous handling facilities-Grain silos system
主题内容与适用范围
本标准规定了港口散粮筒仓系统防火防爆的基本要求。本标准适用于港口散粮筒仓系统，其他散粮筒仓系统也可参照使用。2引用标准bZxz.net
GB4942.1电机外壳防护分级
GB4942.2低压电器外壳防护等级GBJ4工业“三废”排放试行标准GBJ16建筑设计防火规范
GBJ57建筑防雷设计规范
GBJ58爆炸和火灾危险场所电力装置设计规范（试行）GBJ77钢筋混凝土简仓设计规范
TJ36工业企业设计卫生标准
3术语
3.1筒仓silos
贮存散装物料的立式容器。本标准系指贮存散粮的立式容器。3.2筒仓系统silos system
GB 13561. 1—92
是筒仓、工作楼（塔）、灌包间、廊道等建筑物；装卸设备；工艺设备及其他辅助设施的总称。4簡仓及工作楼（塔)的布置与结构4.1总体要求
4.1.1工作楼（塔)及灌包间的火灾危险性属乙类生产的火灾危险性，耐火等级为级，其建筑防火设计应符合GBJ16中的有关规定。
4.1.2简仓的火灾危险性属丙类储存物品的火灾危险性，耐火等级不得低于二级，其建筑防火设计应符合GBJ16中的有关规定。
4.1.3筒仓及工作楼（塔）为二类防雷建筑，其防雷措施应符合GBJ57中的有关规定。4.1.4钢筋混凝土简仓的设计应符合GBJ77的要求。4.2布置要求
4.2.1筒仓的单仓容量、数量及平面布置应根据工艺、地形、工程地质、施工条件和防火防爆原则，经技国家技术监督局1992-07-14批准68
1993-03-01实施
GB13561.1—92
术、经济、安全三方面比较，综合考虑后确定。4.2.2钢筋混凝土结构的筒仓和工作楼（塔），与其他建筑物的间隔距离应大于30m，如因老港改造条件所限，不能达到30m时，可适当缩小距离，但不得小于15m。4.2.3当工作楼（塔）采用设有轻型防爆墙板的金属结构或钢筋混凝土框架结构时，与其他建筑物的间隔距离应大于15m，如因老港改造条件所限，不能达到15m时，可适当缩小距离，但不得小于9m。4.2.4休息室、值班室等应远离筒仓，如必须贴邻筒仓时，应采用-一、二级耐火等级建筑，并应采用耐火极限不低于3h的非燃烧体防护墙隔开和设置直通室外或疏散楼梯的安全出口。4.2.5变电所及配电所的设置应符合GBJ58中的有关规定。4.3结构要求

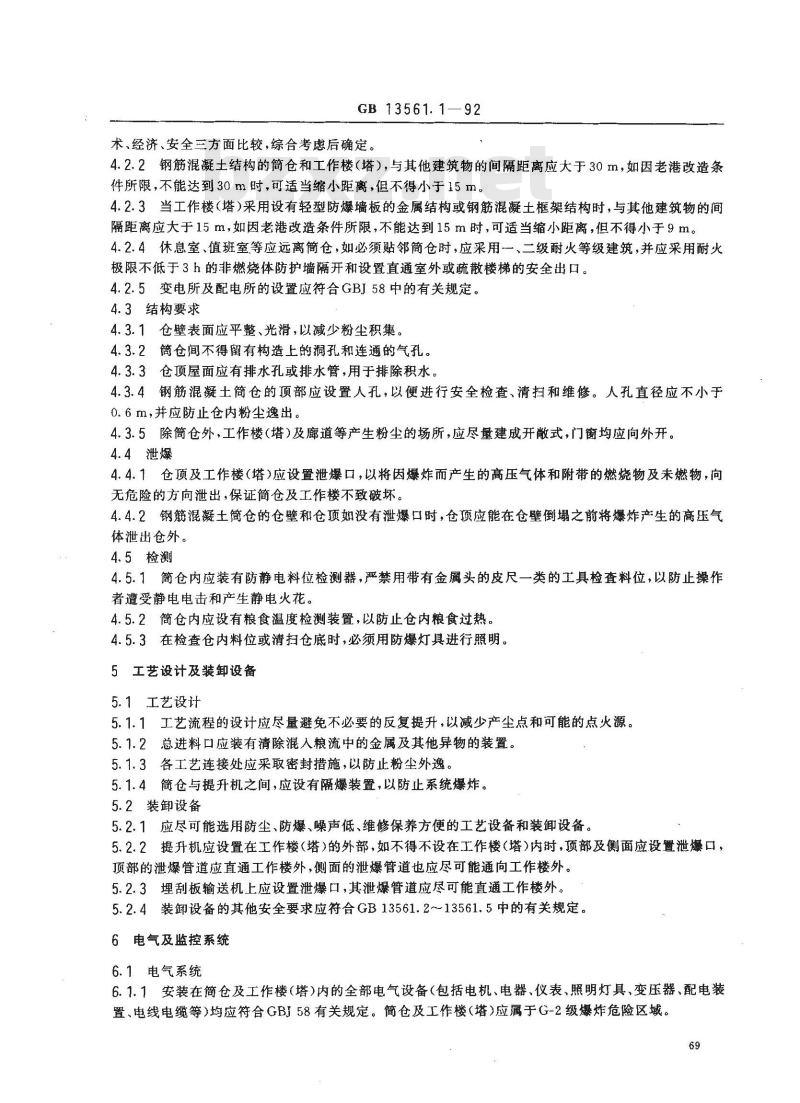

4.3.1仓壁表面应平整、光滑，以减少粉尘积集。4.3.2筒仓间不得留有构造上的洞孔和连通的气孔。4.3.3仓顶屋面应有排水孔或排水管，用于排除积水。4.3.4钢筋混凝土筒仓的顶部应设置人孔，以便进行安全检查、清扫和维修。人孔直径应不小于0.6 m，并应防止仓内粉尘逸出。4.3.5除筒仓外，工作楼（塔）及廊道等产生粉尘的场所，应尽量建成开散式，门窗均应向外开。4.4泄爆
4.4.1仓顶及工作楼（塔）应设置泄爆口，以将因爆炸而产生的高压气体和附带的燃烧物及未燃物，向无危险的方向泄出，保证简仓及工作楼不致破坏。4.4.2钢筋混凝土筒仓的仓壁和仓顶如没有泄爆口时，仓顶应能在仓壁倒塌之前将爆炸产生的高压气体泄出仓外。
4.5检测
4.5.1简仓内应装有防静电料位检测器，严禁用带有金属头的皮尺一类的工具检查料位，以防止操作者遭受静电电击和产生静电火花。4.5.2简仓内应设有粮食温度检测装置，以防止仓内粮食过热。4.5.3在检查仓内料位或清扫仓底时，必须用防爆灯具进行照明。5工艺设计及装卸设备
5.1工艺设计
5.1.1工艺流程的设计应尽量避免不必要的反复提升，以减少产尘点和可能的点火源。5.1.2总进料口应装有清除混人粮流中的金属及其他异物的装置。5.1.3各工艺连接处应采取密封措施，以防止粉尘外逸。5.1.4简仓与提升机之间，应设有隔爆装置，以防止系统爆炸。5.2装卸设备
5.2.1应尽可能选用防尘、防爆、噪声低、维修保养方便的工艺设备和装卸设备。5.2.2提升机应设置在工作楼（塔）的外部，不得不设在工作楼（塔）内时，顶部及侧面应设置泄爆口，顶部的泄爆管道应直通工作楼外，侧面的泄爆管道也应尽可能通向工作楼外。5.2.3埋刮板输送机上应设置泄爆口，其泄爆管道应尽可能直通工作楼外。5.2.4装卸设备的其他安全要求应符合GB13561.213561.5中的有关规定。6电气及监控系统
6.1电气系统
6.1.1安装在简仓及工作楼（塔）内的全部电气设备（包括电机、电器、仪表、照明灯具、变压器、配电装置、电线电缆等）均应符合GBJ58有关规定。简仓及工作楼（塔）应属于G-2级爆炸危险区域。69
GB 13561.1—92
6.1.2安装在筒仓及工作楼（塔）内的所有电机、电器的防护等级应符合GB4942.1及GB4942.2的有关规定。

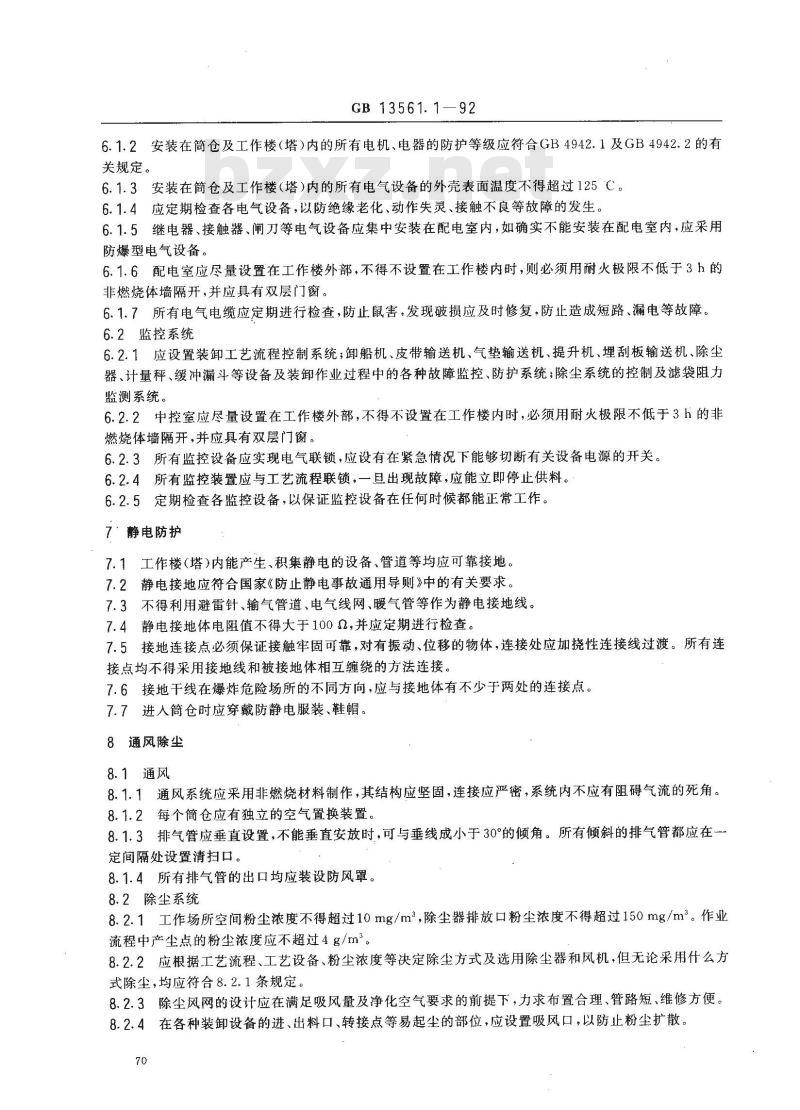

6.1.3安装在筒仓及工作楼（塔）内的所有电气设备的外壳表面温度不得超过125C。6.1.4应定期检查各电气设备，以防绝缘老化、动作失灵、接触不良等故障的发生。6.1.5继电器、接触器、闸刀等电气设备应集中安装在配电室内，如确实不能安装在配电室内，应采用防爆型电气设备。
6.1.6配电室应尽量设置在工作楼外部，不得不设置在工作楼内时，则必须用耐火极限不低于3h的非燃烧体墙隔开，并应具有双层门窗。6.1.7所有电气电缆应定期进行检查，防止鼠害，发现破损应及时修复，防止造成短路、漏电等故障。6.2监控系统
6.2.1应设置装卸工艺流程控制系统；卸船机、皮带输送机、气垫输送机、提升机、埋刮板输送机、除尘器、计量秤、缓冲漏斗等设备及装卸作业过程中的各种故障监控、防护系统；除尘系统的控制及滤袋阻力监测系统。
6.2.2中控室应尽量设置在工作楼外部，不得不设置在工作楼内时，必须用耐火极限不低于3h的非燃烧体墙隔开，并应具有双层门窗。6.2.3所有监控设备应实现电气联锁，应设有在紧急情况下能够切断有关设备电源的开关。6.2.4所有监控装置应与工艺流程联锁，一且出现故障，应能立即停止供料。6.2.5定期检查各监控设备，以保证监控设备在任何时候都能正常工作。7＇静电防护
7.1工作楼(塔)内能产生、积集静电的设备、管道等均应可靠接地。7.2静电接地应符合国家《防止静电事故通用导则》中的有关要求。7.3不得利用避雷针、输气管道、电气线网、暖气管等作为静电接地线。7.4静电接地体电阻值不得大于1002，并应定期进行检查。7.5接地连接点必须保证接触牢固可靠，对有振动、位移的物体，连接处应加挠性连接线过渡。所有连接点均不得采用接地线和被接地体相互缠绕的方法连接。7.6接地干线在爆炸危险场所的不同方向，应与接地体有不少于两处的连接点。7.7进人筒仓时应穿戴防静电服装、鞋帽。8通风除尘
8.1通风
8.1.1通风系统应采用非燃烧材料制作，其结构应坚固，连接应严密，系统内不应有阻碍气流的死角。8.1.2每个筒仓应有独立的空气置换装置。8.1.3排气管应垂直设置，不能垂直安放时，可与垂线成小于30°的倾角。所有倾斜的排气管都应在一定间隔处设置清扫口。
8.1.4所有排气管的出口均应装设防风罩。8.2除尘系统
8.2.1工作场所空间粉尘浓度不得超过10mg/m2，除尘器排放口粉尘浓度不得超过150mg/m。作业流程中产尘点的粉尘浓度应不超过4g/rn2。8.2.2应根据工艺流程、工艺设备、粉尘浓度等决定除尘方式及选用除尘器和风机，但无论采用什么方式除尘，均应符合8.2.1条规定。8.2.3除尘风网的设计应在满足吸风量及净化空气要求的前提下，力求布置合理、管路短、维修方便。8.2.4在各种装卸设备的进、出料口、转接点等易起尘的部位，应设置吸风口，以防止粉尘扩散。70
GB13561.1-92

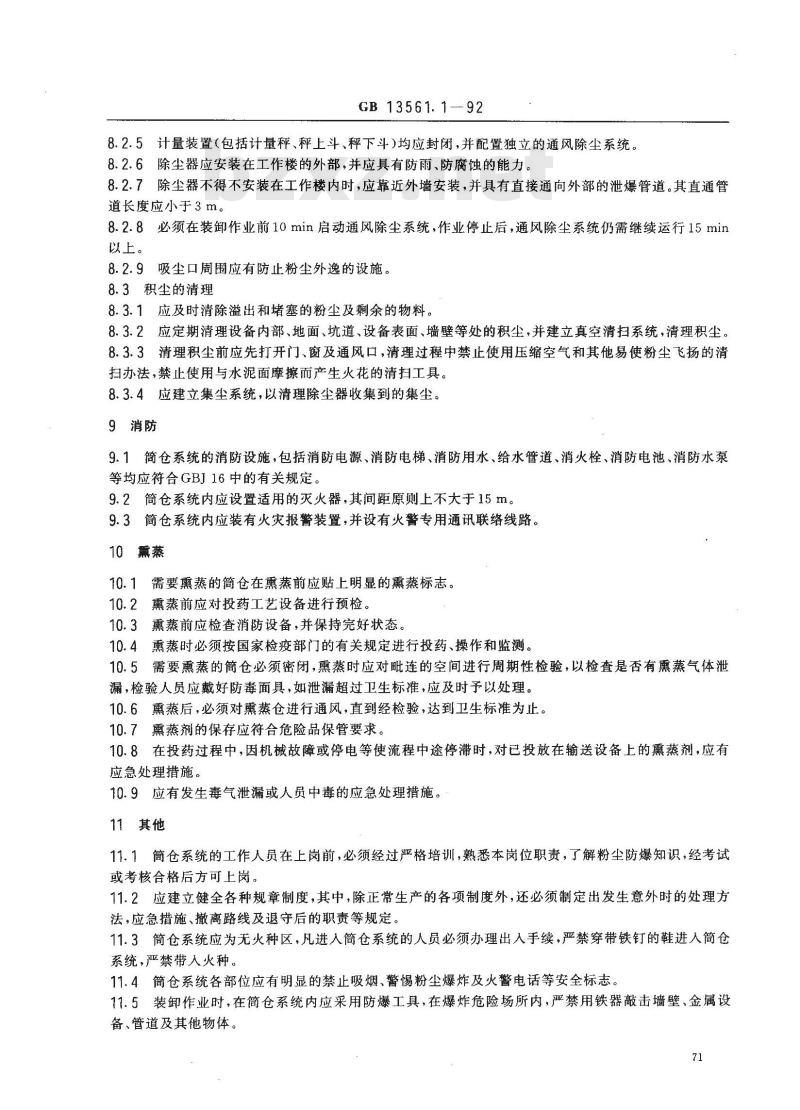

8.2.5计量装置（包括计量秤、秤上斗、秤下斗)均应封闭，并配置独立的通风除尘系统。8.2.6除尘器应安装在工作楼的外部，并应具有防雨、防腐蚀的能力。8.2.7除尘器不得不安装在工作楼内时，应靠近外墙安装，并具有直接通向外部的泄爆管道。其直通管道长度应小于3m。
8.2.8必须在装卸作业前10min启动通风除尘系统，作业停止后，通风除尘系统仍需继续运行15min以上。
8.2.9吸尘口周围应有防止粉尘外逸的设施。8.3积尘的清理
8.3.1应及时清除溢出和堵塞的粉尘及剩余的物料。8.3.2应定期清理设备内部、地面、坑道、设备表面、墙壁等处的积尘，并建立真空清扫系统，清理积尘。8.3.3清理积尘前应先打开门、窗及通风口，清理过程中禁止使用压缩空气和其他易使粉尘飞扬的清扫办法，禁止使用与水泥面摩擦而产生火花的清扫工具。8.3.4应建立集尘系统，以清理除尘器收集到的集尘。9消防
9.1筒仓系统的消防设施，包括消防电源、消防电梯、消防用水、给水管道、消火栓，消防电池、消防水泵等均应符合GBJ16中的有关规定。9.2筒仓系统内应设置适用的灭火器，其间距原则上不大于15m9.3简仓系统内应装有火灾报警装置，并设有火警专用通讯联络线路。10熏蒸
10.1需要熏蒸的筒仓在熏蒸前应贴上明显的熏蒸标志。10.2熏蒸前应对投药工艺设备进行预检。10.3熏蒸前应检查消防设备，并保持完好状态。10.4熏蒸时必须按国家检疫部门的有关规定进行投药、操作和监测。10.5需要熏蒸的筒仓必须密闭，熏蒸时应对毗连的空间进行周期性检验，以检查是否有熏蒸气体泄漏，检验人员应戴好防毒面具，如泄漏超过卫生标准，应及时予以处理。10.6熏蒸后，必须对熏蒸仓进行通风，直到经检验，达到卫生标准为止。10.7熏蒸剂的保存应符合危险品保管要求。10.8在投药过程中，因机械故障或停电等使流程中途停滞时，对已投放在输送设备上的熏蒸剂，应有应急处理措施。
10.9应有发生毒气泄漏或人员中毒的应急处理措施。11其他
11.1简仓系统的工作人员在上岗前，必须经过严格培训，熟悉本岗位职责，了解粉尘防爆知识，经考试或考核合格后方可上岗。
11.2应建立健全各种规章制度，其中，除正常生产的各项制度外，还必须制定出发生意外时的处理方法，应急措施、撤离路线及退守后的职责等规定。11.3简仓系统应为无火种区，凡进人简仓系统的人员必须办理出人手续，严禁穿带铁钉的鞋进人筒仓系统，严禁带入火种。
11.4筒仓系统各部位应有明显的禁止吸烟、警惕粉尘爆炸及火警电话等安全标志。11.5装卸作业时，在简仓系统内应采用防爆工具，在爆炸危险场所内，严禁用铁器敲击墙壁、金属设备、管道及其他物体。
GB 13561.1—92

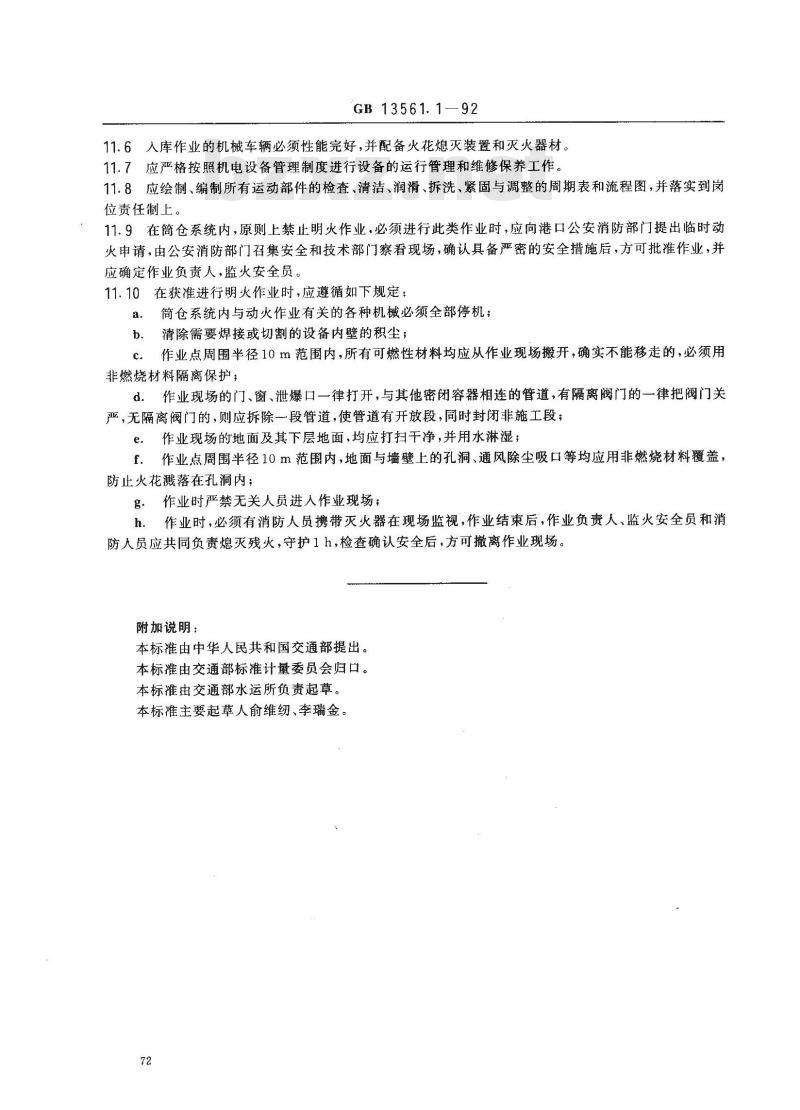

11.6人库作业的机械车辆必须性能完好，并配备火花熄灭装置和灭火器材。11.7应严格按照机电设备管理制度进行设备的运行管理和维修保养工作。11.8应绘制、编制所有运动部件的检查、清洁、润滑、拆洗、紧固与调整的周期表和流程图，并落实到岗位责任制上。
11.9在筒仓系统内，原则上禁止明火作业，必须进行此类作业时，应向港口公安消防部门提出临时动火申请，由公安消防部门召集安全和技术部门察看现场，确认具备严密的安全措施后，方可批准作业，并应确定作业负责人，监火安全员。11.10在获准进行明火作业时，应遵循如下规定：a。筒仓系统内与动火作业有关的各种机械必须全部停机；b．清除需要焊接或切割的设备内壁的积尘；c.
作业点周围半径10m范围内，所有可燃性材料均应从作业现场搬开，确实不能移走的，必须用非燃烧材料隔离保护；
d．作业现场的门、窗、泄爆口一律打开，与其他密闭容器相连的管道，有隔离阀门的一律把阀门关严，无隔离阀门的，则应拆除一段管道，使管道有开放段，同时封闭非施工段；作业现场的地面及其下层地面，均应打扫干净，并用水淋湿；e.
作业点周围半径10m范围内，地面与墙壁上的孔洞、通风除尘吸口等均应用非燃烧材料覆盖，f.
防止火花溅落在孔洞内；
作业时严禁无关人员进人作业现场；g.
h。作业时，必须有消防人员携带灭火器在现场监视，作业结束后，作业负责人、监火安全员和消防人员应共同负责熄灭残火，守护1h，检查确认安全后，方可撤离作业现场。附加说明：
本标准由中华人民共和国交通部提出。本标准由交通部标准计量委员会归口。本标准由交通部水运所负责起草。本标准主要起草人俞维纫、李瑞金。72
