【国家标准(GB)】 潜油电泵机组 型式、基本参数和连接尺寸

GB/T 16750.1--1997

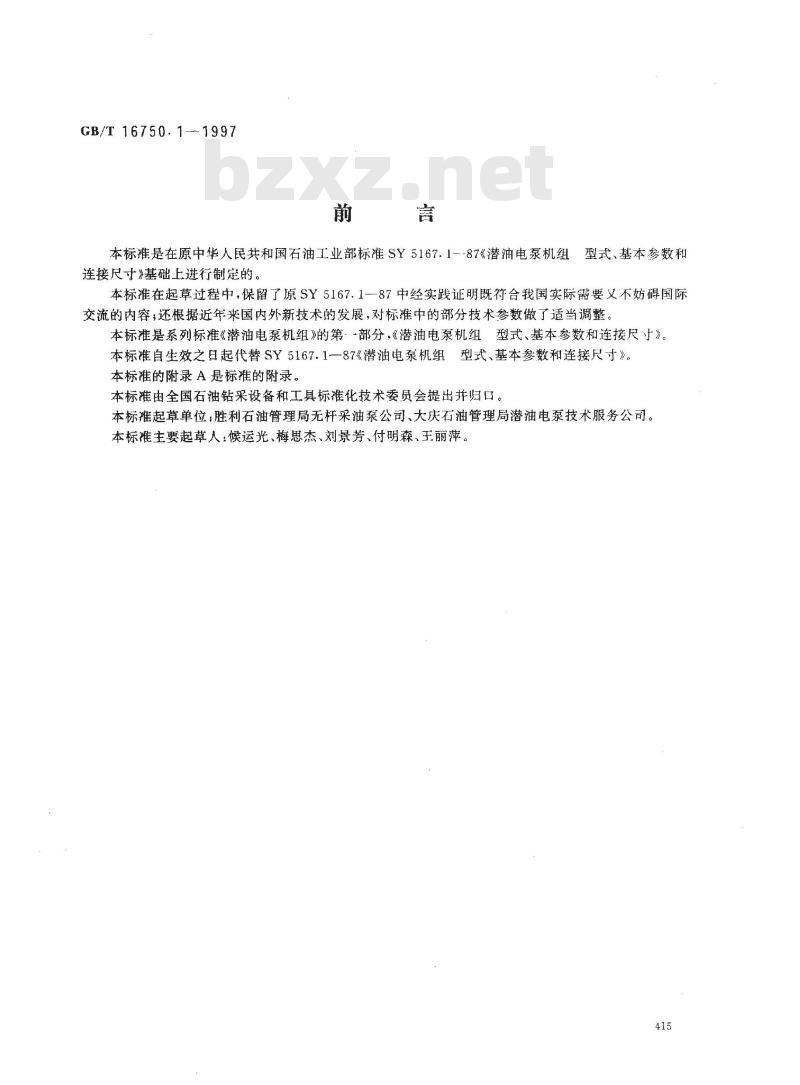

本标准是在原中华人民共和国石油工业部标准SY5167.1-~87《潜油电泵机组型式、基本参数和连接尺寸基础上进行制定的。
本标准在起草过程中，保留了原SY5167.1-一87中经实践证明既合我国实际需要义不妨碍国际交流的内容，还根据近年来国内外新技术的发展，对标准中的部分技术参数做了适当调整。本标准是系列标准《潜油电泵机组》的第--部分，《潜油电泵机组型式、基本参数和连接尺寸》。本标准自生效之日起代替SY5167.1一87《潜油电泵机组型式、基本参数和连接尺寸》。本标准的附录A是标准的附录。
本标准由全国石油钻采设备和工具标准化技术委员会提出并归口。本标起草单位：胜利石油管理局无杆采油泵公司、大庆石油管理局潜油电泵技术服务公司。本标准主要起草人：候运光、梅思杰、刘景芳、付明森、王丽萍。415

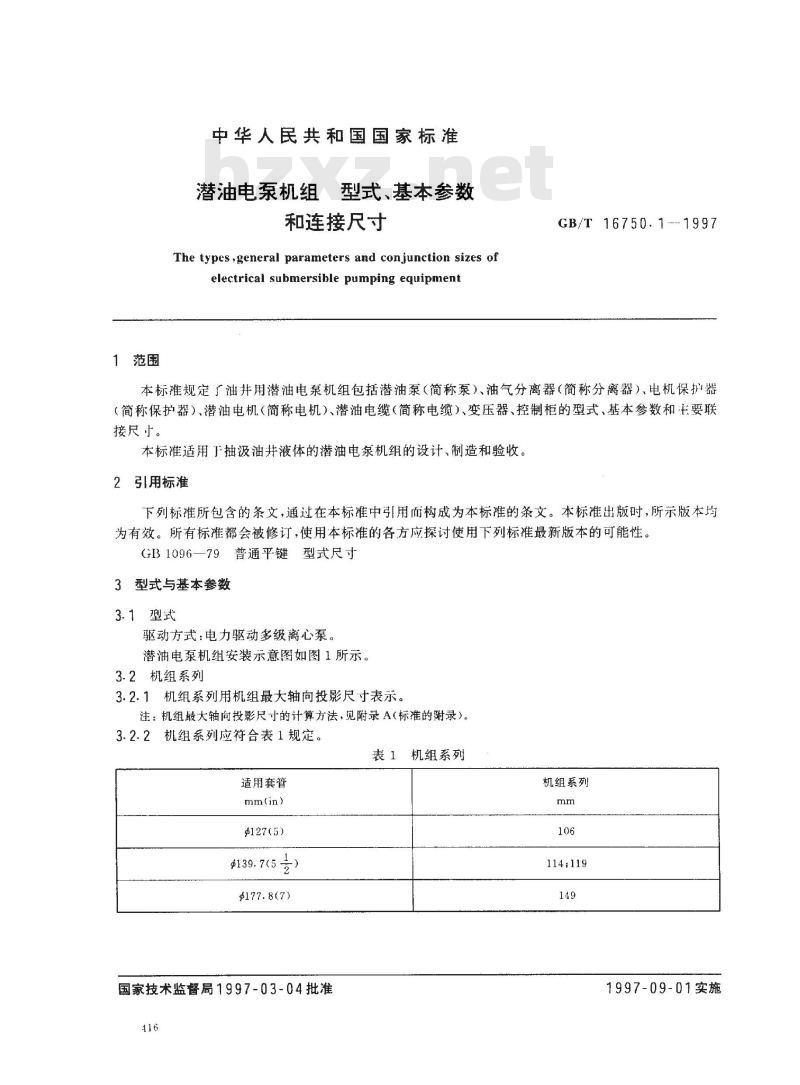

中华人民共和国国家标准
潜油电泵机组
型式、基本参数
和连接尺寸
The types,general parameters and conjunction sizes ofelectrical submersible pumping equipmentGB/T 16750.1--1997
本标准规定了油井用潜油电泵机组包括潜油泵（简称泵）、油气分离器（简称分离器）、电机保护器（简称保护器）、潜油电机（简称电机）、潜油电缆（简称电缆）、变压器、控制柜的型式、基本参数和主要联接尺于。
本标准适用下抽汲油井液体的潜油电泵机组的设计、制造和验收。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1096—79普通平键型式尺寸
3型式与基本参数
3.1型式
驱动方式：电力驱动多级离心泵。潜油电泵机组安装示意图如图1所示。3.2机组系列
3.2.1机组系列用机组最大轴向投影尺寸表示。注：机组最大轴向投影尺寸的计算方法，见附录A(标准的附录)。3.2.2机组系列应符合表1规定。表1机组系列
适用套管
mm(in)
$127(5）
1139.7（5）
$177.8(7)
国家技术监督局1997-03-04批准116
机组系列
114;119
1997-09-01实施
3.3适用并温
GB/T 16750. 1--- 1997

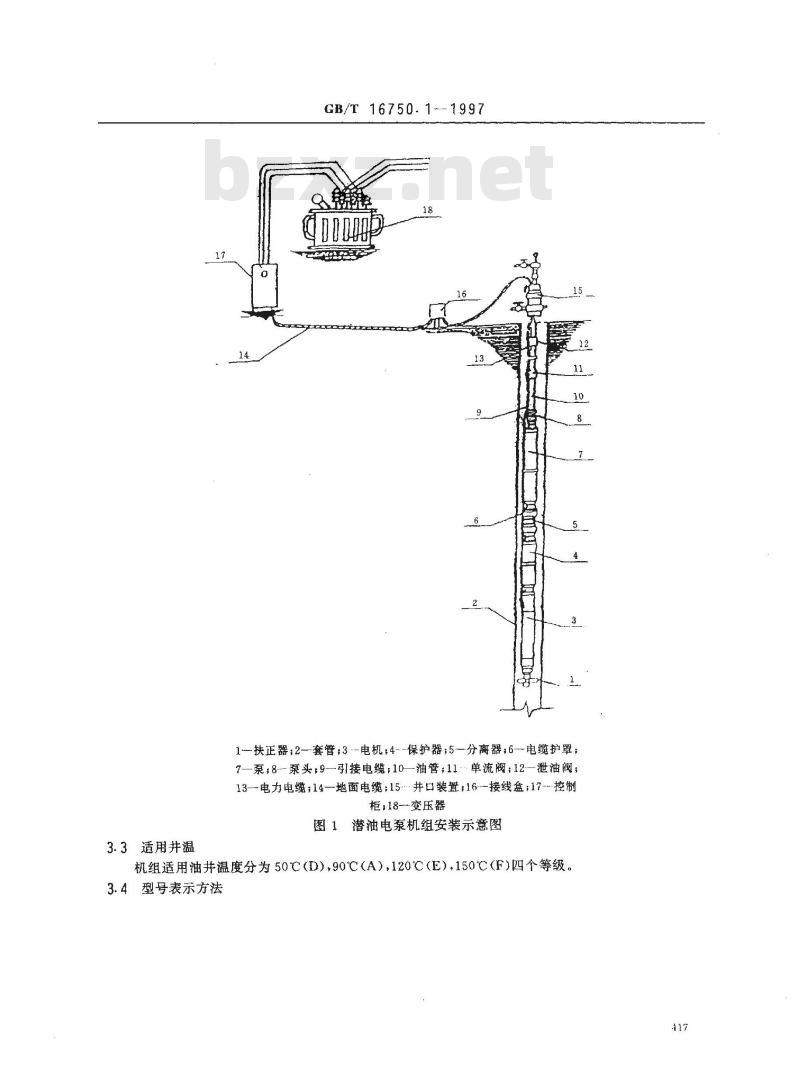

1扶正器；2—套管：3电机：4--保护器；5—分离器；6-电缆护罩；7—泵；8--泵头；9—引接电缆：10—油管；11单流阀；12-—泄油阀；13—电力电缆；14-地面电缆：15井口装置，16-接线盒；17-~-控制柜：18-变压器
图1潜油电泵机组安装示意图
机组适用油井温度分为50℃（D），90℃（A），120℃（E），150℃（F）四个等级。3.4型号表示方法

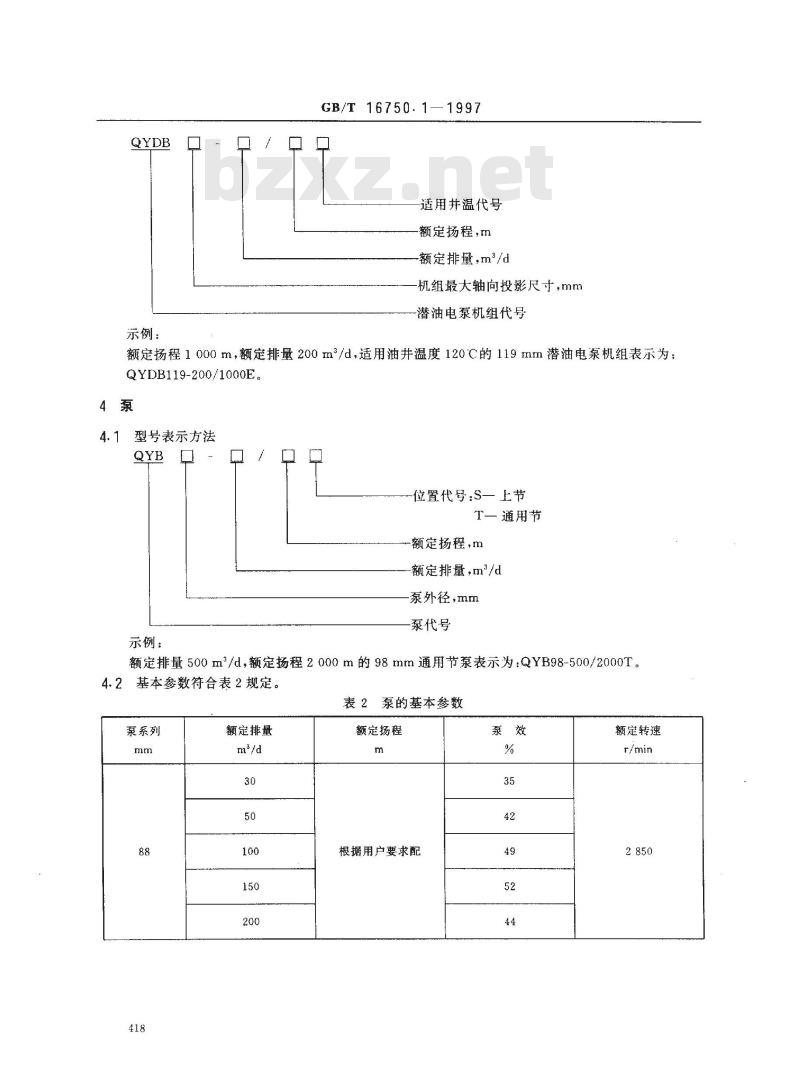

示例：
GB/T 16750.1-
适用井温代号
额定扬程，m
额定排量，m/d
机组最大轴向投影尺寸，mm
-潜油电泵机组代号
额定扬程1000m，额定排量200m/d，适用油井温度120℃的119mm潜油电泵机组表示为：QYDB119-200/1000E。
4.1型号表示方法
位置代号：S一上节
T一通用节
-额定扬程，m
额定排量，m/d
泵外径，mm
泵代号
示例：
额定排量500m2/d，额定扬程2000m的98mm通用节泵表示为：QYB98-500/2000T。4.2基本参数符合表2规定。
表 2泵的基本参数
泵系列
额定排量
额定扬程
根据用户要求配
额定转速
泵系列
额定排量
GB/T 16750.1--1997

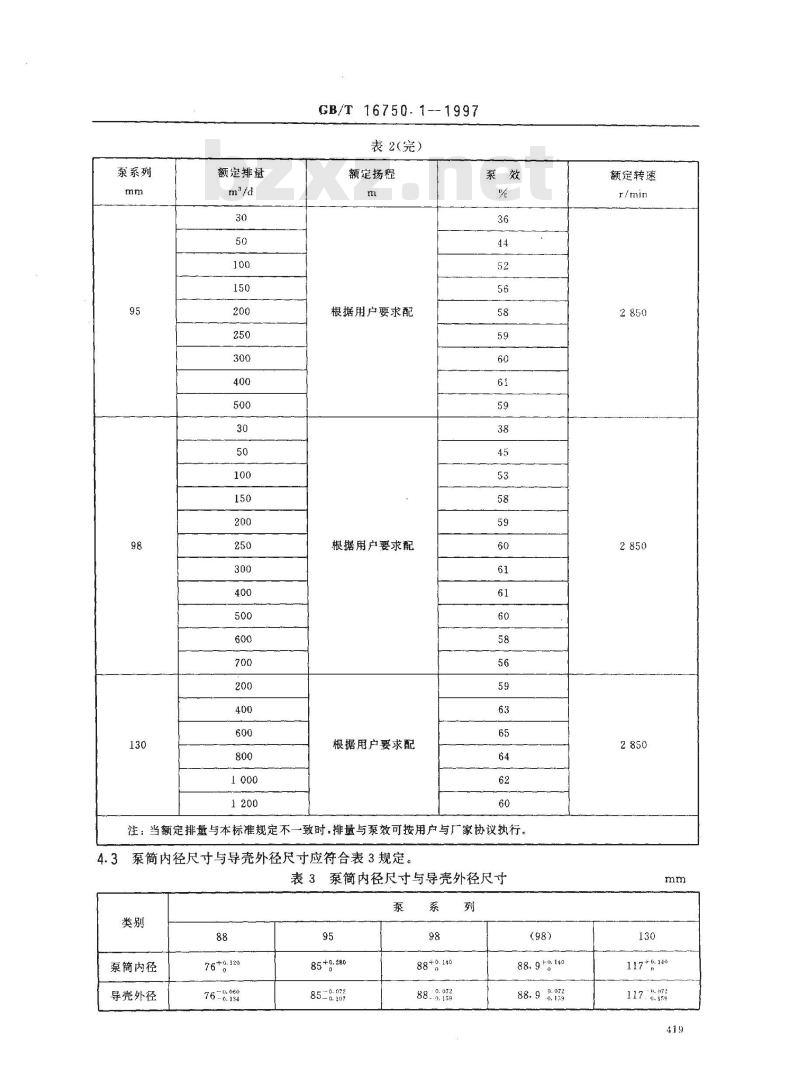

表2(完）
额定扬程
根据用户要求配
根据用卢要求配
根据用户要求配
注：当额定排量与本标准规定不一致时，排量与泵效可按用户与厂家协议执行泵筒简内径尺寸与导壳外径尺寸应符合表3规定4.3
表3泵简内径尺寸与导壳外径尺寸类别
泵简内径
导壳外径
76-0:134
85-8:
88.9to.140
额定转速
117+0.140
117 81
GB/T16750.1-1997
TBG、2
4.4上节泵出口接头根据用户要求，可选用2TBG、3
4.5泵下接头连接尺寸应符合图2、表4的规定。图2泵下接头
60-8:98
泵下接头连接尺寸
63-8 038
TBG内螺纹。
79.4±0.20
63.5二8.8%
110±0.20
4.6泵、分离器、保护器、电机的内外花键均为以轴外径定心的矩型齿花键。键数N为6.花键大径的配合为H9/f9，小径的配合为H13/b12，齿宽B的配合为D9/d9。注：如采用渐开线花键由生产厂自定。4.7泵、分离器、保护器，轴直径在16，18（17.5），20,22（22.2），25，30mm中选用。4.8轴与叶轮采用1.6mm×1.6mm的普通平键联接。直径25.30mm的允许采用3mm×3mm的普通平键联接。键及键槽应符合GB1096的规定4.9泵上接头连接尺寸应符合图3、表5的规定。120
GB/T16750.1-1997
图3泵及分离器上接头
表5泵及分离器上接头连接尺寸
泵及分离器系列
M10×1.25
79.4±0.20
63.5+.046
110±0.20
4.10用户提出不需要分离器时，与保护器连接的通用节泵应带吸入装置，泵下接头连接部分尺寸与分离器下接头连接尺寸应相同。
5分离器
5.1型式
a）沉降式（用C表示）；
b）旋转式（用X表示）。
5.2型号表示方法
示例：
型式:C沉降式
X旋转式
分离器外径.mm
分离器代号
潜油电泵机组用98mm旋转式油气分离器表示为：QYF98X。421
GB/T16750.11997
5.3分离器所用的键联接与泵所用的键联接相同。5.4分离器上接头连接尺寸应符合图3、表5的规定。下接头连接尺寸应符合图4、表6的规定。图4分离器下接头
分离器下接头连接尺寸
6保护器
6.1型式
60-0:.030
a）连通式（用L表示)；
b）沉淀式（用C表示）；
c）胶囊式(用表示）；
d）补偿式（用B表示）。
6.2适用油井温度按本标准3.3的规定。6.3型号表示方法
分离器系列
77.8±0.20
62-0:030
110±0.20
示例：
GB/T16750.1-1997
-型式:L—连通式
C-沉淀式
J一胶囊式
B-补偿式
保护器外径，mm
保护器代号
潜油电泵机组用98mm连通式保护器表示为：QYH98L。6.4保护器上接头连接尺寸应符合图5、表7的规定。6.5保护器下接头连接尺寸应符合图6、表8的规定。图5保护器上接头
表７1
保护器上接头连接尺寸
60+0. 046
12.5t1:88
保护器系列
77.8±0.20
62+:046
12.7±1.2
M10×1.25
110±+0.20
90-9:951
7电机
7.1　型式　
25.9±0.80
三相鼠笼式异步电动机。
型号表示方法
示例：
GB/T16750.1—1997
图6保护器下接头
表8保护器下接头连接尺寸
保护器系列
75-8 898
位置代号：D单节
S上节
T一通用节
X-下节
容量，kw
电机外径.mm
电机代号
93.6±0.20
28.6±0.80
容量45kW的114mm潜油电泵机组用上节电机表示为：YQY114-45S。7.3电机基本参数应符合表9的规定。424
电机系列
单节功率
GB/T 16750.1-1997
表9电机基本参数
串接功率
10,12,14,15,16,18,20,22,24.www.bzxz.net
12.5,15,17.5,20,22.5.25,
27.5,30,32.5,35,37.5,50,55
16,20,24,28,32,36,40,44,48,
52,56,60
15,18,21,24,27,30,33,36,39,
42,45,48,51,54,57,60
由单节电机任意组合，最大功率为75
由单节电机任意组合，最大功率为160
由单节电机征意组合，最大功率为185
由单节电机任意组合，最大功率为185
24，30，36，42，48,54，60,66.72，由单节电机任意组合、最大功率78,84,90,96,102
为240
TBG 内螺纹。
7.4电机允许带单独的星点短节，单节电机或星点短节尾部应带2子7.5电机采用外径25、30、35mm的空心轴中的-种。效率
7.6轴与转子采用3mm×3mm的普通平键联接，键及键槽应符合GB1096的规定。7.7单节、上节电机的上接头连接尺寸应符合图7、表10的规定7.8通用节、下节电机上接头连接尺寸应符合图8、表11的规定7.9上节、通用节电机下接头连接尺寸应符合图9，表12的规定。图7单节、上节电机上接头
60+g46
GB/T 16750.1--1997
表10单节、上节电机上接头连接尺寸电
93.61.0.20
图8通用节、下节电机上接头
表11通用节、下节电机上接头连接尺寸电
M10×1.25
80-046
M10×1.25
