【国家标准(GB)】 包装材料 重型瓦楞纸板

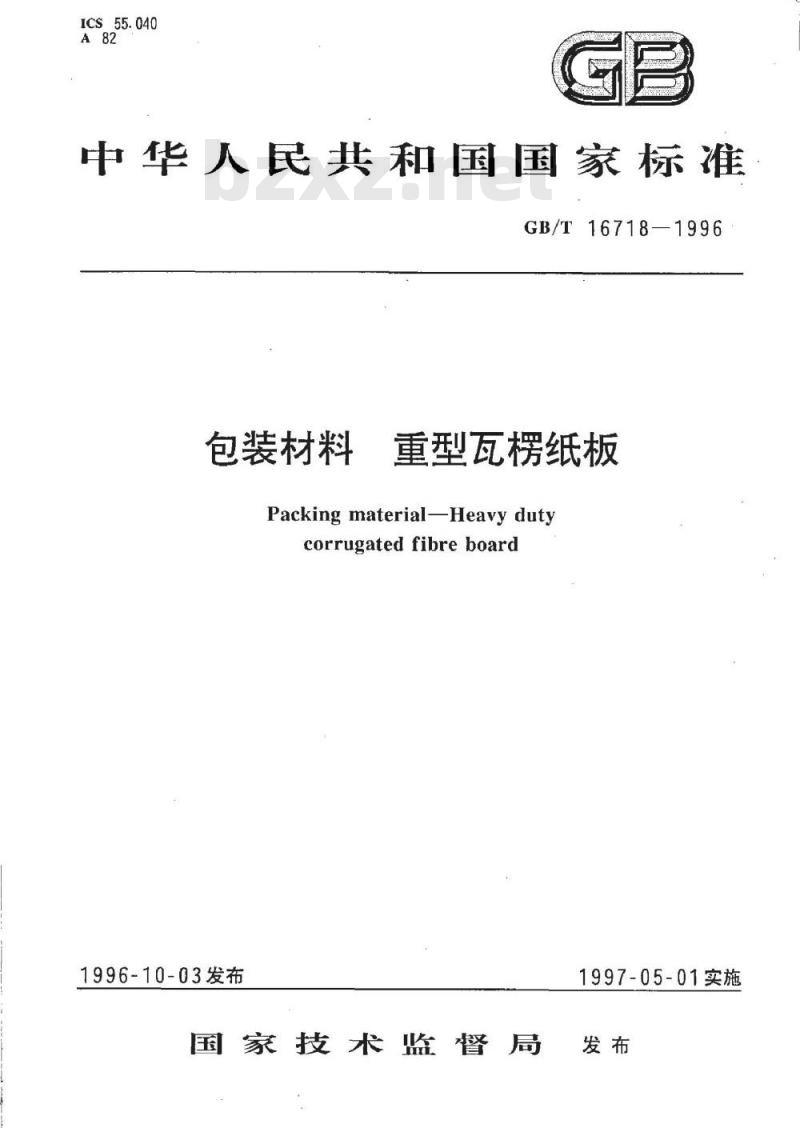

ICS55.040
中华人民共和国国家标准
GB/T16718—1996
包装材料
重型瓦楞纸板
Packing materialHeavy duty
corrugatedfibre board
1996-10-03发布
国家技术监督局
1997-05-01实施免费标准bzxz.net
GB/T16718-1996

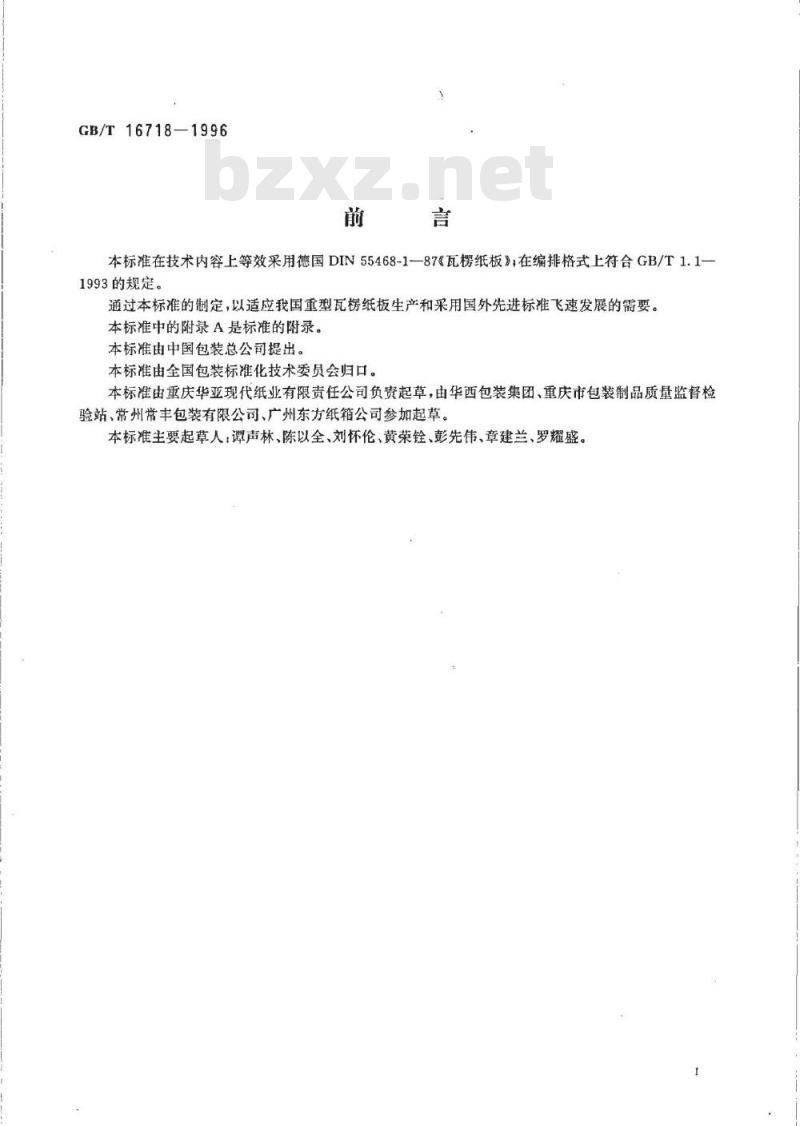

本标准在技术内容上等效采用德国DIN55468-1一87《瓦楞纸板》，在编排格式上符合GB/T1.1-1993的规定。
通过本标准的制定，以适应我国重型瓦榜纸板生产和采用国外先进标准飞速发展的需要。本标准中的附录A是标准的附录。本标准由中国包装总公司提出。本标准由全国包装标准化技术委员会归口。本标准由重庆华亚现代纸业有限责任公司负责起草，由华西包装集团、重庆市包装制品质量监督检验站、常州常丰包装有限公司、广州东方纸箱公司参加起草。本标准主要起草人：谭声林、陈以全、刘怀伦、黄荣铨、彭先伟，章建兰、罗耀盛。1范围

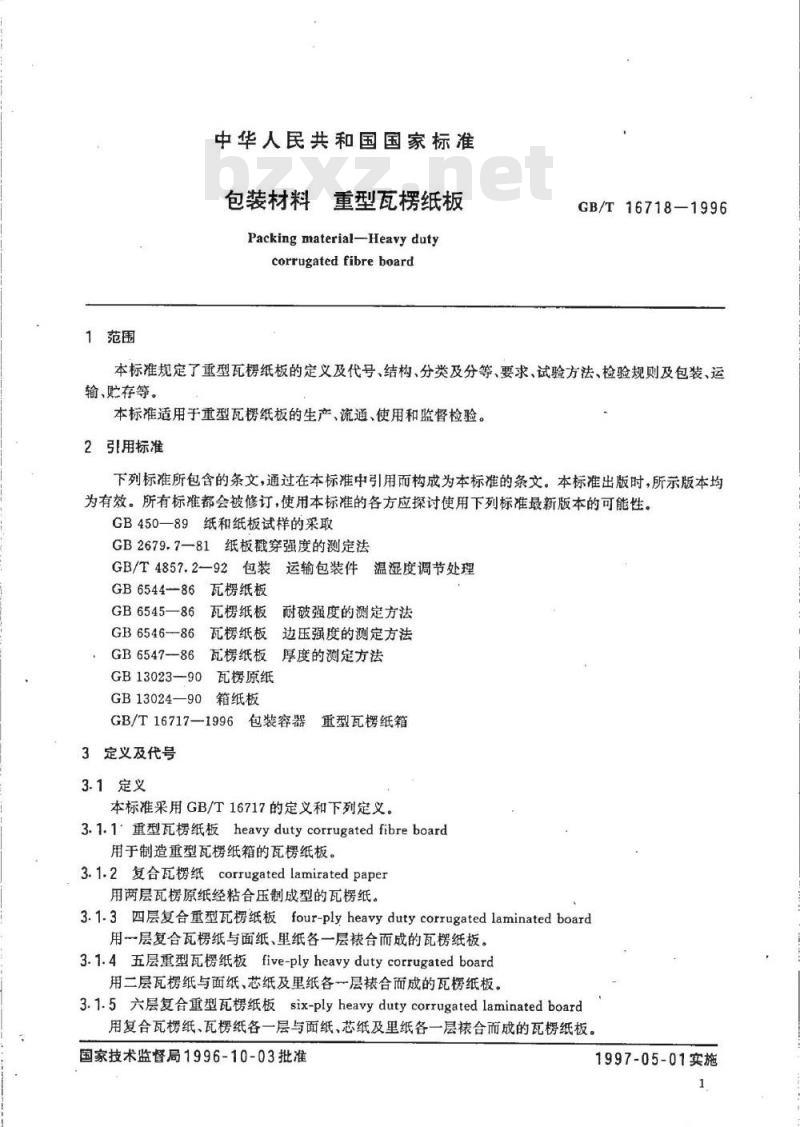

中华人民共和国国家标准
包装材料
重型瓦楞纸板
Packing material-Heavy duty
corrugated fibre board
GB/T16718-1996
本标准规定了重型瓦楞纸板的定义及代号、结构、分类及分等、要求、试验方法、检验规则及包装、运输、贮存等。
本标准适用于重型瓦楞纸板的生产、流通、使用和监督检验。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB450—89纸和纸板试样的采取
GB2679.7—81纸板戳穿强度的测定法GB/T4857.292包装运输包装件温湿度调节处理GB6544-86瓦楞纸板
GB6545—86瓦楞纸板耐破强度的测定方法GB6546-86瓦楞纸板边压强度的测定方法GB6547-86瓦楞纸板厚度的测定方法GB13023—90瓦楞原纸
GB13024—90箱纸板
GB/T16717—1996包装容器
重型瓦楞纸箱
3定义及代号
3.1定义
本标准采用GB/T16717的定义和下列定义。3.1.1重型瓦楞纸板heavydutycorrugatedfibreboard用于制造重型瓦楞纸箱的瓦楞纸板。3.1.2复合瓦楞纸corrugated lamirated paper用两层瓦楞原纸经粘合压制成型的瓦楞纸。3.1.3四层复合重型瓦楞纸板four-plyheavydutycorrugatedlaminatedboard用一层复合瓦楞纸与面纸、里纸各一层裱合而成的瓦楞纸板。3.1.4五层重型瓦楞纸板five-plyheavydutycorrugatedboard用二层瓦楞纸与面纸、芯纸及里纸各一层裱合而成的瓦楞纸板。3.1.5六层复合重型瓦楞纸板six-plyheavydutycorrugatedlaminatedboard用复合瓦楞纸、瓦楞纸各一层与面纸、芯纸及里纸各一层裱合而成的瓦楞纸板。国家技术监督局1996-10-03批准1997-05-01实施
GB/T16718-1996

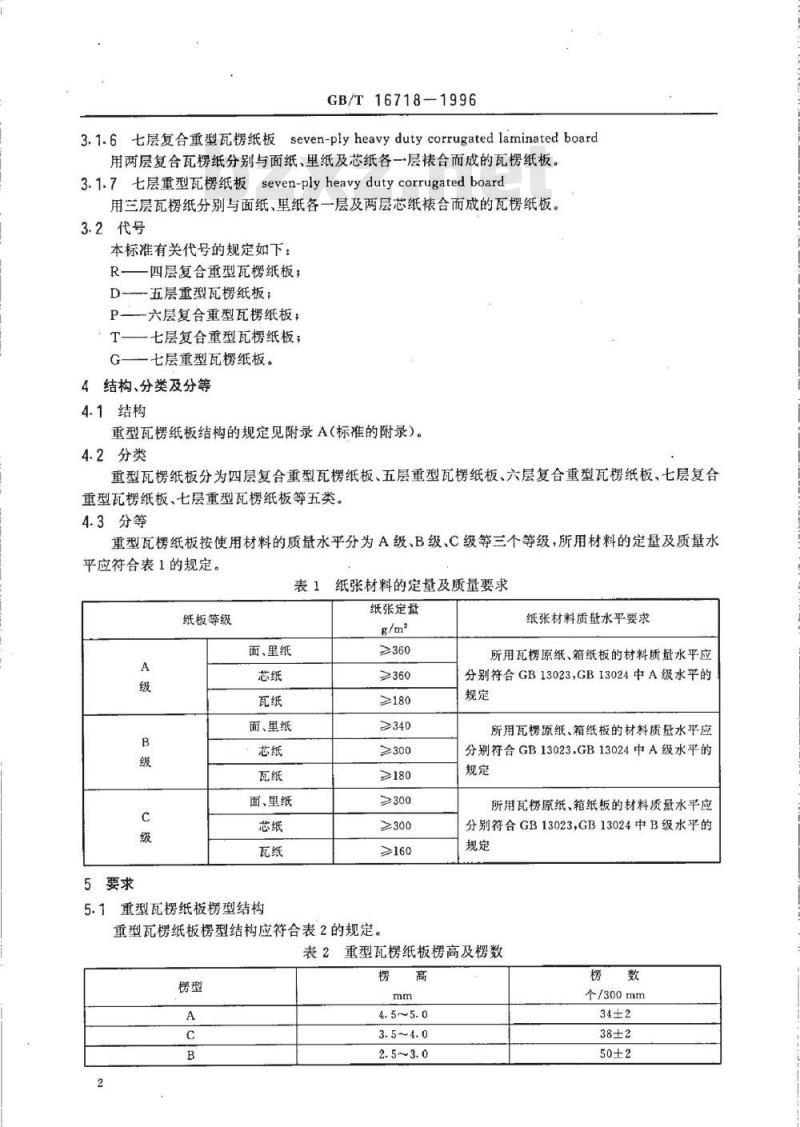

3.1.6七层复合重型瓦楞纸板seven-plyheavydutycorrugated laminatedboard用两层复合瓦楞纸分别与面纸、里纸及芯纸各一层裱合而成的瓦楞纸板。3.1.7七层重型瓦楞纸板seven-plyheavydutycorrugatedboard用三层瓦楞纸分别与面纸、里纸各一层及两层芯纸裱合而成的瓦楞纸板。3.2代号
本标准有关代号的规定如下：
四层复合重型瓦楞纸板；
五层重型瓦纸板；
P六层复合重型瓦楞纸板；
T七层复合重型瓦楞纸板；
G一—七层重型瓦楞纸板。
4结构、分类及分等
4.1结构
重型瓦楞纸板结构的规定见附录A（标准的附录）。4.2分类
重型瓦楞纸板分为四层复合重型瓦楞纸板、五层重型瓦楞纸板、六层复合重型瓦楞纸板、七层复合重型瓦楞纸板、七层重型瓦楞纸板等五类。4.3分等
重型瓦楞纸板按使用材料的质量水平分为A级、B级、C级等三个等级，所用材料的定量及质量水平应符合表1的规定。
表1纸张材料的定量及质量要求
纸板等级
5要求
面、里纸
面、里纸
面、里纸
5.1重型瓦楞纸板楞型结构
纸张定量
≥180
≥300
≥300
重型瓦楞纸板楞型结构应符合表2的规定。纸张材料质量水平要求
所用瓦楞原纸、箱纸板的材料质量水平应分别符合GB13023,GB13024中A级水平的规定
所用瓦楞原纸、箱纸板的材料质水平应分别符合GB13023,GB13024中A级水平的规定
所用瓦楞原纸、箱纸板的材料质量水平应分别符合GB13023,GB13024中B级水平的规定
表2重型瓦楞纸板楞高及楞数
个/300mm

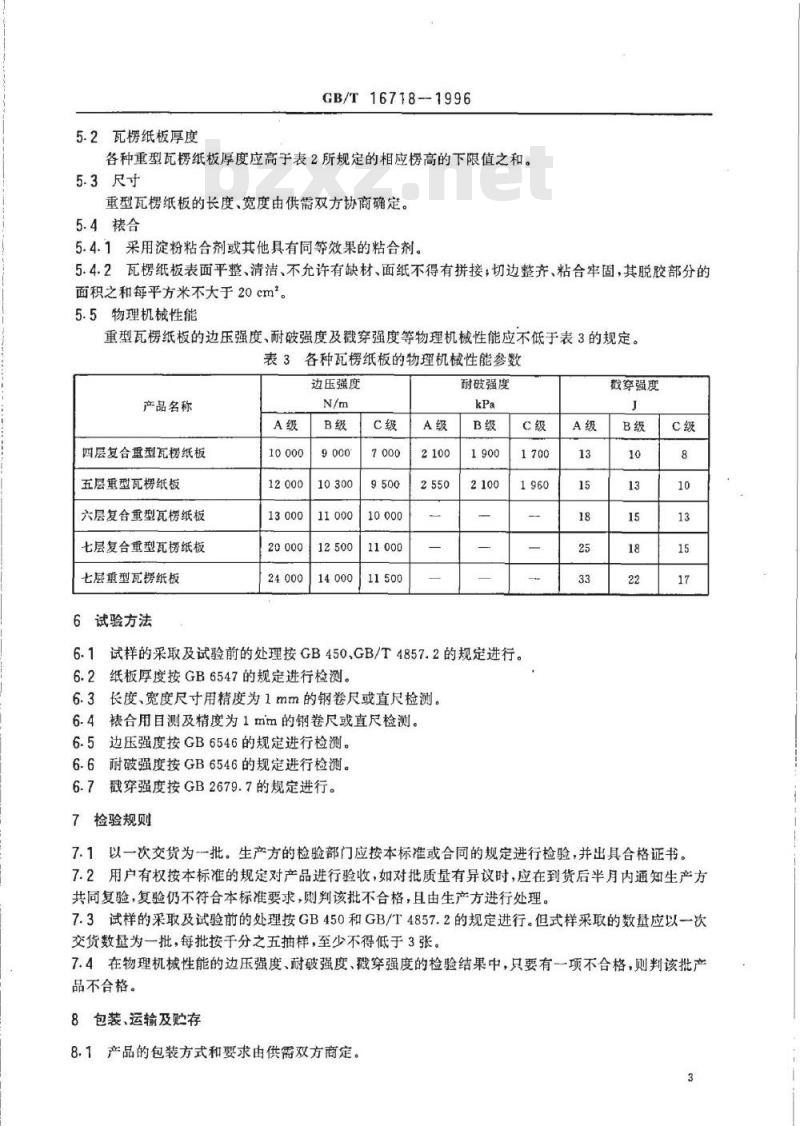

5.2瓦楞纸板厚度
GB/T16718--1996
各种重型瓦楞纸板厚度应高于表2所规定的相应楞高的下限值之和。5.3尺寸
重型瓦楞纸板的长度、宽度由供需双方协商确定。5.4裱合
5.4.1采用淀粉粘合剂或其他具有同等效果的粘合剂、5.4.2瓦楞纸板表面平整、清洁、不允许有缺材、面纸不得有拼接；切边整齐、粘合牢固，其脱胶部分的面积之和每平方米不大于20cm。5.5物理机械性能
重型瓦楞纸板的边压强度、耐破强度及戳穿强度等物理机械性能应不低于表3的规定。表3各种瓦楞纸板的物理机械性能参数边压强度
产品名称
四层复合重型瓦楞纸板
五层重型瓦楞纸板
六层复合重型瓦榜纸板
七层复合重型瓦楞纸板
七层重型瓦榜纸板
试验方法
耐破强度
6.1试样的采取及试验前的处理按GB450,GB/T4857.2的规定进行。6.2纸板厚度按GB6547的规定进行检测。6.3长度，宽度尺寸用精度为1mm的钢卷尺或直尺检测。6.4裱合用目测及精度为1mm的钢卷尺或直尺检测。6.5边压强度按GB6546的规定进行检测。6.6
耐破强度按GB6546的规定进行检测。6-7戳穿强度按GB2679.7的规定进行。7检验规则
截穿强度
7.1以一次交货为一批。生产方的检验部门应按本标准或合同的规定进行检验，并出具合格证书。7.2用户有权按本标准的规定对产品进行验收，如对批质量有异议时，应在到货后半月内通知生产方共同复验，复验仍不符合本标准要求，则判该批不合格，且由生产方进行处理。7.3试样的采取及试验前的处理按GB450和GB/T4857.2的规定进行。但式样采取的数量应以一次交货数量为一批，每批按于分之五抽样，至少不得低于3张。7.4在物理机械性能的边压强度、耐破强度、戳穿强度的检验结果中，只要有一项不合格，则判该批产品不合格。
8包装、运输及贮存
8.1产品的包装方式和要求由供需双方商定。3
GB/T16718-1996
8.2产品在贮运过程中应避免雨淋、曝晒和污染，不得采用有损产品的运输装卸方式。8.3产品库存环境应保持通风干燥、远离火源，堆码距地面的高度不得低于150mm。8.4产品出厂贴存期一般不超过半年。GB/T16718—1996
附录A
(标准的附录）
瓦楞纸板结构示意图
AAAAAAAU
四层重型复合瓦楞纸板
图A3六层复合重型瓦楞纸板
图A2五层重型瓦楞纸板
图A4七层重型瓦楞纸板
七层复合重型瓦楞纸板
中华人民共和
国家标准
包装材料重型瓦楞纸板
GB/T16718—1996
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：68522112
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张3/4
字数9千字
1998年4月第一版1998年4月第一次印刷印数1—2000
书号：155066·1-14598
标目331-011
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
