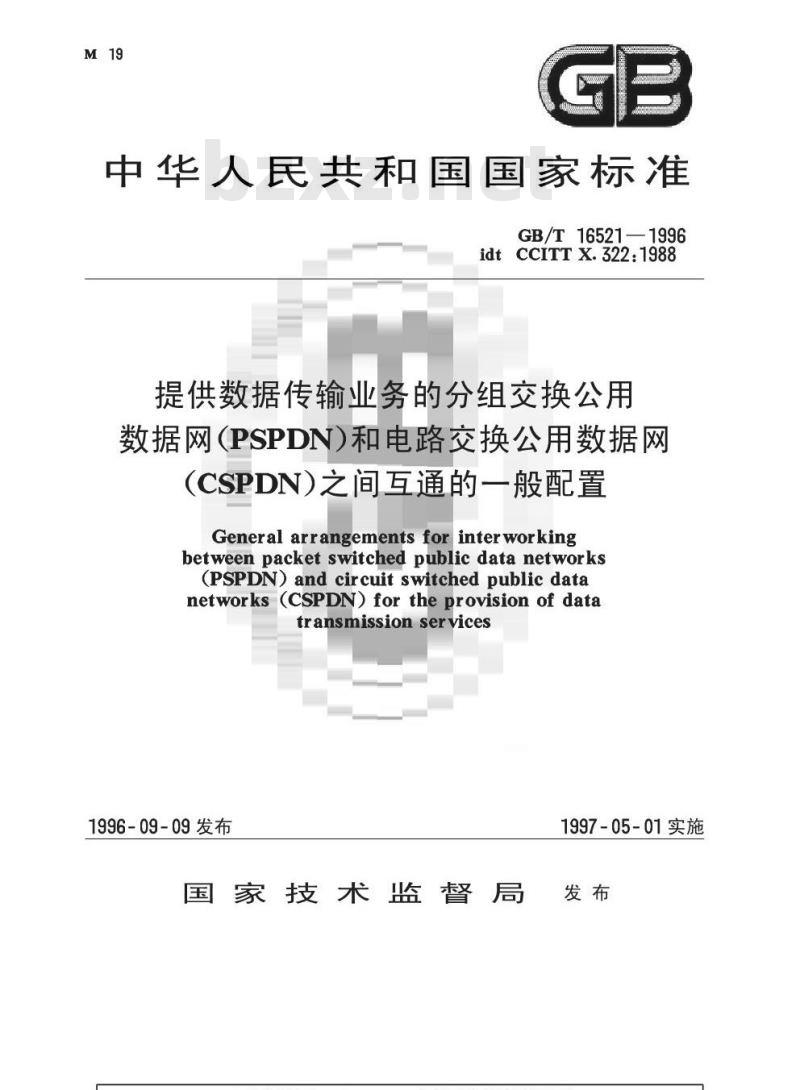

【国家标准(GB)】 提供数据传输业务的分组交换公用数据网(PSPDN)和电路交换公用数据网(CSPDN)之间互通的一般配置

中华人民共和国国家标准
GB/T165211996
idtCCITTX.322:1988
提供数据传输业务的分组交换公用数据网（PSPDN)和电路交换公用数据网(CSPDN)之间互通的一般配置
General arrangements for interworkingbetween packet switched public data networks(PSPDN) and circuit switched public datanetworks(CSPDN)for the provision of datatransmissionservices
1996-09-09发布
国家技术监督局
1997-05-01实施
GB/T16521—1996
为提供数据传输业务的分组交换公用数据网(PSPDN)和电路交换公用数据网（CSPDN)之间互通的各种配置，应遵循本标准规定的原则和配置。本标准等同采用国际电报电话咨询委员会CCITTX.322：1988。本标准由中华人民共和国邮电部提出。本标准由邮电部电信科学研究规划院归口。本标准由邮电部数据通信技术研究所负责起草。本标准主要起草人：黄韶华。
0引言
中华人民共和国国家标准
提供数据传输业务的分组交换公用数据网（PSPDN）和电路交换公用数据网（CSPDN）之间互通的一般配置
General arrangements for interworkingbetween packet switched public data networks(PSPDN) and circuit switched public datanetworks (CSPDN) for the provision of datetransmissionservices
GB/T16521—1996
idtCCITTX.322:1988
本标准是为便于考虑网络之间互通而制定的一组标准中的一个。本标准是以CCITTX.300建议为基础的，CCITTX，300建议定义了公用网之间以及公用网和提供数据传输业务的其他网之间互通的般原则。CCITTX.300建议特别指明了在考虑有关互通情况时是如何将物理设备的组合表示为“子网”的。
本标准描述在提供数据传输业务的CSPDN和PSPDN之间的互通配置。1应用范围
本标准的目的是描述提供数据传输业务的PSPDN和CSPDN之间互通的一般配置（注1）。如CCITTX.300建议所述，这些配置适用于包括传输能力在内的互通，而不适用于包括通信能力在内的互通。
1这些配置也可能用于支持远程信息处理业务，2本标准中的子网分类是基于对OSI连接方式网络服务的支持，因此只在这个意义上才是有效的。支持其他服务和应用的其他子网类型有待进一步研究。2引用标准
CCITTX.300：1988公用网之间以及公用网和提供数据传输业务的其它网之间互通的一般原则CCITTX.301：1993提供数据传输业务的子网内部以及子网之间呼叫控制的一般配置的描述CCITTX.302：1988提供数据传输业务的子网中内部共用设施以及子网之间共用设施的一般配置的描述
CCITT X.305:1988
与支持OSI连接方式网络服务有关的子网功能CCITT X.1:1993
CCITTX.2:1993
CCITTX.10:1993
CCITTX.71:1993
公用数据网和ISDN的国际用户业务类别公用数据网和ISDN的国际数据传输业务和任选的用户设施数据终端设备(DTE)接入公用数据传输业务的类别同步数据网之间的国际电路上的分散终端和转接控制信令系统国家技术监督局1996-09-09批准1997-05-01实施
CCITT X.75:1993
CCITT X.82:1988
GB/T16521—1996
提供数据传输业务的公用网之间的分组交换信令系统基于T.7O建议对CSPDN和PSPDN之间互通的详细配置CCITTX.121:1992
公用数据网的国际编号计划
CCITTX.223:1993
利用X.25提供CCITT应用的OSI连接方式网络服务CCITTX.70:1988
提供远程信息处理业务的与网络无关的基本传送服务3定义
本标准采用在X.300建议中定义的下列术语：a）传输能力，
b）通信能力
c）子网功能度；
d）数据传输业务
e）网络
f）用呼叫控制映射的互通；
g）用端口接入的互通。
4缩略语
5概况
电路交换公用数据网
数据终端设备
综合业务数字网
互通功能
局域网
海事卫星业务
专用小交换机
分组交换公用数据网
公用交换电话网
服务质量
转接网标识码
本标准在描述提供数据传输业务的两个子网之间互通配置时遵循CCITTX.300的一般原则。该两个子网的环境在下述几章中描述。5.1PSPDN
业务，PSPDN可由DTE按CCITTX.10中规定的C和D类接入方式接入。而且，PSPDN也可以通过其他网络，诸如PSTN(CCITTX.10中的L、P类）、CSPDN(CCITTX.10中的K、0类和本标准）、PSPDN（CCITTX.75）、MSS（CCITTX.75建议）或ISDN（CCITTX.325）接入。专用网通过CCITTX.10的D类接入方式接入PSPDN。5.2CSPDN
CSPDN提供在CCITTX.1和CCITTX.2中描述的电路交换数据传输业务。为提供数据传输业务，CSPDN可由DTE按CCITTX.1O中规定的B类接入方式接入。而且，CSPDN也可通过其他网络，诸如PSPDN（本标准）、CSPDN（CCITTX.71)或ISDN（CCITTX.321)接入。专用网和移动通信系统对CSPDN的接入有待进一步研究（参见CCITTX.300)。5.3PSPDN和CSPDN之间的呼叫控制2
GB/T16521—1996
PSPDN和CSPDN之间的呼叫控制的一般配置在CCITTX.3O1中规定，PSPDN和CSPDN之间所用的网络设施(用户看不见的)在CCITTX.302建议中规定。5.4PSPDN和CSPDN的功能度
在CCITTX.300建议中描述了不同类型子网的功能。PSPDN和CSPDN的功能度不相同。因而，为了使其能够互通，必须使规程能在CSPDN上运行，以实现功能兼容。为此考虑了两组不同的规程：a）基于CCITTT.70的规程以支持远程信息处理业务规程（参见6.1)；b）基于CCITTX.25的规程（参见CCITTX.32)（参见6.2)；然而，基于CCITTT.7O的规程并不提供完备的功能兼容；来自PSPDN的一些协议要素不能通过IWF映射（参见CCITTX.82建议）。表1PSPDN和CSPDN的一般特征比较般特征
数据传输业务/承载业务
任选用户设施/补充业务
接入类别
通入其它网接入下载标准就来标准下载网
专用网
5.5路由选择
CCITTX.1,CCITTX.2
CCITTX.10的C.D类
CCITTX.10的L、P类
本标准
CCITTX.323
CCITTX.324
CCITTX.325
CCITTX.327
5.5.1与CCITTT.70的使用有关的路由选择考虑CSPDN
CCITT X.1,CCITT X.2
CCITT X.2
CCITTX,10的B类
CCITTX.71
本标准
CCITTX.321
有待进一步研究
a）当需从PSPDN跨接到CSPDN时，这种转换应尽可能靠后进行（参见图1)），如需从A至D，则跨接最好在(3)进行。
b）在CSPDN作为转接网并且需保留尽可能最高的功能兼容时，不应采用基于CCITTT.70(3.3.3)的处理。
c）至于除CCITTX.21用户接口之外，典型的专用网是否将为非PBX型（电路交换）网（如非局域网)，则有待进一步研究。这一设想特别与IWF中QOS参数的处理有关。5.5.2IWF选择
当需从PSPDN跨接到CSPDN时，需选择相应的IWF，例如基于CCITTX.25的IWF或基于CCITTT.70的IWF。（万一这两种IWF在物理上处于同一位置，但仍需选择合适的规程）。这可以根3
据被叫DTE的地址做出适当选择。6特定的互通配置
6.1用呼叫控制映射的互通
互通配制如图2所示
DITE A
CCITT X.21
在这一互通配置中：
GB/T16521—1996
CCITT X.71
CCITTX.75
CCITTX.25
a）在两子网之间（即图中IWF与PSPDN之间）的国际配置基于CCITTX.75建议：ITER
b）互通功能（IWF）提供信令系统CCITTX.71或CCITTX.61与CCITTX.75之间的转换。在数据传输阶段，以及对于CCITTT.70建议所提及的远程信息处理业务终端，在CCITTT.70的3.3.2和3.3.3中规定的协议用于CSPDN的第2和第3层上：对于CSPDN的其他终端，也有可能应用这些协议或相应的其他协议。
1当建立与这些互通配置有关的国际计费原则时，应考虑包括在这一互通配置中的功能要素的分布（即IWP)的成本/收益）。
2对6.1中的任一种情况，相关的主管部门可以例外地同意将CSPDN和PSPDN之间的互通功能或跨接点置于不同于CSPDN所在的国家之内。
在CCITTX.82建议中规定了互通的详细规程(并不包括CCITTX.61的情况）。对于下列各种应用具体规定如下：
6.1.1寻址信息的传送
有待进一步研究。
6.1.2与呼叫的QOS有关的设施配置有待进一步研究。
6.1.3与用于呼叫的计费条件有关的设施配置有待进一步研究。
6.1.4与用于呼叫的特定路由选择条件有关的设施配置有待进一步研究。
6.1.5与呼叫用户所请求的保护机制有关的设施配置有待进一步研究。
6.1.6在数据传送阶段，在正常的数据流之外传送用户数据的设施配置有待进一步研究。
6.1.7其他设施的配置
有待进一步研究。
6.1.8网内共用设施的配置（用户看不见的）这类配置在CCITTX.302建议中描述。6.2用端口接入的互通
该互通配置如图3所示。
CCIIT X 32
GB/T16521—1996
CCITT X. 25
1使用了CCITTX,21。当然，有些主管部门可以采用其它的内部协议，这时可以要求在物理上或逻辑上分离IWF。2IWF执行通过CSPDN接入PSPDN的功能。3可以实现更多的子网分类。
在CCITTX.32建议中规定了互通的详细规程。对下列各种应用具体规定如下：6.2.1寻址信息的传送
这类配置在CCITTX.301建议中描述。6.2.2与呼叫的QOS有关的设施配置这类配置在CCITTX，301建议中描述6.2.3与用于呼叫计费条件有关的设施配置这类配置在CCITTX.301建议中描述。6.2.4与用户呼叫的特定路由选择条件有关的设施配置这类配置在CCITTX.301建议中描述。6.2.5与呼叫用户所请求的保护机制有关的设施配置这类配置在CCITTX.301建议中描述。6.2.6在数据传送阶段，在正常的数据流之外传送用户数据的设施配置这类配置在CCITTX.301建议中描述。6.2.7其他设施的配置
这类配置在CCITTX.301建议中描述。6.2.8网内共用设施的配置（用户看不见的）这类配置在CCITTX.302建议中描述
