【国家标准(GB)】 家用和类似用途低压电路用的连接器件 第2部分：端子或连接器件用(端接和/或分接)接线盒的特殊要求

GB 13140.6—20DO

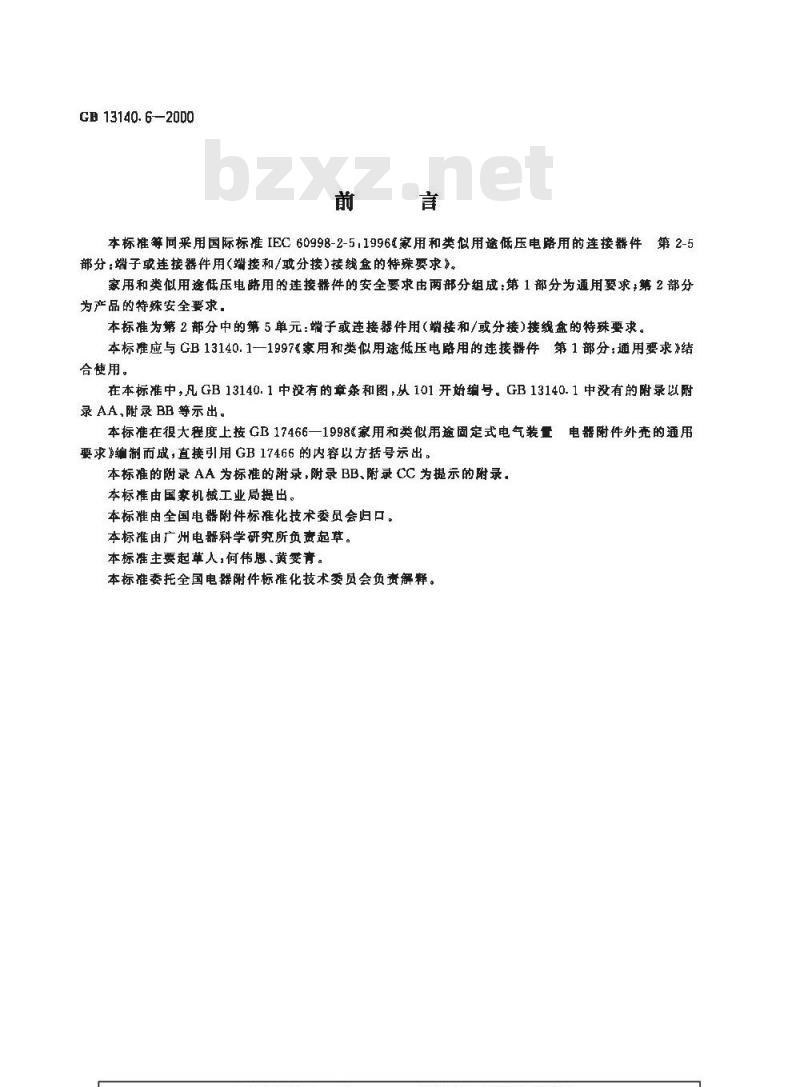

本标准等同来用国际标准1E60998-2-5.1996家用和类码用途低压电路用的连接器件：第2-5部分：端子或连接器件用(端接和/或分接)接线盆的特殊要求》。家用和类似用遂低压电路用的连接器件的安全要求由两部分组成：第1部分为通用要求，第2部分为产品的特殊安全要求，
本标准为第 2 部分中的第 5 单元:端子或连接器件用(端接和/或分接)接线盒的特殊要求。本标准应与GB13140.1—1997家用和类似用途低压电路用的连接器件第1部分：通用要求结合使用。
在本标准中，凡GB 13140.1中没有的章条和图,从 101 开始编号。GB 13140.1 中没有的附录以附录AA，附录BB等示出。
电器附件外充的通用
本标准在很大程度上按GB17466一1998家用和类似用途固定式电气装量要求》编制而成，直接引用GB 17466的内容以方括号示出。本标推的附录AA为标推的附录，附录BB、附录CC为提示的附录。本标准由国家机械工业局提出。本标准由全国电器附件标准化技术委员会归口。本标准由广州电器科学研究所负责起草。本标准主要起草人，何伟思、黄雯育。本标准委托全国电器附件标化技术委员会负责解释。GB 13140. 6—2000

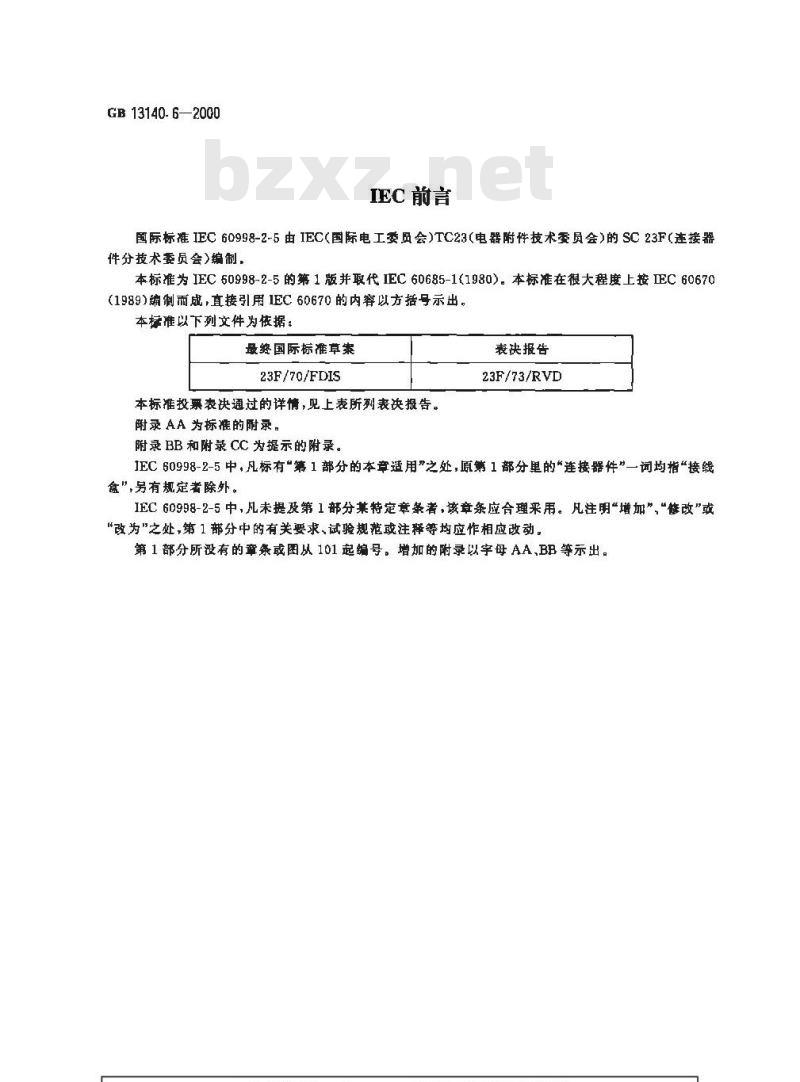

IEC前言
国际标准IEC60998-2-5由IEC国际电工委员会)TC23(电器附件技术委员会）的SC23F（连接器件分技术委员会)编制，
本标准为IEC60998-2-5的第1版并取代IEC 60685-1(1980)。本标准在很大程度上按IEC 60670（1989）编制而成，直接引用1E060670的内客以方括号示出，本标推以下列文件为依据：
最终国际标准草案
23F/70/FDIS
本标准投票表决通过的详情,见上表所列表决报告。附录AA为标准的附录。
附录BB和附录 CC 为提示的附录。表决报告
23F/73/RVD
IEC60998-2-5中，凡标有\第1部分的本章适用”之处，原第1部分里的“连接器件\一词均指“接线盒”,另有规定者除外。
IEC60998-2-5中，凡未提及第1部分某特定章条者，该章条应合理采用。凡注明\增加”，“修改\或“改为之处,第1部分中的有关要求、试验规范或注释等均应作相应改动。第1部分所没有的章条或图从101起编号。增加的附录以字母AA、BB等示出。中华人民共和国国家标准

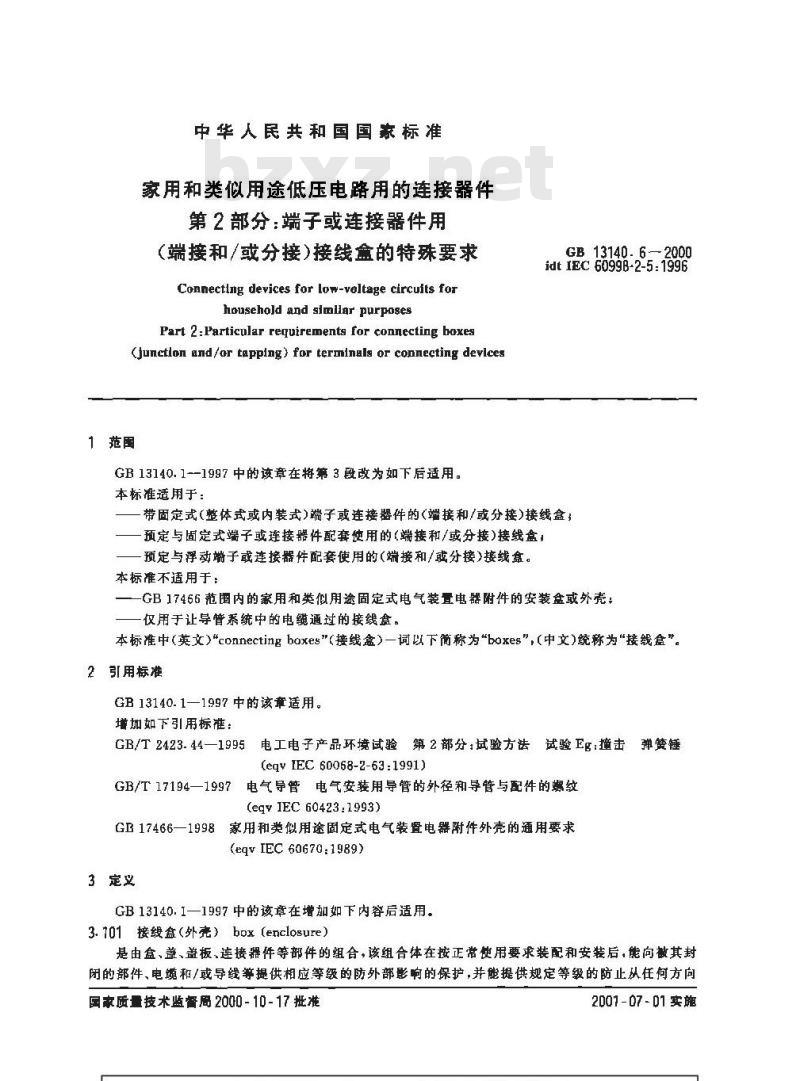

家用和类似用途低压电路用的连接器件第2部分：端子或连接器件用
(端接和/或分接）接线盒的特殊要求Connectlng devices for low-voltage circuits forhousehold and simllar purposesPart 2:Particular requirements for connecting boxes(Junctlon and/or tapping) for terminals or connecting devlces1范围
GB 13140. 1--1997 中的该章在将第 3 段改为如下后适用。本标准适用于：
GB 13140. 62000
idt IEC 6099B-2-5:1996
带固定式（整体式或内装式）端子或连接罄件的（端接和/或分接）接线盒：预定与固定式端子或连接器件配套使用的（端接和/或分接）接线盒：一预定与荐动尴子或连接器件配套使用的（端接和/或分接）接线盒。本标准不适用于：
-GB17466范国内的家用和类似用途固定式电气装置电器附件的安装盒或外壳；仅用于让导管系统中的电缆通过的接线盒。本标准中(英文)\connecting boxes\（接线盒）一词以下简称为\boxes\,(中文)统称为\接线盒”2引用标准
GB13140.1—1997中的该章适用。增加如下引用标准：
GB/T 2423.44-—1995
电工电子产品环境试验第2部分：试验方法试验Eg：撞击弹簧锤(eqy IEC 60068-2-63:1991)
GB/T 17194—1997电气导管电气安装用导管的外径和导管与配件的螺纹(eqy IEC 60423:1993)
GB17466—1998家用和类似用途固定式电气装置电器附件外壳的通用要求(eqvIEC 60670:1989)
3定义
GB 13140.1—1997 中的该章在增加如下内容后适用。3.101接线盒（外壳）box（enclosure）是由盒，盖，盖板，连接器件等部件的组合，该组合体在按正常使用要求装配和安装后，能向被其封闭的部件、电缆和/或导线等提供相应等级的防外部影响的保护，并能提供规定等级的防止从任何方向国家质量技术监周2000-10-17批准com2001-07-01 实施
GB 13140.6—2000

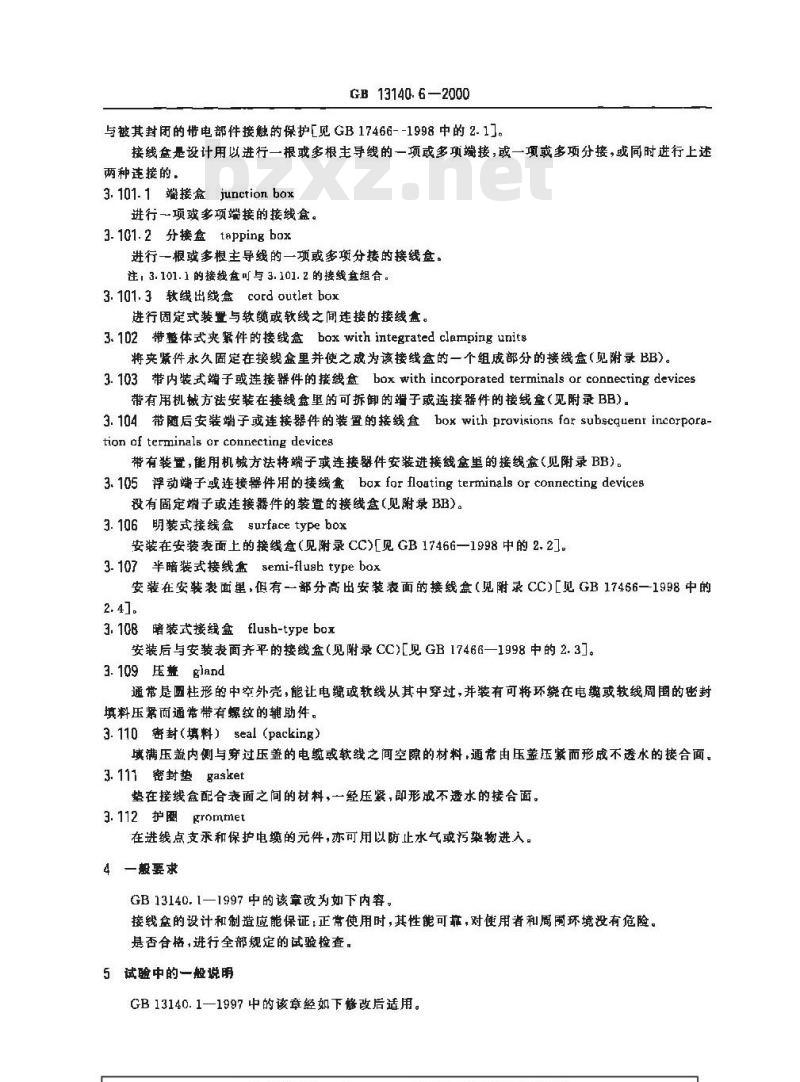

与被其封闭的带电部件接触的保护[见GB17466--1998中的2.1]。接线盘是设计用以进行一根或多根主导线的一项或多项端接，或一项或多项分接，或同时进行上述两种连接的，
3. 101. 1端接盒 junction box进行一项或多项端接的接线盒。3.101.2分接盒tapping box
进行一根或多根主导线的一项或多项分接的接线盘。注，3.101.1的接线盒可与3.101.2的接线盘组合。3.101.3软线出线盒cord outlet box进行固定式装置与软缆或软线之间连接的接绒盒。3.102带整体式夹紧件的接线盒box with integrated clamping units将夹紧件永久固定在接线盒里并使之成为该接线盒的一个组成部分的接线盒(见附录BB)。3.103带内装式端子或连接器件的接线盒box with incorporated terminals or connecting devices带有用机械方法安装在接线盒里的可拆卸的端子或连接器件的接线盒（见附录BB)。3. 104带随后安装端子或连接器件的装置的接线盒box with pravisions far subscquent incorpora-tion af terminals or connecting devices带有装置，能用机械方法将端子或连接器件安装进接线盒里的接线盒（见附录BB)。3.105浮动端子或连接器件用的接线盒bax far floating terminals or connecting devices没有固定端子或连接器件的装置的接线盒(见附录BB)。3.106明装式接线盒surface type box安装在安装表面上的接线盒（见附录CC)L见GB17466一1998中的2.2]。3.107半暗装式接线盒semi-flusb type box安装在安装表面里,低有一部分高出安装表面的接线盒(见附录 CC)[见 GB 17466一1998 中的2.4]。
3.10B装式接线盒flush-type box安装后与安装表面齐平的接线盆(见附录CC)[见GB17466一1998中的2.3]。3. 109压蓝gland
通常圆柱形的中空外壳，能让电缆或软线从其中穿过，并装有可将环绕在电缆或软线周国的密封填料压紧而通常带有螺教的辅助件。3.110密封（填料）seal（packing）虞满压盖内侧与穿过压盖的电缆或软线之间空隙的材料，通常由压差压紧而形成不透水的接合面。3.111密封垫gasket
垫在接线盒配合表面之间的材料，一经压紧，即形成不透水的接合面。3.112护图grommet
在进线点支承和保护电缆的元件，亦可用以防止水气或污架钢进入。4一般要求
GB 13140. 1—1997 中的该章改为如下内容。接线盒的设计和制造应能保证：正常使用时，其性能可靠，对使用者和周用环境没有危险。是否合格，进行全部规定的试验检查。5 试验中的一般说明
GB13140.1—1997中的该章经如下修改后适用。5.3改为如下内容：

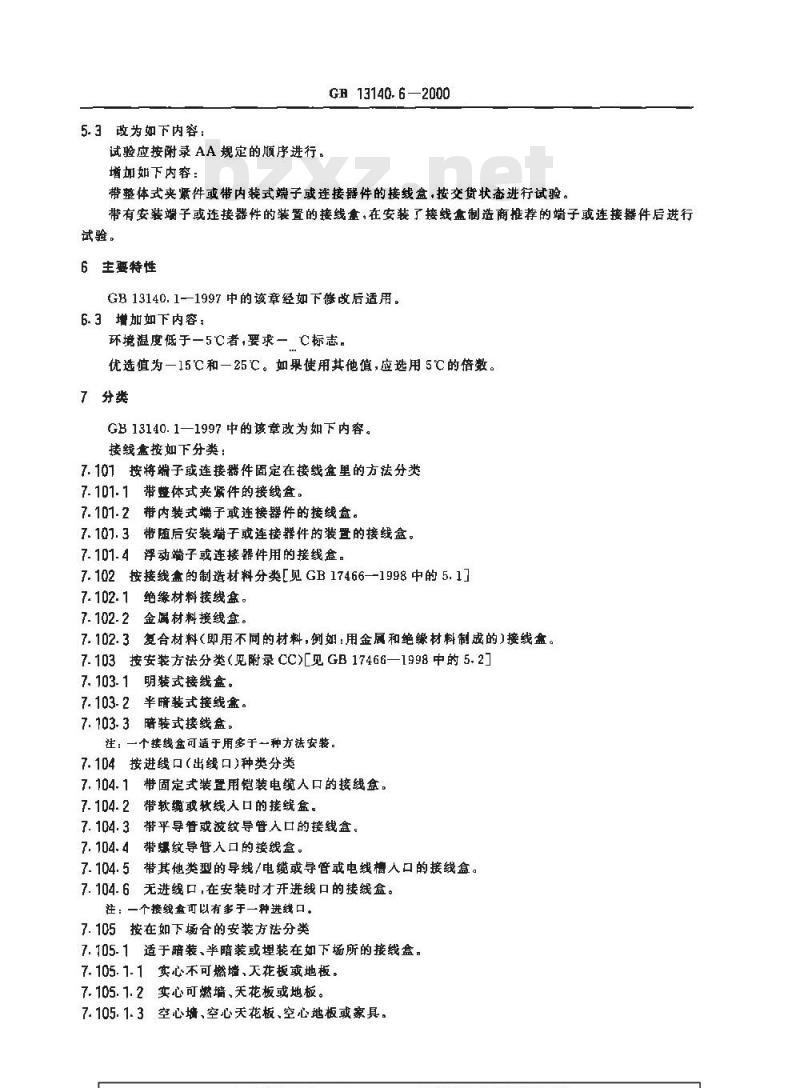

试验应按附录AA规定的顺序进行。增切如下内睿：
GB 13140. 6 —2000
带整体式夹紧件或带内装式端子或连接器件的接线盒，按交货状态进行试验。带有安装端子或连接器件的装置的接线盒，在安装了接线盒制造商推荐的端子或连接器件后进行试验。
6主要特性
GB 13140.1-1997 中的该章经如下修改后适用。6. 3 增加如下内容：
环境温度低于一5C者,要求一 C标志。优选值为一15 ℃和一25 ℃。如果使用其他值,应选用 5℃的倍数。7分类
GB13140.1—1997 中的该章改为如下内容。接线盒按如下分类：
7.101按将端子或连接器件固定在接线盒里的方法分类7. 101. 1 带整体式夹紧件的接线盒。7.101.2带内装式端子或连接器件的接线盒。7.101.3带随后安装端子或连接器件的装置的接线盒。7.101.4浮动端子或连接器件用的接线盒。7.102按接线盒的制造材料分类[见 GB 17466--1998中的 5.1]7.102.1绝缘材料接线盒。
7.102.2金属材料接线盒。
7.102.3复合材料(即用不同的材料，例如：用金属和绝缘材料制成的)接线盒。7. 103 按安装方法分类(见附录 CC)[见 GB 17466—1998 中的 5.2]7.103-1明装式接线盒。
7.103.2半暗装式接线盒。
7. 103. 3暗装式接线盒。
注：一个接线盆可适于用于一种方法安装。7.104按进线口（出线口)种类分类7.104.1带固定式装置用铠装电缆人口的接线盒。7.1D4.2带软缆取软线人口的接线盒。7.104.3带平导管或被纹导管入口的接线盒。7.104.4带螺纹导管入口的接线盒。7.104.5带其他类型的导线/电缆或导管或电线槽人口的接线盒。7.104.6无进线口，在安装时才开进线口的接线盒。注：一个接线盘可以有多于一种进线口，7.105按在如下场合的安装方法分类7.105.1适于暗装、举暗装或埋装在如下场所的接线盒。7.105.1.1实心不可燃墙、天花板或地板。7.105.1.2实心可燃墙、天花板或地板。7.105.1.3空心墙，空心天花板空心地板或家具。7.105.1.4带盖而盖会承受负载的地板，GB 13140- 62000
7.105.1.5会被水铣的地板，而地板盖与地板齐平或陷于地板里。7.105.1.6电线格或电线管。
7.105.2适于明装在如下所的接线盒。7.105.2.1不可燃墙、天花板、地板或家具。7.105.2.2可燃墙，天花板，地板或家具。7.105.3适于在下列时间安装的接线盒。了.105.3.1在建筑过程，例如：在灌封于混凝土里的过程中。7.105.3.2在建筑过程完结之后。注：一个接线盒可适于用多于一种方法安转。按安装后使用时的最低和最高环境温度分类7.106
7.106.1在一5它~~+40℃之间环境温度下使用的无T标志的接线盒，7. 106-2在高于十40'C的环境温度下(按 T标志)使用的有 T 标志的接线盒。7.1D6.3在低于一5℃C的环境温度下（按T标志）使用的有一℃标志的接线盒。注：7. 106. 2 和 7. 106. 3 的接线盘可以组合。7.107按安装过程中的最低和最高温度分类[见 GB 17466—1998 中的 5. 4]7.107.1—5C～+60的接线盒。
—15℃～+60℃的接线盒，
7. 107. 2
7.108 按建筑过程中的最高温度分类[见GB17466—1998 中的 5.5]注：此项要求仅适用于按7105.3.1分类的接线盒。7.108.1+60C的接线盒，
7.108.2十90℃的接线盒。
7.109按防止与危险部件接触、防固体物质进入和防水的有客进入的保护等级分类[见GB17466一1998 中的 5. 6]
按 GB 4208 的 IF 代码分类。
7.110按附加设备的悬吊装量分类[见GB17466—1998中的5.7]7.110.1无悬吊装置的接线盒。
7.110.2有悬吊装置的接线盒。
8标志
GB13140.1一1997中的该章经如下修改后适用。8.1改为如下内容：
接线盒应标出如下标志：
一接线盒上，应标出如下标志！在安装过程中可见到的标志：
a）制造商或代理商的名称、或商标，或识别标志；b）制造商规定的型号；
在安装后可见到的标志：
c）如下的防护等级标志；
高于IP2X的接线盒，防固体物质进人等级（见注1)，高于IPXO的接线盒，防水的有害进人等级（见注1)。1）这类接线盒用于混疑土制件里，能短时经受高达十90C的温度。GB 13140. 6 --2000
下列标志应标在接线盒上，由制造商随最小的包装单元提供，或标在最小的包装单元上，或在说明书中给出：
d) 便用温度高于十40C(带 T标志)的接线盒,量高使用环境温度C;使用温度低于一5C的接线盒，最低使用环境度一℃(见注2)。接线食温度限值表示方法示例：T55
表示，—5℃～+55℃
表示：—25℃～+40℃
表示：—25℃～+55℃
e）带整体式或内装式端子或连接器件的接线盒，额定绝缘电压（见注3)+f）额定连接容量（见GB13140.1—1997的3.8)（见注3和注4)；g）接线盒待连接的最多根数导线（见注4）：h）使用温度高于90℃（见7.108.2)的接线盒，建筑过程中的量高温度；i)按7.104.6分类(即：无进线口)的接线盒，有关安装过程中并孔须知j)按7.110.2分类的且规定要用的力大于250N的接线盒，相应的重盘kg。注
1、必须用专用部件才能获得至高的 IP防护等级的,应提供说明书,并注明用了此专用部件后可获得的肪护等级2 如将环境避度标在接线盒上,标出的环境温度应是在安装后可看见的。3如果：
一一-用的是整体式夹紧件,则不论任何种类的接盒，均应将e)项和f)项标志标在接盒上。一用的是内装式端子或连接器件，且e)项和f)项标志是标在接线盒上最标在内差式子或连接器件上，这两项标志应是在安装过程中可君见的。一·按7.101-4分类的浮动端子最连接器件用的空接线盒，若将f)项和g）项标志标在接裁盒上，这两项标志应是在安装过程中可看见的。
4可标由f>项和g)项的多于一种组合.按7.101.4分类的接线盒的f)项和g)项标志是任选的。B.2不适用。
9防触电保护
标题改为如下：
9防触电保护和接地措施
GB13140.1—1997中的该章改为如下内容。9.10接线盒应设计成：在按正常使用要求安装后，正确安装在接线盒里的带电部件，或由于故障而可能变为带电的任何部件应是不易触及的[见GB17466—1998中的8.1]。此项要求不适用于与带电部件绝缘的将盖或盖板固定到安装盒的小螺钉或类似零件。仅用标准试验指检查时，装有盖，或安装了被其封闭的部件的接线盆，应具有至少是IP20的防护等级。供货时不带盖、盖板，或没有安装被其封闭的部件的接线盒，应按产品目录的规定，在安装相应部件后进行试验。
是否合格，通过观察，并对正确安装后是易触及的部件上每个可能的位置进行如下检查：1P2X接线盒，以10N的力施加GB4208的无节试验指：—IP3X 接线盒,以 3 N的力施加直径2. 5mm 的钢棒；一IP4X接线盒，以1 N的力施加直径 I mm的钢线。此外,接线盒均应经受 75 N的力 1 min。此力通过与(GB 4208)标准试验指同--尺寸但直而无节的GB 13140. 6—2000
试验指的端部施加。将该试验指压向绝缘材料变形使会危及安全的所有部位，但不压问密封膜或类似部位。此外，还要压向薄壁避潜孔，但施加的力夜为10N。如有怀疑，用电压为40V~50V的电指示器显示试验指与有关部位的接触情况。接线盒如果有压盖或护围，要安装相应的压盖或护图，还要将盖或盖板按要求放置并固定后，才进行此项试验。
注：正在考虑修改本条的内容，9.102接线盒中，凡带有绝续失效时会变成带电的易触及金属部件的，应安装低阻接地装置。在本项要求中，与带电部件隔离的用以固定底座，盖和盖板等的小螺钉和类似零件，不视作绝缘失效时会变成带电的部件。
是否合格，通过观察并进行9.102.1的试验检查，9.102.1金属盖或益板中，凡绝缘失效时会变成带电的，应在固定蓝或盖板的过程中，通过低阻连接自动接地[现GB17466—1998中的8.3]。是否合格，通过观察并进行如下试验检香L见GB17466一199B中的9.2]：在接地端子与每个易触及金属部件之间,依砍通以25 A交流电流,此交流电源的空载电压不超过12V。
测出接地端子与易触及金属部位之间的电压降,并根据电流与电压降算出电阻。此电阻不应超过0.050。
1务必注意，切勿让测长探头端部号教试金肩部件之间的接触电阻影哨试验结果。2防护等级高于 IPXO的绝缘接线盒有多于一个进线口时，应去装附加装置，保证接地导线的连续性。10导綫的连接
GB13140.1—1997中的该章改为如下内容：10.101接线盒应能正确连接导线,所接导线的根数及横面积见第2部分特殊要求中有关章节的规定。
接线盒应有足够空间，能将导线连接到端子或连接器件。是否合格，检查办法如下：如果接上最多根数的最粗导线是最严情况，要接上最多根数的最粗导线1如果这样做还不是最严醋情况，要检查最严酷的组合导线情况。按7.101.4分类的接线盒中，只有标出8.1的.f)项和g)项标志，或声明属于8.1的f)项和g)项情况者，才进行本试验。
11结构
GB 13140,1一-1997 中的该章改为如下内容。11.101接线盒应有足够的机被强度[见GB 17466—1998 中的 10.17。是否合格，通过观察并进行第14章的试验检查。11.102用以确保防触电安全的盖、盖板或其零件，须在两个或多个点上用固定件固定于正常位置，而且必须用工具拧动至少其中一个固定件才能将盖或盖板拆除。盖、或益板、或其零件亦可用单个固定件，例如，用螺钉来固定，但这些零部件本身必须用另外的办法(例如：用突肩)来定位。
注：建议将盖,盖板的同定件栓住使之不会自行脱落。用硬纸板类似材料制成的紧配垫围，即可将螺钉栓住并防止其脱落。
盖，盖板的固定件中，凡兼用以固定连接器件的，应有措施，保证在拆掉盖或盖板之后，仍能将连接器件固定在正确位置。
是否合格,按 11. 102.1 至 11. 102. 6 的规定检查。：comGB 13740. 6-2000
11.102.1用螺钉型固定件固定的盖或益板，进行11.114的试验检查，11.102.2不靠螺钉来固定，而且，拆卸时，要朝乎垂直于安装/支承表面的方向施力才能拆的盖或盖板（见表101)：
拆卸后，用标准试验指能触及带电部件的，进行11.102.4的试验检查。拆御后，用标推试验指能触及非接地金部件的，进行11.102.5的试验检查。拆卸后，用标准试验指仅能触及绝缘部件，或已接地金属邮件，或不大于25Va.c.或60Vd.c.的SELV(安全特低电压)电路中带电部件的，进行11.102.6的试验检查。表101各章条规定要施加的力的一览表应加的力,N
拆掉盖、盖板或其零部件后，
标准试验指能触及的部位
帮电部件
与带电部件之间的肥电距离和电气间康符台 GB 13140. 1第17章表3要求的非接地金厚部件绝缘部件,已接地金属部件、≤25 Va. c.取≤60 Vd.c. 的SELV带电部件
试验依据
的晕条
11. 102. 4
11-102. 5
11. 102. 6
符合11-102.7和
11.102.8要求的
接嫂盒
不应脱出
应脱出
不符合11.102.7和
11.102.8要求的
接线盒
不应脱出
应脱出
11. 102. 3不着螺钉来固定,且要用使用说明书或产品目录中规定的工具才能拆卸的益或盖板进行11.102.4的试验检查，但朝垂直于安装/支承表面的方向施加不超过120N的力时，益、盖或其零件可以不脱出。
11.102.4将接线盒按正常使用要求安装。如果盖或盖板有锁紧机构，而该机构又不需借助工具即可操作的,要将此机构开锁。
按11.102.4.1和11.102.4.2的规定进行验证。11.102.4.1盖或盖板不可拆卸的验证朝垂直于安装表面的方向逐渐施力，便作用于盖、盖板或其零部件中心的力分别为：40 N,对符合 11.102.7和 11.102.8 要求的盖,盖板或其零部件:80 N,对其他的盖,盖板或其零部件。该力施加 1 min。盖或盖板不得脱出，然后,在一个新试样上重复该试验。先在支承框架周围按图101所示装上一块厚(1士0. 1)mm的硬材料板,然后,将羞戒盖板安装在培睡上。注
1砸材料板用以模拟墙纸，而且，可以由多片组成。2如果是附录CC所示的暗装式接线盒，不必重复用1m刀厚材料板进行的试验。试验后,试样不得出现不符合本标准要求的摄坏。11.102.4.2益或盖板可拆卸的验证用钩朝垂直于安装/支承表面的方向，向盖、盖板或其零部件，逐渐施加不超过120 N的力。钩要依饮挂在为拆卸该盖、盖板或其零部件而设置的每个沟檐,孔、间隙等里。盖或盖板应脱出。
对每个不靠螺钉固定的可分离部件进行10次试验（力要尽可能均勾分布在实际施加点上）。拆卸力每次要如在为拆卸该可分离部件而设置的不同的沟槽、孔等里。然后，在一个新试样上重复该试验。先在支承框架周围按图101所示装上一块厚(10.1)mm硬材料板，然后将盖或盖板安装在墙壁上：：comGB 13140. 6 -2000
试验后，试样不得出现不符合本标准要求的损坏。11.102-5试验按11.102.4.1的规定进行，但施加的力为：—10 N,对符合11.102.7和11.102.8要求的盖或盖板，—20N,对其他益或益板。
11.102.6试验按11.102.4.1的规定进行，但对所有的盖或盖板所施加的力为10N。11.102.7将图102所示的量规推向按图103规定不用爆钉固是在安装或支承表面上的每个益或板的每一边。量规的B面靠在安装/支承表面上,A面垂直于B面，量规要垂直地施加到受试的每一边。如果盖或盖板不是用螺钉固定到另一个盖或盖板或一个安装盒，而这两种盖、益板或安装盒具有同一外形尽寸，量规的B面应放置在与连接线同一平面上，盖或盖板的轮廓线不得超出支承表面的轮廊线。
当从点开始，朝箭头 y的方向(见图104)重复测量时，量规的C面与受试边的轮痴线之间平行于B 面泌得的距离不得减少(放量于距离包括乃面在内的一个平面里不足 7 mm 处并且符合 11. 102. 多 要求的沟,槽,孔或反向链度等除外)。11.102.8用1N的力施加图105的-规。按图106所示，期平行于安装/支承表面的方向，并朝垂直于受试部件的方向施加量规时，量规进人任何沟、植，孔或反向锥度等的上半部的深度不得超过1丑m。注, 图 105 的量规进人深度是否超过 1 mm,参朋垂直于 B面并包括沟,植、孔,反向雌度等的上半部在内的一个表面来验证，
11.103装有相应压盖或护图的防护等级高于IPX0的接线盘，在安装电气导管或铠装电缆之后，应能提供所要求等级的防水的有害进人保护[见GB17466—1998中的10.3]。是否合格，通过观案并进行12.104的试验检查。11. 104IPX1 至 IPX4 的明装式和半暗装式接线盒应设计成能开一个排水孔,该孔的直径至少为5mm，或面积为20mm而宽至少为3mm。防护等级高于IPX4的明装式和半暗装式接线盒中，只要符合12.104的要求，不必设计开排水孔。除了盖惑盖板之外，排水孔的位盘或数量应保证至少有一个水孔无论接线盒处于任何位實时均能起排水作用：
是否合格,按接线盒的防触及危险部件的IP等级，通过观察、测量和用探针进行检查。11.105按 7.105.1.3分类的适于安装在空心墙里的接线盒应能向墙内的部件提供至少IP2X的防止与危险部件接触的保护。
是否合格，通过观察并进行12.103的试验检查。11.106接线盒应有能将其固定到墙或天花板上或里面的装置[见GB17466—1998中的10.6]。绝缘材料接线盒的结构应能保证：用固定件安装后，内部固定件的任何金属部件被绝缘包围，而且，该绝缘突出固定件的顶部，突出高度至少为固定件凹槽最大宽度的10%。注：正在考感用其他办法保护固定件的金属部件。是否合格，通过观察和测量检查。11.107暗装式或半暗装式接线盒应装配一个或多个进线口和/或敲落孔，供电气导管/电线槽和/或电缆连接用。
该进线口可以是接线盒的一部分，亦可以是分立元件。11.108明装式接线盒应有以下的一种配量：一一正常使用时所需根数的电缆易于进人的一条或多条槽，或一个或多个电缆人口或献落孔；一电缆从背面进人的孔！
一电气导管或电线槽用的一个或多个平人口！—螺纹导管或压盖用的螺纹人口——压盖：
防水护圈F
上述的任何合适的组合。
GB 13140- 6—2000
11.107和11.108的要求不适用于按7.104.6分类的无进线口的接线盒。是否符合11.107和11.108的要求，通过观察检查。11.109蔽落孔入口中，靠冲击力来打通而冲击时会损伤接线盒的，应易于将人口捕开，但拥开时不会：形成碎片或毛刺，不会损伤电缆绝缘或接线盆。是否合格，进行14.108规定的试验检查。11.110接线盒的设计和结构应能保证：将接线盒安装在正常位置之后，能对导线线增进行加工处理。11.111与硫化橡胶产品接触的压盖金属部件不得为棵紫铜或棵黄铜制品是否符合11.110和11.111的要求，通过观察检查。11.112如有进线孔进线孔应能让电气导管/电线槽或用以连接电气导管/电线槽的有关配件，或让电缆或软线的保护层进入接线盒，并提供机械保护[见GB17466—1998中的10.7]。电气导管人口，如有多于一个人口，则应有至少两个人口，能接纳符合GB/T 17194规定的尺码或尺码组合的电气导管。
是否合格，通过观察并用相应的电缆或电气导管进行试验检查。注：可用龄落孔、合适的插人件或相应的切削工具来形成尺寸足够大的人口。11.113：按7.104.2分类的接线盒的人口（出口)在设计上或结构上应能使电缆或软线易于进人和固定，并以适当的方式向电缆或软线提供保护，使之不受拉力，推力或续护。是否合格，进行14.105的试验检查。11. 114盖,端子、连接器件和应力消除装置等的固定件中,凡用螺钉拧紧的,在设计上和结构上应能保证经受往安装和正常使用过程中出现的机械应力。是否合格，通过观察检查。在安装过程中，要拧动的螺钉还要进行如下试验，必要时，甚至要进行14.105的试验检查。
将螺钉固定件紧和拧松：
10次，对与绝缘材料螺纹旋合的螺钉和/或绝续材料螺钉：5次，对所有其他爆钉。
与绝缘材料螺经旗合的螺钉和螺母和绝缘村料螺钉，每次应完全拆下，再重新拧台。试验应用合适的螺钉旋具或合适的工具来进行，施加的力矩见表102的规定。如果制适商注期可以用更大值的力短，并提供与此有关的资料，可选用更大值的力矩。试验期间,不得有坏钉断裂，或（导致无法使用相应的螺钉旋具的)螺钉头槽的损坏，或不利于固定件继续使用的纹或接线盒的摄坏。不得用矫发力来行紧螺钉。自攻顿紧螺钉和自切螺钉必须与预定由它们来拧紧的工件一起供货，否则不得用来进行机装配。裹102
螺纹标称直径mm
>2. 8-3. 0
>3. 0~3. 2
>3. 2~3. 6下载标准就来标准下载网
>3. 6~4. 1
>4. 1~4. 7
>4. 7~5. 3
金属螺钉的试验力矩,N ·
：com正
螺教标称直径.mm
2> 5. 3 ~6. 0
>6. 0~8. 0
GB13140-6—2000
表102（完）
金属娠钉的试验力矩,N·m
注：非金属螺钉的试验力矩值在考患中。共或山制造商规定。
1栏适用于不能用刀口比螺钉直径克的螺钉旋具来拧紧的螺钉。Ⅱ栏适用于用螺钉旋具来拧紧的其他螂钉。丑栏适用于不是用螺钉施具来拧紧的螺钉和螺母，1
11.115保持装置中，除端子或连接器件用的螺钉固定件外，其余的应经受安装及正常使用期间出现的机械应力。
是否合格，接有关的第2部分中对所用类型连接器件的规定，进行导线连接检套，试验后，不得出现会导致不符合本标准要求的变形、开裂或类似的摄坏。12耐老化、防潮、防围体物质进入及防水的有害进入CB13140.1--1997中的该章改为如下内容。12.101绝缘材料和复合材料接线盒和金属接线盒的非金属元件的耐老化和耐气候条件12.101.1绝缘材料和复合材料接线盒的密封和护圈应能耐老化。给装有压盖或护图的3个接线盒中的每个接线盒里约半数的压盖或护图装上密封(如有）和圆柱形金属棒，棒的直径为规定的下限值。给这3个接线盒里的另一半数压盖和护圈装上密封(如有)和圆柱形金属梓,样的直径为规定的上限值。如果一个接线盒有多于6个压盖或护图,试验时,给每个接线盒的 3个压盖或护围装上最细尺寸的棒,给3个压盖或护图装上最大尺寸的棒。如果是护图，应将钢样保持在正常位置，使之不会进人护围。将钢棒保持在正常位置的装叠不得影响试验结果。
压盖以14.103试验期间（表104规定）所用力矩的2/3拧紧，其他的孔要封闭掉。如果说明书注明可以用更大值的力矩，并提供与此有关的资料，可以选用更大值的力矩。将绝缘材料和复合材料接线盒按正带使用要求安装，并装上钢和/或电线槽（如有）。钢棒为规定的最小和最大直径钢棒，电线则为规定的最小和最大尺寸电线槽。无压盖或护圈的绝缘材料和复合材料接线盒按变货状态进行试验。是否合格，检验方法如下：
接线盒在具有环境空气的成分和压力的加热箱里进行试验。加热箱内的蕴度为：
（70±2)C，对无T标志的接线盒；一（T+30土2)℃，对有T标志的接线盒。例如:T85时，箱内温度为(11512)℃。试样在加热箱里存放(168\)h。处理结束后，将试样从加热箱取出并在室温下存放至少（96+)h试样不得有无附加放大的正常或纠正视力可见的裂缝，材料亦不得发粘变腻。判断方法如下，用干粗布包者食指,以 5 N 的力压在试样上，试样不得留有布痕，试样的材料不得粘住布片。试验后，试样不得有不符合本标准要求的损坏。
