【国家标准(GB)】 家用和类似用途低压电路用的连接件 第2部分:作为独立单元的带刺穿绝缘型夹紧件的连接器件的特殊要求

GB13140.4—1998

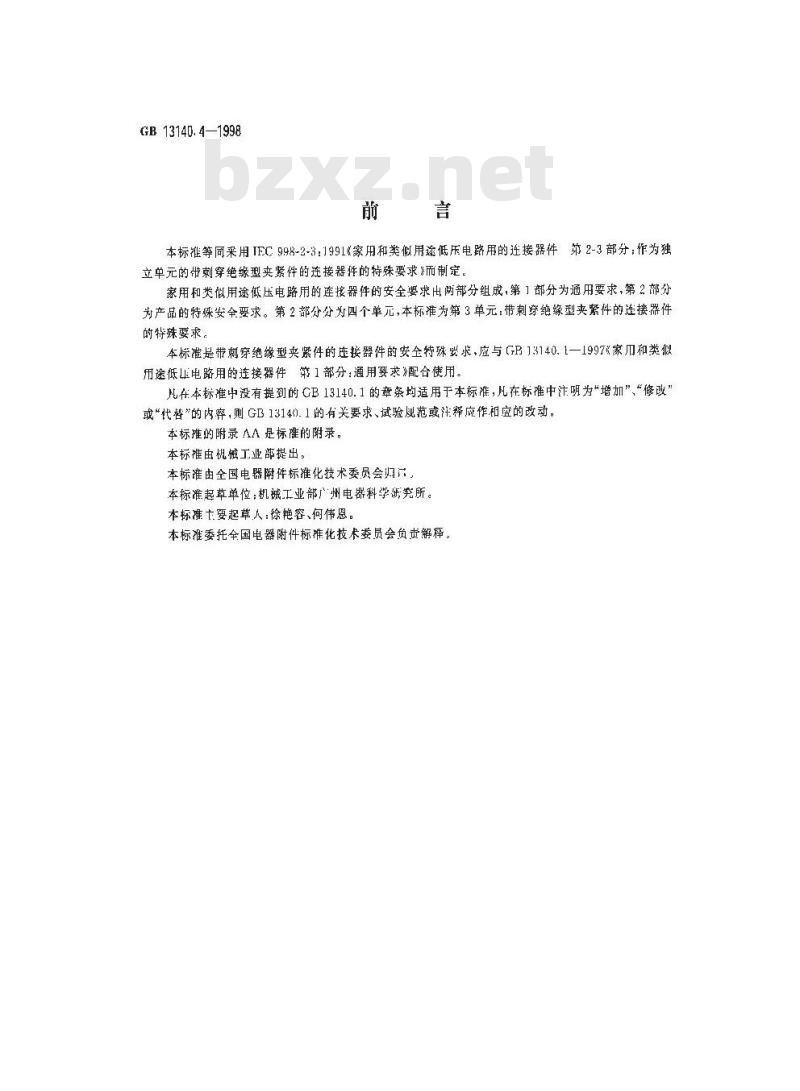

本标雅等同采用TFC998-2-3:1991&家用和类似用途低乐电路用的连接器件第2-3部分：作为独
立单元的节刺穿绝缘型夹紧件的连接器件的特殊要求》而制定。家用和类似用途低压电路用的连接器件的安全要求出两部分组成，第1部分为通用要求，第2部分为产品的特安全要求。第2部分分为四个单元，本标准为第3单元：带刺穿绝缘型夹紧件的连接器件的特殊要求，
本标准是带刺穿绝缘型夹紧件的连接器件的安全待殊要求，应与GP13140.1一1997家和类似用途低电路用的连接器件第1部分：通用要求》配合使用。儿在本标准中没有提到的CB13140.1的章条均适用于本标准，儿在标准中注明为\增加”“修改”或\代替”的内容，则GB1314h.1的有关要求、试验规范或注释应作相应的改动。本标准的附录AA是标准的附录。本标推由机械工业部提出。
本标准由全国电器附件标准化技术委员会归口，本标准起草单位；机誠工业部广州电器科学新究所。本标谁七要起草人：徐艳容、何伟恩。本标准委托全国电器附件标准化技术委员会负责解释。GB13140.4—1998

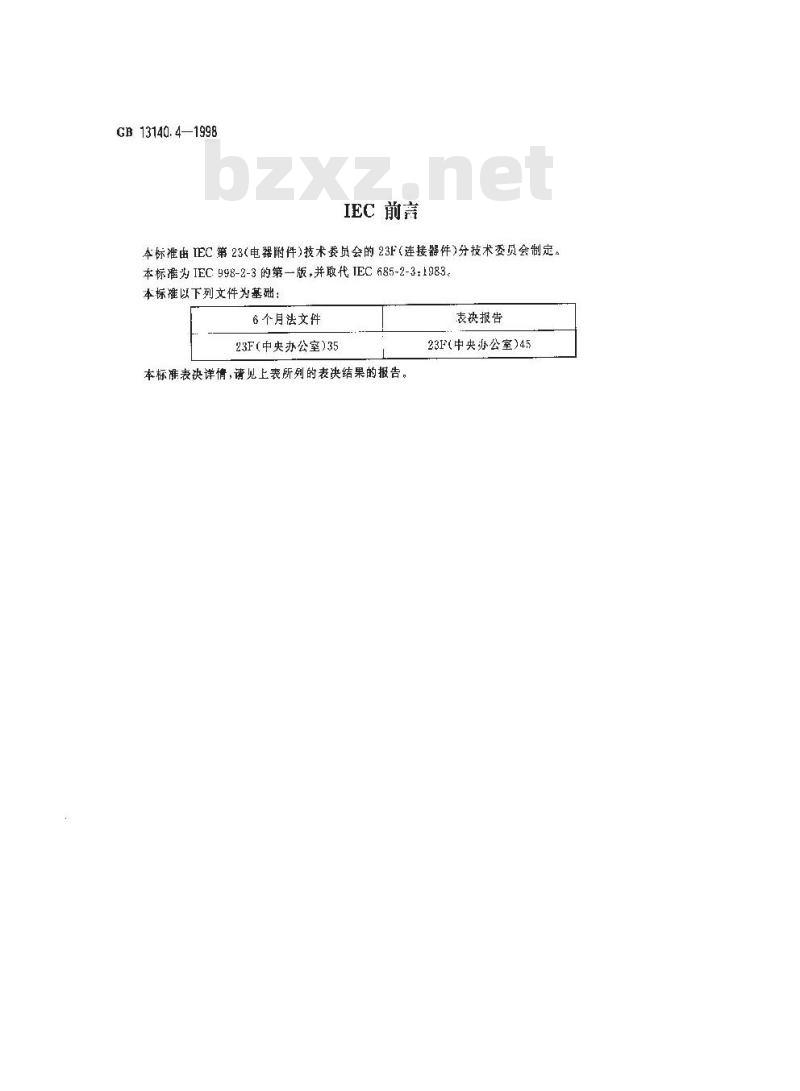

IEC前
本标准由IEC第23（电器附件）技术委员会的23F（连接器件）分技术委员会制定。本标准为IEC998-2-3的第一版，并取代TEC65-2-3:1983。本标雄以下列文件为基础：
6个月法文件
23F(中央办公室)35
本标准表决详情，请见上表所列的表决结果的报告。表决报告
23F（中央办公室）45

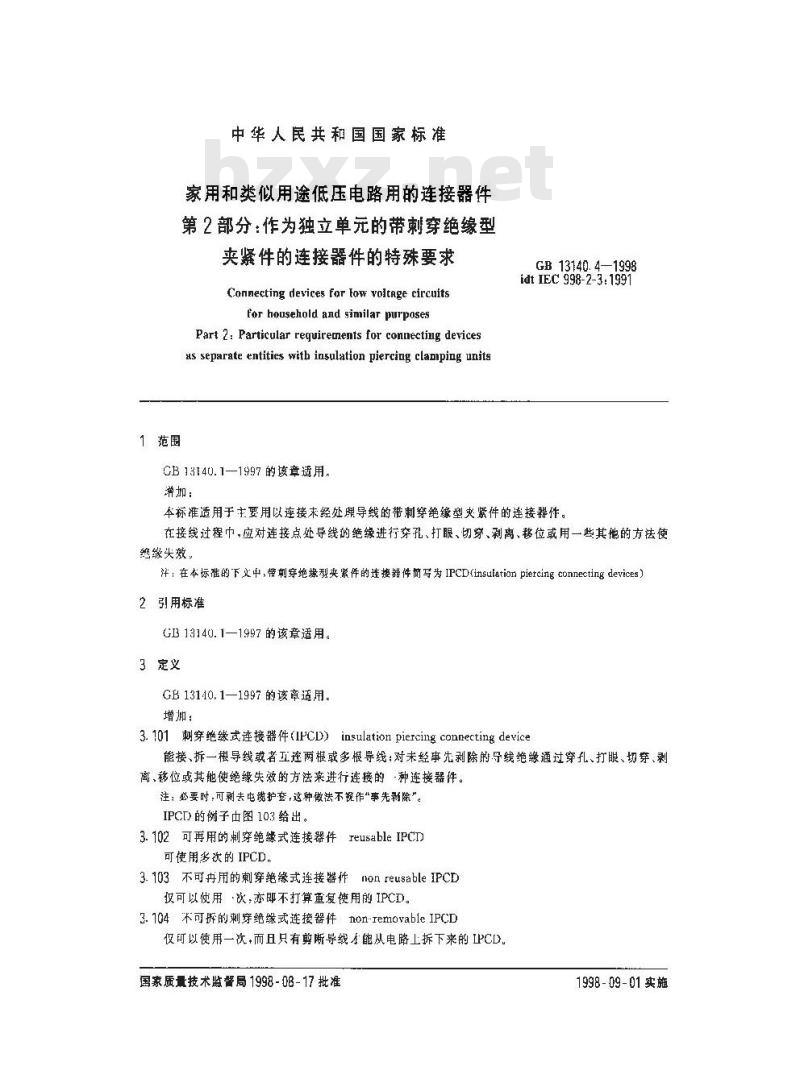

1范围
中华人民共和国国家标准
家用和类似用途低压电路用的连接器件第2部分：作为独立单元的带刺穿绝缘型夹紧件的连接器件的特殊要求
Connecting devices for low voltage circuitsfor household and similar purposesPart 2: Particular requiremnents for connecting devicesas separate entities with insulation piercing clanping unitsCB13140.1—1997的该章适用，
增加：
GB 13140. 4—1998
idt IEC 998-2-3:1991
本标谁适用于主要用以连接末经处导线的带刺穿绝缘型灾紧件的连接器件，在接线过程中，应对连接点处导线的绝缘进行穿孔、打眼、韧穿、剥离、移位或用一些其他的方法使經缘尖效：
泽：在本标的下文中，带刺穿绝缘型夹紧件的硅接器件简马为 IPCD(insulation piercing connecting devrices）2引用标准
GB13140.1—1997的该章适用。
3定义
GB13140.1—1997的该章适用。
增加：
3.101刺穿绝缘式连接器件（IPCD）insulationpiercingconnectingdevice能接、拆一根导线或者五连两根或多根导线：对未经事先剥除的导线绝缘通过穿孔、打眼、切穿、剥离、移位或其他使绝缘失效的方法来进行连接的-种连接器件。注：必要时，可剥去电护查，这种做法不视作“事先赖除”。IPCI)的例子由图103 给出。
3.102可再用的穿绝缘式连接器件：TeusableIPCD可使用多次的IPCD。
3.103不可再用的刺穿绝缘式连接器件non reusable IPCD仅可以使用次,亦即不打算重复使用的IPCD。3.104不可拆的刺穿绝缘式连接器件：non-emovable IPCD仅可以使用一次,而且只有剪断导线手能从电路上拆下来的 LPCD,国家质量技术监督局1998-08-17批准1998-09-01实施

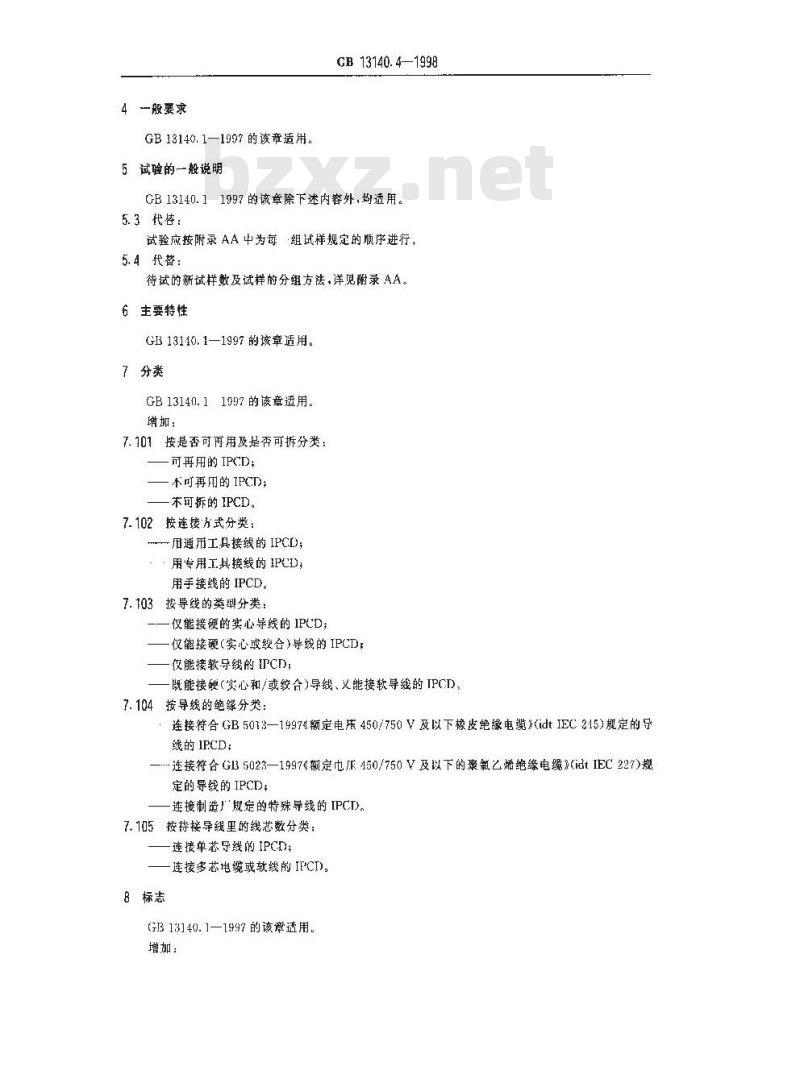

4一般要求
GB13140.1—1997的该章适用。
5试验的一般说明
GB 13140.4—1998
GB 13140.1 1997 的该章除下述内容外,均适用。5.3代：
试验应按附录 AA 中为每组试样规定的顺序进行，5.4代替：
待试的新试样数及试样的分组方法，详见附录AA。6主要特性
GB 13140.1—1997 的该章适用。7分类
GB13140.11997的该章适用
增加：
7.101按是否可再用及是否可拆分类：可再用的IPCD：
一个时再用的IPCD；
一不可拆的 IPCD。
7.102按连接方式分类：
一用通用工具接线的 IPCD;
·用专用工其接线的IPCD，wwW.bzxz.Net
用手接线的 IPCD。
7.103按导线的类型分类：
仅能接硬的实心导线的IPCD;
仅能接硬（实心或合）导线的IPCD，一仅能接软导线的IPCD;
既能接硬（实心和/或绞合)导线、义能接软导线的 IPCD)7.104按导线的绝缘分类：
连接符合GB5013—1997额定电作450/750V及以下橡皮绝缘电缆(idtIEC215)规定的号线的IPCD；
—-连接符合GB5023—1997额定电IF450/750V及以下的氯乙烯绝缘电缆》(idtIEC227)规定的导线的 IPCD：
连接制造」规定的特殊导线的 IPCI)。7.105按待接导线里的线芯数分类：连接单芯导线的IPCO;
连接多芯电缆或软线的IFCT)
8标志
(B3 13]40. 1—1997 的该章适用。增加：

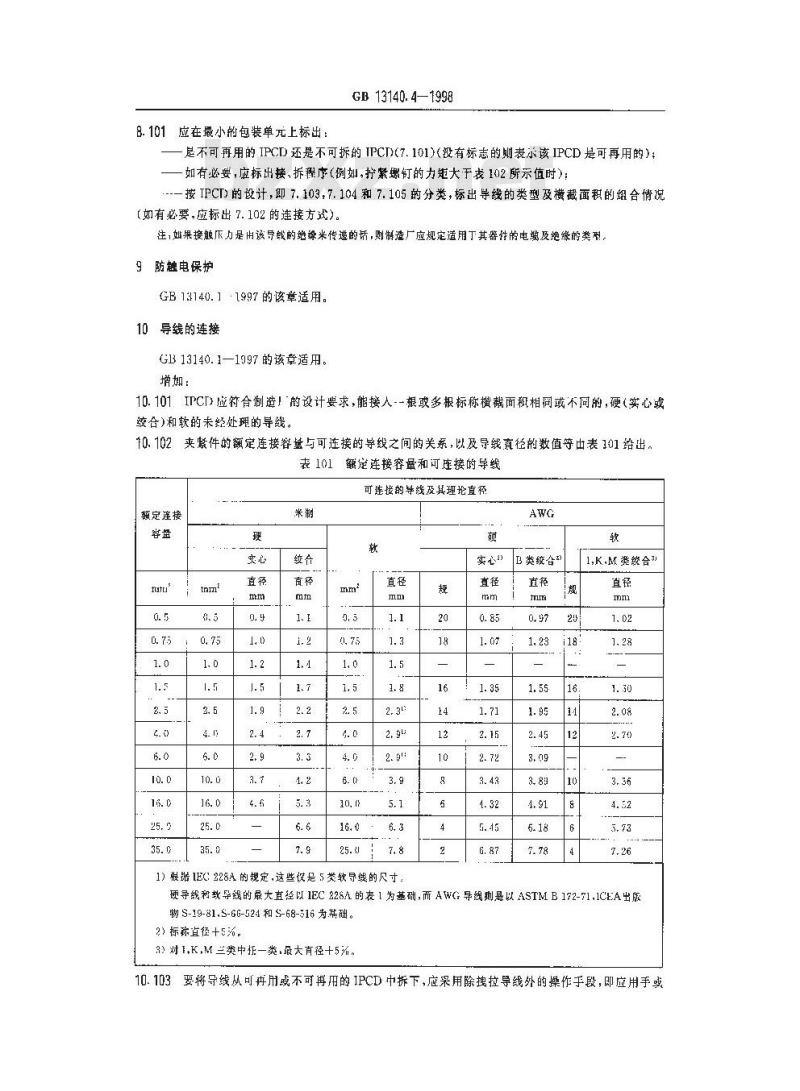

8.101应在最小拍包装单元上标出GB 13140.4—1998
是不可再用的IPCD还是不可拆的IPCT)(7.101)（没有标志的则表示该IPCD是可再用的）；如有必要，应标出接、拆程序（例如，拧紧缴钉的力矩大于表102所示值时）：--一按IPCT>的设计，即7.103，7.104和7.105的分类，标出导线的类型及横截面积的组合情说（如有必要，应标出7.102的连接方）。注，如果接触斥力是用该导线的绝缘米传递的话，则制造厂应规定适用丁其器件的电缆及绝缘的类型，9防触电保护
GB 13140. 11997 的该章适用。10导线的连接
GB313140.1—1997的该章适用。增加：
10.101IPCT>应符合制造」的设计要求，能接人--根或多根标称横截面积相同或不同的，硬（实心或绞合)和软的未经处理的导线。
10.102夹紧件的额定连接容基与可连接的导线之间的关系，以及导线直径的数值等由表101给出。表101额定连接容量和可连接的导线可连接的导线及其理玲直径
定连接
1)根据IEC228A的规定，这些是5类软导线的尺寸。规
B类绞合”
1,K,M类绞合3
硬导线和数导线的最大直径以1EC226A的表1为基础，而AWG导线剩是以ASTMB172-71.ICE:A出版物 S-19-81,S-6G-524 和 S-68-516 为基础。2)标称直径+5%。
3）对1,K,M兰类中折一类.最大有径+5%。3要将导线从可再用或不可再用的IPCD中拆下，应采用除拽拉导线外的操作手段，即应用手或10、103
GB 13140.4 1998
用合适的工其，通过颈定的操作，才能把导线拆下是否合格，可通过14.101.1和14.101.2的试验来确定。10.104应使IPCD充分锁定，以防意外松脱。是否合格，可通过规检及进行14.101.1和14.101.2的试验来确定。10.105如果IFCD使用螺钉来接线，则应在每项试验前进行下述试验。用合适的工具，按表102所示的力矩，把可再用的IPCD的螺钉拧紧和拧松五次，每次把螺钉松后冉拧紧时,均要用新的导线端。不可再用和不可拆的IPCD的螺钉要按表门02所示的力距行紧次。注：如果 IPCD 的制造厂在提供的有关资料中说明可以用更大的,力矩值的话,则可以用更大的力疑值。表102
螺钉的标称直径
>3. 2~3. 6
>3. 6~4. 1
注；对本表所列的力矩值将作进一步的研究螂钉的标称直径
>4. 7~5. 3
>5. 3~6. 个
2>6. 0~8. 0
>8. 0~-10. 0
[栏适用于扩紧时螺钉不从孔中芦出的无头螺钉，也适用于不能用刀口宽度比螺钉直径大的螺钉旋具拧紧的其他螺钉。
1栏适用于能用刀口宽度比螺钉直径大的螺钉旋具拧紧的螺钉。』栏适用于用除螺钉旋具以外的工具紧的螺钉。试验期间，可再用的IPCD不应有影响其继续使用的损坏，如：螺钉断裂或者螺钉头帽、螺纹，垫圈鼓V形卡等的损坏。
试验用螺钉旋具的刀口形状应适合被试验的螺钉头。螺钉不能用猛力拧紧。11结构
GB13140.1—1997的该章除下述内容外,均适用，11.3不适用
增加：
11.101通过非陶瓷的绝缘材料米传递接触压力的IPCD,在正常使用条件下应是固定的。判断通过金属部件来传递接触压力的IPCD是否合格，可通过视检和15.101的试验来确定。用非金属材料传递接触压力的IPCD应经受15.102的试验，11.102用以产生接触压力的螺钉不得用来固定任何其他的元件，尽管这些螺钉可以把IPCD固定在正常位置上或防止其转动。
螺钉不应用软的或易烯变的金属来制造注：使用合金竭钉和用铝合金作本体的 1PCD 需要附圳试验,这些附加成验正在考虑中,是否合格，可通过视检来确定。11.103不可再用的IPCD在设-和制造上应能做到：当从导线上拆下时，IPCD本身也已经损坏，损坏的迹象应十分明显。
往：如果 IPCD 再次进行安装时,必须使用新的部件变材料而不能用原来的,则认为该 IPCD已经永久捐坏GB 13140.4—1998
12耐老化、防潮、防固体物质进入及防水的有害进入GB 13140.1—1997 的该章适用。13绝缘电阻和电气强度
GB13140.1—1997的该章适用。
14机械强度
GB13140.1—1997的该章适用。
增加：
14.101IPCD应能进行可靠的机连接。是否合格，可通过14.101.1和14.101.2的试验来确定。14.101.1取新的IPCD,接上符合制造厂规定的类型及最小和最大横截面积的新单芯导线，然后在图101所示的装置上进行试验，
该试验应在6个试样上进行：其中3个试样接上最小横截面积的导线，另外3个试样接上最大横截面积的导线：
试验导线的长度应为75mm加上表103规定的高度H。把试验导线按制造厂的分类（7.102)接进炎紧件里，如果有夹紧爆钉，则应用10.105规定的力矩拧紧。
每根导线均应经受如下的试验：将导线末端穿过紧固板上个对应尺寸的套管，该紧固板位于装置的下方，与装置的距离为表103给出的高度 HI，套管应位于水平面上,使其中心线能在水平面上作直径为 75 mm,且与夹紧件同轴的匾周运动。然后，便紧固板以（10士2）r/min的速度旋转。夹紧件的夹口和套普上表面之间的距离应在表103 所示高度的 15 mm偏差范内。为防止绝缘导线的绞扭、缠绕或旋转，套管可以加润滑油，把表103规定的重物悬挂在导线的末端，试验应持续15 min。
试验期间，导线不待从夹紧件中滑出，也不得在夹紧件附近断裂。对于可再用和不可再用的IPCI),在试验期间，导线不应损坏至不能再度使用的程度。投计仅与多芯电缆或软线起使用的IPCD不避行本项试验。表103J
导线摘截面积
采用说明，
套曾孔的直径”
1] 原文在表 103 后有一注:“在黄国,导线对应的重物里重些\。高度H
与导线对应的重物
导线横截面积
GB13140.4—1998
表103（完）
套管孔的直径
高度H
与导践对应的重物
1)高度H的公差:二15 mm
2）如果套替孔的直径太小,不是以容纳没有祭束的导线，那么，可以改用尺码大一号的寒管孔，14.101.2IPCD应按如下的规定进行拉出试验：设计接单芯导线的IPCD，按14.101.2.1的要求；一设计接多芯电缆或软线的IPCD.按14.101.2.2的要求。14.101.2.1设计接单芯导线的IPCD应进行拉出试验：1）对于可再用的IPCD,要取6个新诚样进行下述试验：取3个试样接上符合生产厂规定的最小横截面积新导线，另外3个试样接上符合生产厂规定的最大横截面积新导线。
如果有螺钉，则按10.105 的规定拧紧。接、拆导线丘次，每次均应采用新的导线。在每次接线后，导线应经受一次为时1min的拉力试验，拉力的方向为分接导线的轴线方向，拉力值由表104给出，不得使用爆发力。2）对不可冉用和不可拆的IPCD,应取6个新试样进行下述的试验：取3个试样接上符合生产厂规定的最小横截面积新导线，另外3个试样接上符合生产厂规定的最大横面积新导线。
如果有竭钉,厕按 10.105 的规定柠紧。这些IPCL>只需经受一次拉力试验，拉力值如表104所示。试验期间,导线不得从IPCD中滑出。表104
横截面积
14.101.2.2设计要接多芯电缆或软线的IPCD应按14.101.2.1的规定进行拉出试验，但拉力应问多芯电缆或软线的整体施加而不是向每一根线芯分别施加。可再用的IPCD：要用6个新试样；一不可再用和不可拆的IPCD：要用6个新试样。拉力按\下\列公式计算：
F-F(X)n
一要施加的总拉力；
式中—
线芯数目+
一与-根导线的横截面积对应的“根线芯的力（见表104)。F(X)-
在试验期间,电缆或软线不得从1PCI) 中滑出。采用说明：
1原文在表104后有～注：“在美国,所用的抗力值更大”。15温升
GB 13140. 1—-1$97 的该章适用。塔加：
GB 13140.4—1998
15.101对于通过金属部件传递接触压力的 IPCD.其电性能是否格,应通过在 6 个(12 个)新试样上进行下述试验来确定。
试验要用制造厂规定的最小和最大横截面积的新铜导线进行，报据导线的类型，试样的数目如下：对仅能接实心导线的C：6个试伴：对仅能接硬导线的IPCL：6个试样！-一对仪能接软导线的 IPCD;6个试样；对能接所有类型导线的IPCD：12 个试样按正常仗方法，把最小横截面积的导线分别接至3个IPCI);把最大横截面积的导线分别接至另外3个 IPCD。
每组的3个IPCI要串接
对能接所有类型导线的 IPCD,本试验要进行两次，次用硬导线,另-次用软导线(总共 12 个IPCD)
对设计接基-特定类型或某单一横面积导线的1PCI),仅用3个试样进行试整。如果有螺钉,则用10.105 规定的力矩拧紧。每个IPCD要按图102所示进行连接。然后,IPCD 要经受下述试验 A 或试验 B。如巢对试验B的结果有怀疑，则要在·组新试样上进行试验A。对于这两种试验方法最好便用交流(.）但用直流（d.c.)亦可以。电压降是基本的判断依据
在本试验后.用无附加放大的正常或校正的视力进行视检，试样不应有明显影响其再度使用的变化，如裂键、变形等等，
试验A;将整个试验置连同导线一起放置在初始温度保持在20℃:士2℃的加热室(箱)内。除冷却过程外,应给串联电路通以 GB 13140.1—1997表 2规定的试验电流。如果所连接的导线截面积不同，则要通以柑应下横截面积最小的导线的试验电流。然后，按下述方法使IFCD经受192个温度周期试验，每个周期持续时间约为1h，将加热室（箱）内的空气温度在约20min内升至40℃或T标志的值。将40士5Y或T土5C这个温度维持约10min.然后.使IPCD在约20min内冷却至30C左右+充许强迫冷即,并把这个温度维持约10 rnin。如果需要测量电压降,允许将这个温度进一步冷却至 20℃:土2℃
在老化试验期间，电压降应在环境冷却状态至稳定时测量，在第24和第192·个周期完成店测基TPCD)电的电压降，并作好记录：在通以GB13140.1表2规定的电流的情况下,每个火紧件的最大容许电压降应不超过下列两个值中的较小值：
----22. 5 tmV,或
一在第 24 个周期后测得值的 1. 5倍。谢量点应尽量靠近IPCT 的变紧件，如不可能,则测得的值应诚去两个测垫点之间的那段导线的电压降值.
测量点的示例见图102，
GB 13140.4—1998
加热室（箱）内的温度应在距试样至少50mLm的地方测量试验 B;使试验装置在室温坏境下经受一激励电流，该电流要在尽可能靠近IPCD上的夹紧件和导线接口处产生一个40℃二5℃的溢度，如果有关产品标推要求的话这个温度可以更高，该激励试验电流应周期性变化.即30 min接通30 min关断，亦应在第 24 个周期和第 192 -个周期完成后,在环境冷却条件下用 GB 13140.1 表 2 规定的电流来测电压降。电降应不超过在试验A 给定的值。15.102对通过绝缘材料传递接触斥方的 IPCD,电气性能要通过15.102.1和 15.102.2的试验来检查。
15.102.1温度周期试验
试验程序与15,101 所述的-样但下列除外：周期数由192增加至384；
应在第48和第384个周期后测量每个IPCD的电压降，每次均应在IPCD的温度为20C兰2 C:下测量,测得的电压降应不超过下列两个值中的较小值a) 22. 5 mV,或
b）在第48个周期后测得值的1.5倍15.102.2短时耐电流试验
取3个新的IPCD,接上最人横截面积的硬（实心或绞合）或软的新导线，如果该IPCD既能接破（实心或绞合)导线又能接软导线，那么应接上软导线。如果主导线和分接导线的尺寸不同，则IPCI)应选用较小尺寸的导线的试验电流值来进行试验：如果有螺钉，则用10.105规定的力矩拧紧。IPCD应经受一次通以所接导线的横截面积×120 A/mm的电流，为时1s，在IPD达到正常环境温度后测量电压降，电压降应不超过在试验前测得的俏的1.5倍，注；为丁避免达到热平衡，用以测量试验前和或验后的电压降的电南，可以是GB13140.1—1997表2给山值的1/10
试验后，用无附加放大的正常或校正的视力进行现检，试样不应有明显影响其再度使用的摄坏，如裂缝、变形等等。
16耐热
GB13140.1—1997的该章适用。
兆电距离、电气间酬和穿通密封胶的距离GB 13140. 1—1997 的该章适用。18绝缘材料的耐非正常热和耐燃GB13140.1--1997的该章适用。
19绝缘材料的耐滑电起痕
GB 13110.1—1997 的该章适用。废管
GB13140.4—1998
度寸单位：mm
固定IPCD时，必须小心避免因切在IPCD上的力过大而影响连接的效累图10114,101的试验设备
切断士导线
分接导线
电医降测量点
1±导级
1一以较小尺中的主导线或分接导线为基础的试验电流图102
通过金具部件传逆接压力的1FCDGB 13140.4—1998
通过连接器伴的给操传进换触压力的IFCD通过连接器件的绝漾和导继的跑续两者来传逆接题压力的LCD
图103刺穿绝缘型夹紧件的例子
分接导钱
土导线
