本标准规定了平面二次包络环面蜗杆传动术语。本标准适用于轴交角等于90°的平面二次包络环面蜗杆传动及其蜗杆和蜗轮。 GB/T 16442-1996 平面二次包络环面蜗杆传动术语 GB/T16442-1996

标准内容标准内容

部分标准内容:

中华人民共和国国家标准
平面二次包络环面蜗杆传动
Planar double-erveloping worm gearing terminology主题内容与适用范围
本标准规定了平面二次包络环面蜗杆传动术语。GB/T 16442-.-1996
本标准适用于轴交角等于90°的平面二次包络环面蜗杆传动及其蜗杆和蜗轮。2引用标准
GB 3374--82
齿轮基本术语
GB10086—88圆柱蜗杆、蜗轮术语及代号3-般定义
3.1 母面 generating surface

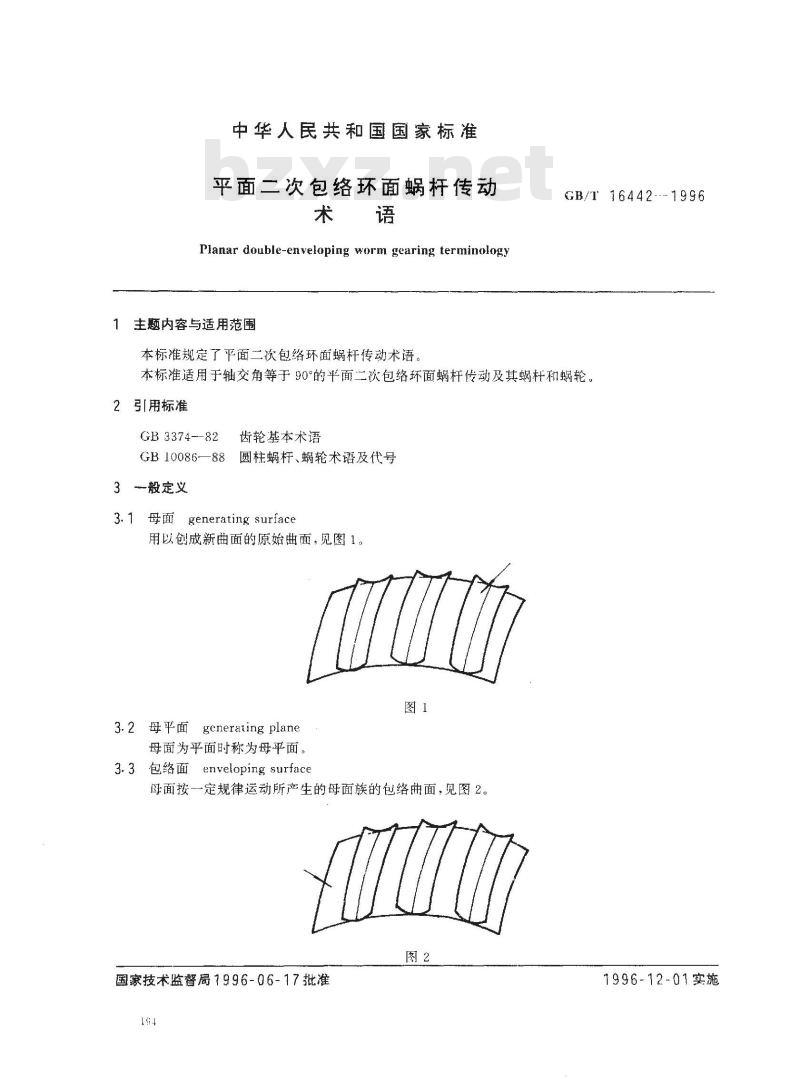

用以创成新曲面的原始曲面,见图1。图1
3.2 母平面 generating plane
母面为平面时称为母平面。
3.3 包络面 enveloping surface母面按一定规律运动所产生的母面族的包络曲面,见图2。图2
国家技术监督局7996-06-17批准164
1996-12-01实施
GB/T16442-1996

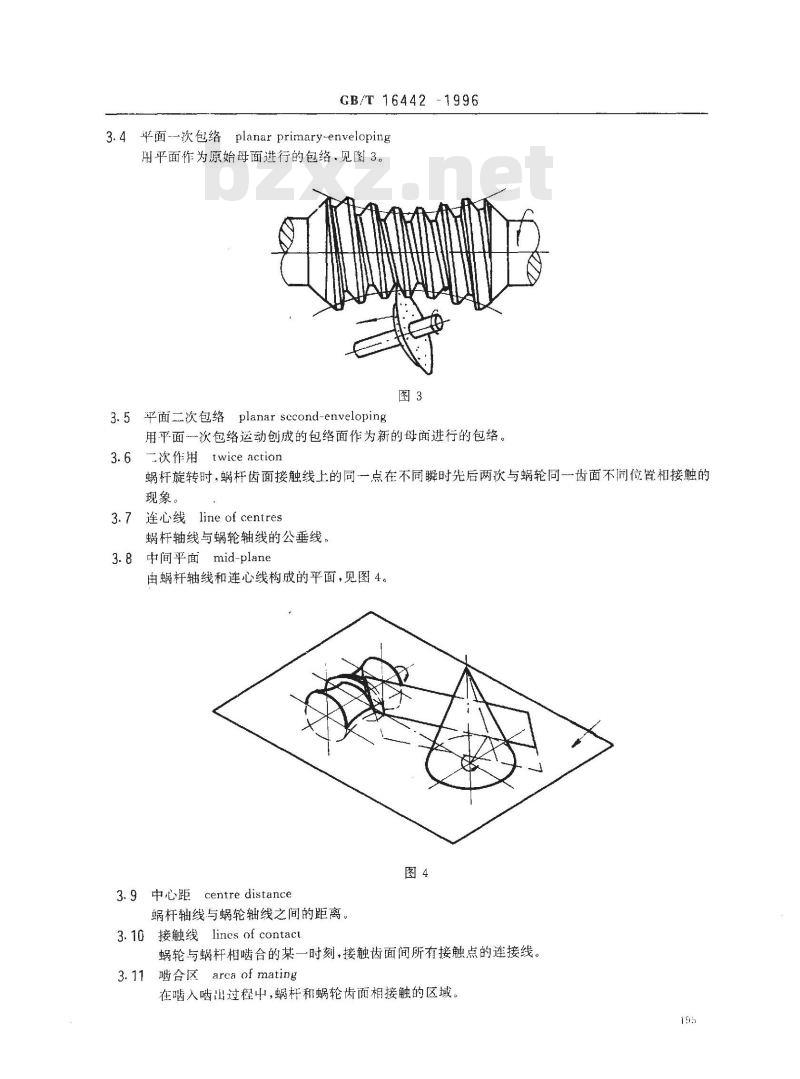

3.4平面-一次包络planarprimary-enveloping用平面作为原始母面进行的包络.见图3。图3
3.5平面二次包络planar sccond-enveloping用平面一次包络运动创成的包络面作为新的母面进行的包络。3.6
一次作用twiceaction
蜗杆旋转时,蜗杆齿面接触线上的同一点在不同瞬时先后两次与蜗轮同一一齿面不同位置相接触的现象。
3.7连心线line of centres
蜗杆轴线与蜗轮轴线的公垂线。3.8中间平面mid-plane
由蜗杆轴线和连心线构成的平面,见图4。图4
3. 9 中心距 centre distance
蜗杆轴线与蜗轮轴线之间的距离。3.10接触线lines of contact
蜗轮与蜗杆相啮合的某一时刻,接触齿面间所有接触点的连接线。啮合区 arca of mating
在啮入啮山过程中,蜗杆和蜗轮齿面相接触的区域。195
3.12接触痕迹contact trace
GR/T 164421996
啮合区内接触线移动留下的痕迹。3.13侧隙backlash
蜗杆与蜗轮安装就位,固定蜗杆,摆动蜗轮所转过的计算圆孤长。3.14 顶隙 bottom clearance
蜗杆齿顶圆环面与蜗轮齿根圆环面之间的距离,在连心线上度量3.15基准面datum plane
用于确定传动副基准位置的基准面,通常定义在蜗杆固定端轴颈的轴肩处。传动比 transmission ratio
蜗杆副主动件角速度与从动件角速度之比值。直径系数 diametrai quatient
直径与中心距比值。
3.18齿数增量系数differential number of tool teeth quotient加工蜗杆采用的工具齿数与蜗轮齿数公称值不一致时,上述两者齿数差与蜗轮齿数公称值之比值。
4平面二次包络环面蜗杆传动
types of drive
4.1传动型式

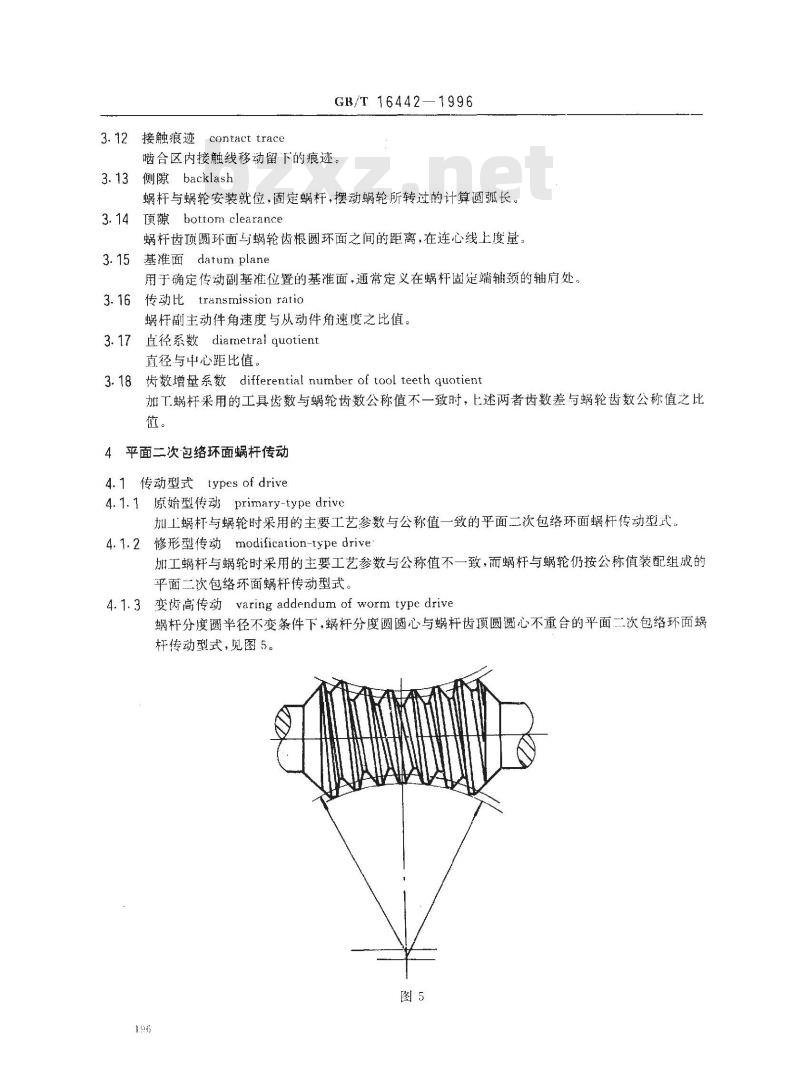

4.1.1原始型传动primary-typedrive加工蜗杆与蜗轮时采用的主要工艺参数与公称值一致的平面二次包络环面蜗杆传动型式:4.1.2修形型传动modification-typedrive加工蜗杆与蜗轮时采用的主要工艺参数与公称值不一致,而蜗杆与蜗轮仍按公称值装配组成的平面二次包络环面蜗杆传动型式。4.1.3变齿高传动varingaddendumof wormtypedrive蜗杆分度圆半径不变条件下,蜗杆分度圆圆心与蜗杆齿顶圆圆心不重合的平面二次包络环面蜗杆传动型式,见图5。
GB/T16442-1996

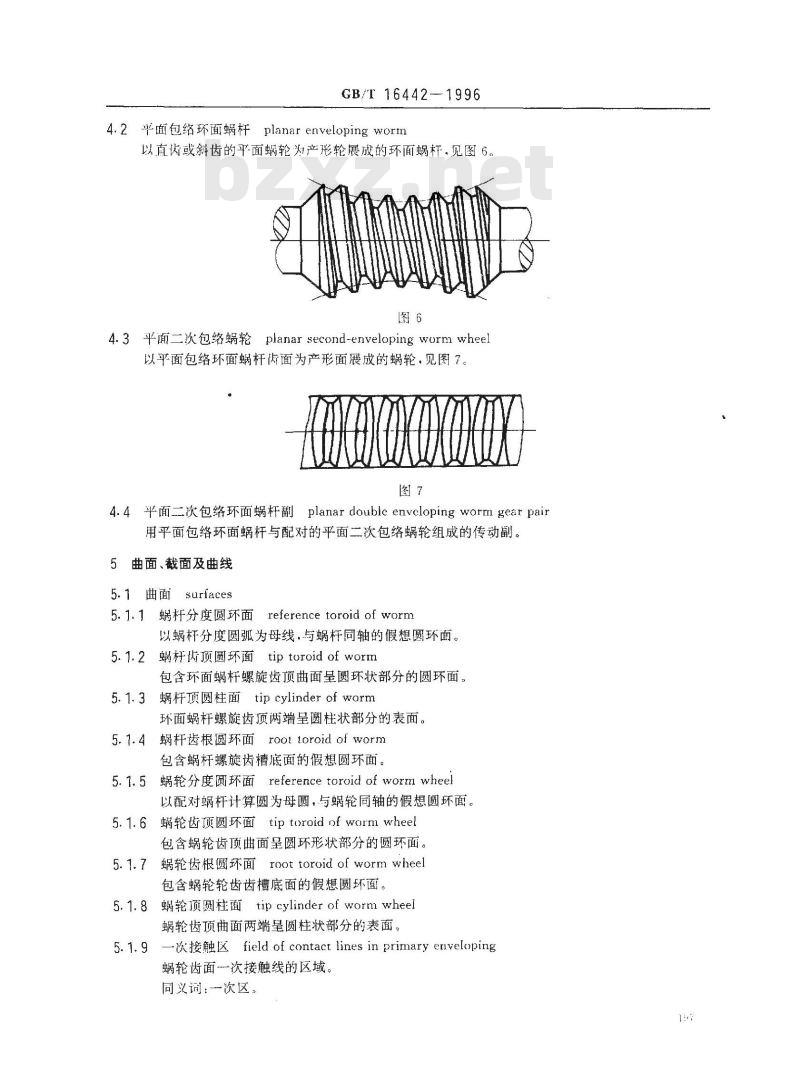

4.2平面包络环面蜗杆planar envelopingworm以直齿或斜齿的平面蜗轮为产形轮展成的环面蜗杆,见图6。图6
4.3平面二次包络蜗轮planar second-enveloping worm wheel以平面包络环面蜗杆齿面为产形面展成的蜗轮,见图7。图7
4.4平面二次包络环面蜗杆副planardouble envelopingworm gear pair用平面包络环面蜗杆与配对的平面二次包络蜗轮组成的传动副。5曲面、截面及曲线
5.1 曲面 surfaces
5.1.1蜗杆分度圆环面referencetoroid of worm以蜗杆分度圆弧为母线,与蜗杆同轴的假想圆环面。蜗杆齿顶圆环面tip toroid of worm5.1.2
包含环面蜗杆螺旋齿顶曲面呈圆环状部分的圆环面。蜗杆顶圆柱面tip cylinder of worm5.1.3
环面蜗杆螺旋齿顶两端呈圆柱状部分的表面。5.7.4
蜗杆齿根圆环面root toroid of worm包含蜗杆螺旋齿槽底面的假想圆环面。5.7.5蜗轮分度圆环面 reference toroid of worm wheel以配对蜗杆计算圆为母圆,与蜗轮同轴的假想圆环面。5.1.6蜗轮齿顶圆环面tip toroid nf worm wheel包含蜗轮齿顶曲面呈圆环形状部分的圆环面。蜗轮齿根圆环面root toroid of worm wheel5.1.7
包含蜗轮轮齿齿槽底面的假想圆环面。蜗轮顶圆柱面tip cylinder of worm wheel5.1.8
蜗轮齿顶曲面两端呈圆柱状部分的表面。9—次接触区 field of contact lines in primary enveloping5. 1. 9
蜗轮齿面一次接触线的区域。
同义词:一次区。
GB/T 16442---1996
5. 1. 10 二次接触区 field of contact lines in second enveloping蜗轮齿面二次接触线的区域。
同义词:二次区。
5.2 截面 sections
5.2.1蜗杆轴平面
axial planeof worm
过蜗杆轴线的平面。
5.2.2蜗杆端平面transverse plane of worm垂直于蜗杆轴线的平面。
5.2.3蜗杆喉平面throatof worm包含蜗杆有齿部分的最小端截面的平面。蜗轮轴平面 axial plane of worm wheel5.2.4
过蜗轮轴线的平面。
蜗轮端平面 transverse plane of worm wheel5.2.5!
垂直于蜗轮轴线的平面。
5.2.6蜗轮喉平面throat of worm wheel蜗轮的最小端截面。
5.3曲线curves
5.3.1蜗杆分度螺旋线helix of reference toroid of worm蜗杆螺旋齿面与蜗杆分度圆环面的交线。5.3.2

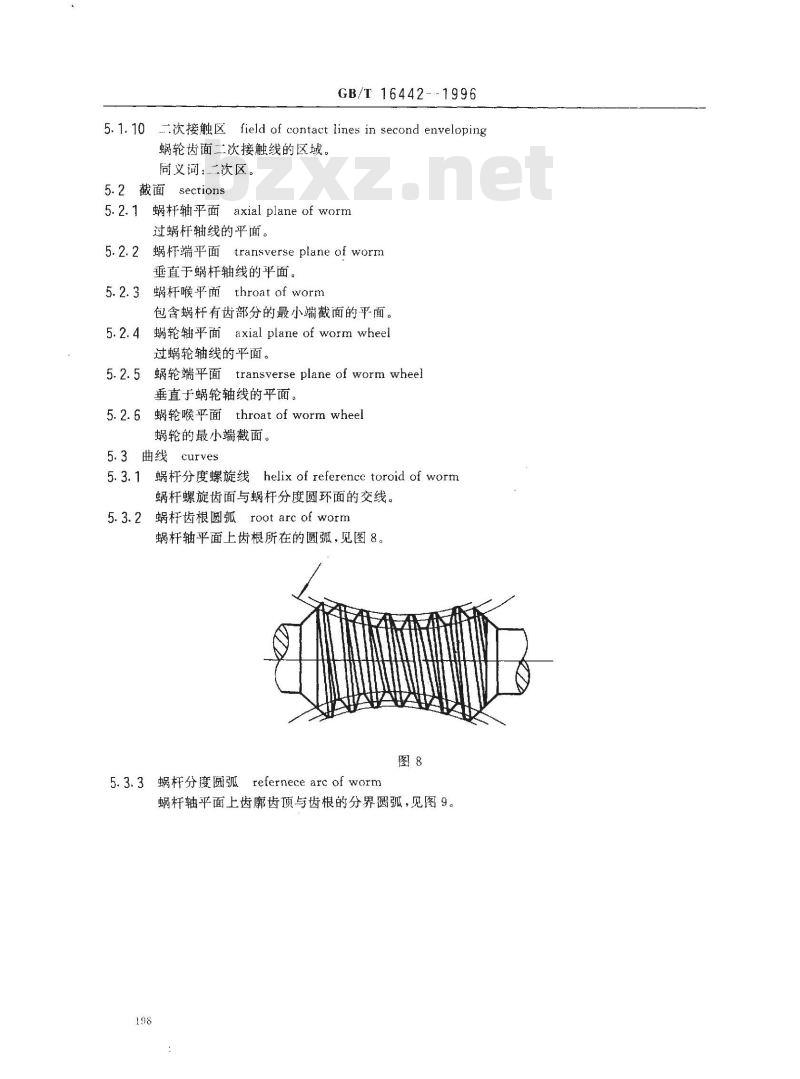

蜗杆齿根圆弧root arc of worm蜗杆轴平面上齿根所在的圆弧,见图8。图8
5.3.3蜗杆分度圆弧refernecearcofworm蜗杆轴平面上齿廓齿顶与齿根的分界圆弧,见图9。198
GB/T16442—1996
5.3.4蜗杆齿顶圆弧tip arc of worm蜗杆轴平面上齿顶所在的圆弧,见图10。图10
5.3.5蜗杆轴向齿廓axialtoothprofileof worm蜗杆轴平面所截得的蜗杆齿廓,见图11。图11
5.3.6 蜗杆计算圆 reference circle of worm at throat蜗杆分度圆环面与蜗杆喉平面的交线。5.3.7 蜗杆齿根圆 root circle of worm at throat蜗杆齿根圆环面与蜗杆喉平面的交线。5.3.8蜗杆齿顶圆tip circle of worm at throal蜗杆齿顶圆环面与蜗杆喉平面的交线。5.3.9蜗杆最大齿根圆maximumroot circleofworm蜗杆齿根圆环面与端平面的最大截例。5.3.10蜗杆最大齿顶圆maximumtip circleofwormGB/T16442--1996
蜗杆齿顶圆环面与端平面的最大截圆。蜗轮齿中心线mid line of worm wheel teeth5.3.11
在中间平面上,过蜗轮计算圆齿厚中点与蜗轮圆心的直线。5. 3. 12 蜗轮计算圆 reference circle of worm wheel中间平面与蜗轮分度圆环面的交线,见图12图12
5.3.13蜗轮齿根圆root circle of worm wheel中问平面与蜗轮齿根圆环面的交线,见图13。图13
5.3.14蜗轮齿顶圆tip circle of worm wheel中间平面与蜗轮齿顶圆环面的交线,见图14。图14
5.3.15 蜗轮分度圆弧reference arc of worm wheel蜗轮轴平面上,齿廓齿顶与齿根的分界圆弧,见图15。图15
5.3.16蜗轮齿顶圆弧tip arc of worm wheel形成蜗轮齿顶圆环面的母线,见图16。200
5.3.17主基圆main basic circleGB/T 16442-1996
在中间平面上与展成蜗杆螺旋齿面的母平面相切,并与该母平面回转中心同心的阅,见图17。图17
一次接触线contactlinesof primaryenveloping一次包络的接触线。
同义词:一次线。
5.3.19 二次接触线 contact lines of second enveloping次包络的接触线。
同义词,二次线。
5.3.20第.-界限曲线first boundary curve蜗杆曲面上接触线的包络线。
同义词:一界曲线。
根切判别线discrimination curveforundercut将第一界限曲线旋转投影在蜗杆轴平面上的曲线.若此曲线落在蜗杆齿面上,则蜗杆齿面将发生根切。
2第二界限曲线
second boundary curve
蜗轮齿面上一次接触线的包络线。同义词:二界曲线。
6角度
nominal lead angle
6.1名义螺旋升角
GB/T16442---1996
蜗杆分度螺旋线通过蜗杆喉平面点的螺旋升角。6.2蜗杆起始角startingangleof worm母平面与中间平面的交线从与蜗杆轴线垂直的位置转至母平面包络运动的初始位算间的角度,见图18。
6.3蜗杆包围角widthangle of worm在中间平面上蜗杆齿宽所对应的蜗轮圆心角,见图19。图19
GB/T16442--1996
6.4齿宽角width angle of worm whecl蜗轮分度圆弧所对应的圆心角,见图20。图20
6.5母平面倾角inclinationangleof generatingplane蜗杆螺旋齿的母平面与其回转轴线的夹角,见图21。图21
6.6蜗杆工作半角half working angleof worm在中间平面上蜗杆齿宽所对应蜗轮圆心角之半。齿距角piich angle
蜗轮计算圆上两相邻同侧齿廓上的相应点弧长所对应的圆心角,见图22。图22
6.8蜗轮计算圆名义压力角nominal pressure angle of worm wheel过蜗轮计算圆上的一点所作的主基圆切线和该点的径向线之间的夹角,见图23。0
7轮齿
7.1蜗杆头数threads of worm
蜗杆螺旋齿的数目。
GB/T 16442免费标准bzxz.net
7.2 蜗轮齿数 number of worm wheel teeth蜗轮轮齿的总数。
蜗杆齿高 total depth of worm at throat7.3
蜗杆喉平面上蜗杆齿顶圆半径与齿根圆半径之差。蜗杆齿顶高addendum of worm at throat7.4
蜗杆喉平面上蜗杆齿顶圆半径与计算圆半径之差7.5蜗杆齿根高dedendumofwormatthroat蜗杆喉平面上蜗杆齿根圆半径与计算圆半径之差1996
蜗杆法向弦齿厚noimal chordal tooth thickness of worm7.6
蜗杆螺旋齿在蜗杆分度圆环面上,对称于蜗杆喉平面处的法向弦齿厚。7.7
齿顶变尖overcuting of threads蜗杆螺旋齿两端齿顶厚度小于一定限度的现象。7.8根切undercut
蜗杆齿根-部分齿面被母平面干涉切去的现象。7.9端部修缘end relief
蜗杆螺旋齿两端出、入口加工出的圆滑斜坡7. 10 蜗杆齿宽face width of worm蜗杆分度圆环面与蜗杆齿部两端圆锥面相交所得到的两上交线圆之间的轴向距离,见图24,201
7.11蜗杆旋向hand of worm helixGB/T 16442---1996
蜗杆螺旋齿的旋向,符合右手系为右旋符合左手系为左旋。7.12蜗轮齿高 total depth of worm whecl在中间平面上蜗轮齿根圆至蜗轮齿顶圆的距离。7.13蜗轮齿顶高addendum of wormwheel在中间平面上蜗轮齿顶圆至蜗轮计算圆的距离。7.14蜗轮齿根高deddendum of worm wheel在中间平面上蜗轮计算圆至蜗轮齿根圆的距离。7.15蜗轮计算圆齿距reference pitch of wormwheel蜗轮计算圆上两个相邻齿廓上相应点之间的弧长,见图25。图25
7.16蜗轮法向弦齿厚normal chordal tooth thickness of worm wheel蜗轮螺旋齿在蜗轮分度圆环面上,对称于蜗轮喉平面处的法向弦齿厚。7.17 蜗轮端面模数 transverse module of worn wheel蜗轮计算圆直径与蜗轮齿数的比值。7.18蜗轮齿宽facewidth of worm wheel蜗轮分度圆环面与轮齿两端端平面或轮齿两端圆锥面相交所得到的两个交线圆之间的轴向距离,见图26。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
