【化工行业标准(HG)】 垫带硫化机

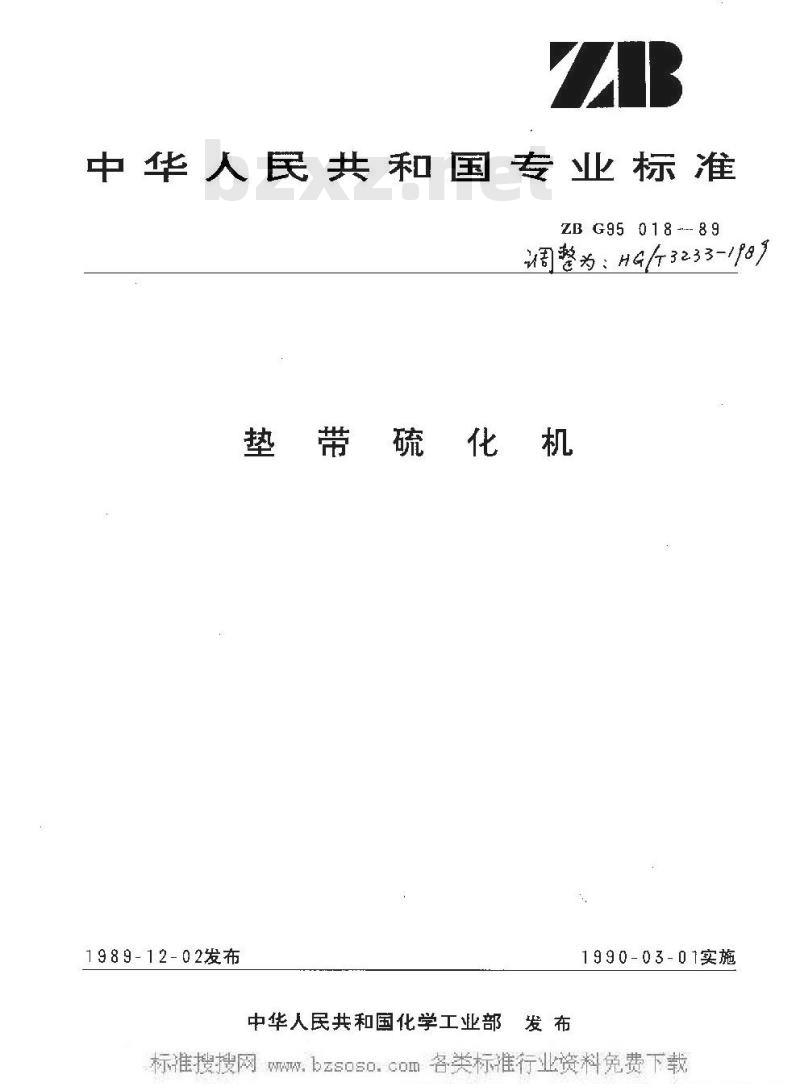

中华人民共和国专业标准
ZB G95018 - 89
调整为：HG/3233-1)8 )
垫带硫化机
1989-12- 02发布
中华人民共和国化学工业部发布1990-03-01实施

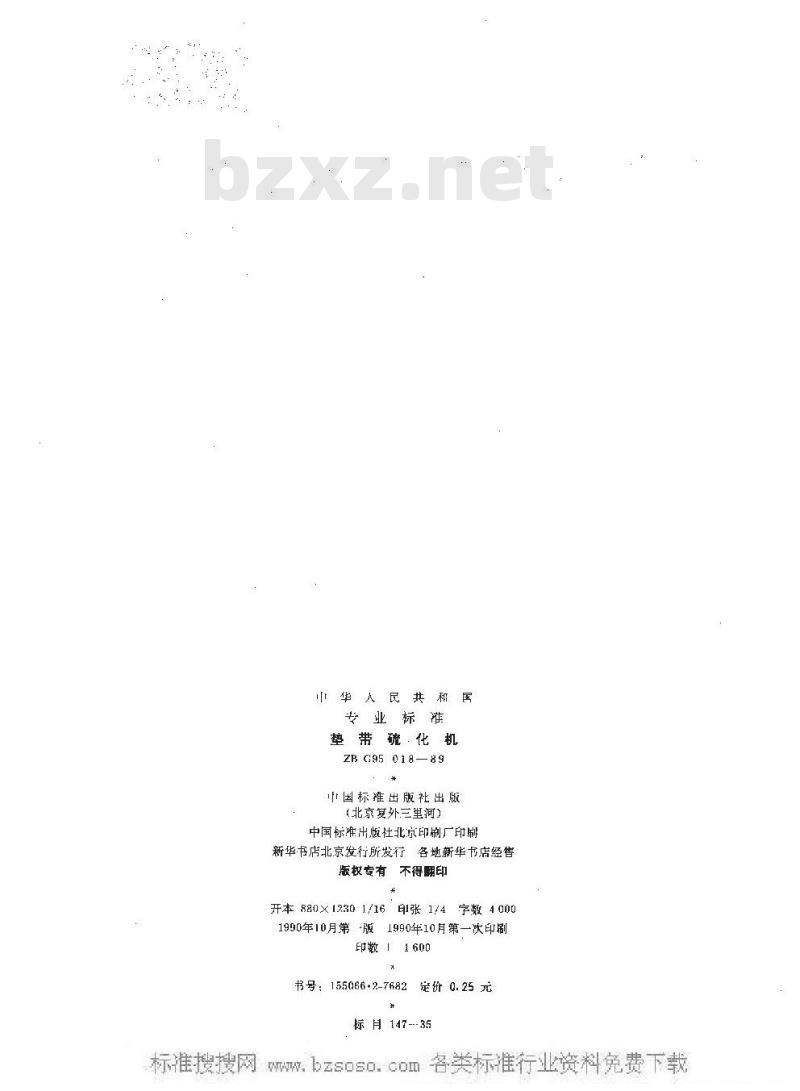

中华人民共和国
专业标准
垫带硫化机
ZB G95 018—89
中国标准出版社出版
（北京复外三里河）
中国标准出版社北京印制厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得阐印
开本 880×1230 1/16印张 1/4
字数4000
1990年10月第版1990年10月第一次印刷印数11600
书号：155066·2-7682定价0.25元*
标月147---35
中华人民共和国专业标准wwW.bzxz.Net

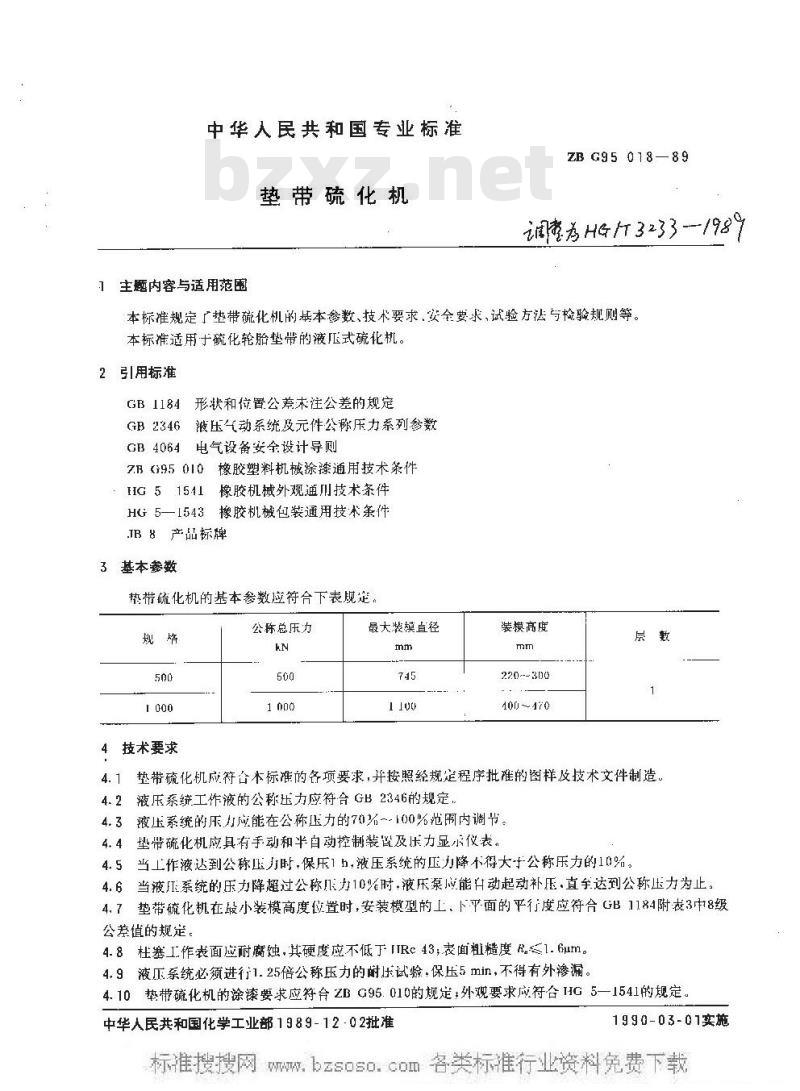

垫带硫化机
1主题内容与适用范围
ZB G95 018—89
调为 HG /T3233 -/989
本标准规定垫带硫化机的基本参数、技术要求.安全要求、试验方法与检验规则等。本标准适用于化轮胎垫带的液压式硫化机。2引用标准
GB1184形状和位置公差末注公差的规定GB2346液压气动系统及元件公称压力系列参数GB4064电气设备安全设计导则
7.B695010橡胶塑料机械涂漆道用技术条件HG51541
橡胶机械外观通川技术条件
橡胶机械包装通用技术条件
HG 5—1543 #
.TB8产品标牌
3基本参数
势带硫化机的基本参数应符合下表舰定规格
技术要求
公称总压力
最大装模直径
装模高度
220--300
100-470
垫带硫化机应符合术标准的各项要求，并按照经规定程序批准的图样及技术文件制造。4.1
4.2液压系统工作液的公称压力应符合GB2346的规定，4.3液压系统的压力应能在公称压力的70%～-100%范围内调节。4.4垫带硫化机应具有手动和半自动控制装置及压力显示仪表。4.5当工作液达到公称压力时，保压1h，波压系统的压力降不得大于公称压力的10%4.6当液系统的压力降超过公称力10%时，液床泵应能自动起动补压.直手达到公称压力为止4.7垫带硫化机在最小装模高度位置时，安装模型的上，下平面的平行度应符合GB1184附衣3中8级公差镇的规定。
4.8柱塞工作表面应耐腐蚀，其硬度应不低于[IRc43，表面粗糙度R1.6um。4.9液压系统必须进行1.25倍公称压力的耐压试验，保压5min，不得有外渗漏。4.10势带硫化机的涂漆要求应符合ZBG96.010的规定，外观要求应符合HG5—1541的规定。中华人民共和国化学工业部1989-12·02批准1990-03-01实施

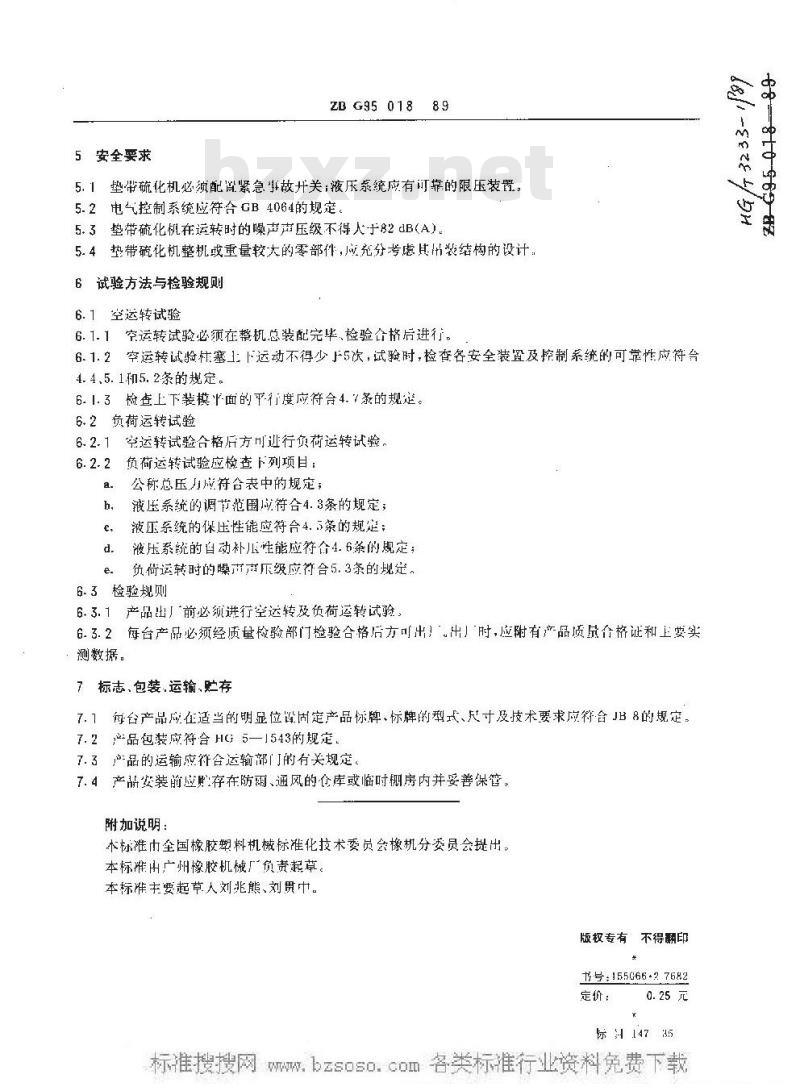

5安全要求
ZB G95 018
5.1垫带硫化机必须配置紧急事故开关；液压系统应有可靠的限压装置。5.2电气控制系统应符合GB4064的规定。5.3垫带硫化机在运转时的噪声声压级不得人于82dB(A）5.4垫带硫化机整机或重量较大的零部件，应充分考虑其币装结构的设计。6试验方法与检验规则
6.1空运转试验
6.1.1空运转试验必须在整机总装配完毕、检验合格后进行。6.1.2空运转试验柱塞上下运动不得少与5次，试验时，检查各安全装暨及控制系统的可靠性应符台4.45.1和5.2条的规定。
6.1.3检查上下装模面的平行度应符合4.7条的规定。6.2负荷运转试验
6.2.1空运转试验合格后方迹行负荷运转试验。负荷运转试验应检查下列项目：6.2.2
公称总压力成符合表中的规定；液压系统的调节范围必符合4.3条的规定；液压系统的保压性能应符合4.5条的规定；液压系统的自动补儿性能应符合4.6条的规定；d.
负荷运转时的噪市声压级应符合5.3条的规定。6.3检验规则
6.3.1产品出厂前必须进行空运转及负荷运转试验，6.3.2每台产品必须经质量检验部门检验合格后方可出）。出」时，应附有产品质京合格证和上要实测数据。
7标志、包装，运输、贮存
7.1每台产品应在适当的明显位置固定产品标牌、标牌的型式、尺寸及技术要求应符合JB8的规定。7.2产品包装应符合HG5一1543的规定。7.3产品的运输应符合运输部门的有关规定7.4产品安装前应购存在防丽、通风的仓库或临时棚房内并妥善保管。附加说明：
本标准内全国橡胶塑料机械标准化技术委员会橡机分委员会提出。本标雅出广州橡胶机械厂负责起草。本标准主要起草人刘兆熊、刘贯中。版权专有不得翻印
书号：155066-27682
定价：
标14735
e-seeyo
810 962 8z
