【化工行业标准(HG)】 聚丙烯鲍尔环填料长期热变形试验方法

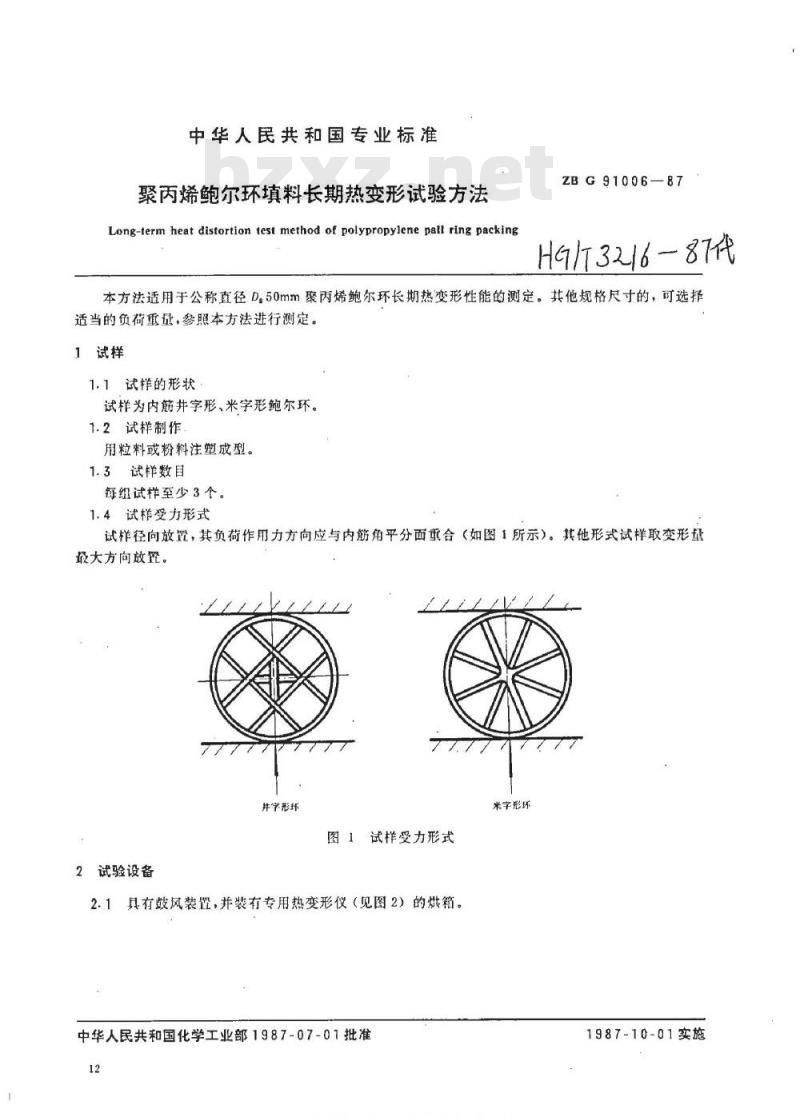

中华人民共和国专业标准
聚丙烯鲍尔环填料长期热变形试验方法Long-term heatdistortion test method of polypropylenepall ringpackingZBG91006—87
H/36-8代
本方法适用于公称直径D，50mm聚丙烯鲍尔环长期热变形性能的测定。其他规格尺寸的，可选择适当的负荷重量，参照本方法进行测定。1试样Www.bzxZ.net
1.1试样的形状
试样为内筋井字形、米字形鲍尔环。1.2试样制作
用粒料或粉料注塑成型。
1.3试样数目
每组试样至少3个。
1.4试样受力形式
试样径向放置，其负荷作用力方向应与内筋角平分面重合（如图1所示）。其他形式试样取变形量最大方向放置。
并字形环
2试验设备
图1试样受力形式
2.1具有鼓风装置，并装有专用热变形仪（见图2）的烘箱。中华人民共和国化学工业部1987-07-01批准12
米字形环
1987-10-01实施

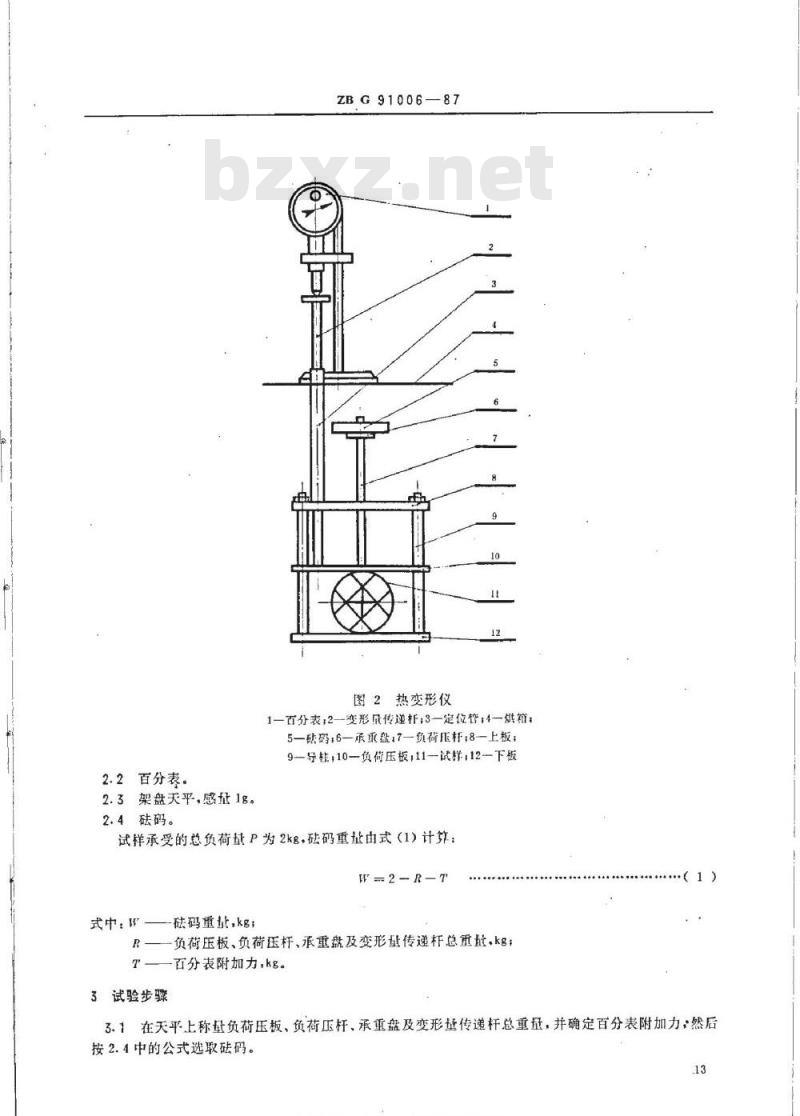

标准换控网mm.bseDeo.com名类标准行业资科免费下载2.2百分表。
2.3架盘天平，感1g。
ZBG91006-
图2热变形仪
1一百分表，2一变形质传逆杆，3一定位管，4一烘箱；5—础码：6一承重盘：7—负荷压杆：8—上板：9—导柱，10-负荷压板，11-试样，12-下板2.4码。
试样承受的总负荷量P为2kg，码重址由式（1）计算：W-2-R
式中：W
一码重盐，kg;
一负荷压板、负荷压杆、承重盘及变形量传递杆总重放kg一百分表附加力，kg。
3试验步骤
3.1在天平上称量负荷压板、负荷压杆、承重盘及变形量传递杆总重量，并确定百分表附加力，然后按2.4中的公式选取础码。
标准换捷网
中各美标准行业资料免费下
ZBG91006—87

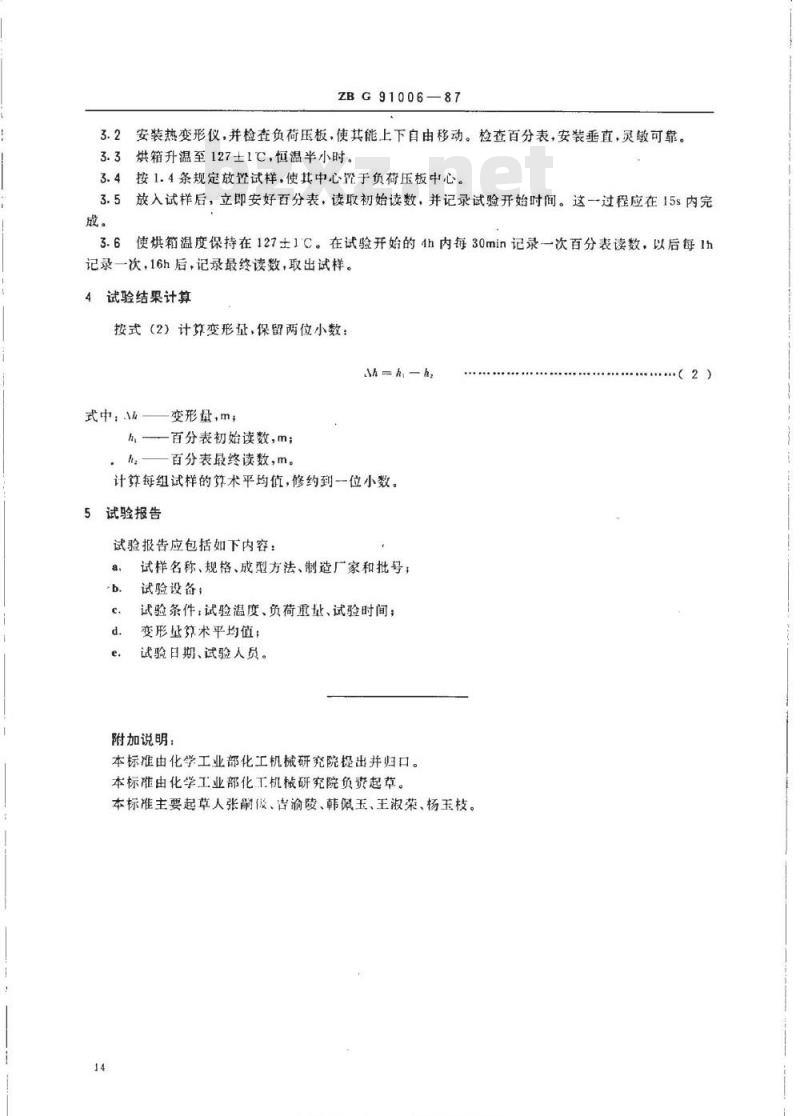

3.2安装热变形仪，并检查负荷压板，使其能上下自由移动。检查百分表，安装垂直，灵敏可靠。3.3烘箱升温至127士1℃，恒温半小时。3.4按1.4条规定放笠试样，使其中心经于负荷压板中心。3.5放入试样后，立即安好百分表，读取初始读数，并记录试验开始时间。这一过程应在15s内完成。
3.6使烘箱温度保持在127士1C。在试验开始的4h内每30min记录一次百分表读数，以后每1h记录一次，16h后，记录最终读数，取出试样。4试验结果计算
按式（2）计算变形量，保留两位小数：-h—h
式中：-
变形量，m#
百分表初始读数，m；
百分表最终读数，m。
计算每组试样的算术平均值，修约到一位小数。5试验报告
试验报告应包括如下内容：
试样名称、规格、成型方法、制造厂家和批号；试验设备；
试验条件，试验温度、负荷重量、试验时间；变形整算术平均值；
试验日期、试验人员。
附加说明：
本标准由化学工业部化工机械研究院提出并归口。本标难由化学工业部化工机械研究院负资起草。本标准主要起草人张嗣假、渝陵、韩佩玉、王淑荣、杨玉枝。14
标准揽携网.5cam.cm各类标准行业资料免费下线.（2)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
