【化工行业标准(HG)】 陶瓷矩鞍形填料压碎力试验方法

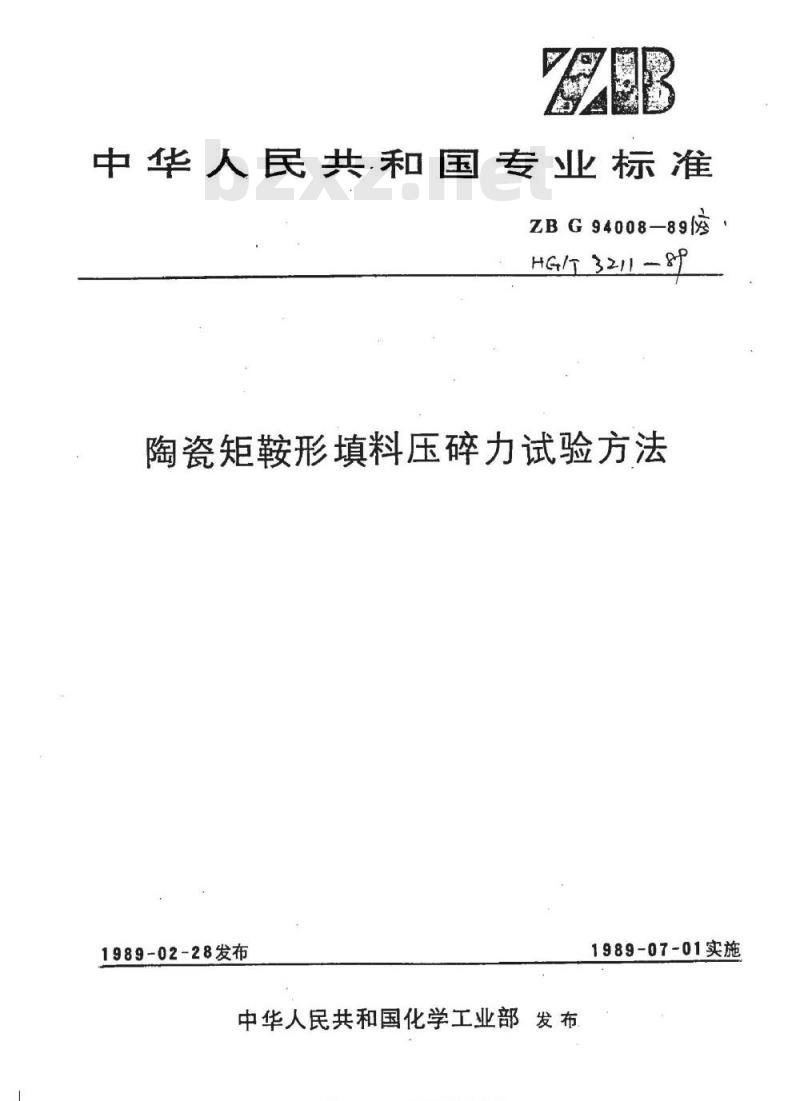

中华人民共和国专业标准
ZBG94008-89腐
HG/.2—8P
陶瓷矩鞍形填料压碎力试验方法1989-02-28发布
中华人民共和国化学工业部发布标准换按网.wm.b2aco/con1989-07-01实施
中华人民共和国专业标准

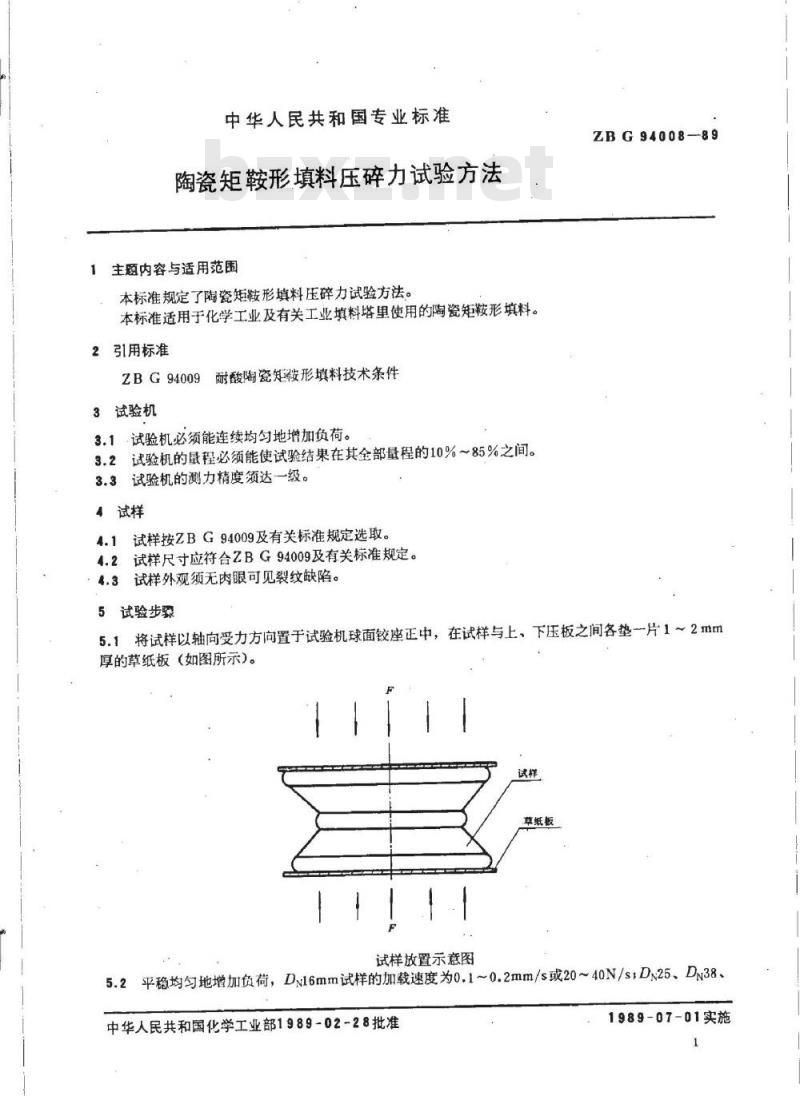

陶瓷矩鞍形填料压碎力试验方法主题内容与适用范围
本标准规定了陶瓷矩鞍形填料压碎力试验方法本标准适用于化学工业及有关工业填料塔里使用的陶瓷矩鞍形填料，2引用标准
ZBG94009耐酸陶瓷矩胺形填料技术条件3试验机
3.1试验机必须能连续均匀地增加负荷。3.2试验机的量程必须能使试验结果在其全部量程的10%～85%之间。3.3试验机的测力精度须达一级。4试样
4.1试样按ZBG94009及有关标准规定选取。4.2试样尺寸应符合ZBG94009及有关标准规定。4.3试样外观须无肉眼可见裂纹缺陷。ZBG94008--89
5试验步骤
5.1将试样以轴向受力方向置于试验机球面铰座正中，在试样与上、下压板之间各垫一片1～2mm厚的草纸板（如图所示）。
草纸板
试样放置示意图
5.2平稳均匀地增加负荷，Dz16mm试样的加载速度为0.1~0.2mm/s或20～40N/s；D25、Dn38、中华人民共和国化学工业部1989-02-28批准标准换捷网m.bz
om各头标准行业资料免费下载
1989-07-01实施
ZBG94008-—89

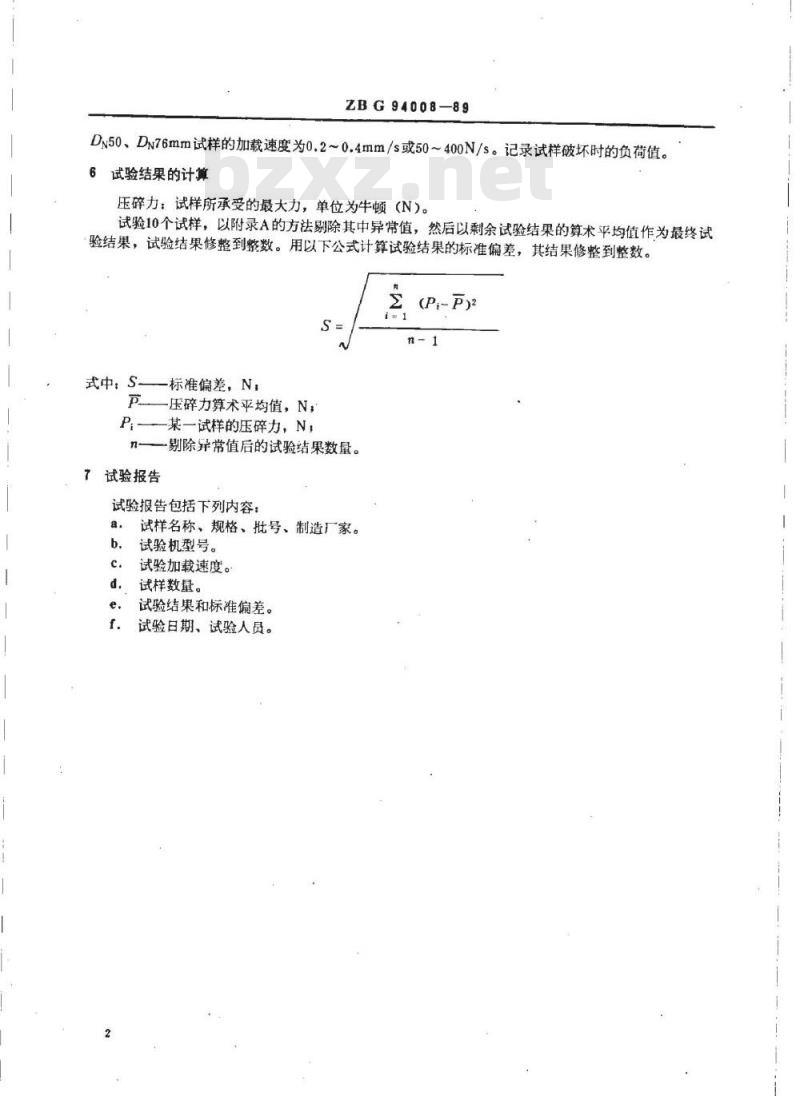

Dn50、Dn76mm试样的加载速度为0.2~0.4mm/s或50~400N/s。记录试样破坏时的负荷值。6试验结果的计算
压碎力：试样所承受的最大力，单位为牛顿（N)。试验10个试样，以附录A的方法剔除其中异常值，然后以剩余试验结果的算术平均值作为最终试验结果，试验结果修整到整数。用以下公式计算试验结果的标准偏差，其结果修整到整数。(P-P)2
式中：S——标准偏差，N，
P—压碎力算术平均值，N，
P.—某一试样的压碎力，N
一剔除异常值后的试验结果数量。n
试验报告
试验报告包括下列内容：
试样名称、规格、批号、制造厂家。试验机型号。
试验加载速度。
试样数量。
试验结果和标准偏差。
试验日期、试验人员。
标准费换网w
ZBG94008—89

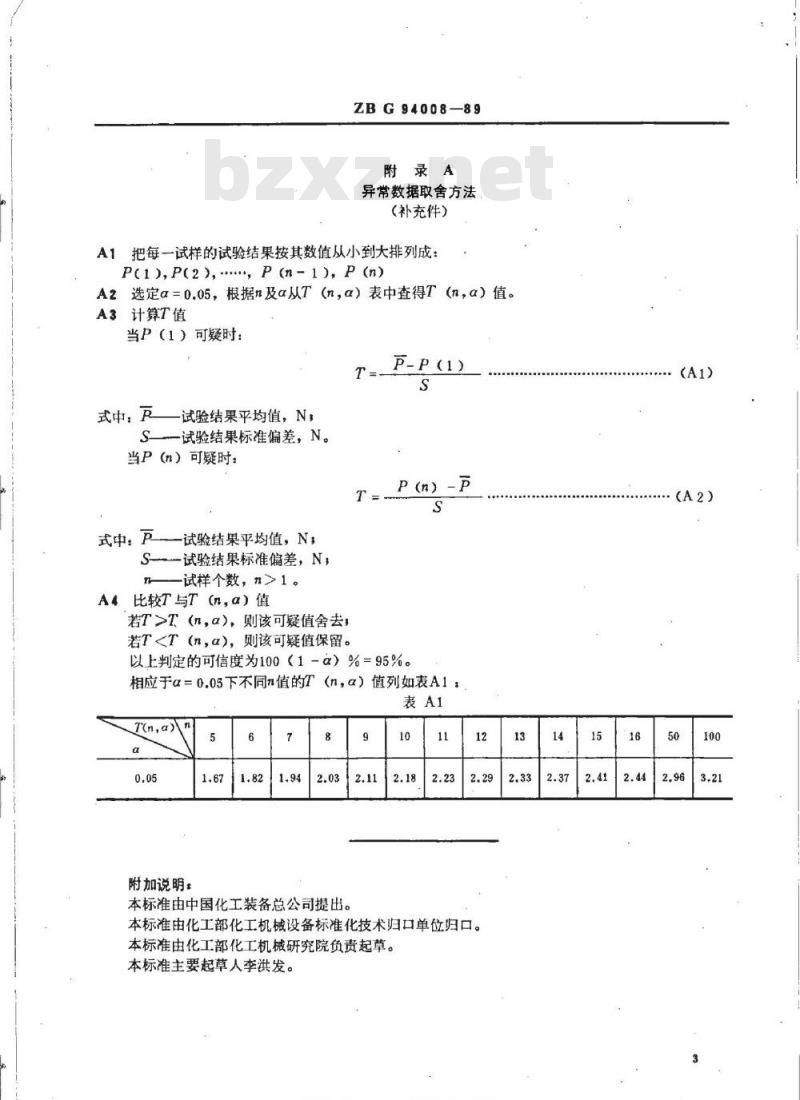

附录A
异常数据取舍方法
（补充件）
A1把每一试样的试验结果按其数值从小到大排列成：P(1),P(2), *.**, P (n-1), P (n)A2选定a=0.05，根据n及α从T（n，a）表中查得T（n，α）值。A3计算T值
当P（1）可疑时：
式中：P
试验结果平均值，N，
一试验结果标准偏差，N。
当P（n）可疑时：
式中：P一试验结果平均值，N，S-试验结果标准偏差，N，
一试样个数，n>1。
A4比较T与T（n，）值
若T>T（n，α），则该可疑值舍去，若TP(n)-p
以上判定的可信度为100（1-α）%=95%。相应于α=0.05下不同n值的T
（n，α）值列如表A1：
附加说明：
本标准由中国化工装备总公司提出。2.11
本标准由化工部化工机械设备标准化技术归口单位归口。本标准由化工部化工机械研究院负责起草。本标准主要起草人李洪发。www.bzxz.net
标准捷漫网
ce各类标准行业持科免费下载
（A1)

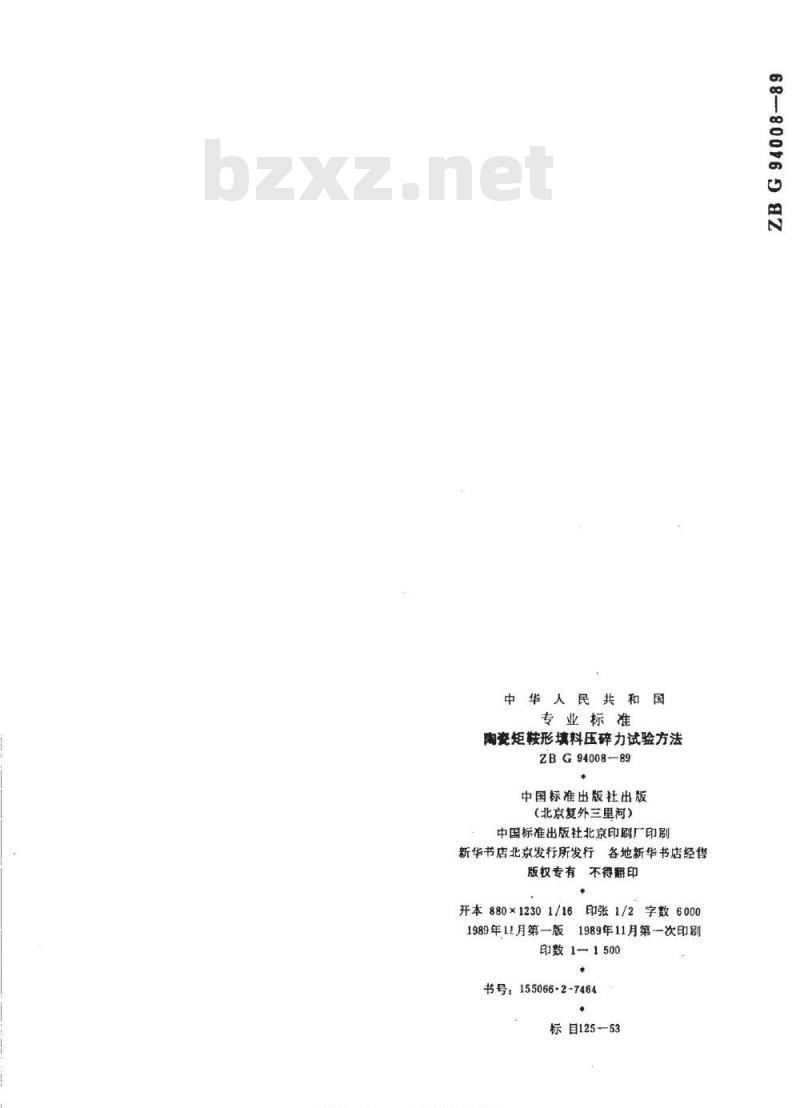

中华人民共和
专业标准
离瓷矩鞍形填料压碎力试验方法ZBG94008-89
中国标准出版社出版
（北京复外三里河）
中国标准出版社北京印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2字数60001989年11月第一版
1989年11月第一次印刷
印数1—1500
书号：155066·2-7464
标目125—53
标准换换网.cm.bssoao.com.9
68-8006
