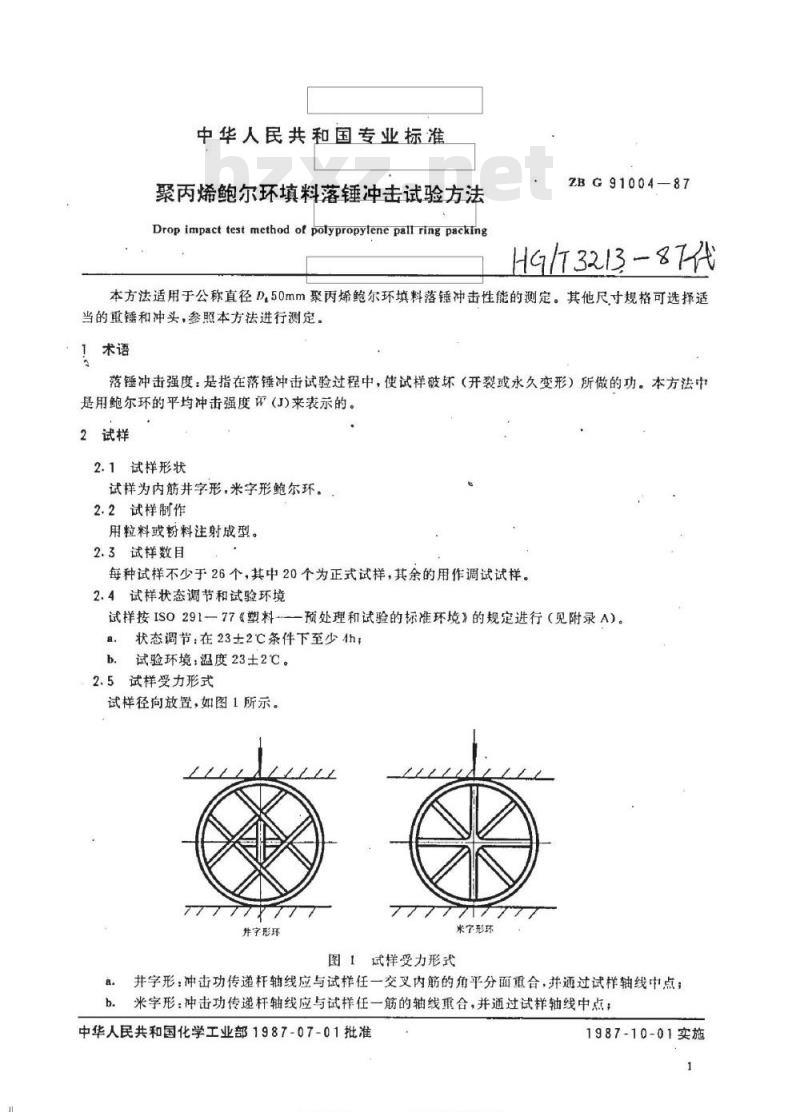

【化工行业标准(HG)】 聚丙烯鲍尔环填料落锤冲击试验方法

中华人民共和国专业标准
聚丙烯鲍尔环填料落锤冲击试验方法DropimpacttestmethodotpolypropylenepallringpackingZBG91004—87
HG/13213-87H
本方法适用于公称直径D,50mm聚丙烯鲍尔环填料落锤冲击性能的测定。其他尺寸规格可选择适当的重锤和冲头，参照本方法进行测定术语
落锤冲击强度：是指在落锤冲击试验过程中，使试样破环（开裂或永久变形）所做的功。本方法中是用鲍尔环的平均冲击强度W（J)来表示的。2试样
2.1试样形状
试样为内筋井字形，米字形鲍尔环。2.2试样制作
用粒料或粉料注射成型。
2.3试样数目
每种试样不少于26个，其中20个为正式试样，其余的用作调试试样。2.4试样状态调节和试验环境
试样按ISO291一77《塑料—预处理和试验的标准环境》的规定进行（见附录A）。状态调节：在23士2℃条件下至少4h；a.
b.试验环境：温度23士2℃。
2.5试样受力形式
试样径向放置，如图1所示。
并字形环
米了形环
图1试样受力形式
a。井字形：冲击功传递杆轴线应与试样任一交叉内筋的角平分面重合，并通过试样轴线中点；米字形：冲击功传递杆轴线应与试样任一筋的轴线重合，并通过试样轴线中点；b.
中华人民共和国化学工业部1987-07-01批准标准拟控图
1987-10-01实施
ZBG91004-87
c.其他形式试样取载薄弱部位放置3试验设备

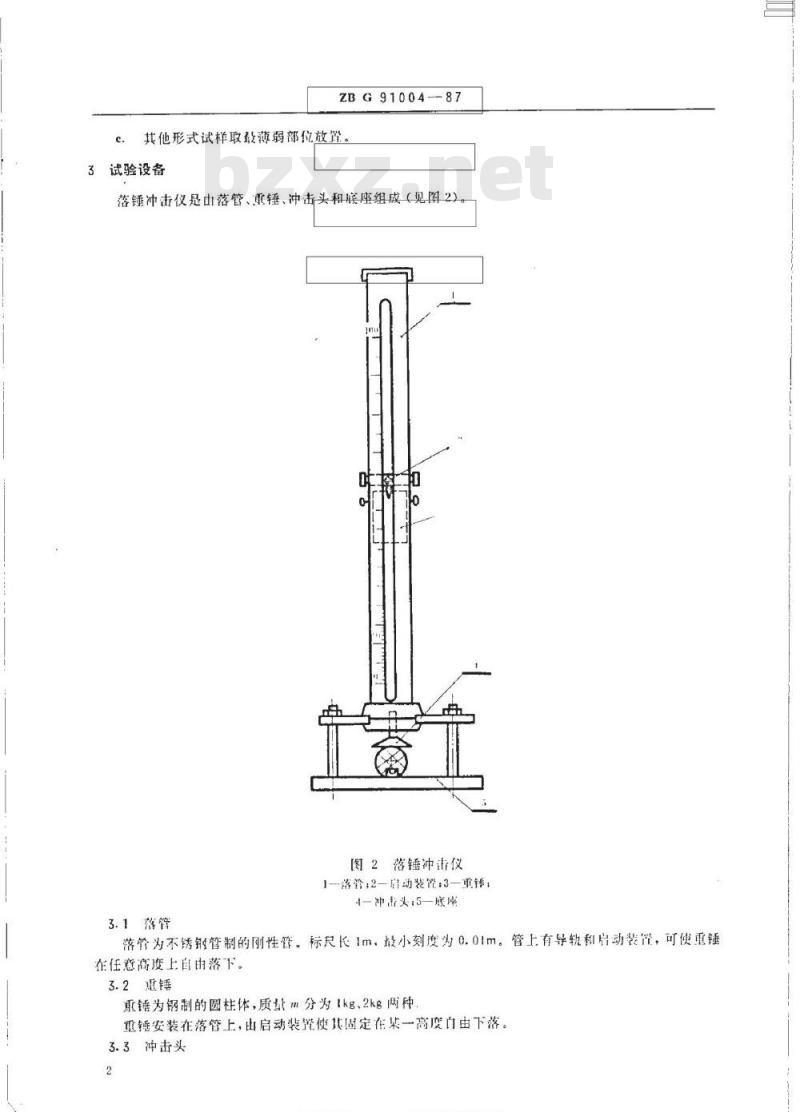

落锤冲击仪是由落管、重锤、冲击头和膜座组成（见图2）图2落锤冲计仪
1落管，2—启动装置：3重铺；
4-冲街头：5—底座
3.1落管
落管为不锈钳管制的刚性管。标尺长1m，载小刻度为0.01m。管上有导轨和启动装置，可使重锤在任意高度上自由落下。
3.2重锤
重镭为钢制的圆柱体，质量m分为lkg、2kg两种重锤安装在落管上，出启动装使其固定在柴一高度自由下落。3.3冲击头
ZBG91004—87

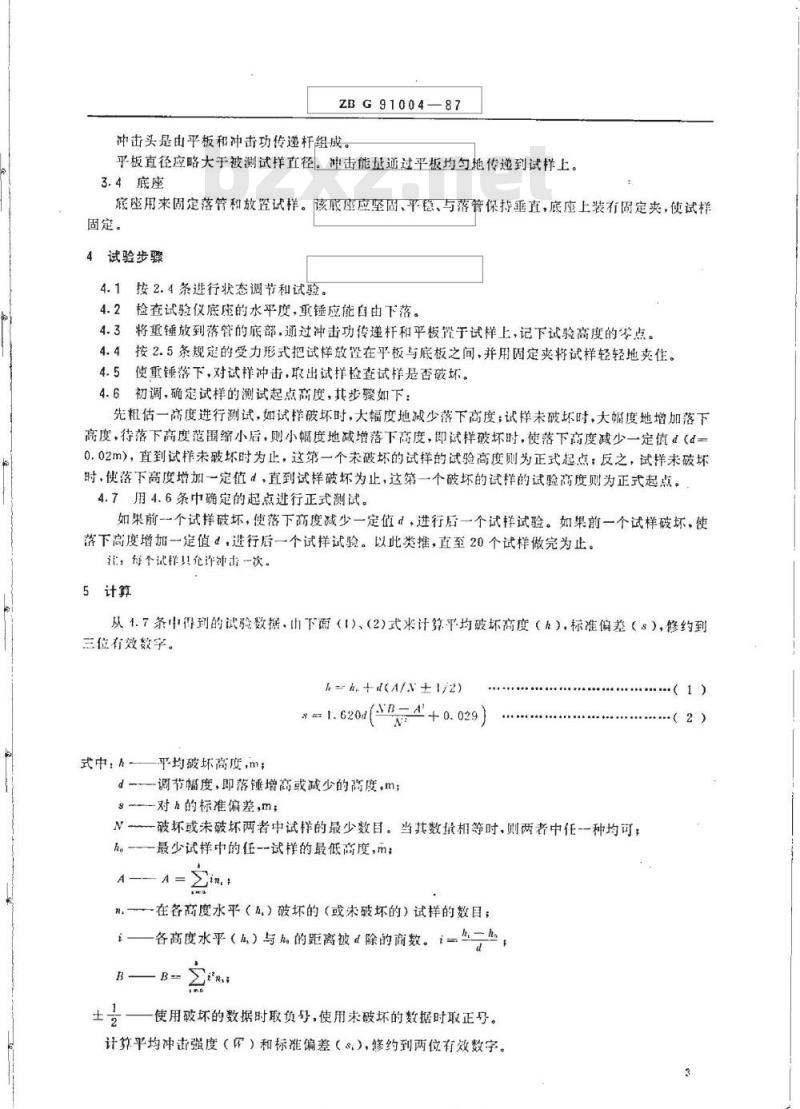

冲击头是由平板和冲击功传递杆组成。平板直径应略大于被测试样直径。冲击能证通过平板均匀拖传逆到试样上。3.4底座
底座用来固定落管和放置试样。该底座应坚固、平稳、与落管保持垂直，底座上装有固定夹，使试样固定。
4试验步骤
4.1按2.4条进行状态调节和试验。4.2检查试验仪底座的水平度，重锤应能自由下落。4.3将重锤放到落管的底部，通过冲击功传递杆和平板置于试样上，记下试验高度的岑点。4.4按2.5条规定的受力形式把试样放登在平板与底板之间，并用固定夹将试样轻轻地夹住。4.5使重锤落下，对试样冲击，取出试样检查试样是否破坏。4.6初调，确定试样的测试起点高度，其步骤如下：先粗估一高度进行测试，如试样破坏时，大幅度地减少落下高度；试样未破坏时，大幅度地增加落下高度，待落下高度范围缩小后，则小幅度地减增落下高度，即试样破坏时，使落下高度减少一定值d（d一0.02m），直到试样未破坏时为止，这第一个未破坏的试样的试验高度则为正式起点；反之，试样未破坏时，使落下高度增加一定值，直到试样破坏为止，这第一个破坏的试样的试验高度则为正式起点。4.7用4.6条中确定的起点进行正式测试。如果前一个试样破坏，使落下高度减少一定值，进行后一个试样试验。如果前一个试样破坏，使落下高度增加一定值，进行后一个试样试验。以此类推，直至20个试样做完为止。北：每个试样！价许净击一次。5计算免费标准bzxz.net
从1.了条中得到的试验数据，山下面（1）、（2)式来计算平均破坏高度（），标准偏差（。），修约到三位有效数字。
h=h+d(A/v±1/2)
式中：h-
平均破坏高度，m；
一调节幅度，即落锤增高或减少的高度，m；对h的标准偏差，m；
N破坏或未破坏两者中试样的最少数目。当其数最相等时，则两者中任-一种均可；一最少试样中的任--试样的最低高度，m；he
一在各商度水平（）破坏的（或末破坏的）试样的数目；各高度水平（h）与h的距离被d除的商数。（么二hB-
一使用破坏的数据时取负号，使用未破坏的数据时取正号。计算平均冲击强度（）和标准偏差（8），修约到两位有效数字。标注控园
m各举标准行业资科免费下载
（1）
（2）

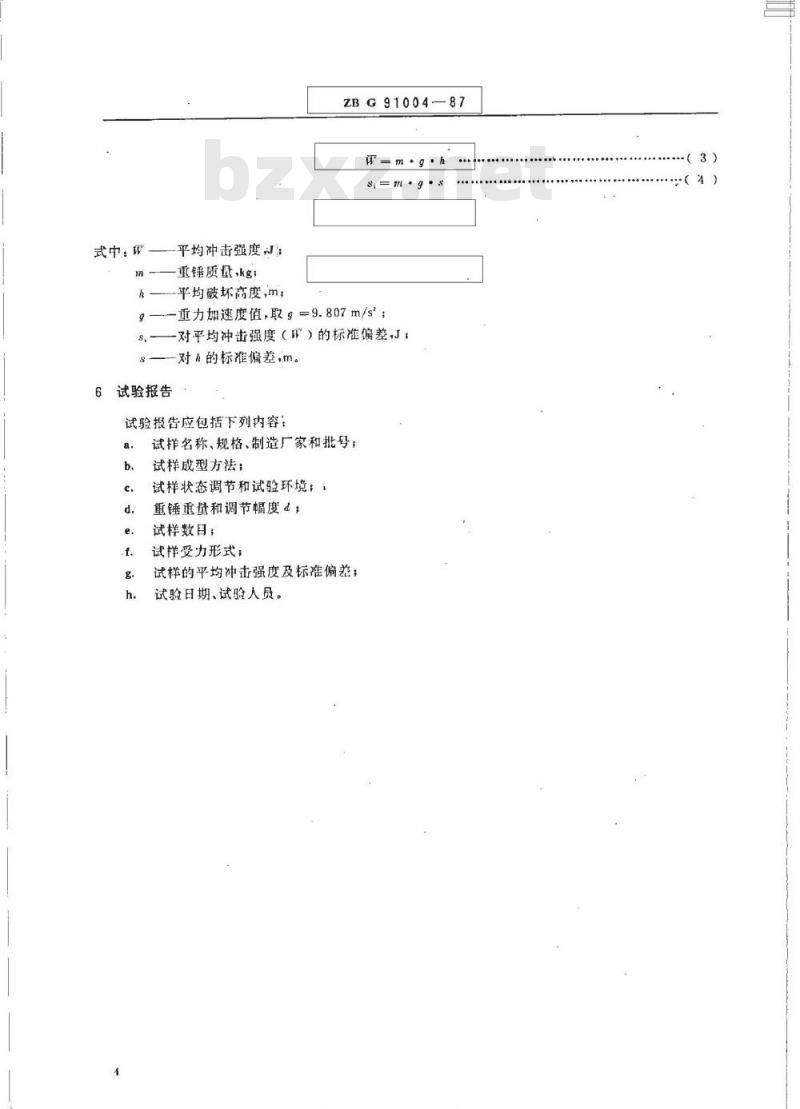

式中：W.
-平均冲击强度J：
重锤质量，kg；
一—平均破坏高度，m
ZBG9100487
-重力加速度值，取g=9.807m/s：S
一对平均冲击强度（W）的标准偏差，J-对h的标准偏差，m。
试验报告
试验报告应包括下列内容：
试样名称、规格、制造厂家和批号：试样成型方法；
试样状态调节和试验环境；
重锤重基和调节幅度&，
试样数目：
试样受力形式；
试样的平均冲击强度及标准偏差；试验日期、试验人员。
各季标准器
ZBG91004-87

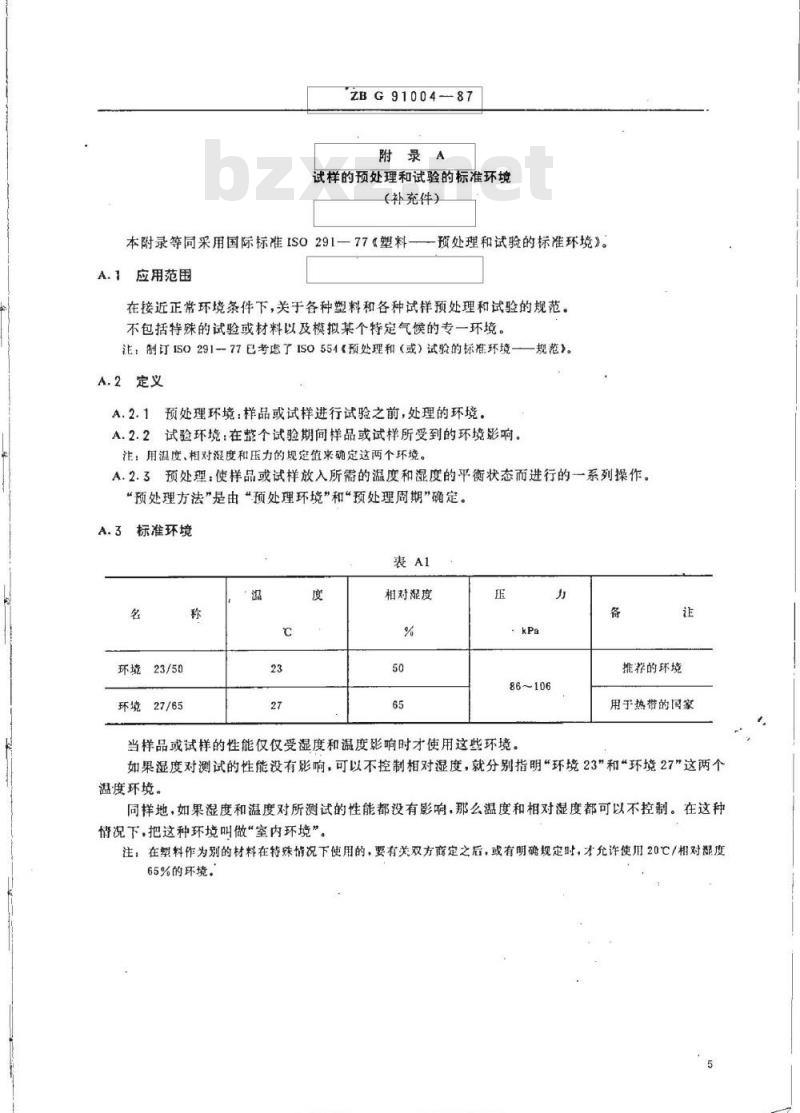

附录A
试样的预处理和试验的标准环境（补充件）
本附录等同采用国际标准ISO291—77《塑料A.1应用范围
预处理和试验的标准环境》。
在接近正常环境条件下，关于各种塑料和各种试样预处理和试验的规范。不包括特殊的试验或材料以及模拟某个特定气候的专一环境。注：制订ISO291-77已考虑了ISO554《预处理和（或）试验的标准环境-A.2定义
A.2.1预处理环境：样品或试样进行试验之前，处理的环境。A.2.2试验环境：在整个试验期间样品或试样所受到的环境影响。注：用温度、相对湿度和压力的规定值来确定这两个环境。规范》。
A.2.3预处理，使样品或试样放入所需的温度和湿度的平衡状态而进行的系列操作。“预处理方法”是由“预处理环境”和“预处理周期”确定。A.3标准环境
环境23/50
环境27/65
相对混度
86~106
当样品或试样的性能仅仅受湿度和温度影响时才使用这些环境。力
推荐的环境
用于热带的国家
如果湿度对测试的性能没有影响，可以不控制相对湿度，就分别指明“环境23”和“环境27\这两个温度环境。
同样地，如果湿度和温度对所测试的性能都没有影响，那么温度和相对湿度都可以不控制。在这种情况下，把这种环境叫做“室内环境”。注：在塑料作为别的材料在特殊情况下使用的，要有关双方商定之后，或有明确规定时，才允许使用20℃/相对鼠度65%的环境，
连投图
通各类标准行业强料免费了
A.4偏差
正常的
有限的
ZBG91004--87
注：①通常温度和相对湖度两者的正常偏差或者它们的有限偏差成对出现。相对湿度
②这些偏差适用于试验密封容器和预处理密封容器的工作环境，并且这些偏差不仅包括随着穿封容器的状态改变而且也包括随者时间的波动。A.5预处理
预处理的周期应在有关材料的规格中指出。mhsoeom标准行业
B.1试样：某种聚丙烯鲍尔环。
B.2重锤m为1kg。
B.3调节幅度a为0.02m。
试验结果如下表。
下落高度
按未破坏数计：N=10
h。=0.31m
n=1个
将数据代入，则：
将数据代入，则：
将数据代入，则：
—5个
ZBG9100487
附录B
试验计算示例
（参考件）
n=4个
下落高度
A=(0X1)+(1X5)+(2X4)=13
B=(0×1)+(1×5)+(2×4)=21
*h=h+(+)
0.31+0.02(+)+0.35(m)
标准捷图客美标准行业资料免费下级敲坏
...(B2)
将数据代入，则：
将数据代入，则：
将数据代入，则：
附加说明：
ZBG91004
H-620a(NB-A
-13'+0.029
(10×21
s1.620×0.02
T=1×9.807×0.35=3.4(J)
=0.014（m）
8,1×9.807×0.014=0.14(J)
本标准由化学工业部化工机械研究院提出并归口。本标准由化学工业部化工机械研究院负资起草。本标准主要起草人吉渝陵、韩佩玉、张嗣侈、王淑荣。(B3）
（B4)
（B5)
