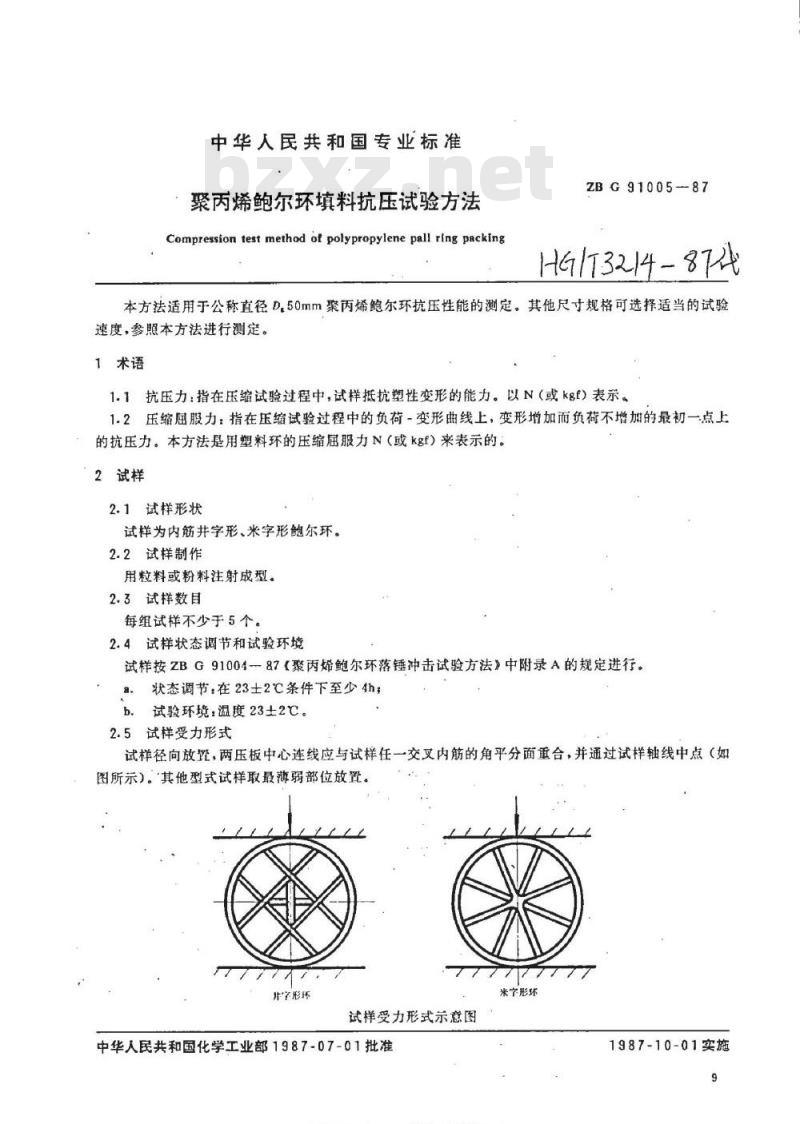

【化工行业标准(HG)】 聚丙烯鲍尔环填料抗压试验方法

中华人民共和国专业标准
聚丙烯鲍尔环填料抗压试验方法npressiontestmethodotpolypropylenepallringpackingZBG91005-87
HG/132/4- 87
本方法适用于公称直径D,50mm聚丙烯鲍尔环抗压性能的测定。其他尺寸规格可选择适当的试验速度，参照本方法进行测定。
1术语
1.1抗压力：指在压缩试验过程中，试样抵抗塑性变形的能力。以N（或kgf）表示，1.2压缩屈服力：指在压缩试验过程中的负荷-变形曲线上，变形增加而负荷不增加的最初一点上的抗压力。本方法是用塑料环的压缩届服力N（或kgf）来表示的。2试样
2.1试样形状
试样为内筋井字形、米字形鲍尔环。2.2试样制作
用粒料或粉料注射成型。
2.3试样数目
每组试样不少于5个。
2.4试样状态调节和试验环境
试样按ZBG91004一87《聚丙烯鲍尔环落锤冲击试验方法》中附录A的规定进行。状态调节：在23士2℃条件下至少4h，a.
b.试验环境：温度23±2℃。
2.5试样受力形式
试样径向放登，两压板中心连线应与试样任一图所示)。其他型式试样取最薄弱部位放置形环
交叉内筋的角平分面重合，并通过试样轴线中点（如米字形环
试样受力形式示意图
中华人民共和国化学工业部1987-07-01批准标准损提网,bzeorocca各类标准行业资料竞费下载1987-10-01实施

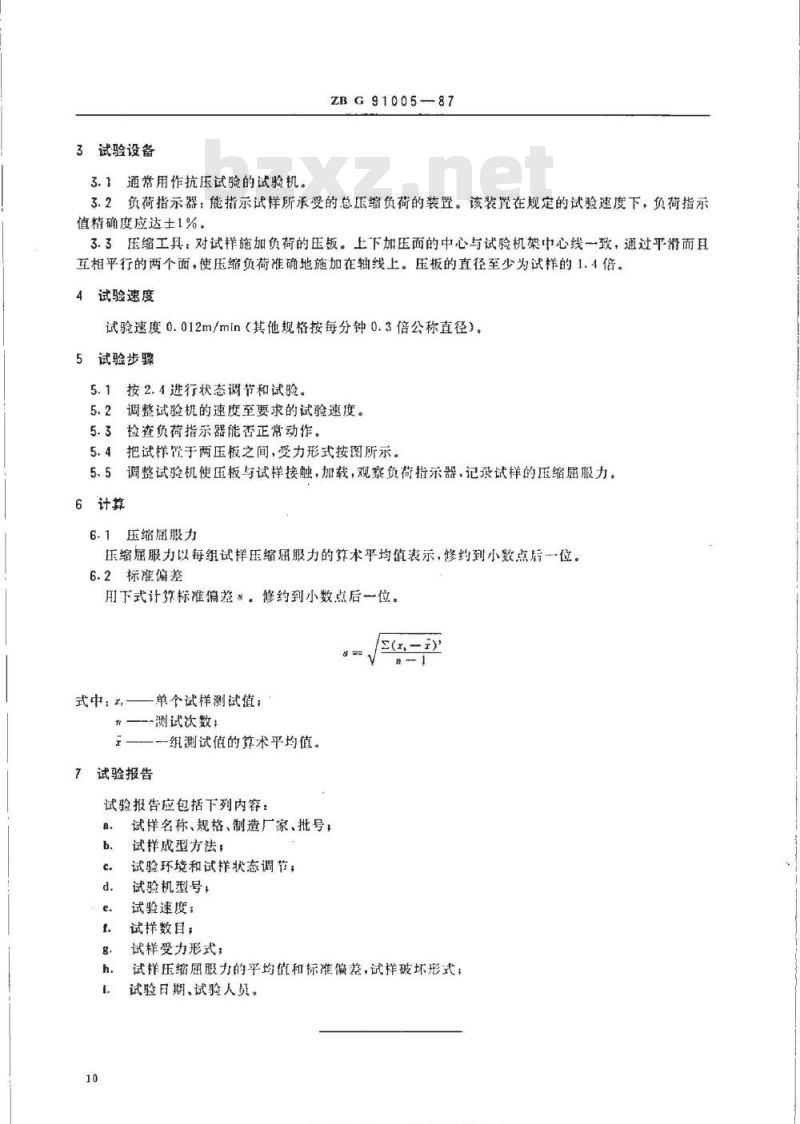

3试验设备
3.1通常用作抗压试验的试验机。ZBG91005-87
3.2负荷指示器：能指示试样所承受的总压缩负荷的装置。该装置在规定的试验速度下，负荷指示值精确度应达士1%。
3.3压缩工具：对试样施加负荷的压板。上下加压面的中心与试验机架中心线一致，通过平滑而且互相平行的两个面，使压缩负荷准确地施加在轴线上。压板的直径至少为试样的1.4倍。试验速度
试验速度0.012m/min（其他规格按每分钟0.3倍公称直径）。5试验步骤
按2.4进行状态调节和试验。
5.2调整试验机的速度至要求的试验速度。5.3检查负荷指示器能否正常动作。5.4把试样置于两压板之间，受力形式按图所示。5.5调整试验机使压板与试样接触，加载，观察负荷指示器，记录试样的压缩屈服力。6计算
6.1压缩属服力
压缩屈服力以每组试样压缩届服力的算术平均值表示，修约到小数点后一位。6.2标准偏差
用下式计算标准偏差8。修约到小数点后一位。(r-)
式中：
单个试样测试值；
#——测试次数；
一组测试值的算术平均值。
试验报告
试验报告应包括下列内容：
试样名称、规格、制造厂家、批号，试样成型方法；免费标准下载网bzxz
试验环境和试样状态调节；
试验机型号，
试验速度；
试样数目：
试样受力形式：
试样压缩屈服力的平均值和标准偏差，试样破坏形式；试验日期、试验人员。

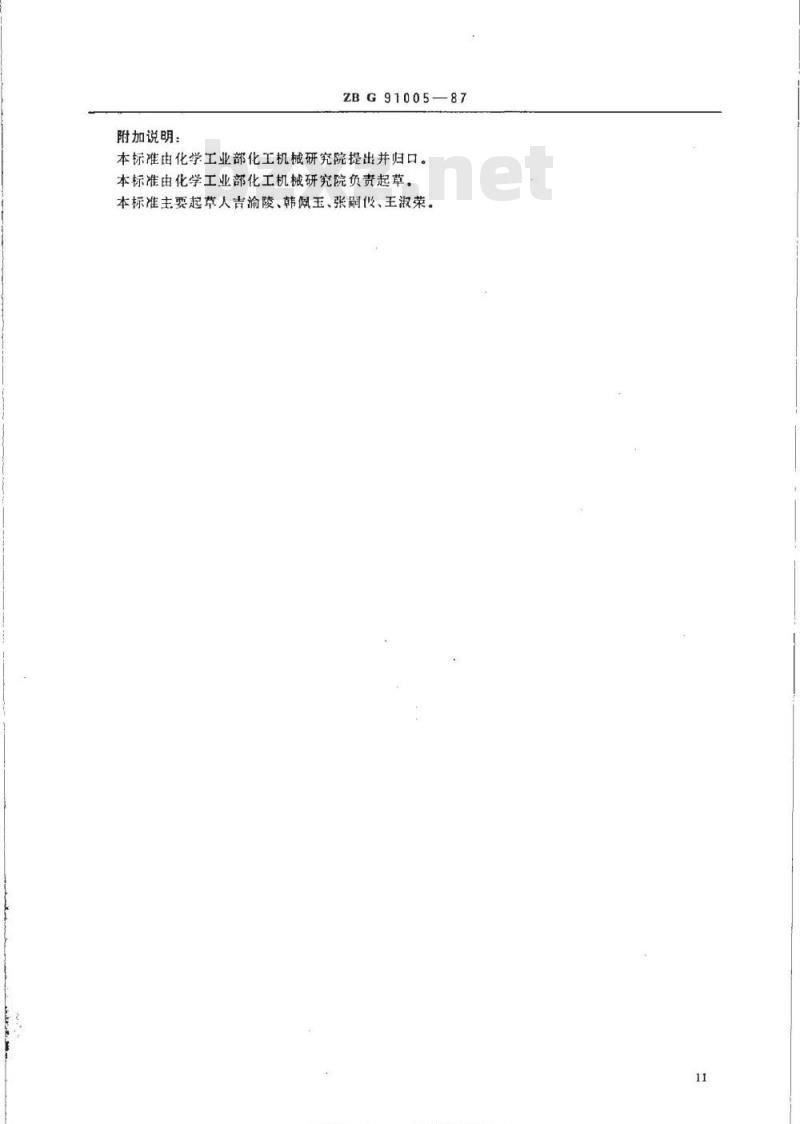

标准视接网bagso.cc各关标准行业案料完费下载附加说明：
ZBG91005—87
本标唯由化学工业部化工机械研究院提出并归口。本标准由化学工业部化工机械研究院负责起草。本标准主要起草人吉渝陵、韩佩玉、张嗣伶、王淑荣。标准找网ms.bsospsom11
