【机械行业标准(JB)】 振动筛 试验方法

JB/T4042-1999

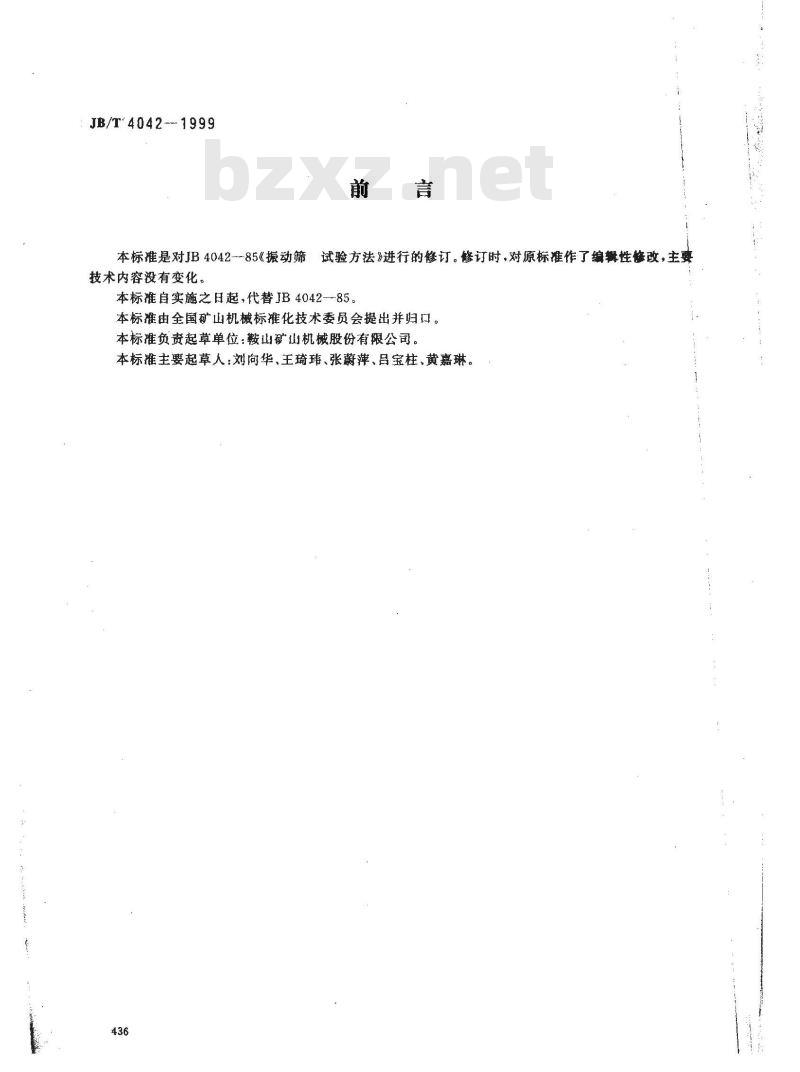

本标准是对JB4042--85《振动筛试验方法》进行的修订。修订时，对原标准作了编解性修改，主要技术内容没有变化。
本标准自实施之日起，代替JB4042-85。本标由全国矿山机械标推化技术委员会提出并归口。本标准负责起草单位：鞍山矿山机械股份有限公司。本标准主要起草人：刘向华、王琦玮、张蔚萍、昌宝柱、黄嘉琳。436

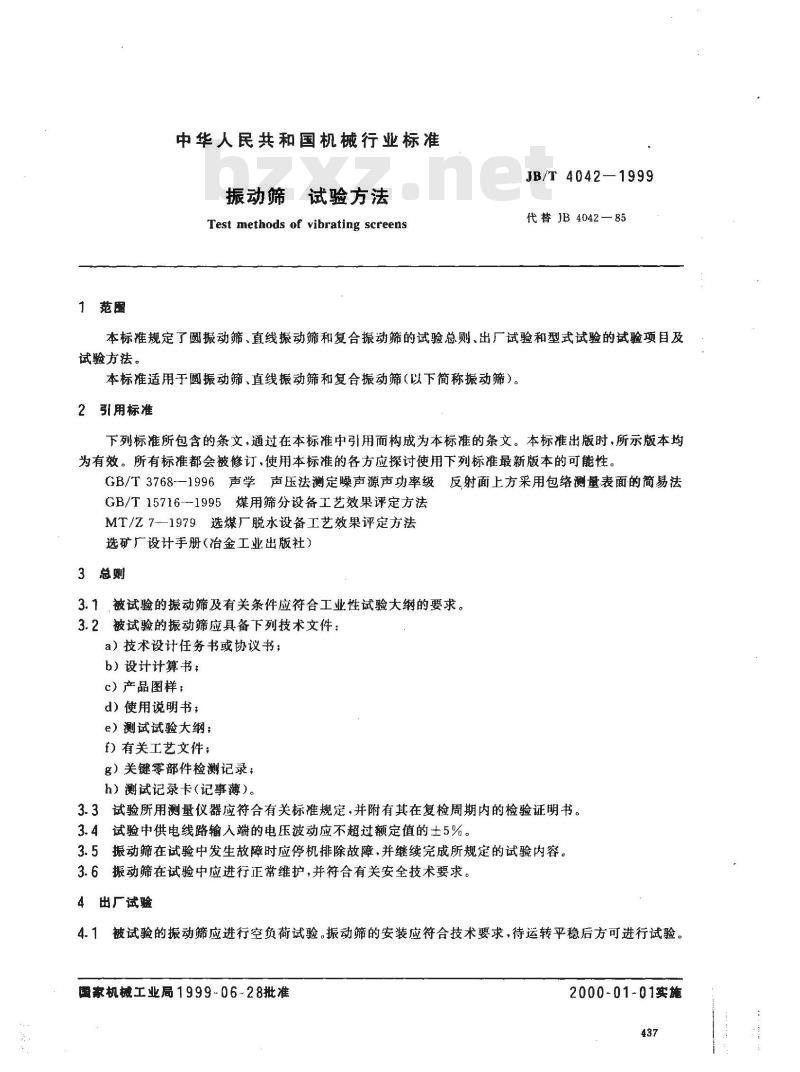

中华人民共和国机械行业标准
振动筛
试验方法
Test methods of vibrating screensJB/T4042-1999
代替JB4042—85
本标准规定了圆振动筛、直线振动筛和复合振动筛的试验总则、出厂试验和型式试验的试验项目及试验方法。
本标准适用于圆振动筛、直线振动筛和复合振动筛（以下简称振动筛）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T3768-1996声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法GB/T15716--1995煤用筛分设备工艺效果评定方法MT/Z7--1979选煤厂脱水设备工艺效果评定方法选矿广设计手册（冶金工业出版社）3总则
3.1被试验的振动筛及有关条件应符合工业性试验大纲的要求。3.2被试验的振动筛应具备下列技术文件：a）技术设计任务书或协议书；
b）设计计算书；
c）产品图样；
d）使用说明书；
e）测试试验大纲;
f）有关工艺文件；
g）关键零部件检测记录；
h）测试记录卡（记事薄）。
3.3试验所用测量仪器应符合有关标准规定，并附有其在复检周期内的检验证明书。3.4试验中供电线路输入端的电压波动应不超过额定值的士5%。3.5振动筛在试验中发生故障时应停机排除故障、并继续完成所规定的试验内容。3.6振动筛在试验中应进行正常维护，并符合有关安全技术要求4出厂试验
4.1被试验的振动筛应进行空负荷试验。振动筛的安装应符合技术要求，待运转平稳后方可进行试验。国家机械工业局1999-06-28批准2000-01-01实施

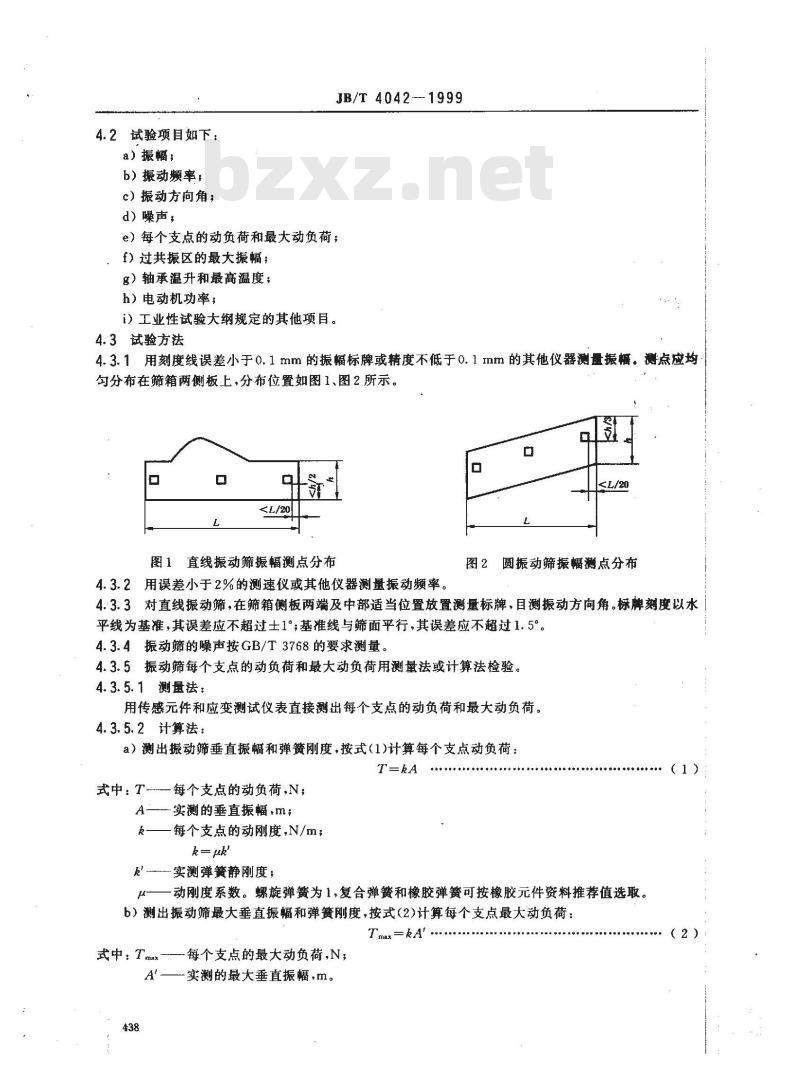

4.2试验项目如下：
a）振幅；
b）振动频率；
c）振动方向角；
d）噪声，
JB/T4042---1999
e）每个支点的动负荷和最大动负荷；f）过共振区的最大振幅；
g）轴承温升和最高温度；
h）电动机功率；
i）工业性试验大纲规定的其他项目。4.3试验方法wwW.bzxz.Net
4.3.1用刻度线误差小于0.1 mm的振幅标牌或精度不低于0.1 mm的其他仪器测量振幅。测点应均勾分布在筛箱两侧板上，分布位置如图1、图2所示口
图1直线振动筛振幅测点分布
4.3.2用误差小于2%的测速仪或其他仪器测量振动频率口
图2圆振动筛振幅测点分布
4.3.3对直线振动筛，在筛箱侧板两端及中部适当位置放置测量标牌，目测振动方向角。标牌刻度以水平线为基准，其误差应不超过士1°；基准线与筛面平行，其误差应不超过1.5°。4.3.4振动筛的噪声按GB/T3768的要求测量4.3.5振动筛每个支点的动负荷和最大动负荷用测量法或计算法检验。4.3.5.1测量法：
用传感元件和应变测试仪表直接测出每个支点的动负荷和最大动负荷。4.3.5.2计算法：
a）测出振动筛垂直振幅和弹簧刚度，按式（1)计算每个支点动负荷：T=kA
式中：T—每个支点的动负荷,N；A—-实测的垂直振幅,m；
k——每个支点的动刚度,N/m；
—实测弹簧静刚度;
动刚度系数。螺旋弹簧为1，复合弹簧和橡胶弹簧可按橡胶元件资料推荐值选取。b）測出振动筛最大垂直振幅和弹簧刚度，按式(2)计算每个支点最大动负荷：Tmx=kA
式中：Tmax
每个支点的最大动负荷，N；
实测的最大垂直振幅，m。
JB/T4042--1999

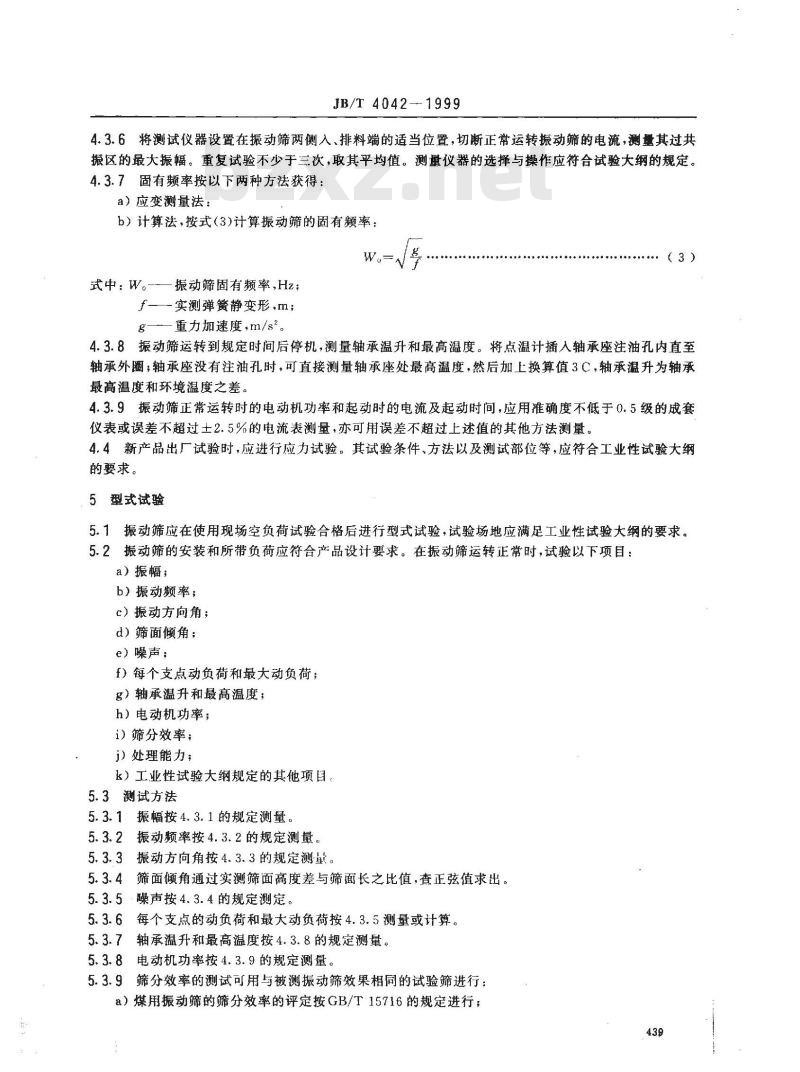

4.3.6将测试仪器设置在振动筛两侧入、排料端的适当位置，切断正常运转振动筛的电流，测量其过共振区的最大振幅。重复试验不少于三次，取其平均值。测量仪器的选择与操作应符合试验大纲的规定。4.3.7固有频率按以下两种方法获得：a）应变测量法：
b）计算法，按式(3)计算振动筛的固有频率：Wu
式中：W。--一振动筛固有频率,Hz;f—实测弹簧静变形，m;
g——重力加速度，m/s。
（3）
4.3.8振动筛运转到规定时间后停机，测量轴承温升和最高温度。将点温计插入轴承座注油孔内直至轴承外圈，轴承座没有注油孔时，可直接测量轴承座处最高温度，然后加上换算值3C，轴承温升为轴承最高温度和环境温度之差。
4.3.9振动筛正常运转时的电动机功率和起动时的电流及起动时间，应用准确度不低于0.5级的成套仪表或误差不超过土2.5%的电流表测量，亦可用误差不超过上述值的其他方法测量。4.4新产品出厂试验时，应进行应力试验。其试验条件、方法以及测试部位等，应符合工业性试验大纲的要求。
5型式试验
5.1振动筛应在使用现场空负荷试验合格后进行型式试验，试验场地应满足工业性试验大纲的要求。5.2振动筛的安装和所带负荷应符合产品设计要求。在振动筛运转正常时，试验以下项目：a）振幅；
b）振动频率；
c）振动方向角；
d）筛面倾角；
e）噪声；
f）每个支点动负荷和最大动负荷；g）轴承温升和最高温度；
h）电动机功率；
i）筛分效率；
j）处理能力；
k）工业性试验大纲规定的其他项目。5.3测试方法
5.3.1振幅按4.3.1的规定测量。振动频率按4.3.2的规定测量。
振动方向角按4.3.3的规定测量
筛面倾角通过实测筛面高度差与筛面长之比值，查正弦值求出。噪声按4.3.4的规定测定。
每个支点的动负荷和最大动负荷按4.3.5测量或计算。5.3.6
轴承温升和最高温度按4.3.8的规定测量。5.3.8
电动机功率按4.3.9的规定测量。5.3.9
筛分效率的测试可用与被测振动筛效果相同的试验筛进行：a）煤用振动筛的筛分效率的评定按GB/T15716的规定进行：439
JB/T4042--1999

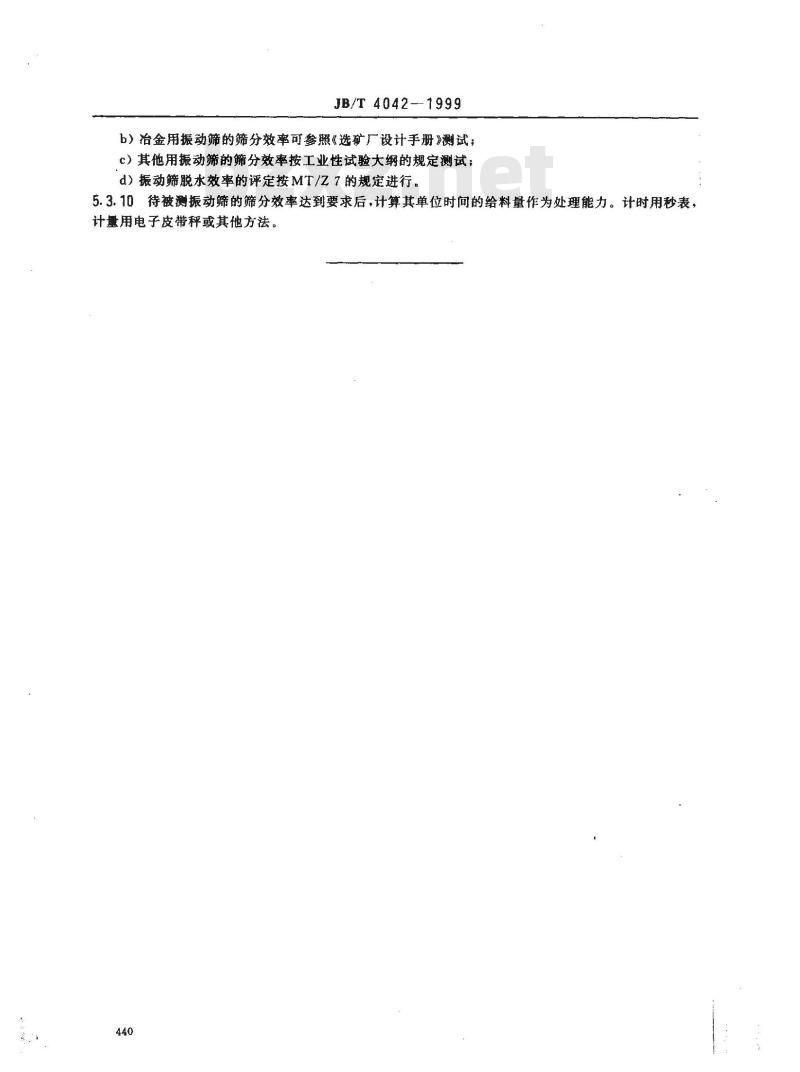

b）冶金用振动筛的筛分效率可参照《选矿厂设计手册》测试；c）其他用振动筛的筛分效率按工业性试验大纲的规定测试；d）振动筛脱水效率的评定按MT/Z7的规定进行。5.3.10待被测振动筛的筛分效率达到要求后，计算其单位时间的给料量作为处理能力。计时用秒表，计量用电子皮带秤或其他方法。440
