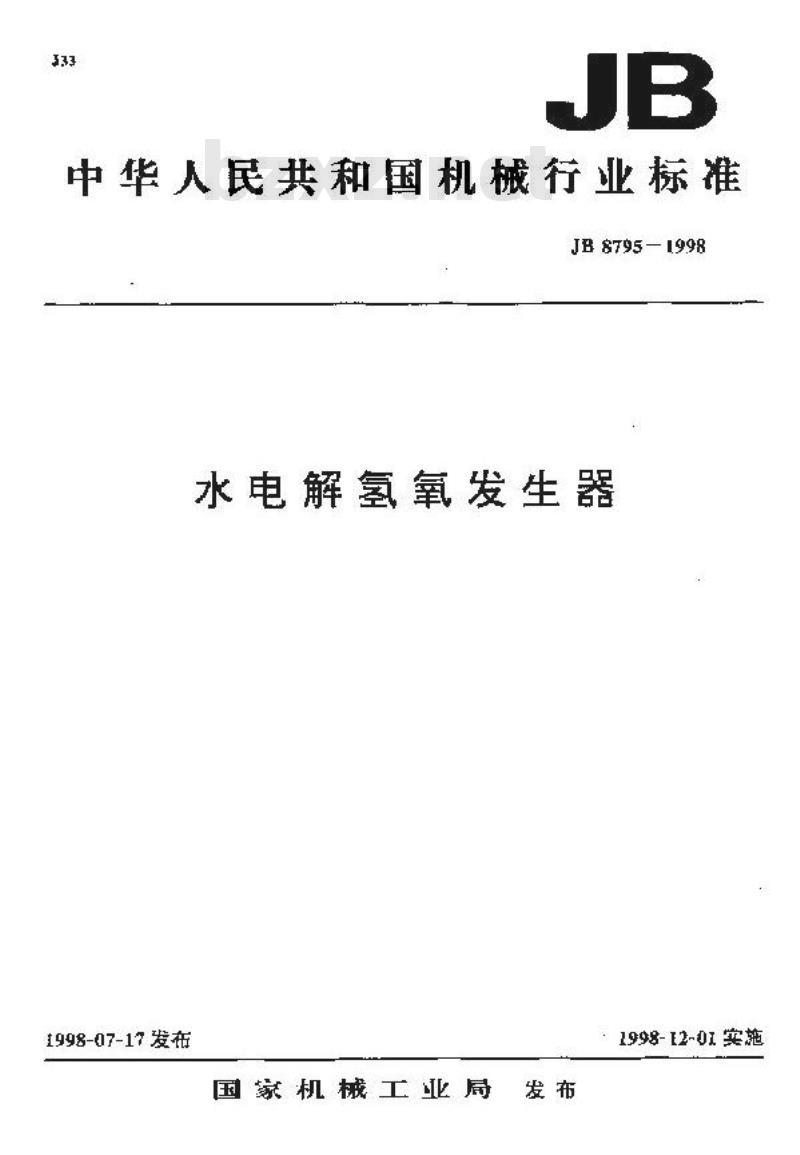

中华人民共和国机械行业标准
JB87951998
水电解氢氧发生器
1998-07-17发布
国象机械工业局
1998-12-01实施

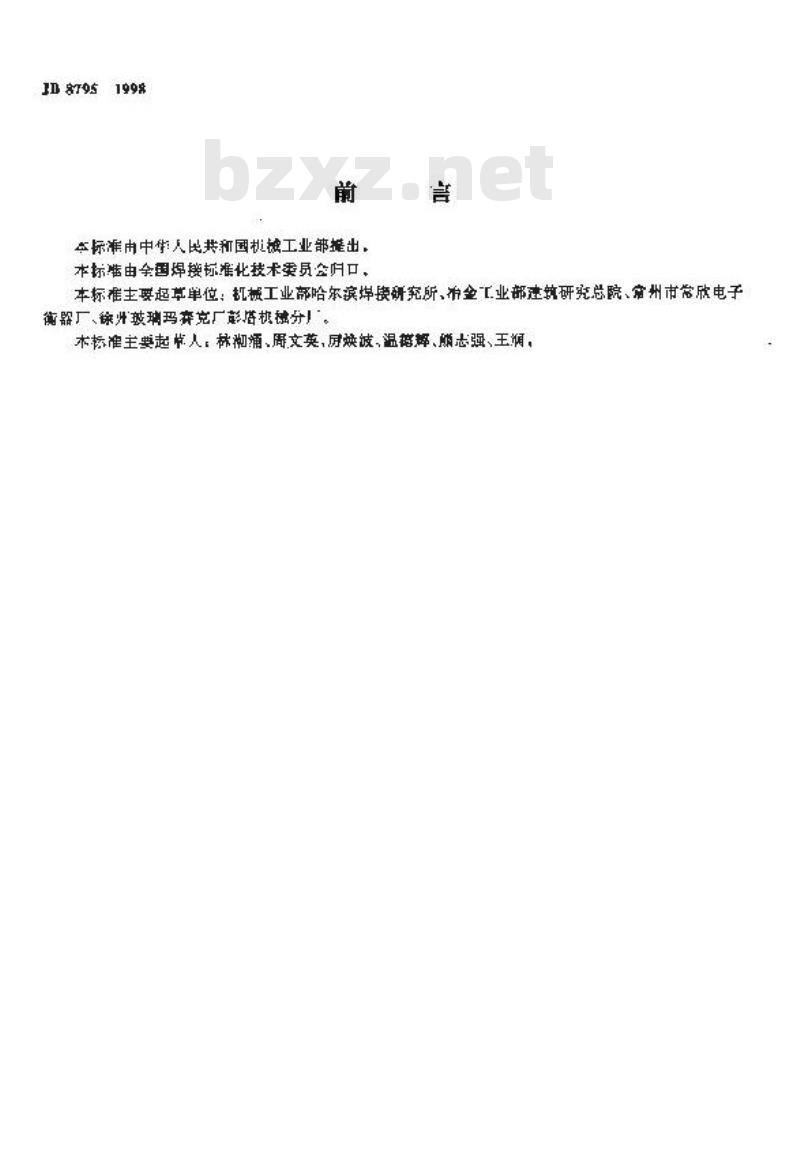

产标准由中书人民共和国机械工业部提出，本标由全国焊接标准化技术委员会归口、本标准主要起草单位：机械工业部哈尔滨焊接研究所、希金工.业部建筑研究总院、常州市常欣电子衡器厂、开兼璃玛奔克厂彭塔机徳分！。术标准主要起悼人，林御涌、周文英、房焕波，温链辉、志强、王润，范围

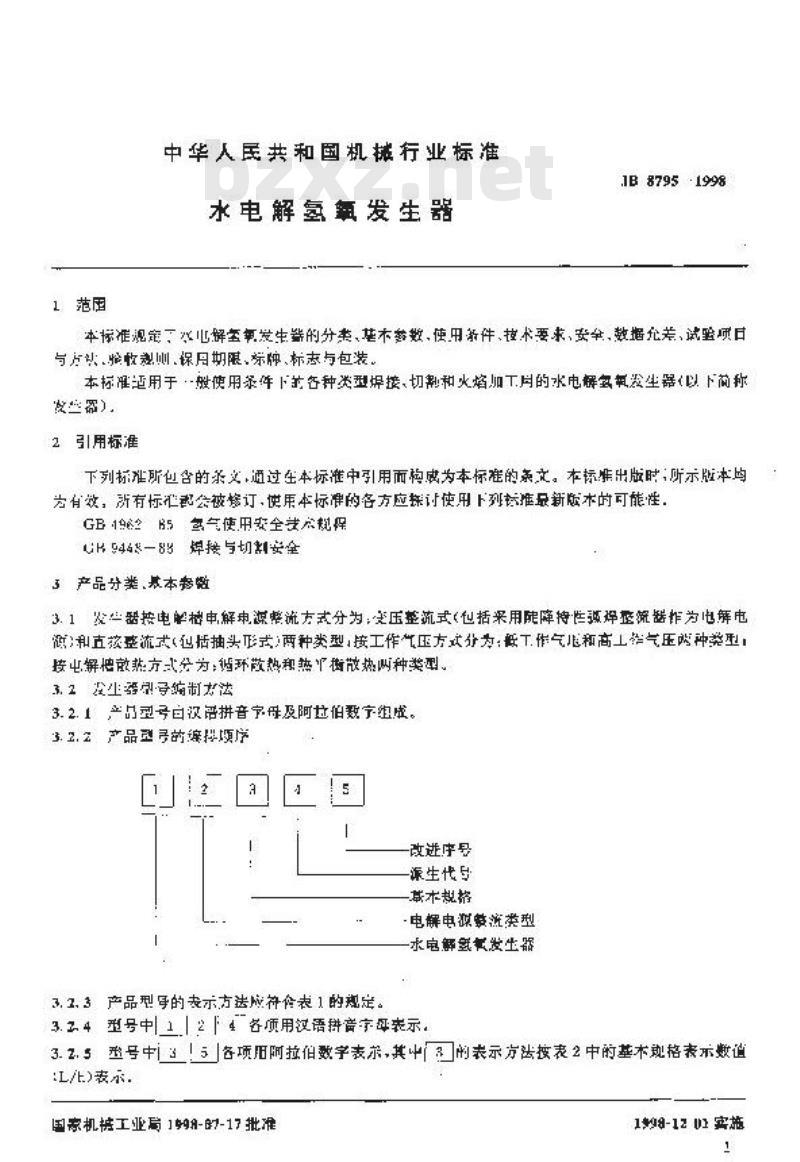

中华人居共和国机播行业标准
水电解氧藝发生器
1B8795-1998
本标准观定，心解室氧发生警的分集、基木数，使用新件、技术要求，安拿，数据允差、试验项日与方让，验收熟圳.保期限、标牌、标志与包装，本标准范用于盘使用柔件下前各种类型焊接、切制和火焰加工月的水电解氢氧发生器（以下葡称发兰钢）
2引用标准
下到标准所包含的录文，通过生本标准中引用而构感为本标准的象文。本标准出版时，所示版本均为有效，新有标心乱公被够订，使用本标准的各方应探讨使用下列标推呆新版术的可能性，GB196285氢气使用安全我规程
GK44-88焊接切制安全
3产品分类,基本参数
3.1发二器按电单申解电源整流方式分为，定压整流式（位括采用随障持性源焊整流器炸为电解电源和直按整流式（包括抽头形式）两种类型接工作气压方式扩为：低工作气和工作气压必种类型：接出解神散盐方式分为，很环散龄和势下街散热两种类型。3.2生制号编制法
3.2.1产品型号白没语拼音宁母及阿立伯数宁组成。3.2.2产品型号的综项序
改进序号
派生代号
禁术规格
-电解电源装类型
求电部氢发生器
3.3,3产品型导的表示方法成持企表1的规定。3.4型号中124各师用没语拼普字母表示。3.2.5型号中3！5各项旧附拉伯数字表示，其中3的表示方法按表2中的基术规格表示数值:L/)表示.
国家机械工业局198-的-17批准
18-12实施

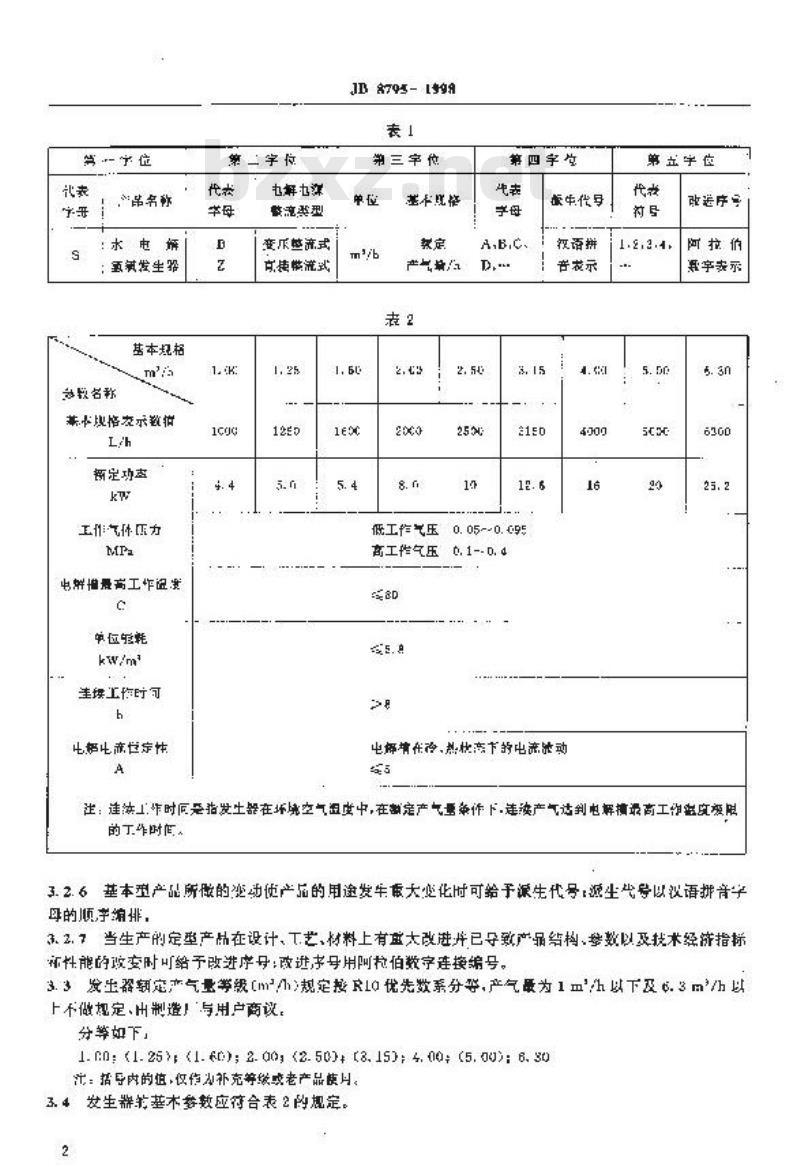

“品名称
实发生验
基本规格
梦教名称
基现格交示数估
新定功
正作汽件力
解高工证
单位能耗
主操工作可
牛柜牛帝学定忧
第二学位
九样也深
整流类型
变斥整流式
可售憋流式
第三宇位
基术比格
产气量
第四字竺
牛代号
报语拼
音表示
低工作气压
0. 05~-0. 095
商工作气压0.1--0. 4
电解情在冷，热快产下的电流法动s
第立宇位
改遂序
阿拉伯
字安示
注：连法工作时反是指发生器在坏境空气祖出中，在断定产气量条作下.违按产气达到电解插录商工准能究极限的工作时间、
3.2.6基本型产品所做的变动使产品的用逆发车板大变化时可给于源生代号：源生代导以没语挪音学母的顺子编排，
3.2.7当生产的定型产品在设计、工艺、材料上有盘大改进并已导致产晶钻构、壁数以及找术经济指标拓性能的玻变时叮给予改进序号：改进字号用阿检伯数字连接编号。3.3发生器额定产气量等綫(m/h>规定按R1优先数系分等，产气量为1㎡/h以下及6.3m/h以上不做规定，出制造与用户商议。分等如下，
1.0:(1.25>(1.6;2.00 (2.5038.15:4.00(5.00:6.3)法：括导内的，仅作为补充等或老产品恢月。3.4发生端策基术参数应符合表2的规定。2

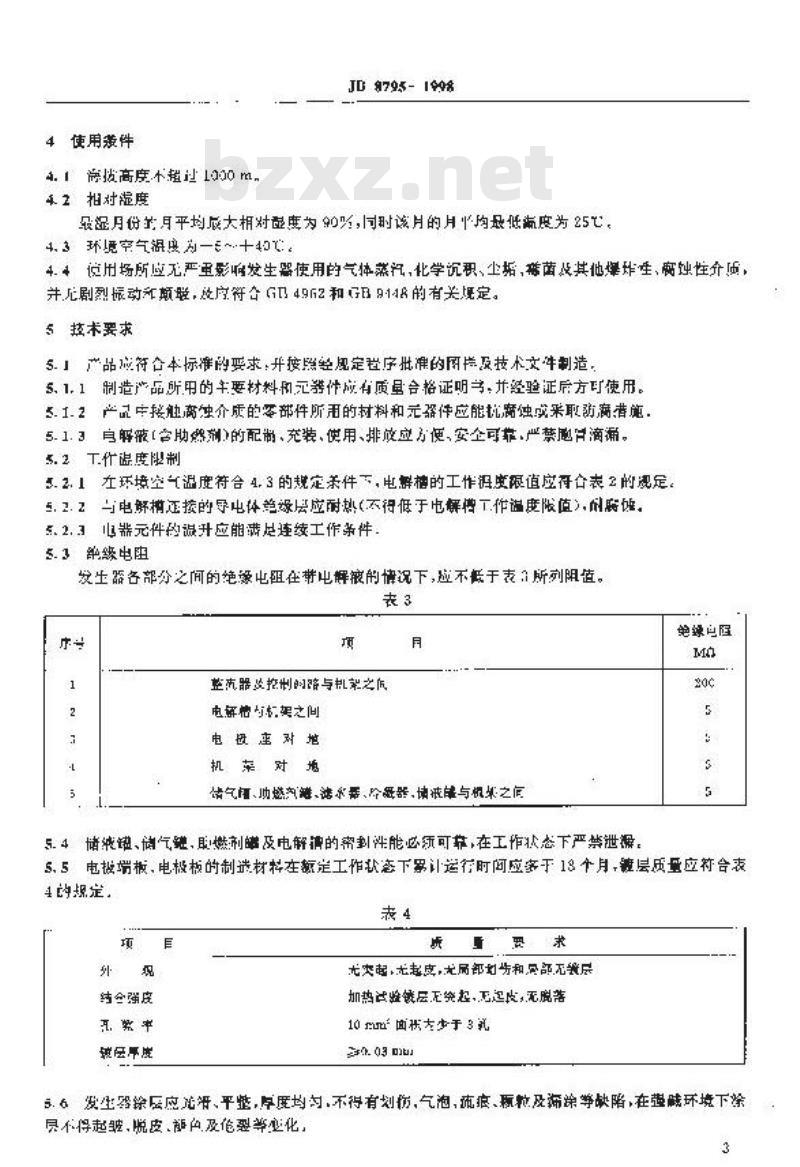

4使用落件
4.1净拨高度不超过1000m，
4.2相对度
JD8795-1998
最显月份关月平均展大相对显度为90%，同时该月的月均最低流度为25么，4.3环境空气摄度为一~十40
4.4境用场所应无严重影响发生器使用的气体蒸汽，化学沉积、尘指，带菌发其他撑炸生、离蚀性介师，并元剧烈振动颠股，效度符合G乃4962和GB9148的有关定。5技末要求
5.」产品成符合本标准的要求，并按照经定胜序批准的国偿及技术文牛制造，5.1.1制造产品所用的车要材料和元游件应有质量合格证明考，并经验证后方可使用。5.1.2产已中接触离独介质的零部件所用的村料和元器件应能抗蚀成采取随病潜施.5.1.3自解寇（含助燃测》的配谢、充装、使用、排放应方便，安企可靠，严禁题滴通。5.2T作湿度制
5.2.1左环境空气温度符合4.3的规定亲件下，电解糖的工作据度限值应得合表2的规定。5.2.2与电解捐证按的导电体缘层应耐热(不得低于电解槽工作逼度限值）耐脑5.2.3心器元件的退升应能满定连续工作条件，5.3练电
发生器各部分之间的绝逐电阻在带电辉液的情况下，应不低于表所列阻值。表3
整亢器改挖制的路与机架之间
电解格机渠之间
电圾连对地
机东对地
结气帽、功燃内避、滤尔毒、凝器，墙丧能与机果之间5.4堵滤链、询气链，取燃剂够及电解请的密则述能必所可节，在工作状态下严禁泄据，绝绿血匠
5.5电披增板，电极板的制进材料在额定工作状态下累计端行时间应客于18个月，链层质量应符合表4的规定
结会强度
所要求
尤灾起，起皮，龙扇部均步和尽部无餐层加势改整链层无瓷起、皮，无脱落10mum面少于3乳
5.6发生器综层应光滑、平整，厚展均均，不得有划恢，气泡，流痕、颗敦及饰染等缺陷，在强麟环境下涂层不得起破，悦皮、趣户及危恐等迎化，3
JB87951998
5.7发生器应能在供电电压波动士10%时正带工作，5.8发生器应差有必要的显示仪表，精度不低十2.5数。6安全
6一发生靠至少具有两皱安全可的游回火泄装。62气压应该危示可控，控压装冒的精度要达到2.5级、过压时成能账自动控制压力，控压装查要可量用
6.3微绝终电试验时发生器里严禁装有助燃剂。6.4发尘器电源输入.辅出端应可据绝，并采取保护持迹.随1人体外接触：6.！发生器如装有热保护表置，热保护装互在电解粘溢升超过2规定时，成能可靠油划断电解电路。6.6发生器壳体的防护等级能低为IF21.壳件、机架证装带出，有可卓接地装置，接地螺格直在大于或等于8mm。线路连接应率固合理，即使断线或悦也不致十发生意外，6.了发生器应装有电源通/断开关，6.8发生替必须装有电源保护装置、当电源短购时，应能自谢切断网路电函：了数据允善
7.1实际产气量与标掉所示值的确差不得大于5%。了，2实际单位能耗与标牌所示值的痛差不再超过5%.8试验辅惠
8.1仪表措
电压表.电流表，气来表和功率表褪度计
兆欧表
流量计
8.2常规试验和型式试验
= 0. 5 ℃
5G0V.1.0级
8.2.1常规试验是每台发生器题造后所进行的试验，以判明是否符含标准的某此要求．这时允许采用低级的测量促器。
下明试验为必检项日.余者出生产企业自定：外烷检香；
b）止火性能试验，
c）始电旺试验：
l）压力控制装鼠;
）密封性试验：
「）电解电速恒定性试验。
8.2.2型式试验是在同型号的发牛暴中选代表性的发生器进行全面性能试整，以到明是否符合标准要求，
凡层一列情况之者，应进行型式验，每次不少下2台：a试制的新产品：
h）发生器在设计，工艺，售用材料方有重大变化：c)停产-年以上的发生群再次生产时：t）发正器的规试验结果与以生的型式试验结果发生不充许的偏董。8.2.3批图生产进行定期推检，每两年不少于一校。8.3外观检查
JB8795—1998
试前应对发生器表面压量像层、竞体材料、安企造型等）装配质量和搬运、吊装部件（支撑能应牢固，轻使：后坏应能承受发生器重量的2.5俗以上进行检者，层否符合有美烟定。在保证上述据案不影响书机性密的试验结果时，方可进行标准中的各项试验，84码升试验
试验地点应宽收，不科有显落的空气回流。可以使用膨胀式温度计、电子温度计及非理觉的热电调或电阳祖度计当发生器在环境空气温惠中，在额定产气量作下，电解谨度不再于高时，测量电解信表面最热点，绝案层表而和整流元件表面的温度、应符合5.2的规定：8.5产气量试验
在发生器气体出1处接流量1，用实际产气暨下式计算.应符合7.1的规定产气量偏差重定值(血后实测值(m/h)×100%额定值（m/h）
B.6单位能耗允差试验
单位能耗是拍制收1氢氧气体所消耗的电能。将电度表接在发正器电源输人端产气量两到额能值，气体拍出端接到流且计上进行实测。应符合表2的规定，凿耗佣按下式计算，应符了.2的规实，
能耗储差=数定值究值表测值让W)×100元额充值(kw）
了自游电沛机定性分差试验
用温度计烫发生器电解拍表面湿度，若此溢度与环境空气温度相差不大于士3么，即为实际冷状态下的温度，注时开启发生器，在1m.n内调整到额定产气量所需的电解电流，在上限气压的C.倍止小以下·准续上作1.5h后，观察电流波动情况，应符合表2的规定，并按下式计算，电解电流慎定性偏差-冷各电流(净获密电远A)×100%冷态电流(A）
B，B些统申阻试验
在至温下用500V非欧表测量，应符合5.3的规定，禁止在审电时或在都近有带高正导伴的世备时试验。
名.少密封生试验
A.9.1正试验
电解销、情额，储激整、助燃剂固，测水器，冷整器和连气宽等器件制楚完工后应在室温下进行求距试验或气玉试验，不得变形和泄温.力表的低程为试脸压为的2倍。8.9.1.1水试验：工作年业压力不大于C.1MFa的发生器试验业力为设业力的1.05落，试整时F应慢上升、达判越定试淤正力后保压10min，然后降系设计压力在焊和连接谛位进行泄检登：工作气体压为大二(1.1MP日的发生器试验压力为设计压力的1.25倍，试验时压力应级慢上几，遇划规定试验求办后保正不小干3血，热后葬至规定试验压的的为，在焊睡和连捷部位进行泄检查
8.9.1.2气玉试验：试题压为为设计压力的1.15培，试脸附压力应级慢上升望规定试题压力的1%且不超过0.C5MPa，保片5min，然后对所有期缝和连按部位进行视次泄痛检查，如有泄滑·须先出巨修补后重新试骏，初检合格后，再继续缓恒舟到规定试验压力的50与，其后按每级为规定试验压力的1%的级差逐级均规定的试验压力，保压11min后将压力降至规定试题压力的的%，并保持足够长的时阅进行测确检吉，如有港漏，颈先卸压悔补后再按上述规定敢新试验。8.9.2效密性试验
整机制造完工后应在室温下进行致密性试验，将发生器调到最高工作气体压力，压力表捐示压力安Imin内下障不得超这0.01MIPa.并符合5.4的规定，5
.10上火位能试验
JB87951998
在发牛器氢氧气输出口接510m的胶管用明火点热+人为造出5次间火现象，应能有效上火。8.11电极端板，电被板镀层检查用电镀决生产的电极消报，电圾板镀层可用间时电镀的试件俭测，外观用10倍收大镜进行已谢，做结合强率热试验时，将试件加热距30G土10么并继持30m，然后在空气或室激的水冷坏。做孔隙率检剂时，锻层表面必源除油，腺十后将没透恢鼠化讲(KLF=（CN),7)浴液的越纸脂到试件受检表面上5min在镀层表面与检验能纸之间不应有空气滤》，然后揭下用蒸水冲洗，放在消玻璃上干燥，油连数显微镜或带平方毫米方客的鼓璃，计算减纸与镀层表而接触面积，确定平动孔既数日，镜层厚追用物理或化学方法校划均叫。以主各项试验结累应符合5.5的要求，8，12与压控制装或和药爆泄压准盘的试照利用审气残其他对环境和人、机微有危害的气体，用气体试压装置进行检输，单心单复5达，应符会：表2和心，2的要求。
B.13热保护试验
可通过温升试物装置进行.在没有适到发生器电解措温升限值时，热保护装晋应不拓作，当留过衣2规定时，应马上动作。试验牵少重复款次，8.14电织短路保护装雷试验
人为造成电源短路、保护装置应能马上动作。试验至少重复5次，小成符合6.B前规定。息15一作时测定
发坐臀在使比条件下，调创额定产气量并用流量监控连续产气最·测定达到温升极限的工作时间，成符介长艺的规定，
9骆收规则
9.发生器出厂前，应进行常见试验或型式试验，试验项目按标准规定进行，合格方可止厂\.2概据与用户协议.鉴收时可对各项数据和性能进行检查或抽查，井可逆用下列方式进行验收。9.21制造，向用户提供放生器试验报告的副车，9.2.2在制造厂内酸收由用户现场监督。9.2.3在用户消定护安装地点进行验收。9.3试验或验收的发会器有一须指标不合格时.可势抽加倍数垫的产品夏试不合格项日，真试合格，则认为该批产品对分标，复试中仍有1台产品不合格，则认为该批产品小符合标。10保用期限
在用户按腹制造厂使用说明书的规定，确地使用与存敏发生器的情沉下，制楚！查保证发与器在交货一年内能良好地运行。
在配规定的时问内、发生端医制造质量而发生损坏或不笔正常工作时，制造厂应光境地为用户提复和变换零件或感机
11标牌、标志，包装
31.1标牌上至：应有项如F：
）制造厂名、也册商标
b)发生据型号「
）出厂编号或制造日期：
）额定产气：
辅人电医、数频车
）作气体正。免费标准bzxz.net
JB8795-1998
对于申解尽涵具有弧焊功能的发牛器还应包括：空栽电正、焊接电流调节范围（包括难应的负裁电。
2标志
在发生器的输人电缆接头、汽管山丁、电解涨和助磁剂添加口等处以及接地螺拴附近都应有永久生标记。
11.3包装
发生器（色援险件，备件）在装箱时应切以防恶调定机防丽拼施，以返应露大存放及运输的需11. 3. 1
11.3.2断反发生器提供的技术文件有a）装箱磷单：
b）出，合格证期书
e发生露唐两说明书：
产品保修所，
