【机械行业标准(JB)】 仿形车床 系列型谱

ICS25.080.10
中华人民共和国机械行业标准
JB/T3849.4—1999
仿形车床
1999-05-20发布
系列型谱
2000-01-01实施
国家机械工业局
JB/T3849.4—1999
本标准是对JB/Z175—82《仿形车床系列型谱》的修订，修订时仅按有关规定进行了编辑性修改，技术内容未改变

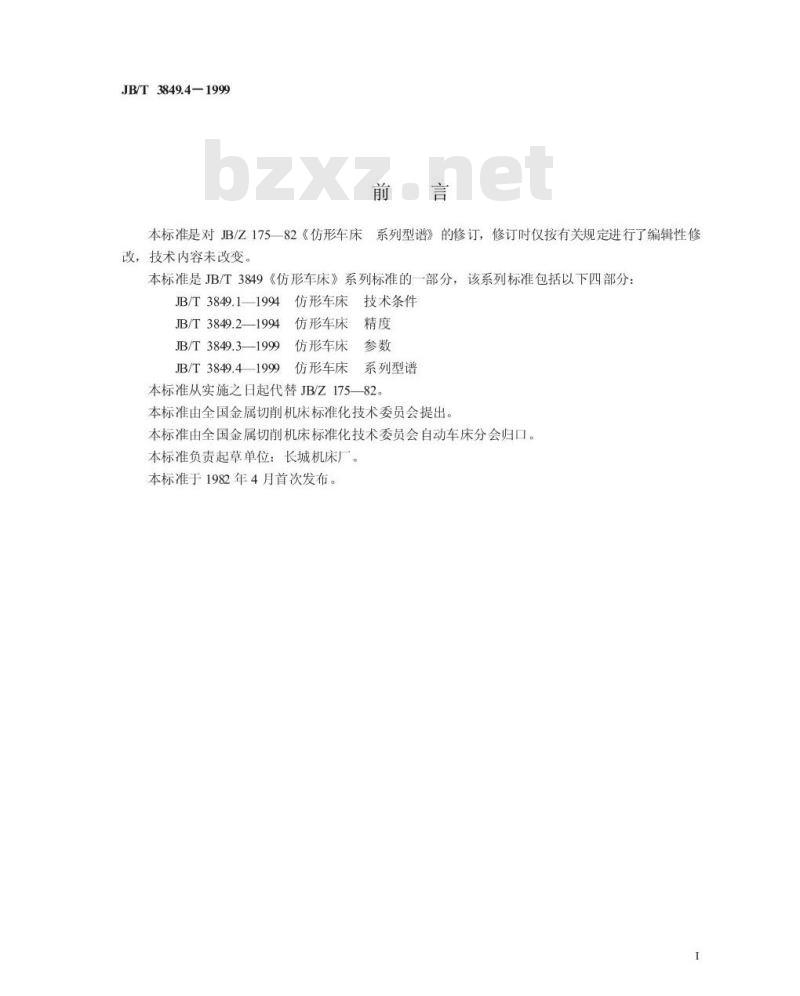

《仿形车床》系列标准的一部分，该系列标准包括以下四部分：本标准是JB/T3849
JB/T3849.1—1994
JB/T 3849.2—1994
JB/T3849.3—1999
JB/T 3849.41999
仿形车床技术条件
仿形车床
仿形车床
系列型谱
仿形车床
本标准从实施之日起代替JB/Z175—82。本标准由全国金属切削机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会自动车床分会归口。本标准负责起草单位：长城机床厂。本标准于1982年4月首次发布。
1范围
中华人民共和国机械行业标准
仿形车床
系列型谱
本标准规定了仿形车床的系列构成、用途、性能特征、品种和参数。本标准适用于新设计的仿形车床。2引用标准
JB/T3849.4-1999
代替JB/Z17582
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T3849.2—1994
JB/T 9871—1999
3系列构成
仿形车床精度
金属切削机床精度分级

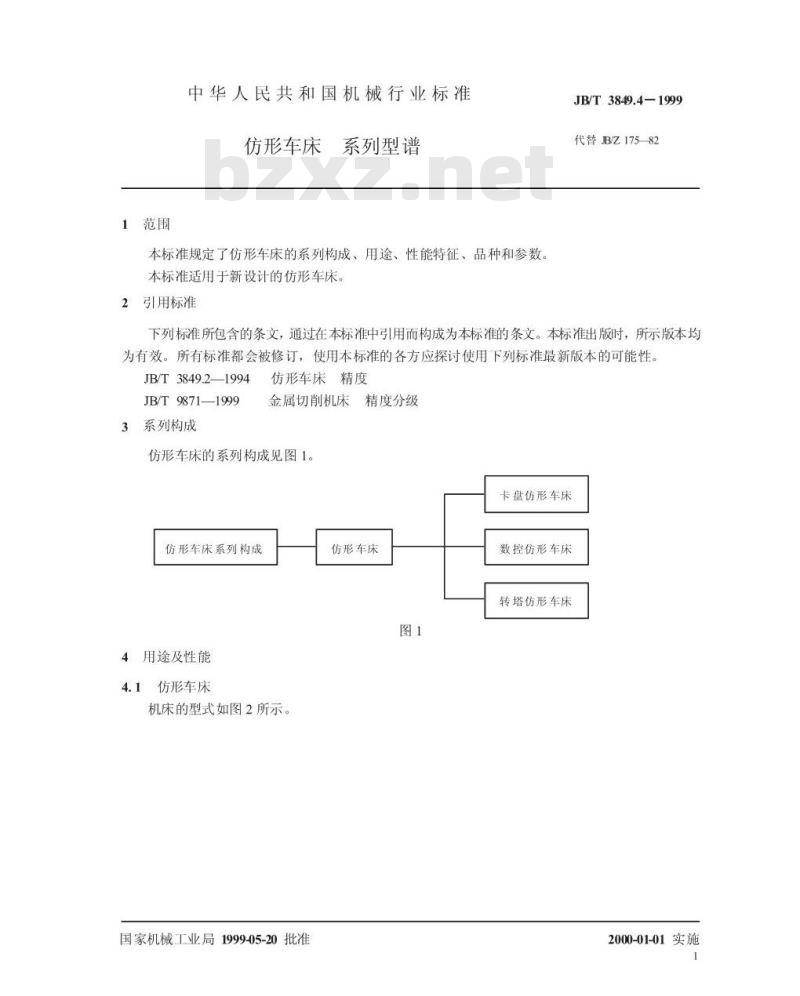

仿形车床的系列构成见图1。
卡盘仿形车床
仿形车床系列构成
4用途及性能
仿形车床

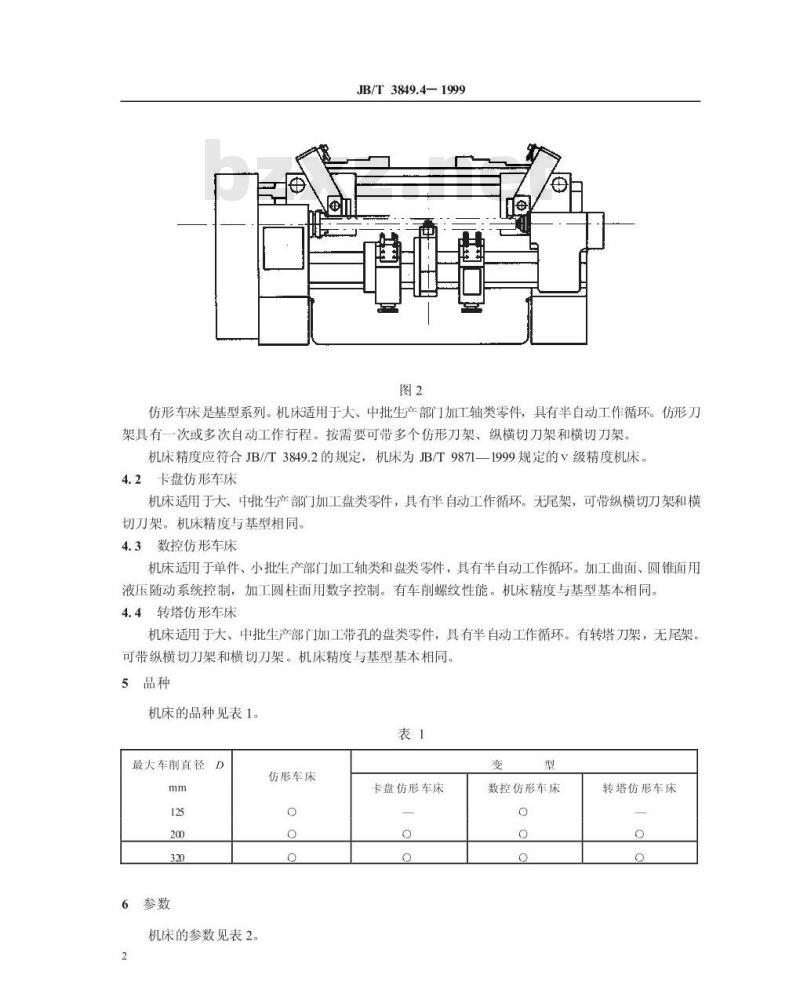

机床的型式如图2所示。
国家机械工业局1999-05-20批准仿形车床
数控仿形车床
转塔仿形车床
2000-01-01实施
JB/T3849.4—1999
仿形车床是基型系列。机床适用于大、中批生产部门加工轴类零件，具有半自动工作循环。仿形刀架具有一次或多次自动工作行程。按需要可带多个仿形刀架、纵横切刀架和横切刀架。机床精度应符合JB//T3849.2的规定，机床为JB/T9871一1999规定的V级精度机床。4.2卡盘仿形车床
机床适用于大、中批生产部门加工盘类零件，具有半自动工作循环。无尾架，可带纵横切刀架和横切刀架。机床精度与基型相同。4.3数控仿形车床
机床适用于单件、小批生产部门加工轴类和盘类零件，具有半自动工作循环。加工曲面、圆锥面用液压随动系统控制，加工圆柱面用数字控制。有车削螺纹性能。机床精度与基型基本相同。4.4转塔仿形车床
机床适用于大、中批生产部门加工带孔的盘类零件，具有半自动工作循环。有转塔刀架，无尾架。可带纵横切刀架和横切刀架。机床精度与基型基本相同。品种
机床的品种见表1。
最大车削直径D
6参数

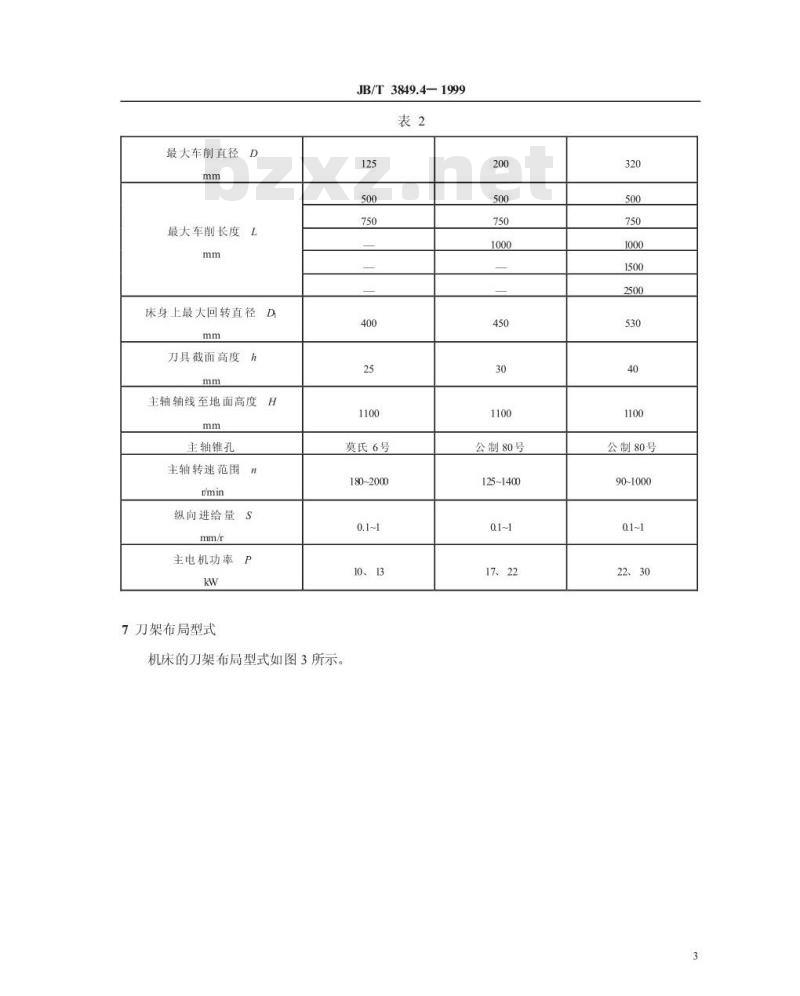

机床的参数见表2。
仿形车床
卡盘仿形车床
数控仿形车床
转塔仿形车床
最大车前直径
最大车削长度L
床身上最大回转直径D
刀具截面高度h
主轴轴线至地面高度H
主轴锥孔
主轴转速范围n
纵向进给量S
主电机功率P
7刀架布局型式
机床的刀架布局型式如图3所示。JB/T3849.4—1999
莫氏6号
180-2000
10、13
公制80号
125~1400
17、22Www.bzxZ.net
公制80号
90-1000
22、30
JB/T3849.4—1999
机械行业标准
仿形车床
系列型谱
JB/T3849.4—1999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号：邮编100044）*
开本880×1230
印张1/2
字数10000
1999年7月第一版
1999年7月第一次印刷
印数1-500
定价500元
99-197
