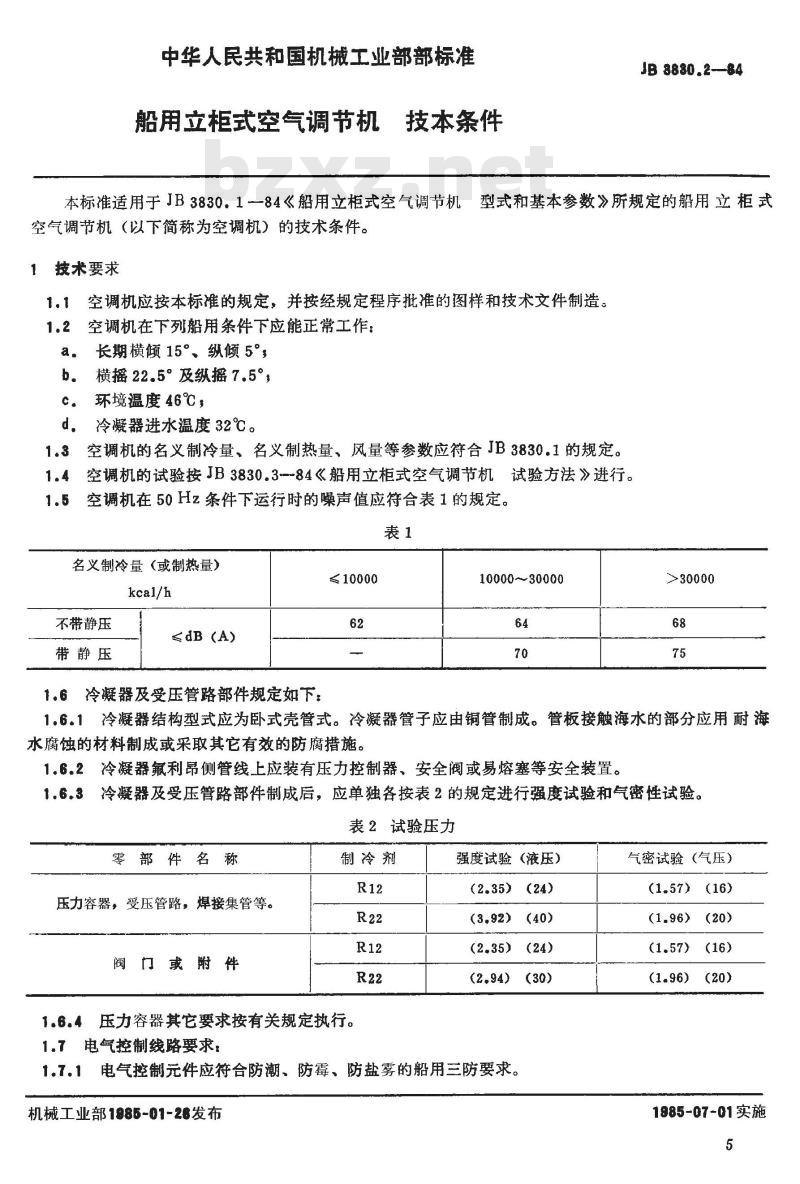

【机械行业标准(JB)】 船用立柜式空气调节机 技术条件

中华人民共和国机械工业部部标准船用立柜式空气调节机技本条件JB 3880.2-84
本标准适用于JB3830.1-84《船用立柜式空气调节机型式和基本参数》所规定的船用立柜式空气调节机（以下简称为空调机）的技术条件。技术要求
空调机应按本标准的规定，并按经规定程序批准的图样和技术文件制造。1.1
1.2空调机在下列船用条件下应能正常工作：a.
长期横倾15°、纵倾5°
横摇22.5°及纵摇7.5°
环境温度46℃，
冷凝器进水温度32℃。
空调机的名义制冷量、名义制热量、风量等参数应符合JB3830.1的规定。1.3
空调机的试验按JB3830.3--84《船用立柜式空气调节机试验方法》进行。1.4
1.5空调机在50Hz条件下运行时的噪声值应符合表1的规定。表1
名义制冷量（或制热量）
kcal/h
不带静压
带静压
1.6冷凝器及受压管路部件规定如下：10000
10000~30000
>30000
1.6.1冷凝器结构型式应为卧式壳管式。冷凝器管子应由铜管制成。管板接触海水的部分应用耐海水腐蚀的材料制成或采取其它有效的防腐措施。1.6.2冷凝器氟利昂侧管线上应装有压力控制器、安全阀或易熔塞等安全装置。1.6.3冷凝器及受压管路部件制成后，应单独各按表2的规定进行强度试验和气密性试验。表2试验压力
零部件名称
压力容器，受压管路，焊接集管等。阀门或附件
制冷剂
1.6.4压力容器其它要求按有关规定执行。1.7电气控制线路要求：
强度试验(液压）
(2.35)(24)
（24）
1.7.1电气控制元件应符合防潮、防霉、防盐雾的船用三防要求。机械工业部1985-01-26发布
气密试验 (气压)
(1.57)(16)
(1.57)）(16)
(1.96)(20)
1985-07-01实施
JB 3830.2--84

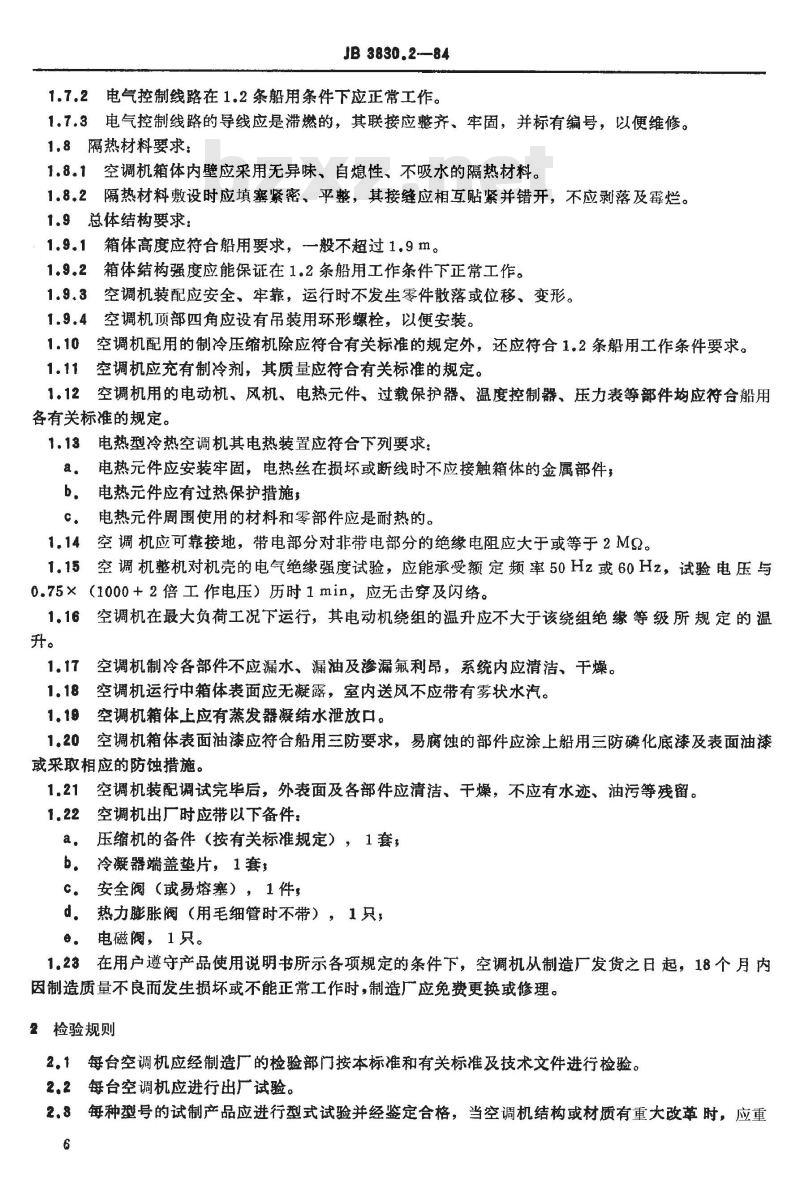

1.7.2电气控制线路在1.2条船用条件下应正常工作。1.7.3电气控制线路的导线应是滞燃的，其联接应整齐、牢固，并标有编号，以便维修。1.8隔热材料要求：
1.8.1空调机箱体内壁应采用无异味、自熄性、不吸水的隔热材料。1.8.2隔热材料敷设时应填塞紧密、平整，其接缝应相互贴紧并错开，不应剥落及霉烂。1.9总体结构要求：
1.9.1箱体高度应符合船用要求，一般不超过1.9m。1.9.2箱体结构强度应能保证在1.2条船用工作条件下正常工作。空调机装配应安全、牢靠，运行时不发生零件散落或位移、变形。1.9.3
1.9.4空调机顶部四角应设有吊装用环形螺栓，以便安装。1.10空调机配用的制冷压缩机除应符合有关标准的规定外，还应符合1.2条船用工作条件要求。空调机应充有制冷剂，其质量应符合有关标准的规定。1.1t
空调机用的电动机、风机、电热元件、过载保护器、温度控制器、压力表等部件均应符合船用1.12
各有关标准的规定。
1.13电热型冷热空调机其电热装置应符合下列要求：a.
电热元件应安装牢固，电热丝在损坏或断线时不应接触箱体的金属部件；b.
电热元件应有过热保护措施，
电热元件周围使用的材料和零部件应是耐热的。c.
1.14空调机应可靠接地，带电部分对非带电部分的绝缘电阻应大于或等于2MQ。1.15空调机整机对机壳的电气绝缘强度试验，应能承受额定频率50Hz或60Hz，试验电压与（1000+2倍工作电压）历时1min，应无击穿及闪络。0.75×0
空调机在最大负荷工况下运行，其电动机绕组的温升应不大于该绕组绝缘等级所规定的温升。
空调机制冷各部件不应漏水、漏油及渗漏氟利昂，系统内应清洁、干燥。1.17
空调机运行中箱体表面应无凝露，室内送风不应带有雾状水汽。1.18
空调机箱体上应有蒸发器凝结水泄放口。空调机箱体表面油漆应符合船用三防要求，易腐蚀的部件应涂上船用三防磷化底漆及表面油漆1.20
或采取相应的防蚀措施。
1.21空调机装配调试完毕后，外表面及各部件应清洁、干燥，不应有水迹、油污等残留。1.22
空调机出厂时应带以下备件：
压缩机的备件（按有关标准规定），1套，a.
b。冷凝器端盖垫片，1套：　
安全阀（或易熔塞），1件，
d。热力膨胀阀（用毛细管时不带），1只，e。电磁阀，1只。
1.23在用户遵守产品使用说明书所示各项规定的条件下，空调机从制造厂发货之日起，18个月内因制造质量不良而发生损坏或不能正常工作时，制造厂应免费更换或修理。2检验规则
2.1每台空调机应经制造厂的检验部门按本标准和有关标准及技术文件进行检验。2.2每台空调机应进行出厂试验。2.8每种型号的试制产品应进行型式试验并经鉴定合格，当空调机结构或材质有重大改革时，应重6
新进行型式试验，以检验改革的效果。JB 3880.2--84

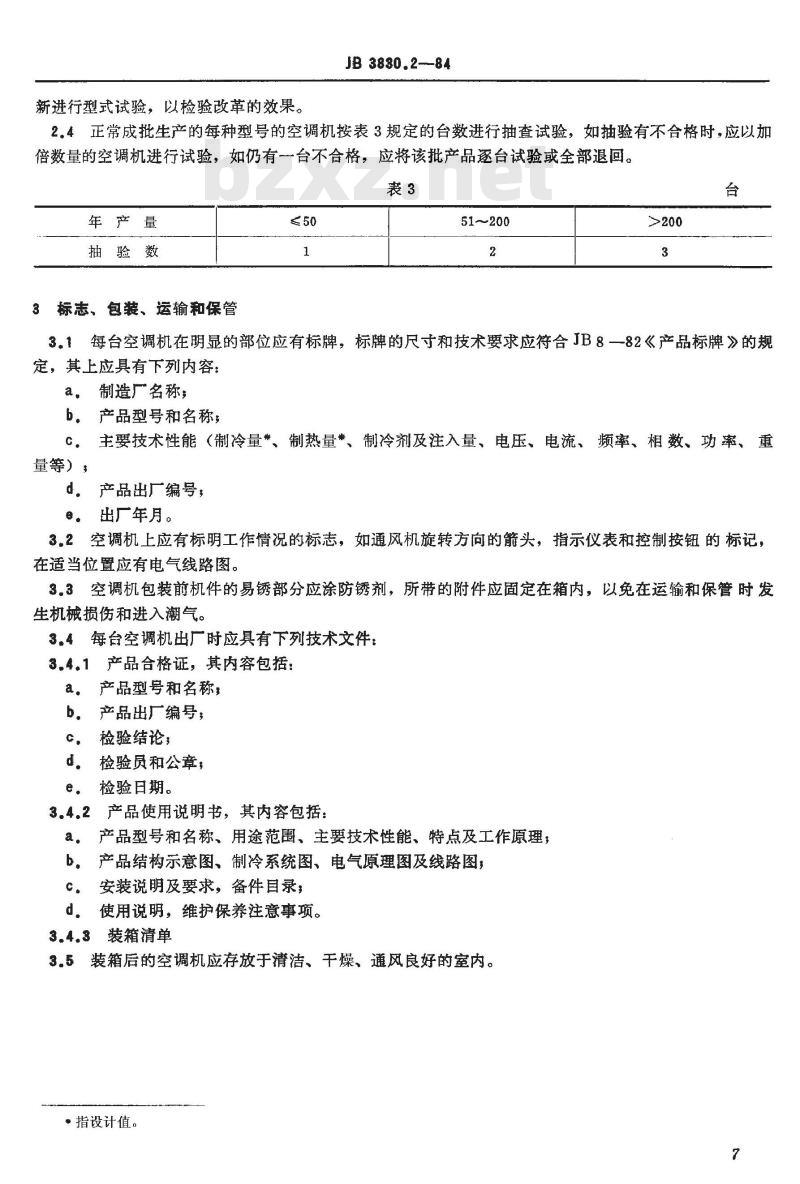

2.4正常成批生产的每种型号的空调机按表3规定的台数进行抽查试验，如抽验有不合格时，应以加倍数量的空调机进行试验，如仍有一台不合格，应将该批产品逐台试验或全部退回。表3
年产量
抽验数
3标志、包装、运输和保管
51~200免费标准下载网bzxz
3.1每台空调机在明显的部位应有标牌，标牌的尺寸和技术要求应符合JB8一82《产品标牌》的规定，其上应具有下列内容：
a。制造厂名称，
b。产品型号和名称，　
主要技术性能（制冷量*、制热量*、制冷剂及注入量、电压、电流、频率、相数、功率、重量等），
d。产品出厂编号，
e。出厂年月。
3.2空调机上应有标明工作情况的标志，如通风机旋转方向的箭头，指示仪表和控制按钮的标记，在适当位置应有电气线路图。
3.3空调机包装前机件的易锈部分应涂防锈剂，所带的附件应固定在箱内，以免在运输和保管时发生机械损伤和进入潮气。
3.4每台空调机出广时应具有下列技术文件：3.4.1产品合格证，其内容包括：a.
产品型号和名称；
产品出厂编号，
检验结论；
检验员和公章，
检验日期。
3.4.2产品使用说明书，其内容包括：产品型号和名称、用途范围、主要技术性能、特点及工作原理；a.
b。产品结构示意图、制冷系统图、电气原理图及线路图，安装说明及要求，备件目录；
使用说明，维护保养注意事项。d.
3.4.3装箱清单
3.5装箱后的空调机应存放于清洁、干燥、通风良好的室内。*指设计值。

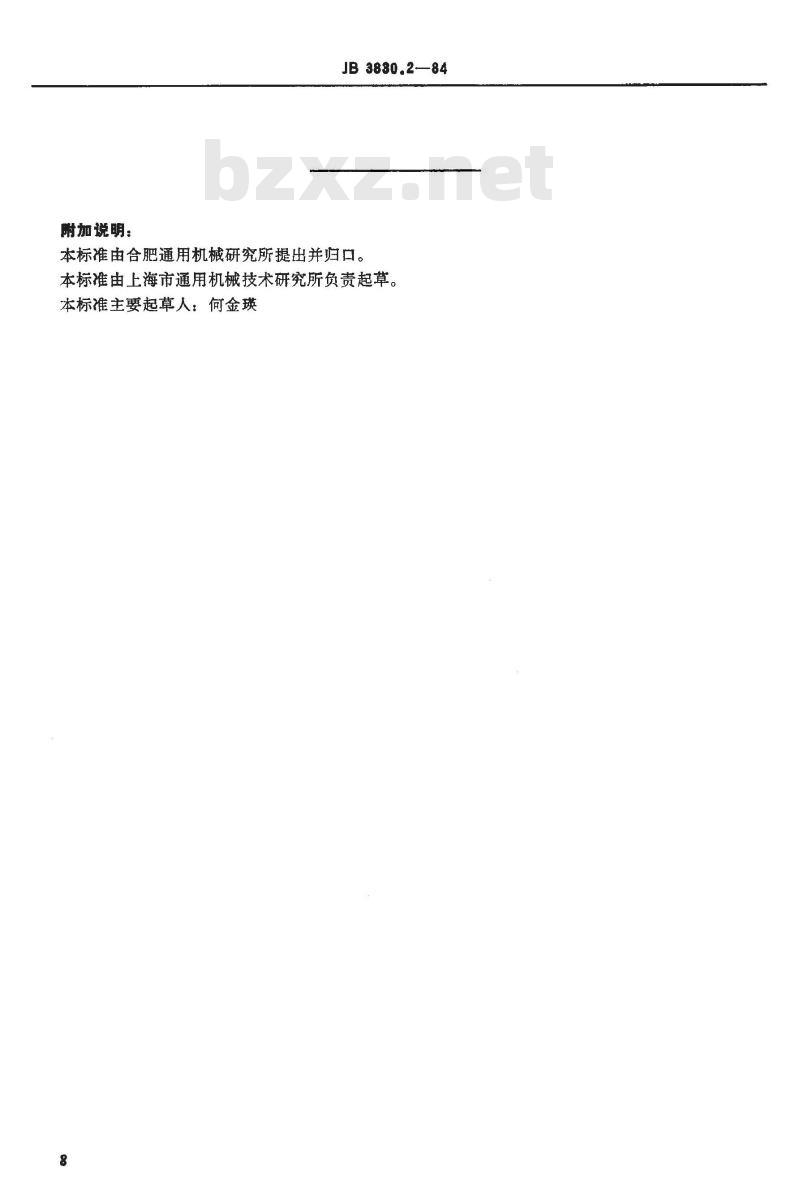

附加说明：
JB3830.2—84
本标准由合肥通用机械研究所提出并归口。本标准由上海市通用机械技术研究所负责起草。本标准主要起草人：何金瑛
