【机械行业标准(JB)】铣床用钻夹头接杆尺寸

本网站发布时间： 2024-08-04 02:34:56

JB/T3411.120-1999
现行
　点击下载此标准

基本信息

标准号：
JB/T 3411.120-1999
标准名称：
铣床用钻夹头接杆尺寸
标准类别：
机械行业标准(JB)
英文名称：
Dimensions of drill chuck adapters for milling machines
标准状态：
现行
发布日期：
1999-05-20
实施日期：
2000-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
112.63 KB

标准分类号

标准ICS号：
机械制造>>机床>>25.080.01机床综合
中标分类号：
机械>>金属切削机床>>J52机床辅具与附件

关联标准

替代情况：
JB 3537-1983

出版信息

页数：
2 页
标准价格：
8.0 元

其他信息

归口单位：
机械科学研究院
发布部门：
机械科学研究院
相关标签：
铣床夹头接杆尺寸

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

JB/T 3411.120-1999 本标准是对 JB 3537-83《铣床用钻夹头接杆杆尺寸》的修订，修订时只作了以下几点修改，主要技术内容未改变： ——编写格式； ——标准名称加英文； ——有关引用标准及相关内容； ——螺纹画法。本标准规定了铣床用钻夹头接杆杆的型式和尺寸。 JB/T 3411.120-1999 铣床用钻夹头接杆尺寸 JB/T3411.120-1999

标准内容

部分标准内容：

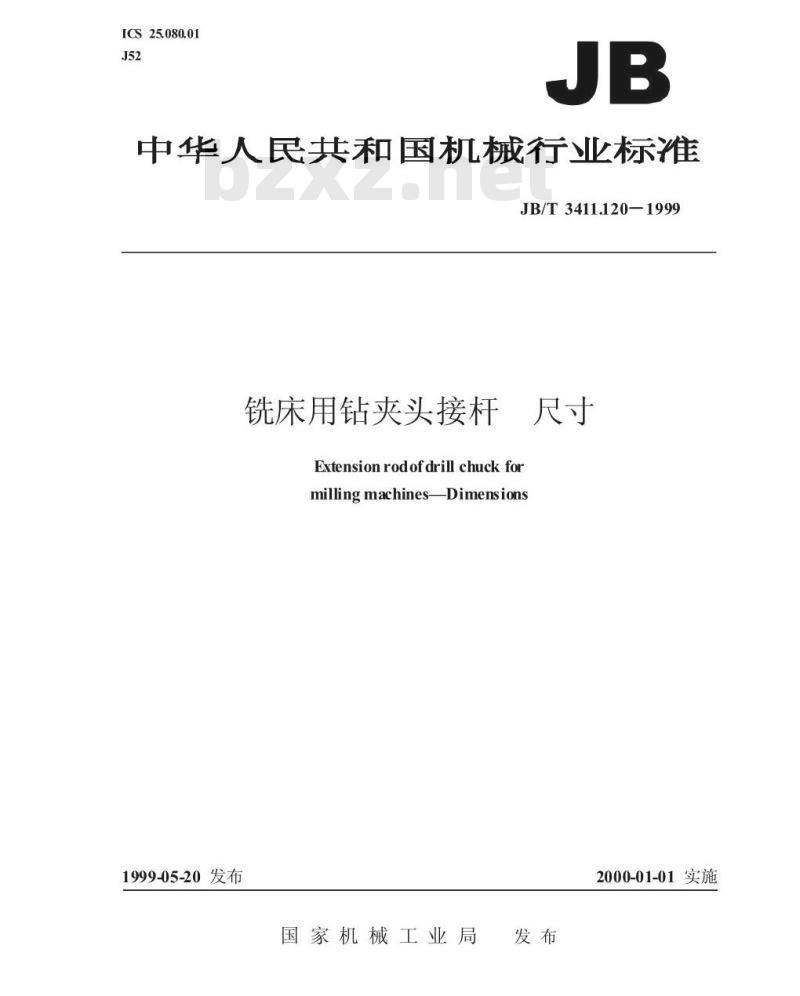

ICS25.080.01
中华人民共和国机械行业标准
JB/T3411.120-1999
铣床用钻夹头接杆尺寸
Extensionrodofdrillchuckfor
millingmachinesDimensions
1999-05-20发布
国家机械工业局
2000-01-01实施

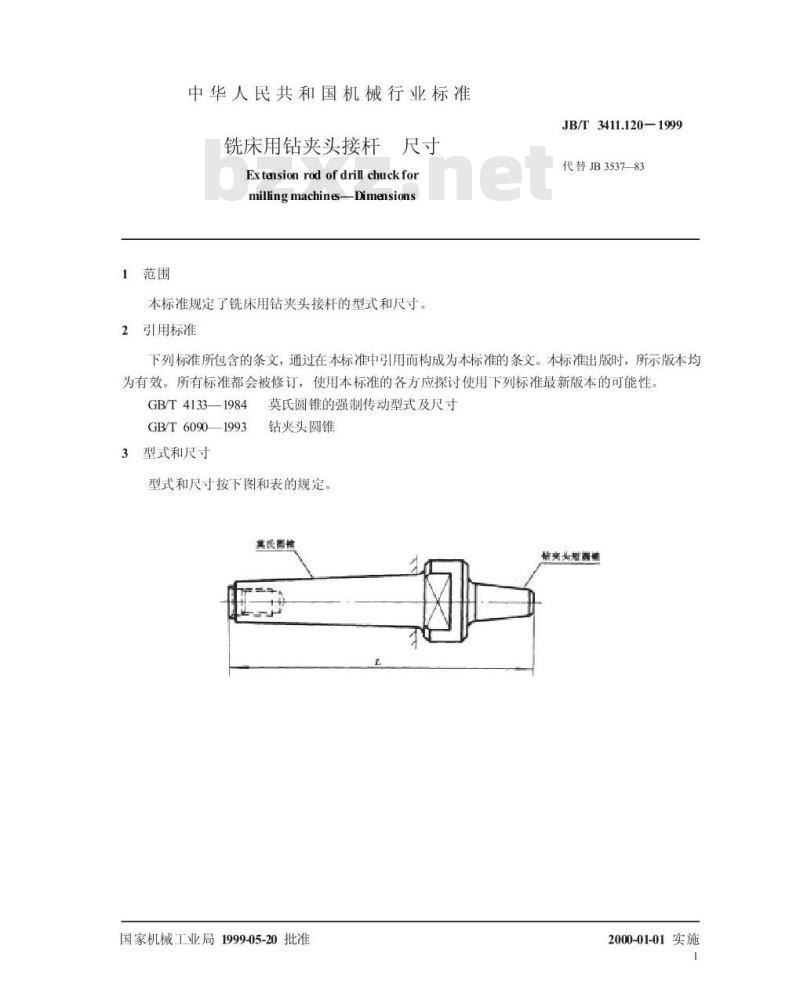

中华人民共和国机械行业标准
铣床用钻夹头接杆尺寸
Extension rod of dril chuckformillingmachine-Dimeansions
本标准规定了铣床用钻夹头接杆的型式和尺寸。2引用标准
JB/T3411.120—1999
代替JB353783
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB/T4133—1984
莫氏圆锥的强制传动型式及尺寸GB/T60901993
3型式和尺寸
钻夹头圆锥
型式和尺寸按下图和表的规定。莫民品馆
国家机械工业局1999-05-20批准站实头地西馆
2000-01-01实施

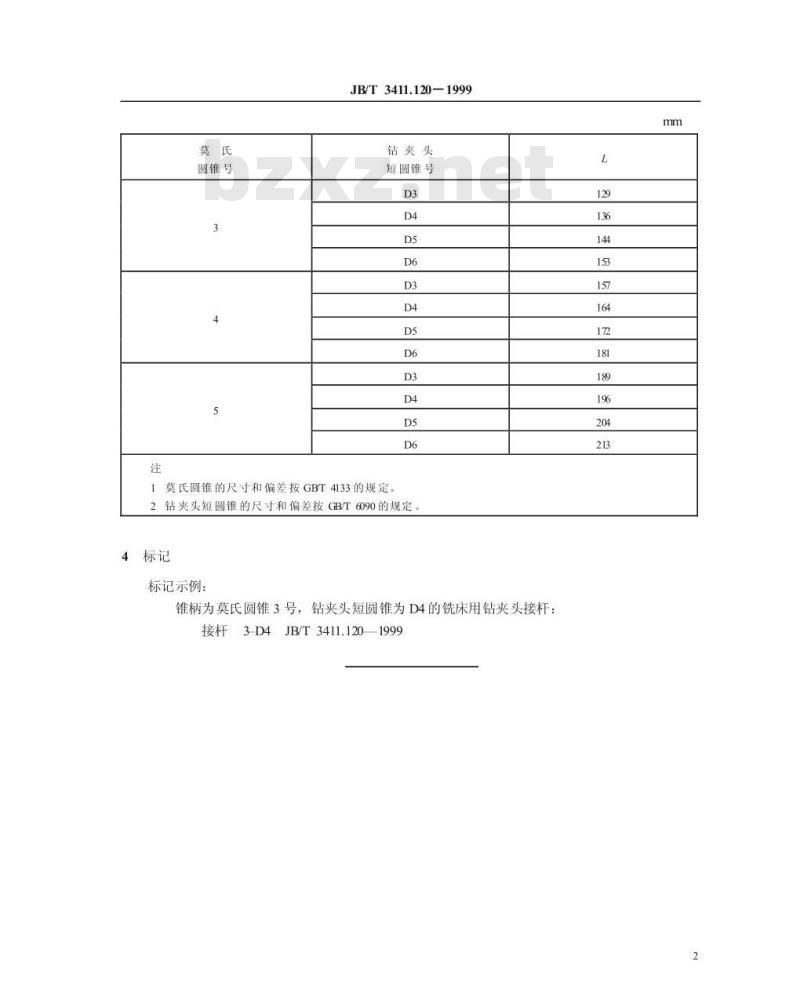

圆锥号
JB/T3411.120-1999
钻夹头
短圆锥号
1莫氏圆锥的尺寸和偏差按GBT4133的规定。2钻夹头短圆锥的尺寸和偏差按GB/T6090的规定4标记
标记示例：
锥柄为莫氏圆锥3号，钻夹头短圆锥为D4的铣床用钻夹头接杆：接杆3-D4：JB/T3411.1201999
机械行业标准
铣床用钻夹头接杆尺寸wwW.bzxz.Net
JB/T3411.120—1999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号：邮编100044）*
开本880×1230
X字数xXX,XXX
印张X/X
19XX年XX月第X印刷
19XX年XX月第X版
印数1-XXX
定价XXXXX元
XX-XXX
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
