【机械行业标准(JB)】可换锥柄式可调镗刀架尺寸

本网站发布时间： 2024-08-04 02:52:34

JB/T3411.93-1999
现行
　点击下载此标准

基本信息

标准号：
JB/T 3411.93-1999
标准名称：
可换锥柄式可调镗刀架尺寸
标准类别：
机械行业标准(JB)
英文名称：
Dimensions of interchangeable tapered shank adjustable boring tool holders
标准状态：
现行
发布日期：
1999-05-20
实施日期：
2000-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
139.99 KB

标准分类号

标准ICS号：
机械制造>>机床>>25.080.01机床综合
中标分类号：
机械>>金属切削机床>>J52机床辅具与附件

关联标准

替代情况：
JB 3504-1983

出版信息

页数：
3 页
标准价格：
8.0 元

其他信息

归口单位：
机械科学研究院
发布部门：
机械科学研究院
相关标签：
可调刀架尺寸

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

JB/T 3411.93-1999 本标准是对 JB 3504-83《可换锥柄或可调镗刀架尺寸》的修订，修订时只作了以下几点修改，主要技术内容未改变： ——编写格式； ——标准名称加英文； ——有关引用标准及相关内容； ——螺纹画法。本标准规定了可换锥柄或可调镗刀架的型式和尺寸。本标准适用于主轴锥柄孔为 7：24 圆锥 40、45、50 号的普通镗床上所用的可调镗刀架。 JB/T 3411.93-1999 可换锥柄式可调镗刀架尺寸 JB/T3411.93-1999

标准内容

部分标准内容：

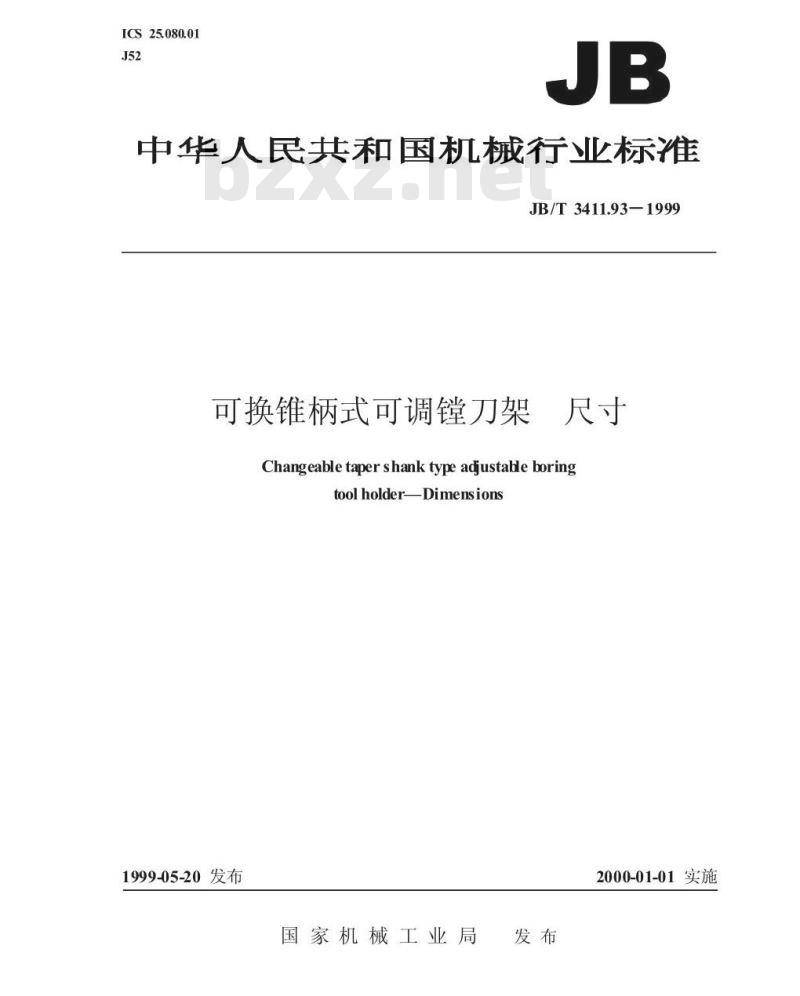

ICS25.080.01
中华人民共和国机械行业标准
JB/T3411.93-1999
可换锥柄式可调镗刀架
Changeable taper shank type adjustabe boringtoolholderDimensions
1999-05-20发布
国家机械工业局
2000-01-01实施
中华人民共和国机械行业标准
可换锥柄式可调镗刀架
Changeabletapershanktypeadjustableboringtool holderDimensions
本标准规定了可换锥柄式可调镗刀架的型式和尺寸。JB/T3411.93—1999
代替JB350483Www.bzxZ.net
本标准适用于主轴锥孔为7：24圆锥40、45、50号的普通镗床上所用的可调镗刀架。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1443—1996
GB/T3837.31983
JB/T3411.83-—1999
型式和尺寸
机床和工具柄用自夹圆锥
7：24圆锥联结工具锥柄
锥柄90°镗刀杆尺寸
型式和尺寸按图1、表1和图2、表2的规定7 - 24 图检

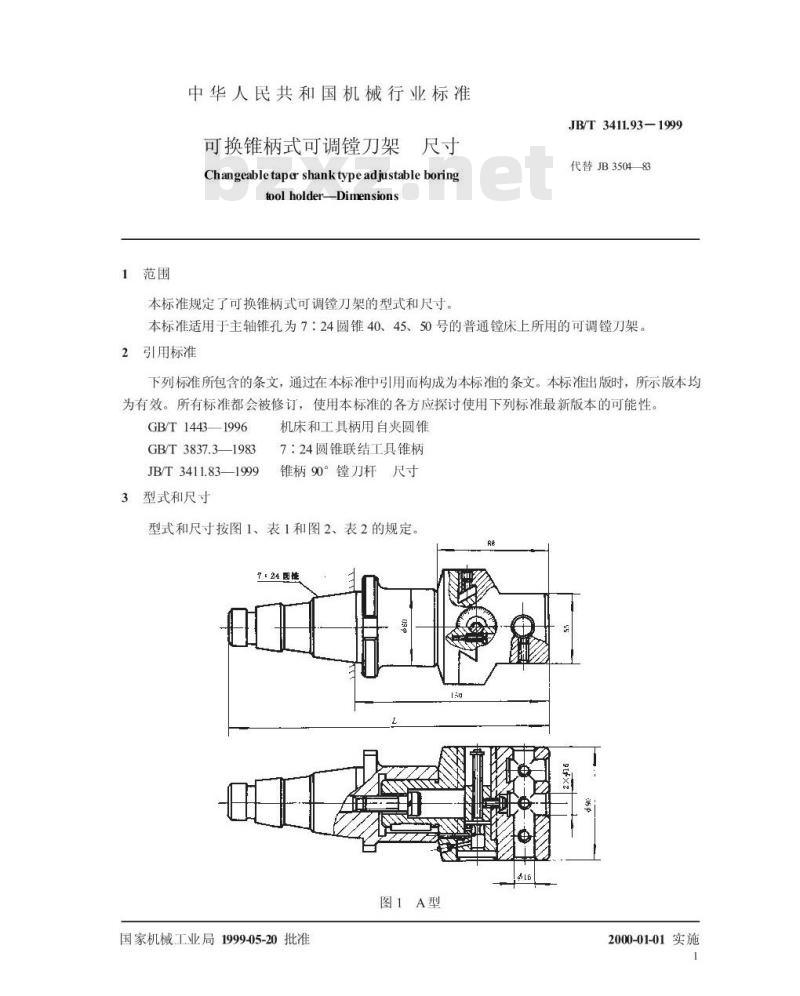

图1A型
国家机械工业局1999-05-20批准2000-01-01实施
圆锥号
JB/T3411.93—1999
镗孔范围
17：24圆锥的尺寸和偏差按GB/T3837.3的规定。2对调节丝杆的刻度值，每格调节量不大于0.02mm。雄

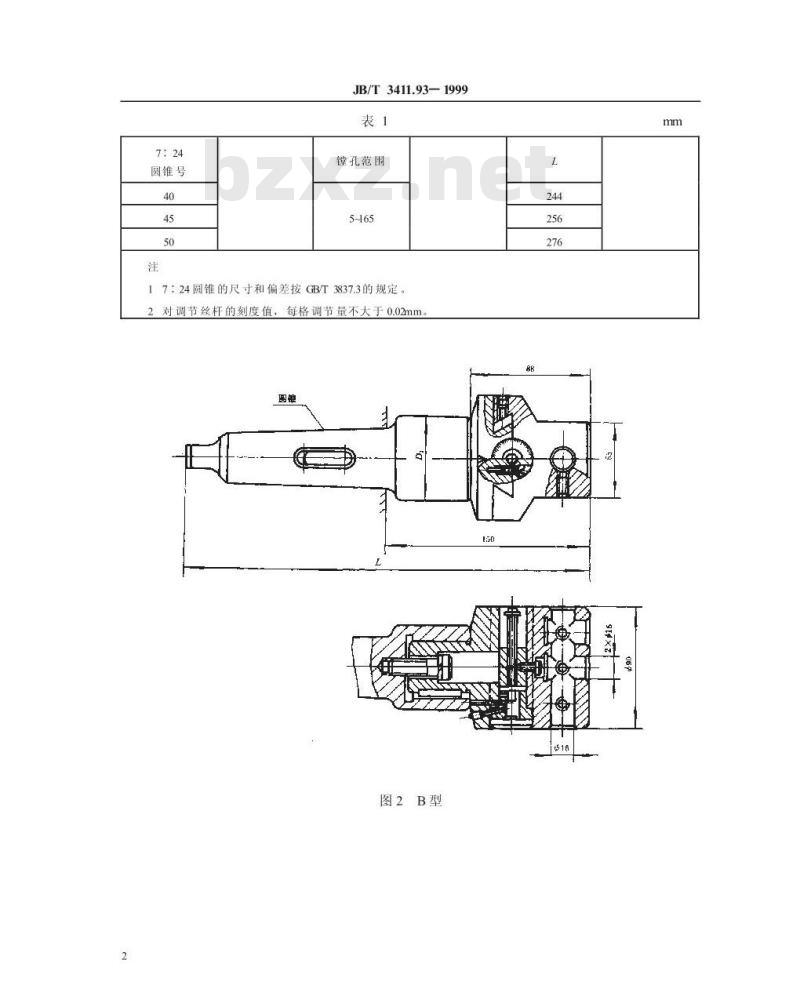

图2B型
JB/T3411.93-1999
镗孔范围
莫氏圆锥与米制圆锥的尺寸和偏差按GB/T1443的规定。2锁紧槽尺寸及相配用的锁紧模尺寸按JB/T3411.83-1999的附录A和附录B规定。3调节丝杆的刻度值，每格调节量不大于0.02mm4标记

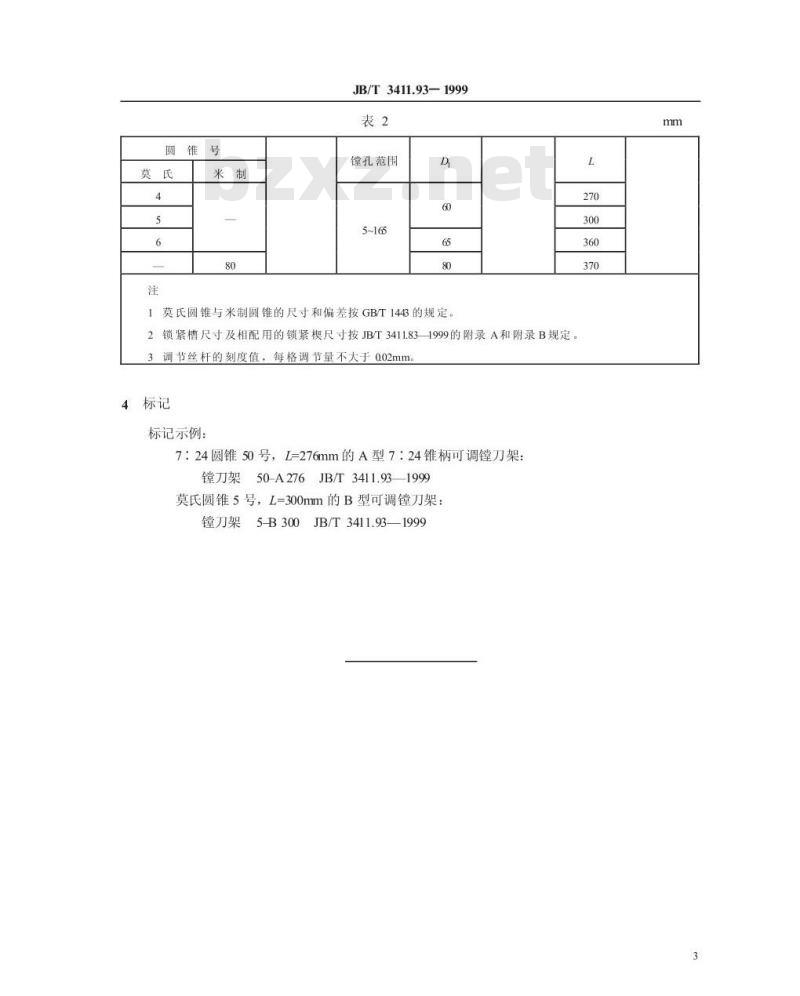

标记示例：
7：24圆锥50号，L-276mm的A型7：24锥柄可调镗刀架：50-A276JB/T3411.93—1999
镗刀架
莫氏圆锥5号，L=300mm的B型可调镗刀架5-B300JB/T3411.93—1999
镗刀架

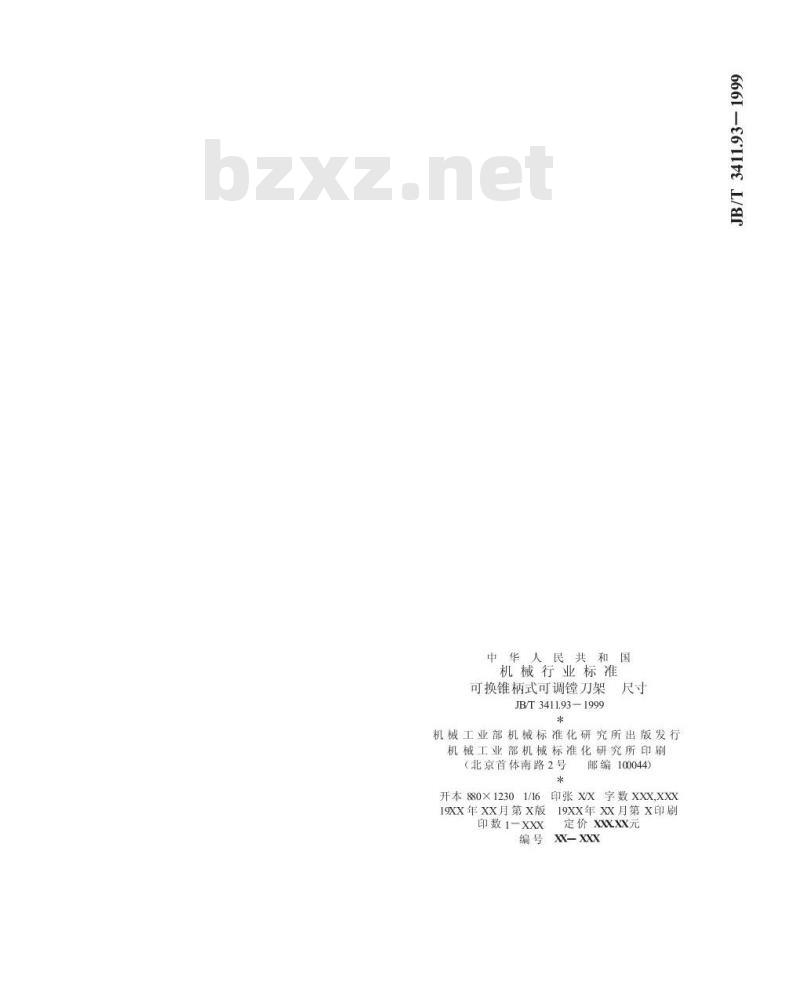

机械行业标准
可换锥柄式可调镗刀架
JB/T3411.93-1999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号：邮编100044）*
开本880×1230
X字数xXX,XXX
印张X/X
19XX年XX月第X印刷
19XX年XX月第X版
印数1-XXX
定价XXXXX元
XX-XXX
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
