【机械行业标准(JB)】 SWP型剖分轴承座十字轴式万向联轴器

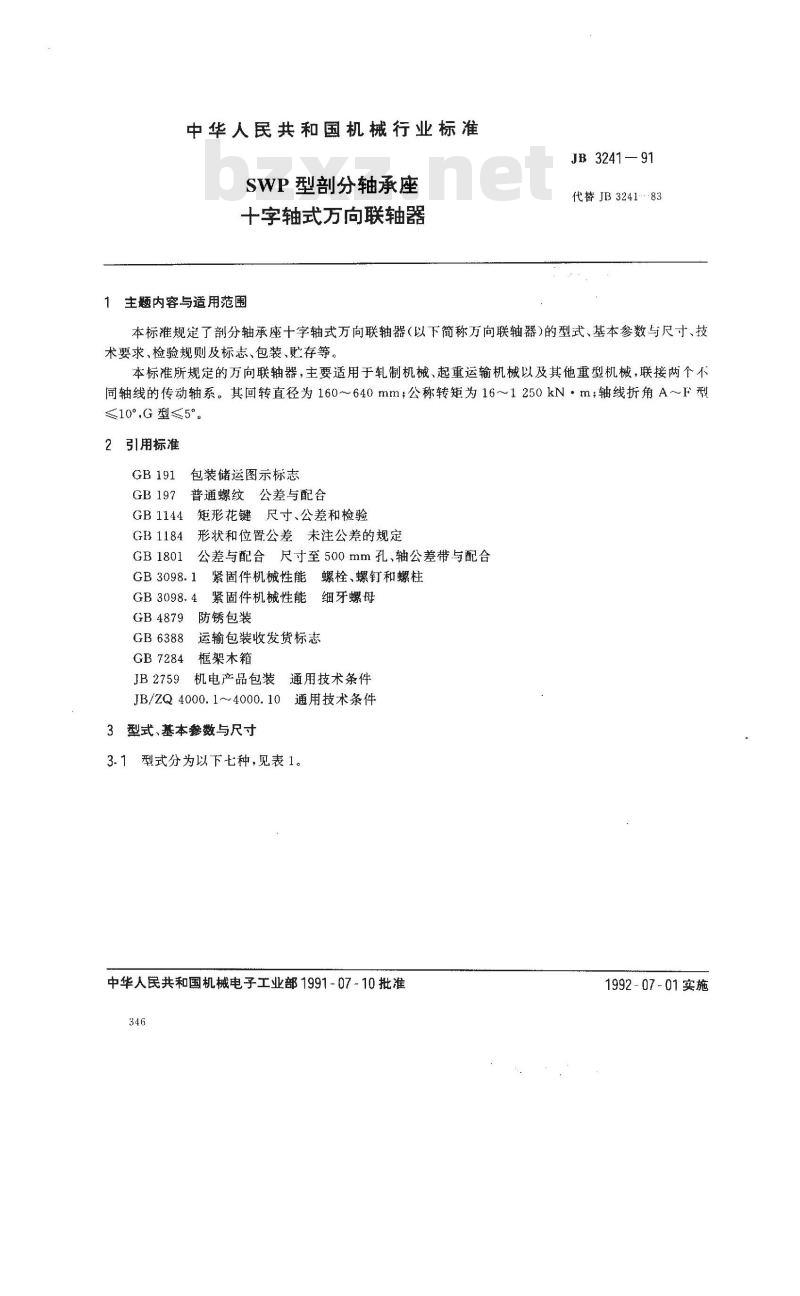

中华人民共和国机械行业标准
SWP型部分轴承座
十字轴式万向联轴器
1主题内容与适用范围
JB 3241— 91
代替JB3241·83
本标准规定了分轴承座十字轴式万向联轴器(以下简称万向联轴器)的型式、基本参数与尺寸、技术要求、检验规则及标志、包装、贮存等本标准所规定的万向联轴器，主要适用于轧制机械、起重运输机械以及其他重型机械，联接两个不同轴线的传动轴系。其回转直径为160～640mm；公称转矩为16～1250kN·m；轴线折角A～F型≤10°,G型≤5°。
2引用标准
GB 197
GB1144
GB 1184
GB1801
包装储运图示标志
普通螺纹公差与配合
矩形花键尺寸、公差和检验
形状和位置公差未注公差的规定公差与配合尺寸至500mm孔、轴公差带与配合GB 3098.1
GB4879
紧固件机械性能螺栓、螺钉和螺柱紧固件机械性能
防锈包装
GB6388
GB7284
JB 2759
细牙螺母
运输包装收发货标志
框架木箱
机电产品包装
通用技术条件
JB/ZQ4000.1~4000.10通用技术条件3型式、基本参数与尺寸

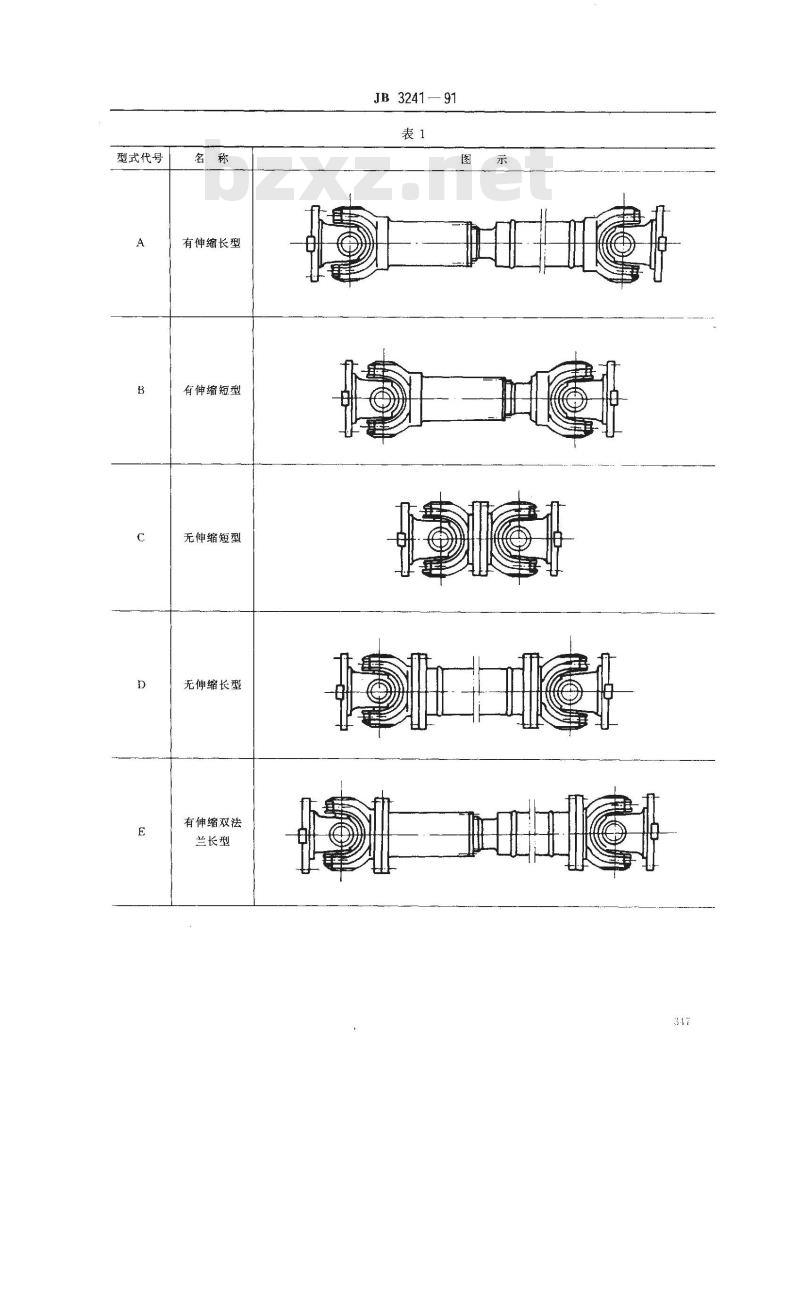

3.1型式分为以下七种，见表1。中华人民共和国机械电子工业部1991-07-10批准346
1992-07-01实施
型式代号
有伸缩长型
有伸缩短型
无伸缩短型
无伸缩长型
有伸缩双法
兰长型
JB 3241
型式代号
大伸缩长型
有伸缩
超短型

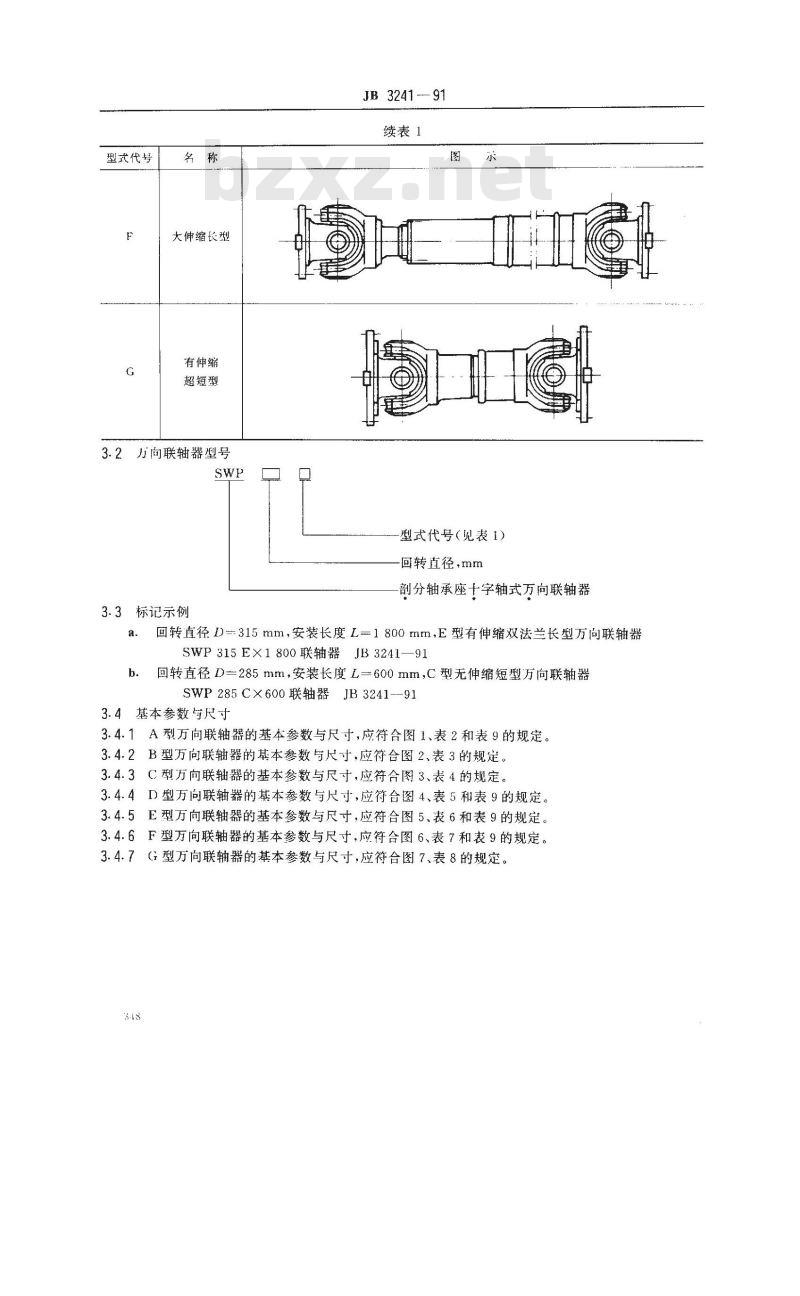

3.2万向联轴器型号
3.3标记示例
JB3241-91
续表1
型式代号（见表1）
回转直径，mm
剖分轴承座十字轴式万向联轴器a.回转直径L=315mm，安装长度L=1800mm,E型有伸缩双法兰长型万向联轴器SWP315EX1800联轴器JB3241-91
b．回转直径D=285mm，安装长度L=600mm，C型无伸缩短型万向联轴器SWP285CX600联轴器JB3241--91
3.4基本参数与尺寸

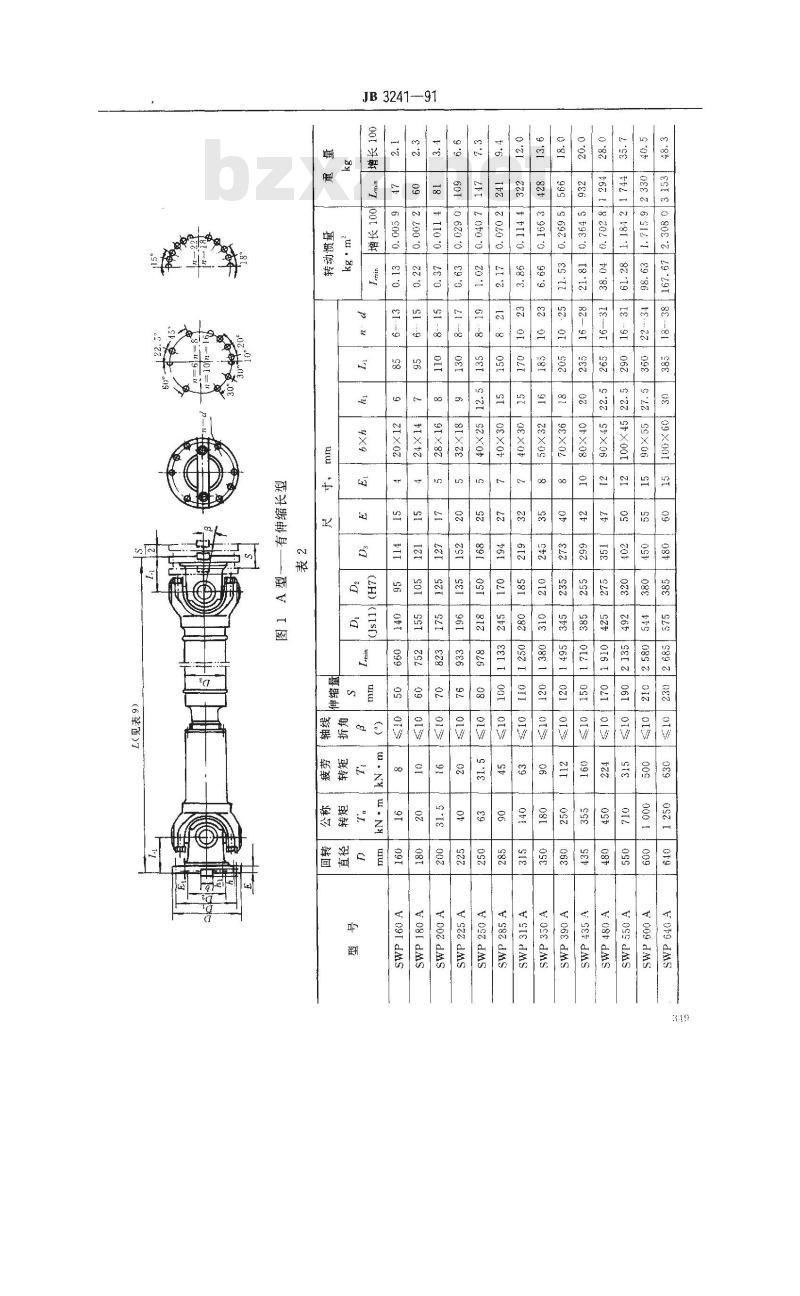

3.4.1A型万向联轴器的基本参数与尺寸，应符合图1、表2和表9的规定。3.4.2B型万向联轴器的基本参数与尺寸，应符合图2、表3的规定。3.4.3C型万向联轴器的基本参数与尺寸，应符合图3、表4的规定。3.4.4D型万向联轴器的基本参数与尺寸，应符合图4、表5和表9的规定。3.4.5E型万向联轴器的基本参数与尺寸，应符合图5、表6和表9的规定。3.4.6F型万向联轴器的基本参数与尺寸，应符合图6、表7和表9的规定。3.4.7G型万向联轴器的基本参数与尺寸，应符合图7、表8的规定。3.18
JB3241—91
（6)7
VDO2dMS
V081dms
V091dms
JB 3241—91
5-4—2
JB3241—91
Gtxoom
(tisf)
J0t9 ds
SsetdS
c-c-c　
JB3241—91
dot9 dms
d009dms
os dms
092 dMS
A081dms
091dMs
JB 3241—91
8 202'
09X001
（6）
JB3241
16 512:wwW.bzxz.Net
Hatgdms
H009dms
JB3241—91
JB3241-91
009［
万向联轴器的联接方法与尺寸
JB 3241—91
万向联轴器是用高强度螺栓及自锁螺母把两端的法兰联接在其他机械构件上的。其转矩是通过法兰端面键及法兰间的摩擦力来传递的。有关联接尺寸及螺栓预紧力矩按图8及表10规定。螺栓只能从与联轴器相配的法兰侧放入，螺母由万向联轴器的法兰侧拧紧。其螺栓的机械性能应符合GB3098.1中10.9级，螺母的机械性能应符合GB3098.4中10级的规定。E
回转直径
SwP160 L
SWP180
SWP 200
SWP225
SWP250
SWP 285
SWP315
SWP350
SWP390
SWP435
SWP480
SWP 550
SwP 600
SWP 640
螺栓数
万向联轴器法
螺栓规格
M12×1.5×50
MJ4X1.5X50
M14X1.5×55
M16X1.5×65
M18X1.5X75
M20×1.5×85
M22X×1.5×95
M22×1.5×100
M24X2×110
M27X2X120
M30X2×130
M30X2X140
M33X2×150
M36X3×165
预紧力矩
注：表示A、B、C、D、E、F、G中任意一个型式。技术要求
一般要求
62 元
万向联轴器应符合本标准的要求，并按经规定程序批准的图样和技术文件制造。通用技术条件应符合JB/ZQ4000的有关规定。4.1.2
4.2十字轴
十字轴的材料采用合金结构钢，其机械性能：4.2.1
oh≥1150N/mm2；
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
