【国家标准(GB)】 消防技术文件用消防设备图形符号

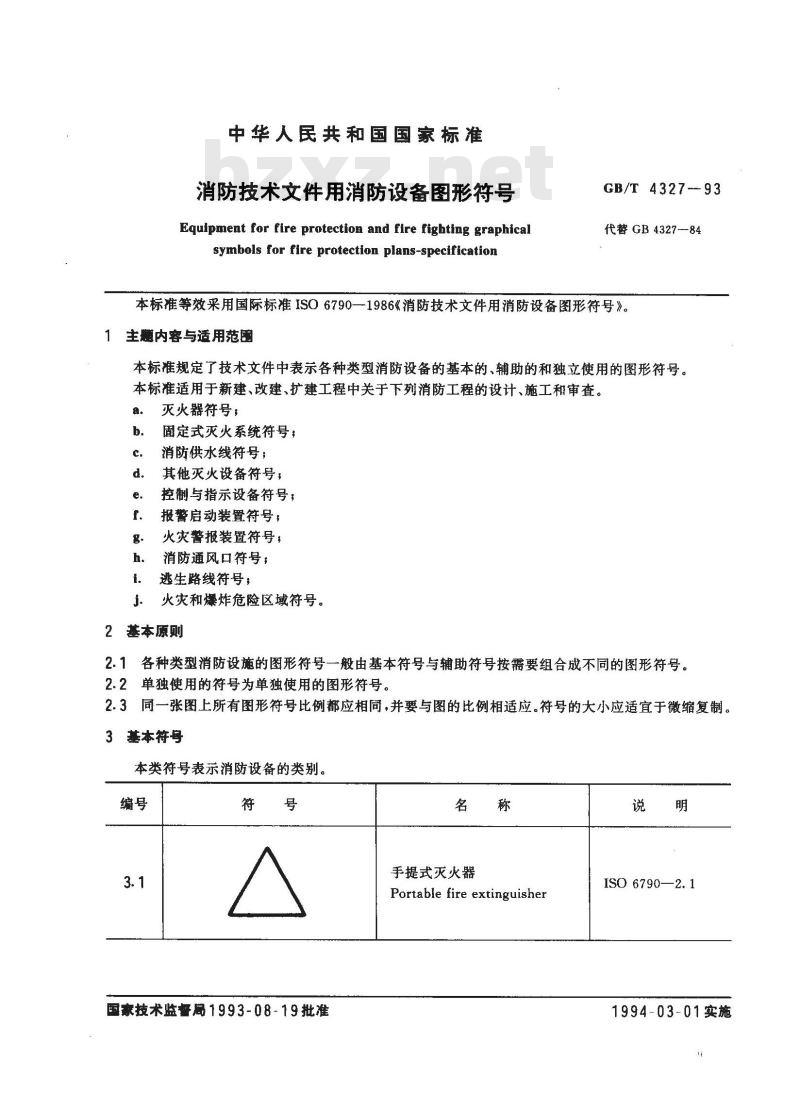

中华人民共和国国家标准
消防技术文件用消防设备图形符号Equipment for fire protection and fire fighting graphicalsymbols for fire protection plans-specificationGB/T 4327--93
代替 GB 4327--84
本标准等效采用国际标准ISO6790—1986《消防技术文件用消防设备图形符号》。1主题内容与适用范围
本标准规定了技术文件中表示各种类型消防设备的基本的、辅助的和独立使用的图形符号。本标准适用于新建、改建、扩建工程中关于下列消防工程的设计、施工和审查。a.
灭火器符号，
固定式灭火系统符号：
消防供水线符号；
其他灭火设备符号，
控制与指示设备符号；
报警启动装置符号，
火灾警报装置符号，
消防通风口符号；
逃生路线符号；
火灾和爆炸危险区域符号。
2基本原则
2.1各种类型消防设施的图形符号般由基本符号与辅助符号按需要组合成不同的图形符号。2.2单独使用的符号为单独使用的图形符号。2.3同一张图上所有图形符号比例都应相同，并要与图的比例相适应。符号的大小应适宜于微缩复制。3基本符号
本类符号表示消防设备的类别。编号
国家技术监督局1993-08-19批准称
手提式灭火器
Portable fire extinguisher
ISO 6790—2.1
1994-03-01实施
4327—93

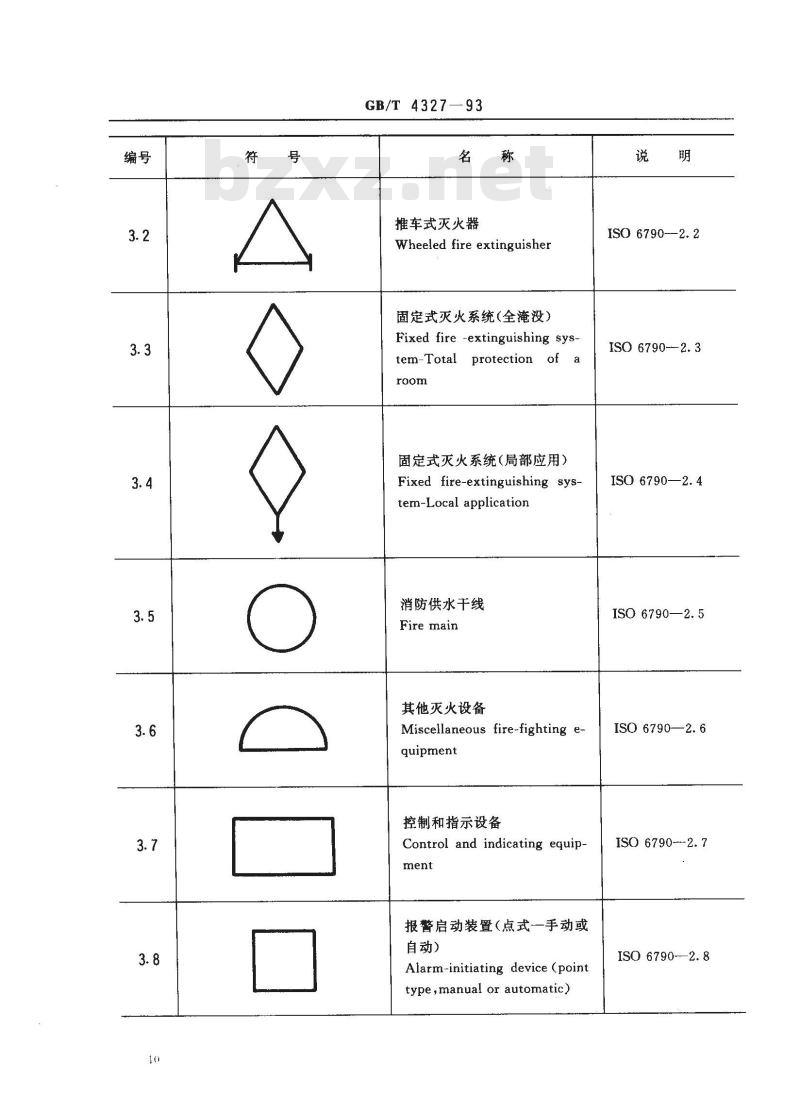

推车式灭火器
Wheeled fire extinguisher
固定式灭火系统（全淹没）
Fixed fire -extinguishing sys-tem-Total
protectionof
固定式灭火系统（局部应用）
Fixed fire-extinguishing sys-tem-Local application
消防供水干线
Fire main
其他灭火设备
Miscellaneous fire-fighting e-quipment
控制和指示设备
Control and indicating equip-ment
报警启动装置（点式一手动或
自动）
Alarm-initiating device (pointtype,manual or automatic)
ISO 6790-2. 2
ISO 6790---2. 3
ISO 6790—2. 4
ISO 6790—2.5
ISO 6790—2.6
ISO 6790--2. 7
ISO 6790--2. 8

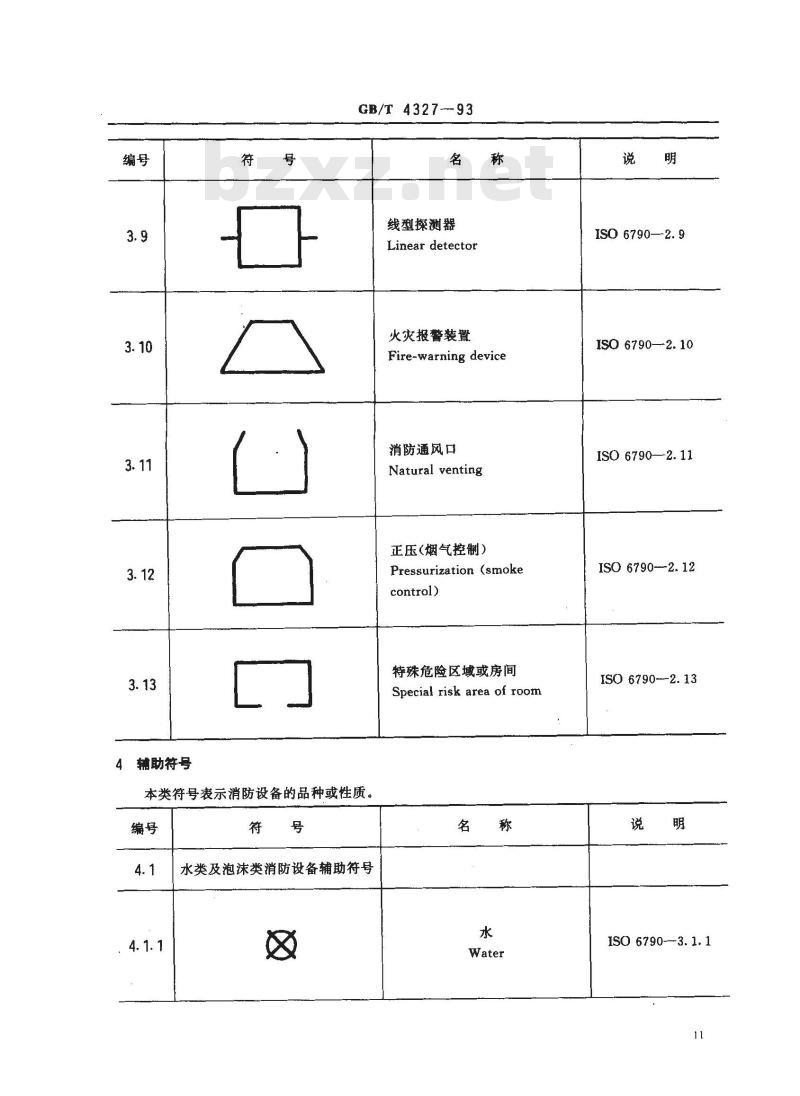

辅助符号
GB/T 4327--93
线型探测器免费标准bzxz.net
Linear detector
火灾报警装置
Fire-warning device
消防通风口
Natural venting
正压(烟气控制）
Pressurization (smoke
control)
特殊危险区域或房间
Special risk area of room
本类符号表示消防设备的品种或性质。编号
水类及泡沫类消防设备辅助符号名
ISO 6790—2. 9
ISO 6790--2. 10
ISO 6790—2. 11
ISO 6790--2. 12
ISO 6790--2. 13
ISO 6790-3. 1. 1
干粉类消防设备辅助符号
气体类消防设备辅助符号
GB/T 4327—93
名藍称

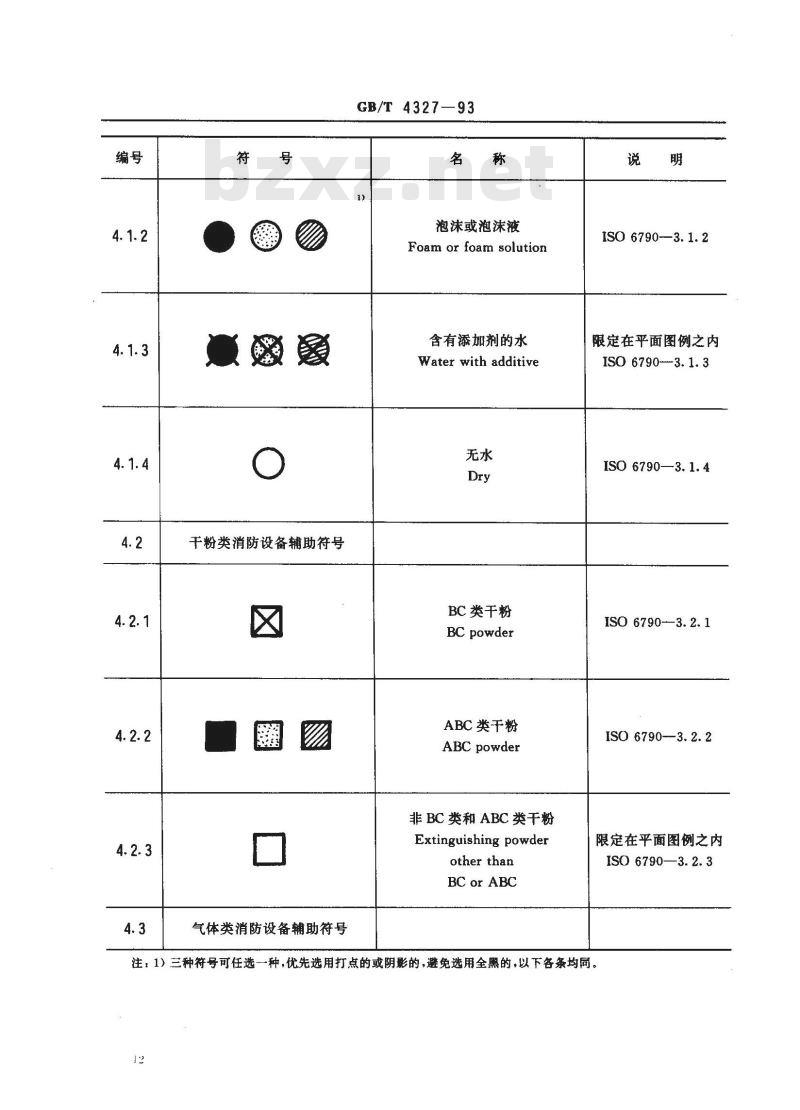

泡沫或泡沫液
Foam or foam solution
含有添加剂的水
Water with additive
BC类干粉
BC powder
ABC类干粉
ABC powder
非BC类和ABC类干粉
Extinguishing powder
other than
BC or ABC
ISO 6790-3. 1. 2
限定在平面图例之内
ISO 6790--3. 1. 3
ISO 6790—3. 1. 4
ISO 6790-3. 2. 1
ISO 6790--3. 2. 2
限定在平面图例之内
ISO 6790—3. 2. 3
注，1）三种符号可任选一种，优先选用打点的或阴影的，避免选用全黑的，以下各条均同。12
GB/T 4327-93

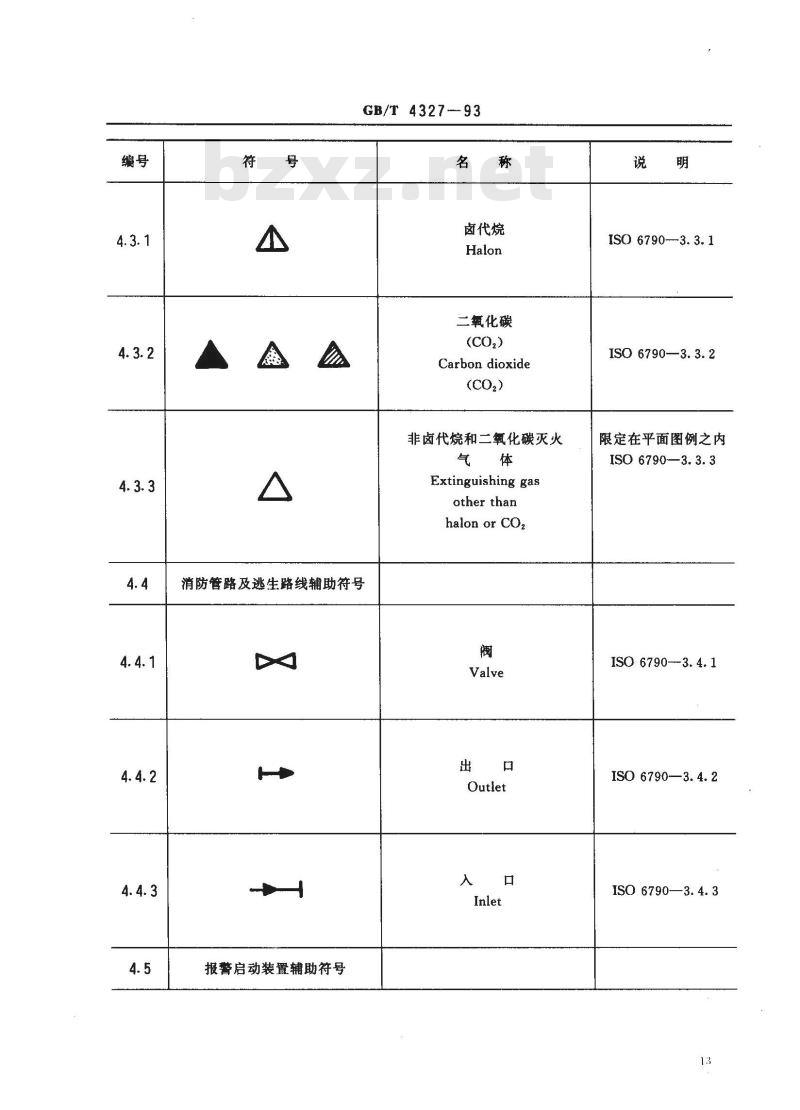

卤代烷
二氧化碳
Carbon dioxide
非卤代烷和二氧化碳灭火
Extinguishing gas
other than
halon or CO2
消防管路及逃生路线辅助符号
Outiet
报警启动装置辅助符号
ISO 6790--3. 3. 1
ISO 6790—3. 3. 2
限定在平面图例之内
ISO 6790—3. 3. 3
ISO 6790-3.4.1
ISO 6790—3. 4. 2
ISO6790—3.4.3
火灾警报装置辅助符号
GB/T 4327-93
名藍称
易爆气体
Explosive gas
手动启动
Manual actuation
发声器
Sounder
ISO 6790—3. 5. 1
ISO 6790—3. 5. 2
ISO 6790—3. 5. 3
ISO 6790--3. 5. 4
ISO 6790—3. 5. 5
ISO 6790—3. 6. 1
ISO 67903. 6. 2
GB/T 4327—93
扬声器
Loud-speaker
Telephone
照明信号
Illuminated signal
爆炸材料
Explosive materials
氧化剂
Oxidizing agents
易燃材料
Combustible materials
ISO 6790--3. 6. 3
ISO 6790—3. 6. 4
ISO 6790-3. 6. 5
ISO 6790—3.9
ISO 6790—3.8
ISO 6790-3. 7
GB/T 4327—93
5单独使用的符号（非基本符号与辅助符号合成的符号）编号
Water bucket
Sand bucket
地上消火栓
Pillar hydrant
地下消火栓
Ground hydrant
逃生路线，逃生方向
Escaperoute,direation
to follow
逃生路线，最终出口
Escape route,
final exit
ISO 6790-4. 1
ISO 6790—-4. 2
箭头的数目由出水口定
ISO 6790-4. 3
箭头的数目由出水口定
ISO 6790-4. 4
ISO 6790—4. 5
ISO 6790—4. 6
6 组合图形符号举例
GB/T 4327--93
根据不同带要组合基本符号和辅助符号，表示不同品种设备的图形符号示例，编号
符國号
手提式清水灭火器
Water portable
extinguisher
手提式ABC类干粉灭火器
ABC powder portable
extinguisher
手提式二氧化碳灭火器
Carbon dioxide
portable extinguisher
推车式BC类干粉灭火器
Wheeled BC powder
extinguisher
ISO 6790—5.1
灭火器符号
ISO 6790—5. 2
灭火器符号
ISO 6790—5. 3
灭火器符号
ISO 6790--5. 4
灭火器符号
GB/T 4327—93
泡沫灭火系统（全淹没）
Foam extinguishing
system(total protection
of the room)
BC干粉灭火系统
（局部应用系统）
BC powder extinguishing
system(local application)
手动控制的灭火系统
（全淹没）
Manual control of a water
extinguishing system
(total protection of
a room)
干式立管，入口无阀门
Dry riser,inlet
without yalve
湿式立管，出口带阀门
Wet riser, outlet
with valve
消防水带,湿式储水管
Hose station,
wet standpipe
ISO 6790—5. 5
固定式灭火系统符号
ISO 6790-5. 6
固定式灭火系统符号
ISO 6790-5. 7
固定式灭火系统符号
ISO 6790—5.8
消防供水线符号
ISO 6790—5. 9
消防供水线符号
ISO 6790-5. 10
其他灭火设备符号
GB/T 4327--93
感烟火灾探测器
（点式）
Smoke detector
(point type)
气体火灾探测器
（点式）
Gas detector
(point type)
Telephone
感温火灾探测器
（线型）
Heat detector
(linear type)
报警发声器
Alarm sounder
消防通风口的手动控制器
Manual control of a
natural venting device
有视听信号的控制和显示设备
Control and indicating
equipment with audible and
illuminated signals
ISO 6790--5. 11
报警启动装置符号
ISO 6790-5. 12
报警启动装置符号
ISO 6790—5.14
报警启动装置符号
ISO 6790--5. 15
报警启动装置符号
ISO 6790—5.16
火灾警报装置符号
ISO 6790--5. 17
消防通风口符号
ISO 6790—5.18
控制与指示设备符号
设计图示例
见附录A(参考件）。
8索引
见附录B(参考件）。
GB/T 4327-93
含有爆炸性材料的房间
Room containing explosive
materials
ISO 6790—5.19
火灾和爆炸危险
区域符号
