GB/T 5796.2-1986 梯形螺纹直径与螺距系列 GB/T5796.2-1986

标准内容

部分标准内容：

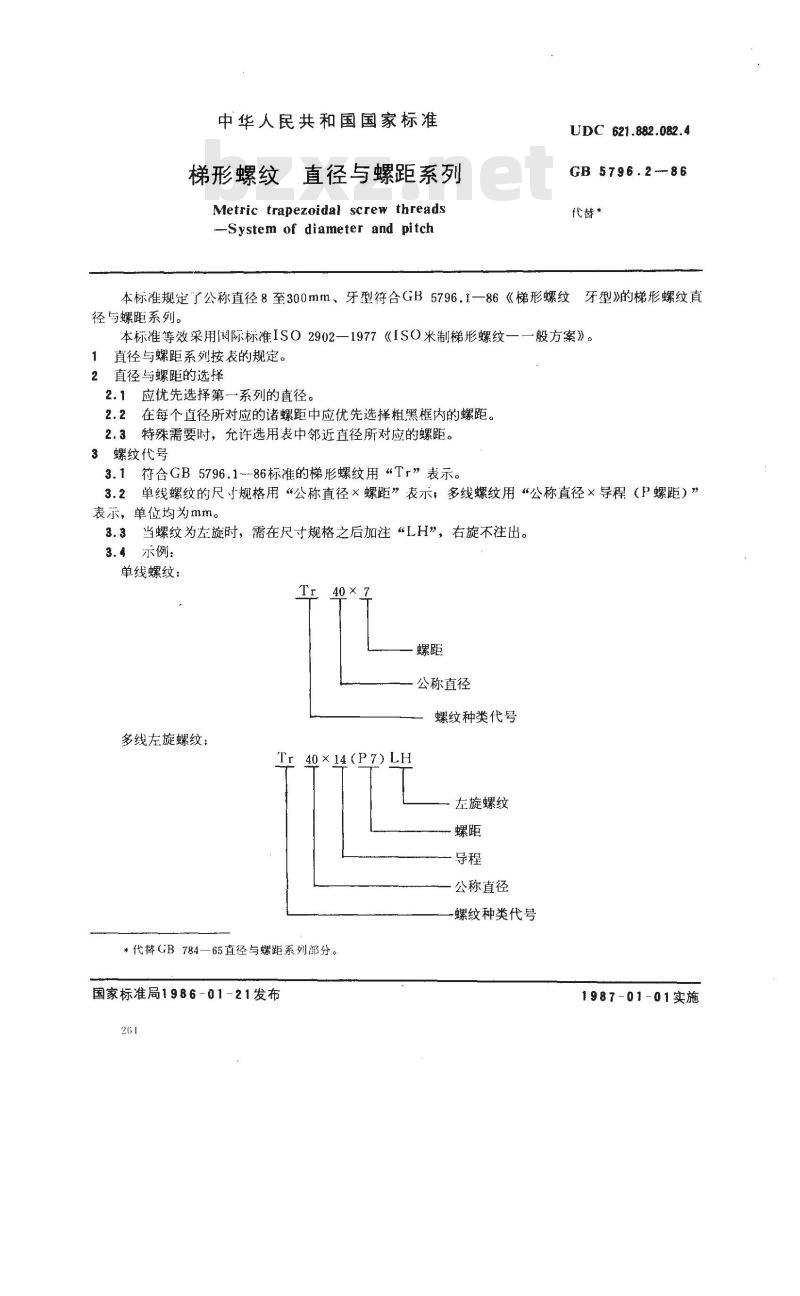

中华人民共和国国家标准
梯形螺纹直径与螺距系列
Metric trapezoidal screw threads.-System of diameter and pitchUDC 621.882.082.4
GB 5796.2-86
代替*
本标准规定了公称直径8至300mm、牙型符合GB5796.1一86《梯形螺纹牙型》的梯形螺纹直径与螺距系列。
本标准等效采用困际标准ISO2902一1977《ISO米制梯形螺纹一一般方案》。1直径与螺距系列按表的规定。
2直径与螺距的选择
2.1应优先选择第一系列的直径。2.2在每个直径所对应的诸螺距中应优先选择粗黑框内的螺距。2.3特殊需要时，允许选用表中邻近直径所对应的螺距。3螺纹代号
3.1符合GB5796.186标准的梯形螺纹用“Tr”表示。3.2单线螺纹的尺于规格用“公称直径×螺距”表示，多线螺纹用“公称直径×导程（P螺距）”表示，单位均为mm。
3.3当螺纹为左旋时，需在尺寸规格之后加注“LH”，右旋不注出。3.4示例：
单线螺纹：Www.bzxZ.net
公称直径
螺纹种类代号
多线左旋螺纹：
Tr 40×14(P7) LH
左旋螺纹
公称直径
螺纹种类代号
*代替GB784—65直径与螺距系列部分。国家标准局1986-01-21发布
1987-01-01实施
公称直径
GB5796.2—86

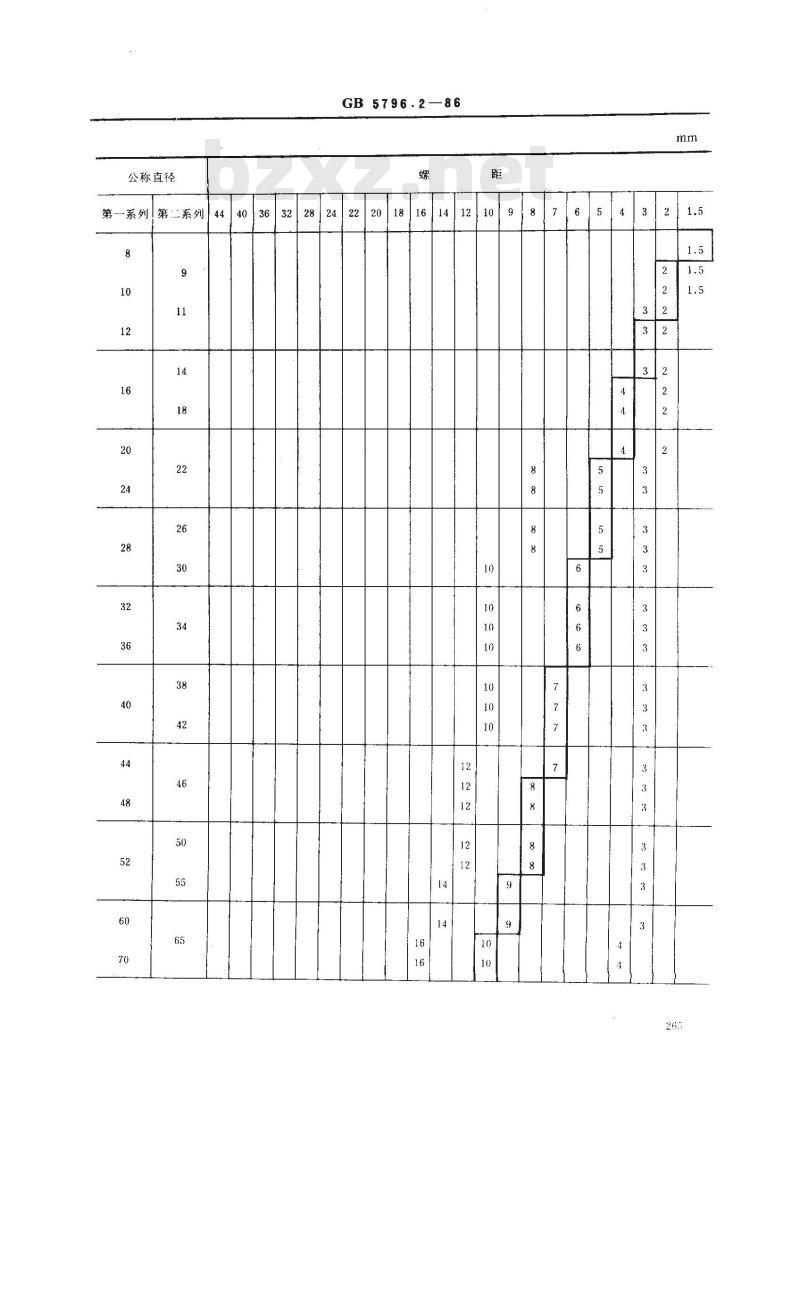

第--系列|第系列444036322824|222010

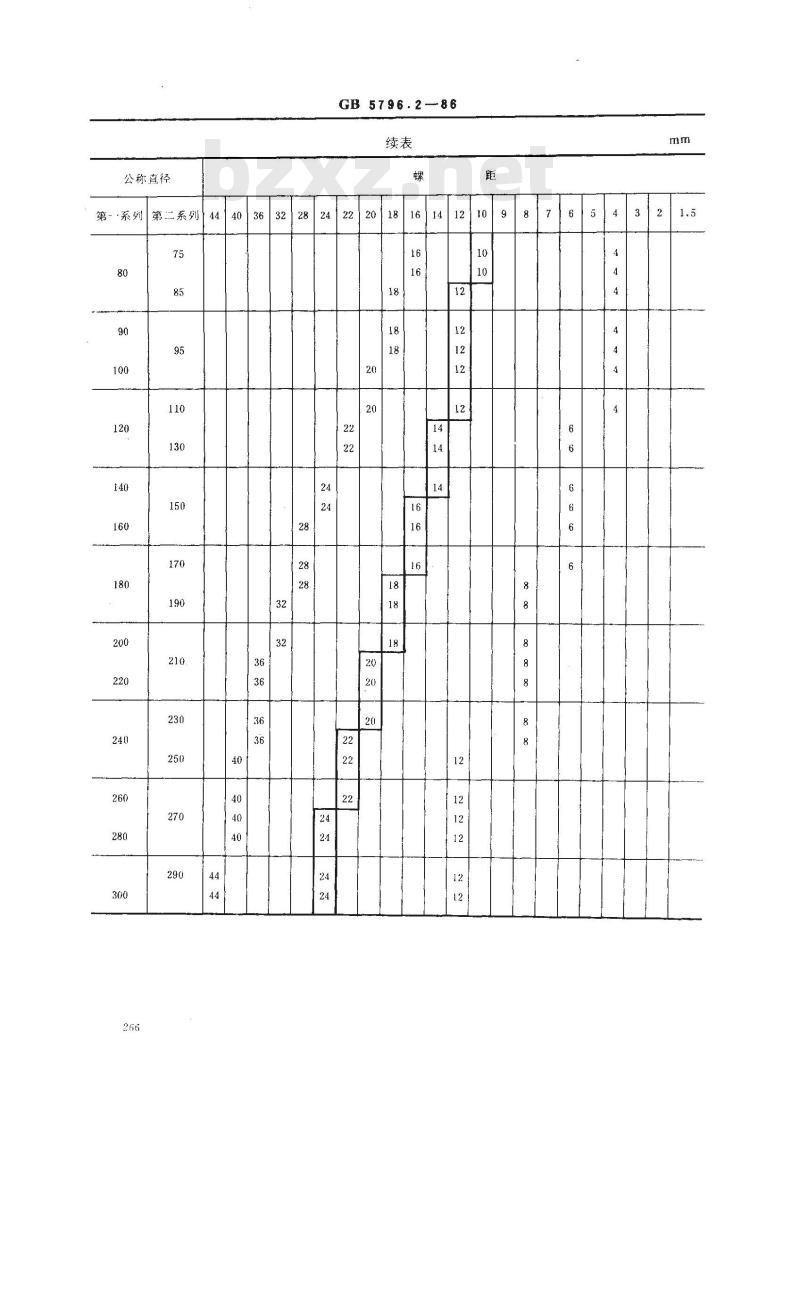

公称直径
第-·系列第二系列|44140|36|32「2875
GB5796.2-86
GB5796.2—86
附录A

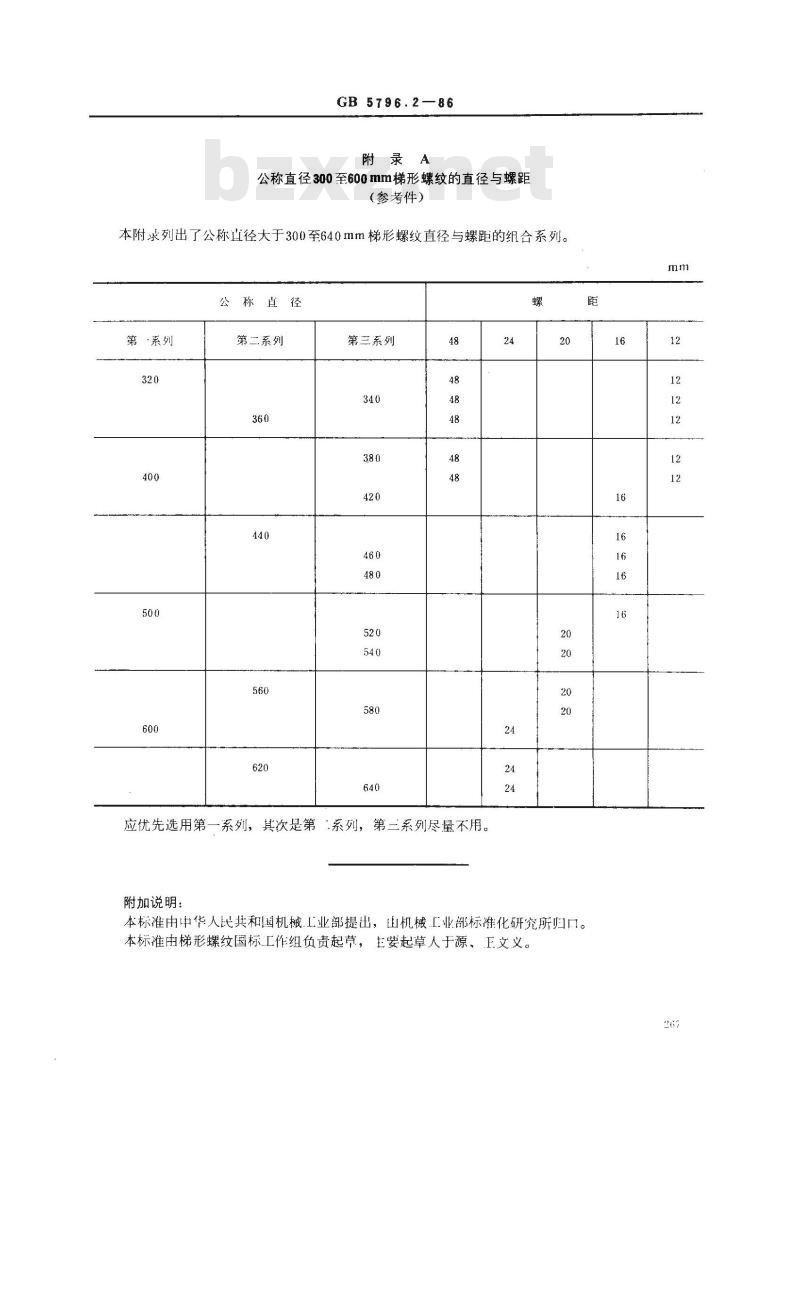

公称直径300至600mm梯形螺纹的直径与螺距(参考件）
本附录列出了公称直径大于300至640mm梯形螺纹直径与螺距的组合系列。公称直径
第·系列
第二系列
第兰系列
应优先选用第一系列，其次是第“系列，第三系列尽量不用。附加说明：
本标准由中华人民共和国机械工业部提出，出机械工业部标准化研究所归口。本标准由梯形螺纹国标工作组负责起草，主要起草人于源、正文义。16
