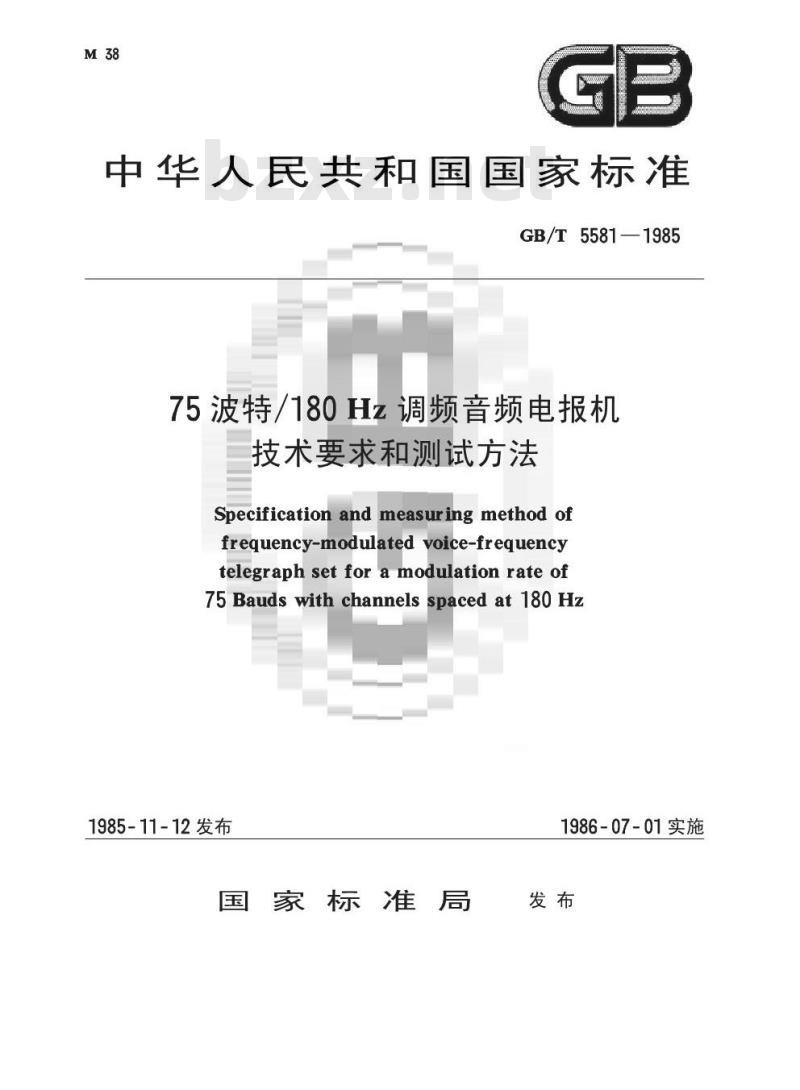

中华人民共和国国家标准
GB/T5581—1985
75波特/180Hz调频音频电报机
技术要求和测试方法
Specification andmeasuring method offrequency-modulated voice-frequencytelegraph set for a modulation rate of75Bauds with channelsspaced at 180 Hz1985-11-12发布
国家标准局
1986-07-01实施

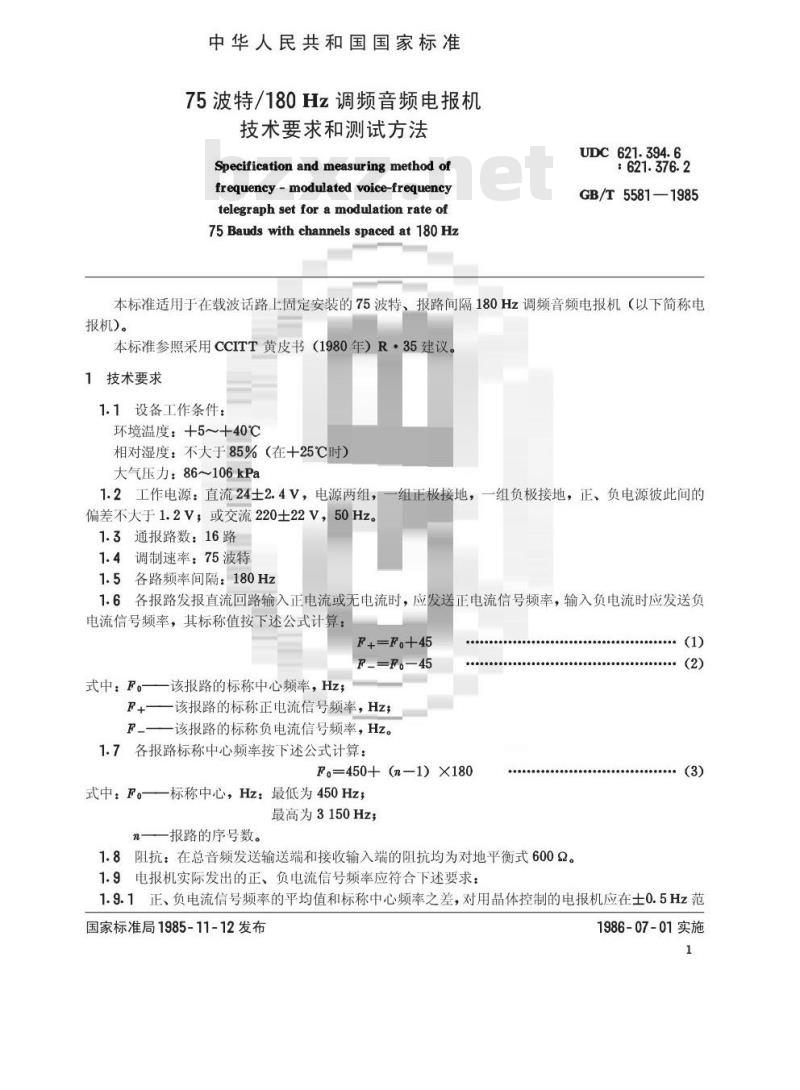

中华人民共和国国家标准
75波特/180Hz调频音频电报机
技术要求和测试方法
Specification and measuring method offrequency - modulated voice-frequencytelegraph set for a modulation rate of75 Bauds with channels spaced at 180 HzUDC621.394.6
:621.376.2
GB/T5581—1985
本标准适用于在载波话路上固定安装的75波特、报路间隔180Hz调频音频电报机（以下简称电报机)。
本标准参照采用CCITT黄皮书（1980年）R·35建议1技术要求
1.1设备工作条件：
环境温度：+5~+40℃
相对湿度：不大于85%（在十25℃时）大气压力：86～106kPa
1.2工作电源：直流24士2.4V，电源两组，组正极接地，一组负极接地，正、负电源彼此间的偏差不大于1.2V，或交流220士22V，50Hz。1.3通报路数：16路
1.4调制速率：75波特
1.5各路频率间隔：180Hz
1.6各报路发报直流回路输入正电流或无电流时，应发送正电流信号频率，输入负电流时应发送负电流信号频率，其标称值按下述公式计算：F+=Fo+45
F_-Fo-45
式中：F。一该报路的标称中心频率，Hz：一该报路的标称正电流信号频率，Hz，F+
F_——该报路的标称负电流信号频率，Hz。1.7各报路标称中心频率按下述公式计算：F。=450+（n-1）X180
式中：Fo—标称中心，Hz：最低为450Hz，最高为3150Hz；
n——报路的序号数。
1.8阻抗：在总音频发送输送端和接收输入端的阻抗均为对地平衡式6002。1.9电报机实际发出的正、负电流信号频率应符合下述要求：(1)
1.9.1正、负电流信号频率的平均值和标称中心频率之差，对用晶体控制的电报机应在士0.5Hz范国家标准局1985-11-12发布
1986-07-01实施
GB/T5581—1985
围之内，对非晶体控制的电报机应在士2Hz范围内。1.9.2正、负电流信号频率之差应在90士3Hz范围内。1.9.3在室温为+5～十40℃时与室温为十25℃时相比较，正、负电流信号频率的变化应不大于3Hz。
1.10在总音频发送输出端相对零电平点的工作电平：1.10.1每一报路的工作频率F+和F-信号电平的额定值为一21.3士1.7dBm0。1.10.2同一报路工作频率F+和F_的信号电平差应不大于1.7dB。1.11本机机内串杂音：在端机总环测的情况下，除被测报路外，其他各路均放点，各被测收信报路分路滤波器后的串杂音电平应比该点信号的额定电平低34.7dB以上。1.12通报特性：在额定条件下，通报速率75波特，其他报路均放点，传输1：1、1：6、6：1信号。
1.12.1在传输1：1信号时，等时畸变值应不大于3%（第1第2路允许到4%）。1.12.2在传输1：6、6：1信号时，等时畸变值应不大于5%。1.12.3接收信号电平比额定工作电平提高8.7dB或降低17.4dB时，畸变值应不大于7%。1.12.4被测报路引入集中正弦波干扰，其干扰电平比接收信号电平低20dB，且干扰频率为F+或F_时，畸变值应不大于12%。
1.12.5开放报路的载波话路两端频率偏差Af不大于5Hz时，畸变值应不大于（5+1.8△f)%。1.12.6直流电源电压变化士10%时，1.12.1至1.12.5款中各畸变值指标允许增加1%。注：额定条件系指环境温度为+15~+35℃，相对湿度为45%~75%，电源电压为士24V，工作电平保持额定的情况下。www.bzxz.net
1.13收报调偏范围应不小于25%。1.14回波损耗：在总音频发送输出端和接收输入端，在300～3400Hz频带内对6002Q的回波损耗应不小于20dB。
1.15告警性能：当总接收信号电平低至不能正常工作的电平时，应能发出可见可闻告警信号，其电平值及控制方式由厂家自选。2测试方法
2.1各项测试除特殊规定外，应在+15～十35℃，相对湿度45%～75%条件下，采用稳压供电（直流24士0.48V，电源两组，一组正极接地，一组负极接地。交流220士4.4V）并于开机4小时后进行。2.2测试用仪表及设备要求：下列测试仪表均必须经国家二级标准计量仪表进行校准。2.2.1电平测试仪。
2.2.2四位以上或附有小数点的四位以上的频率计。2.2.3可发送步进1Hz或0.1Hz的音频振荡器。2.2.4等时信号畸变测试器。
2.2.5可变50dB以上，步进0.1dB的600Q平衡衰减器。2.2.6符合相关国家标准的载波电话电路或相当的调制反调制设备。2.3各路发送信号频率的测试：用数字式频率计逐路测试各报路输出的F+或F-信号的频率，应符合本标准中1.9.1和1.9.2款规定指标。2.4工作电平的测试：
测试各路发送信号工作电平时，把被测报路的F+或F信号送到总音频发送端，其他各报路信号均不送出，用电平表的宽频带，600阻抗终端在总音频发送输出端测量这二个信号的电平，应符合本标准中1.10.1和1.10.2款规定指标。2.5本机机内串杂音测试：按上述2.4条调好被测机的各点工作电平后，将其总音频发送输出端和总音频接收输入端接成自环，将各报路均作75波特放点（在模拟工作状态），被测报路的信号不送出，2
GB/T5581—1985
在被测报路收信分路滤波器后测得的串杂音电平应符合本标准中1.11条规定指标。2.6通报特性的测试：将被测电报机先按上述2.3、2.4条检查频率与电平，符合要求后再作此次测试。测试时，将总音频发送输出端与接收输入端经过平衡式可变衰减器接通，通报速率75波特，其他报路均作75波特放点，被测报路传输1：1、1：6、6：1的信号，调整消除偏畸变后再读畸变值，在额定条件下：
2.6.1测得畸变值应符合本标准中1.12.1和1.12.2款规定指标。2.6.2改变衰减器的衰减，并调整机内接收放大器或其他方法，使接收电平比额定接收电平升高8.7dB或降低17.4dB时，测得的畸变值应符合本标准中1.12.3款规定指标。2.6.3被测报路引入集中干扰，引入的方法如下：将一振荡器输出回路串入二只5.1kQ的电阻后，跨接在总音频接收端送入干扰信号（图1)，测试某路的畸变值时，先送1：1信号测定该路“收电平”插孔上的信号电平值（此时不送干扰信号）；然后将“发电平”插孔短接（即信号不送出），由振荡器送干扰信号，其频率为被测路的信号频率F+或F-，调整振荡器输出，使其在“收电平”插孔上的干扰信号电平比该点信号电平低20dB，然后取消上述短接，测得的畸变值应符合本标准中1.12.4款规定指标。
振荡器输出阻抗为02，对地平衡。2.6.4将电报机的总音频发送输出端和接收输入端经过个载波话路开通，当开放报路的载波话路两端频率偏差Af不大于5Hz时，失调后不再消除偏畸变，测试各路的畸变值，应符合本标准中1.12.5款规定的计算指标。
乱起路
减总音频
输山新化
长总6
图1引入集中干扰测试方框图
2.6.5供给电报机的直流电源电压变化士10%时，按2.6.1、2.6.2、2.6.3、2.6.4款方法测试畸变值，应符合标准中1.12.6款规定指标。2.7调偏范围测试：在额定条件下，用等时信号畸变测试器送1：1的信号，旋动调偏电位器，试看调偏范围（此项试验也可与2.6.1款同时进行），测得的结果应符合本标准中1.13条规定指标。2.8回波损耗测试，总音频发送输出端和接收输入端的回波损耗，用电桥法测试如图2，在测试总音频发送输出端回波损耗时，各发送报路振荡器应无信号输出。R一一电阻，其阻值等于被测点的特性阻抗，此处取标称电阻600士62。Z一一电报机总音频发送输出端或接收输入端的被测阻抗。振荡器输出阻抗为0，信号电平为0dBm，对地平衡，测试频带300～3400Hz。电平表为高阻抗宽频带平衡式。测试时：先将被测阻抗Z开路，测得电平Po，然后接上Z，测得电平P1，则回波损耗值b。=(Po-P)dB。
将测量结果代入上式，即得总音频发送输出端和接收输入端的回波损耗值，应符合本标准中1.14条规定指标。
2.9频率稳定度测试：将被测机（或单元机箱）放入恒温室（或箱）内，接通电源预热4小时，将3
GB/T5581—1985
室（或箱）内温度调到+25℃，保温4小时，调整好频率，然后将室（或箱）内温度升到十40℃，保温4小时，按本标准2.3条测试各报路频率，其值应符合本标准中1.19.3款规定指标再将温度降到十5℃，保温4小时，重复上述测试。国造源型械
额前阻
变机筑
未变机布

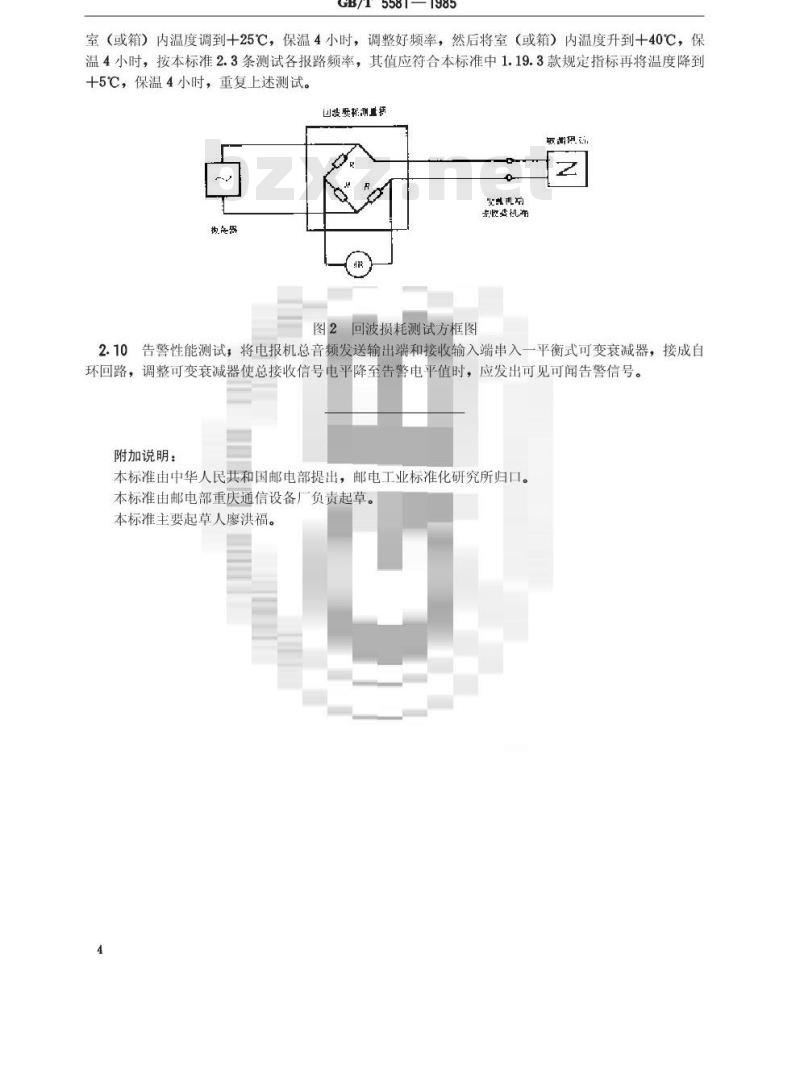

图2回波损耗测试方框图
2.10告警性能测试，将电报机总音频发送输出端和接收输入端串入一平衡式可变衰减器，接成自环回路，调整可变衰减器使总接收信号电平降至告警电平值时，应发出可见可闻告警信号。附加说明：
本标准由中华人民共和国邮电部提出，邮电工业标准化研究所归口。本标准由邮电部重庆通信设备厂负责起草。本标准主要起草人廖洪福。
