【国家标准(GB)】 烟煤罗加指数测定方法

ICS73.040
中华人民共和国国家标准
GB/T5449—1997
烟煤罗加指数测定方法
Determination of roga index of bituminous coal1997-04-17发布
国家技术蓝督局
1997-10-01实施
GB/T5449—1997
本标准是根据国际标准ISO335--1974《硬煤—粘结力的测定—罗加试验》和GB483—87煤炭分析试验方法一般规定进行修订的，在技术内容上与ISO 335等效。根据GB/T1.193和GB483-—87的规定，本标准在修订中，保留了GB/T5449--85中的主要技术内容，修改了有关的术语和符号，规范了表达格式，同时增加了前言部分，使修改后的标准更加合理并与ISO接轨.
本标准从生效之H起，同时代替GB/T5449—85。本标准由中华人民共和国煤炭工业部提出。本标准由全国煤炭标准化技术委员会归口。本标准起草单位：煤炭科学研究总院北京煤化学研究所。本标准主要起草人：尹治业、李宏图。本标准委托煤炭科学研究总院北京煤化学研究所负责解释，1范围
中华人民共和国国家标准
烟煤罗加指数测定方法
Determination of roga index of bituminous coal本标准规定了烟煤罗加指数的测定方法、仪器设备、试验步骤和结果计算。适用于测定烟煤的粘结力。
2引用标准
GB/T5449—1997
代替GB/T5419—85
下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标谁都会被修订，使用本标准的各方应探讨使用下列标准最新版的可能性。GB474—1996煤样的制备方法下载标准就来标准下载网
3方法提要
1烟煤样和.5B专用无烟煤充分混合，在严格规定的条件下焦化，得到的焦炭在特定的转鼓中进行转磨试验，根据试验结果计算出罗加指数（R1.）。4仪器设备及用具
4.1仪器设备
4.1.1天平：感量0.001g。
4.1.2璃和廿璃盖：瓷质，尺寸见图1M2
2心±1.5
埚和埚盖
国家技术监督局1997-04-17批准1997-10-01实施
GB/T5449—1997
4.1.3搅拌丝巾直径1mm~1.5mm的镍铬丝制成，见图2。110
图2搅拌丝
4.1.4压块：镍铬钢制，质量110g～115，见图3。在使用中，如发现压块有剥落现象时，应随时检验其质局。
图3压块
4.1.5压力器：压力5.9×10°Pa,尺寸见图4pine
口250
1—底板;2—抗头螺钉;3—圆座；1—钢管;5—联板;6—堵板；7—支承轴;8—小轴9—垫圈;10—开口销;11—文承架;12一手柄;13—压重;14升降立轴;15丝堵图4压力器
CB/T5449—1997

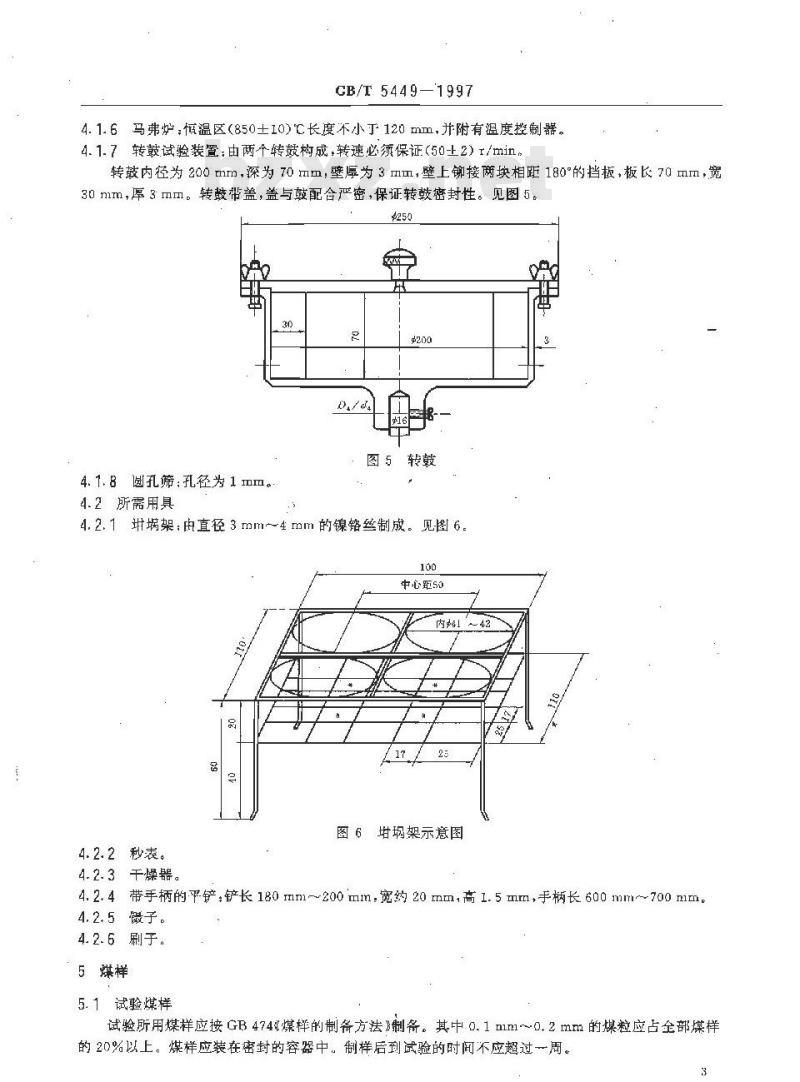

4.1.6马弗炉：恒温区（850±10)℃长度不小丁120mm，并附有温度控制器。4.1.7转鼓试验装置：由两个转鼓构成，转速必须保证（50土2）1/min，转鼓内径为200mm，深为70mm，壁厚为3mm，壁上铆接两块相距180的档板，板长70mm，宽30mm，厚3mm。转鼓带盖，盖与鼓配合严密，保证转鼓密封性。见图5。4250
图5转鼓
4.1.8圆孔蹄：孔径为1mm
4.2所需用具
4.2.1架：由直径3mm-4mm的镍铬丝制成。见图6。100
中心距50
内蜂1
4.2.2秒表。
4.2.3干燥器。
图6培璃架示意图
4.2.4带手柄的平铲：铲长180mm~200mm，宽约20mm，高1.5mm，手柄长600mm~700mm4.2.5馒子。
4.2.6刷于。
5煤样
5.1试验煤样
试验所用煤样应按GB474么煤样的制备方法》制备。其中0.1n1m1~0.2mm的煤粒应占全部煤样的20%以上。煤样应装在密封的容器中，制样后到试验的时间不应超过一周。3
5.2专用无烟煤
GB/T 54491997
测定罗加指数所用的无烟煤，应符合下列要求，并经全国煤炭标准化技术委员会认可。—4小于4%;
一Var小于 7%
一粒度0.3m~0.4mm
一筛下率不大于7%。
6试验步骤
6.1先称5g专用无烟煤，再称取1g试验煤样放入埚内，称准到0.001g。6.2用搅拌丝将增竭内的混合煤样搅拌2min。搅拌方法是：埚作45左右的倾斜，逆时针方向转动，每分钟15转。搅拌丝亦倾斜同样角度，顺时针方向转动，每分钟约150转。搅拌时，搅拌丝的圆环接触地埚壁与底相连接的圆弧部分。经1min45s后，一边继续搅拌，一边将璃与搅拌丝逐渐转到垂直位置，2min时，搅拌结束。在搅拌时，应防止煤样外溅。搅拌后，将附在埚壁上的煤粉，用刷子轻轻刷到蜗里的煤样上。再用搅拌丝将试样拨平，沿埚壁的层面路低1tmm～2mm，以便压块将试样压紧后，使之处于同一平面。
6.3用锻子将压块置于埚中央，然后将埚置于压力器下，轻轻放下压杆静压30s。6.4加压结束后，压块仍留在试样上，盖上娲盖。注意从搅摔时开始，带有试样的增埚，应轻拿轻放避免受到冲击与振动。
6.5将带盖的埚放置在璃架中，用平销送入预先升温到850C的马弗炉的恒温区内。在放入增的6mim内，炉温应恢复到850℃，以后炉温应保持在（850士10）℃。从放入竭时开始计时：焦化15tmin。之后，将蜗从马弗炉中取出，放置冷却到室温。若不立即进行转鼓试验，则将坦放入十燥器中。
6.6从冷却后的廿埚中取出压块。当压块上附有焦渣时，应刷入埚内，称量焦炭总量。再将焦炭放在1mm孔筛上筛分.筛上部分再次称量。然后放入转鼓内进行第一次转鼓试验，转鼓试验后的焦块用1mm圆孔筛进行筛分，再称筛工部分质量。然后，将其放入转鼓进行第二次转鼓试验。重复筛分、称量操作，先后进行3次转鼓试验。每次转鼓试验5min即250r。均称准到0.01g。6.7当烟煤的粘结性很弱时，焦渣极其疏松，筛分应特别仔细进行，不宜摇动筛子，要将焦块的底面轻轻放在筛面上，取出焦块，再与大于1mm的焦屑一起称量。如果试样焦化后不成块，就筛去小于1mm的焦屑，将大于1III的焦屑称量。操作中要注意防止小块焦屑的漏落或摄失7结果计算及报告
7.1结果计算
接下式计算罗加指数：
式中批—焦化后焦炭的总质量，；mi+m +m+m2
m，一第一次转鼓试验前筛上的焦炭质量，gm—第一次转鼓试验后筛上的焦炭质量·g:m，一第二次转鼓试验后筛上的焦炭质量g；m
第三次转鼓试验后筛上的焦炭质量，名。7.2结果的报告
以重复测定的结果的算术平均值作为最终结果。计算结果取到小数点后第一位，报告结果取整数。4
8精密度
GB/T5449—1997
烟煤罗如指数测定的精密度应符合下表中的规定重复性限
再现临界差
中华人民共和国
国家标准
烟煤罗加指数测定方法
GB/T 5449—1997
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：68522112
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16
印张3/4：
字数 9千字
1997年10月第一版1997年10月第一次印刷印数1—800
书号：155066·1-14087
定价8.00元
标目318-046
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
