【国家标准(GB)】 纺织品 织物透气性的测定

ICS59.080.30
中华人民共和国国家标准
GB/T5453--1997
eqvIso9237：1995
纺织品
织物透气性的测定
Textiles-Determination of
thepermeabilityoffabricstoair1997-06-09发布
国家技术监督局
1997-12-01实施
GB/T5453-1997
本标准是根据国际标准ISO9237：1995对GB5453一85进行修订的。修订后的文本在主要技术内容上与该国际标准等效，同时，增加了适宜于国内现有仪器的内容。本标准与原标准（GB5453--85)相比，主要作了以下几方面的修改：1.透气性指标由透气量改为透气率；2.增加了对试验面积的要求；
3.试样两面压降原规定为13mmH,0（127Pa），现改为根据织物类型选用50Pa，100Pa，200Pa，500Pa;
4.试验结果增加了计算变异系数CV(%)和95%的置信区间。本标准从生效之日起，同时代替GB5453一85。本标准的附录A、附录B都是提示的附录。本标准由中国纺织总会科技发展部提出。本标准由中国纺织总会标准化研究所归口。本标准起草单位：上海纺织科学研究院、国家棉纺织品质量监督检验中心。本标准主要起草人：李晓雯、麦家俊、王宝军、严美华。GB/T5453-1997

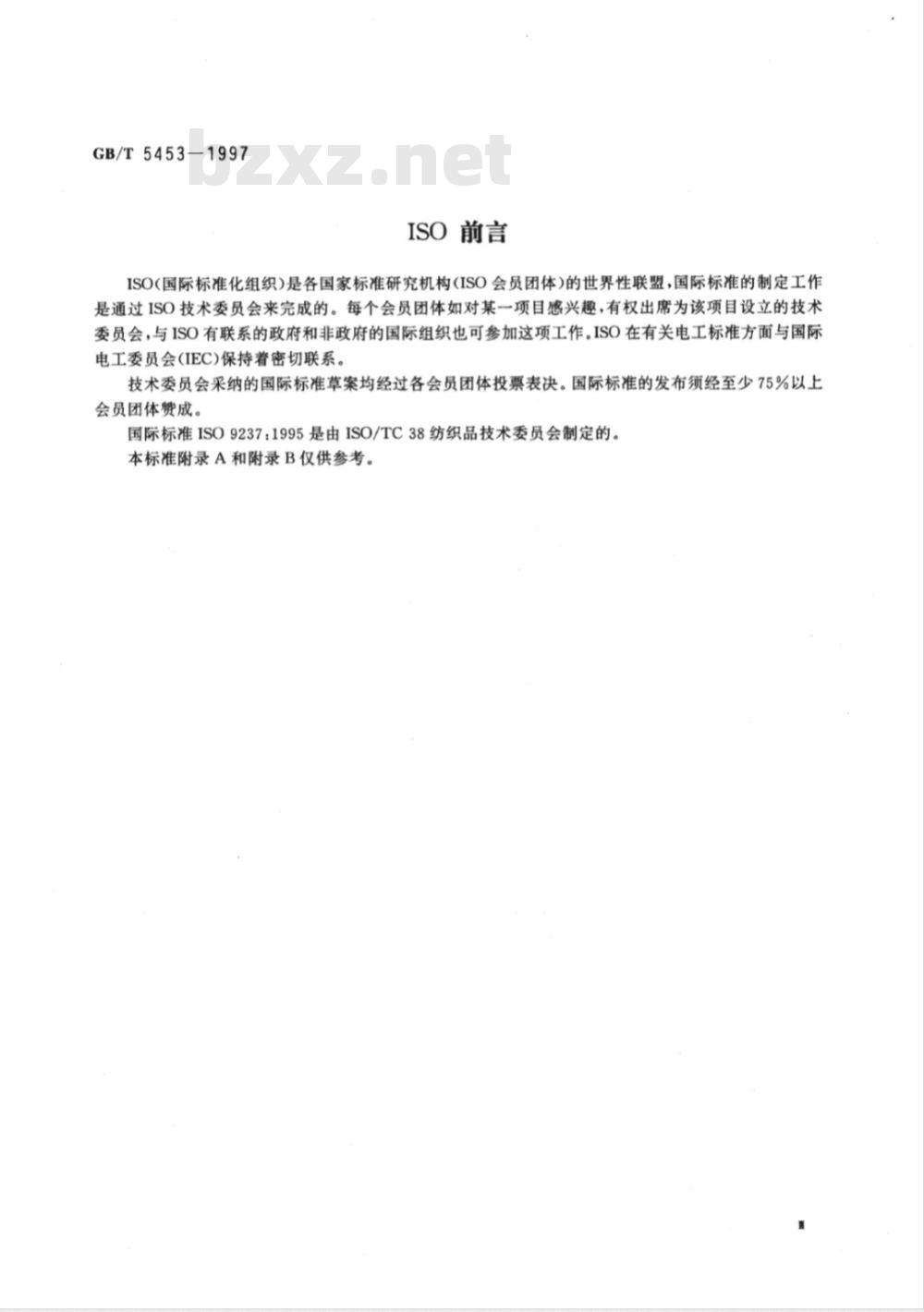

ISO前言
ISO(国际标准化组织)是各国家标准研究机构(ISO会员团体)的世界性联盟，国际标准的制定工作是通过ISO技术委员会来完成的。每个会员团体如对某一项目感兴趣，有权出席为该项目设立的技术委员会，与ISO有联系的政府和非政府的国际组织也可参加这项工作。ISO在有关电工标准方面与国际电工委员会(IEC)保持着密切联系。技术委员会采纳的国际标准草案均经过各会员团体投票表决。国际标准的发布须经至少75%以上会员团体赞成。
国际标准ISO9237：1995是由ISO/TC38纺织品技术委员会制定的。本标准附录A和附录B仅供参考。1范围
中华人民共和国国家标准
纺织品
织物透气性的测定
Textiles--Determination of thepermeability of fabrics to airGB/T5453-1997
eqvISO9237.1995
代替GB5453-85
本标准规定了测定织物透气性的方法。本标准适用于多种纺织织物，包括产业用织物、非织造布和其他可透气的纺织制品。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6031-85硫化橡胶国际硬度的测定（(30～85IRHD)常规试验法GB6529一86纺织品的调湿和试验用标准大气GB8170—87
3定义
数值修约规则
本标准采用下列定义。
透气性airpermeability
空气透过织物的性能。以在规定的试验面积、压降和时间条件下，气流垂直通过试样的速率表示。4原理
在规定的压差条件下，测定一定时间内垂直通过试样给定面积的气流流量，计算出透气率。气流速率可直接测出，也可通过测定流量孔径两面的压差换算而得。5取样
根据产品标准规定的程序，或有关各方的协议取样。在没有规定的情况下，可以附录B为依据。6调湿与试验用标准大气
预调湿、调湿和试验用标准大气按GB6529的规定，仲裁检验采用二级标准大气。7仪器
试验仪器应按仪器计量检定规程进行计量检定。7.1试样圆台：具有试验面积为5cm2、20cm2、50cm2或100cm的圆形通气孔，试验面积误差不超过士0.5%。对于较大试验面积的通气孔应有适当的试样支撑网。7.2夹具：能平整地固定试样，应保证试样边缘不漏气。7.3橡胶垫圈：用以防止漏气，与夹具(7.2)吻合。国家技术监督局1997-06-09批准1997-12-01实施
GB/T5453-1997

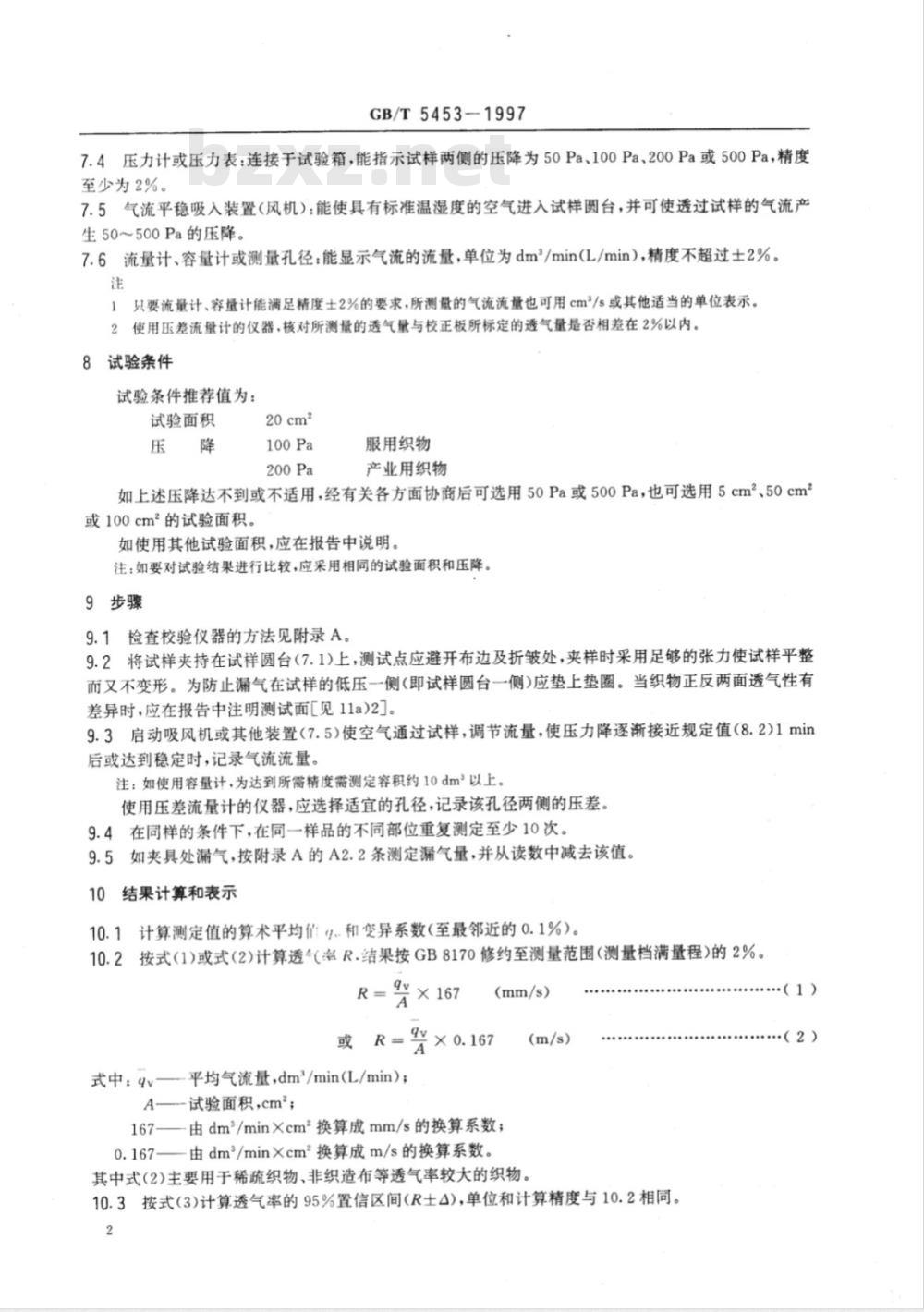

7.4压力计或压力表：连接于试验箱，能指示试样两侧的压降为50Pa、100Pa、200Pa或500Pa，精度至少为2%。
7.5气流平稳吸入装置（风机）：能使具有标准温湿度的空气进入试样圆台，并可使透过试样的气流产生50～500Pa的压降。
7.6流量计、容量计或测量孔径：能显示气流的流量，单位为dm/min(L/min），精度不超过士2%。注
1只要流量计、容量计能满足精度士2%的要求，所测量的气流流量也可用cm/s或其他适当的单位表示。2使用压差流量计的仪器，核对所测量的透气量与校正板所标定的透气量是否相差在2%以内。8试验条件
试验条件推荐值为：
试验面积
服用织物
产业用织物
如上述压降达不到或不适用，经有关各方面协商后可选用50Pa或500Pa，也可选用5cm、50cm或100cm2的试验面积。
如使用其他试验面积，应在报告中说明。注：如要对试验结果进行比较，应采用相同的试验面积和压降。9步骤
9.1检查校验仪器的方法见附录A。9.2将试样夹持在试样圆台（7.1)上，测试点应避开布边及折皱处，夹样时采用足够的张力使试样平整而又不变形。为防止漏气在试样的低压一侧（即试样圆台一侧）应垫上垫圈。当织物正反两面透气性有差异时，应在报告中注明测试面[见11a)2]。9.3启动吸风机或其他装置（7.5)使空气通过试样，调节流量，使压力降逐渐接近规定值（8.2)1min后或达到稳定时，记录气流流量。注：如使用容量计、为达到所需精度需测定容积约10dm以上。使用压差流量计的仪器，应选择适宜的孔径，记录该孔径两侧的压差。9.4在同样的条件下，在同一样品的不同部位重复测定至少10次。9.5如夹具处漏气，按附录A的A2.2条测定漏气量，并从读数中减去该值。10结果计算和表示
10.1计算测定值的算术平均值！、和变异系数（至最邻近的0.1%)。10.2按式（(1)或式(2)计算透（率R.结果按GB8170修约至测量范围（测量档满量程）的2%。qv
￥×167
式中：4v—-平均气流量，dm/min(L/min）；A—试验面积，cm\；
(mm/s)
167—由dm/minXcm换算成mm/s的换算系数；0.167—由dm/minXcm2换算成m/s的换算系数。(m/s)
其中式（2)主要用于稀疏织物、非织造布等透气率较大的织物。10.3按式（3)计算透气率的95%置信区间(R士△)，单位和计算精度与10.2相同。2
（1）
（2）
式中：S—-标准偏差；
n---试验次数；
GB/T5453-1997
t——95%置信区间、自由度为n一1的信度值，t和n的对应关系见表1。表1
（3）
对于使用压差流量计的仪器，先从压差-流量图表中查出透气率，然后计算其平均值、CV值和95%置信区间，计算精度同10.1～10.3要求。11
试验报告
试验报告应包括下列内容：
a）一般资料
1）本标准的编号，即GB/T5453一1997及试验日期；2）样品名称、规格、编号，如需要，说明气流通过织物的方向；3）采用的试验面积；
4）采用的压降；
5）调湿及试验用标准大气；
6）任何偏离本标准的细节。
b）试验结果
1）透气率R，mm/s或m/s；
2）变异系数，%；
3）95%置信区间，mm/s或m/s。
A1仪器的检查校准
GB/T5453-1997
附录A
（提示的附录）
仪器的检查校准及试验导则
A1.1如仪器经常使用，每星期应检查一次，以保证正常使用；如仪器偶尔使用，或移动、修理以后，在试验前要对其检查。仪器应定期按规程进行校验，周期不超过12个月。A1.2压力表也应作定期检查。
A1.3在给定压降下，用已知透气率的试验孔板进行校验，必须保证校验板放在试样圆台上的位置准确，避免漏气。
A1.4某些特殊仪器的检验方法可依仪器说明书进行，并以保证试验精度为准。A2试验导则
A2.1使用垫圈防止边缘漏气。垫圈可采用厚度2.5mm、硬度65～70IRHD(按GB6031测定）的橡胶片。
A2.2在试样上覆盖一与试样大小相同的橡胶片的方法测定边缘漏气。可采用厚度2.5mm、硬度65~70IRHD按GB6031测定）的橡胶片。A2.3夹样时应注意不要使织物产生伸长或起皱，为此可使用适宜的套环或夹圈。附录BbZxz.net
（提示的附录）
B1批样的抽取
从一次装运货物或批量货物中随机抽取表B1所列匹数作为批样，应保证批样无破损或受潮。表B1批样
装运或批量货物的数量，匹
B2实验室样品的准备
批样的最少数量，匹
从批样的每一匹中剪取长至少为1m的整幅织物作为实验室样品，注意应在距布端3m以上的部位随机选取，并不能有折皱或明显症点。4
中华人民共和国
国家标准
纺织品织物透气性的测定
GB/T5453—1997
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：68522112
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×1230
印张3/4字数10千字
1997年11月第·版
1997年11月第一次印刷
印数1-800
书号：155066·1-14273
定价8.00元
标目322—32
