【国家标准(GB)】 电火花成形机 参数 第1部分：单立柱机床(十字工作台型和固定工作台型)

GB/T5290.12001

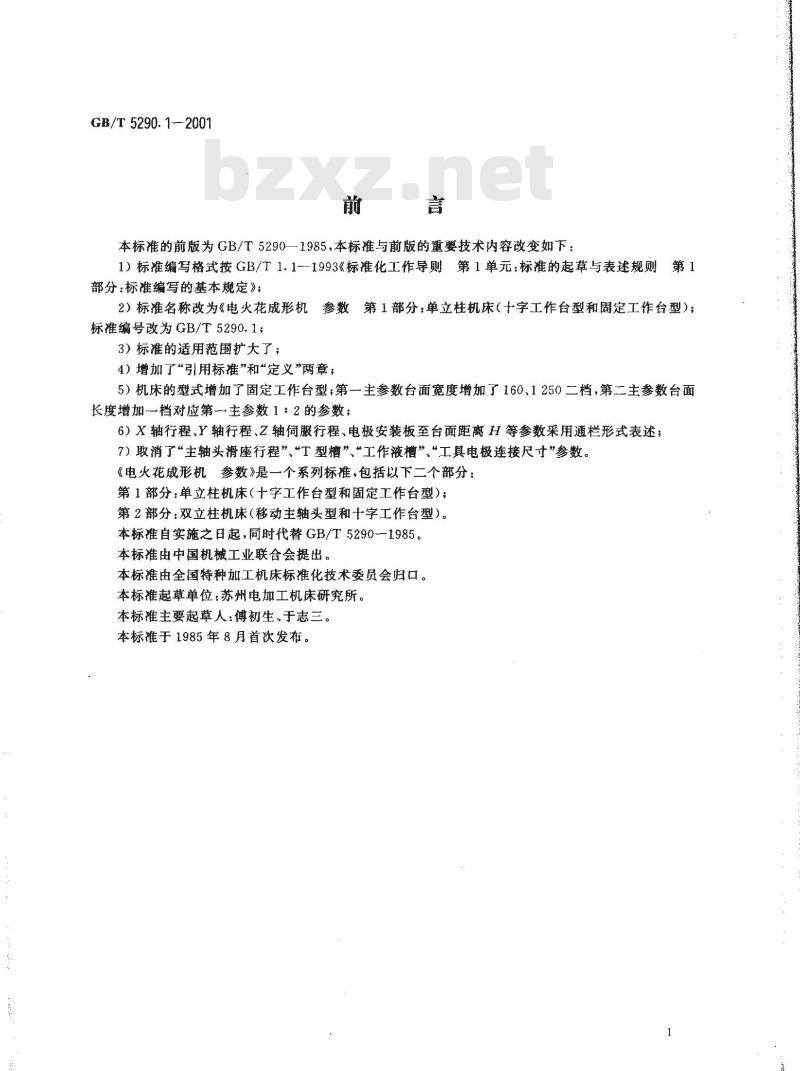

本标准的前版为GB/T5290一1985，本标准与前版的重要技术内容改变如下：1）标准编写格式按GB/T1.1--1993《标准化工作导则第1单元：标准的起草与表述规则第1
部分：标准编写的基本规定》；2）标准名称改为《电火花成形机参数第1部分：单立柱机床（十字工作台型和固定工作台型）；标准编号改为GB/T5290.1；
3）标准的适用范围扩大了；
4）增加了“引用标准”和“定义”两章；5）机床的型式增加了固定工作台型；第一主参数台面宽度增加了160、1250二档，第二主参数台面长度增加一档对应第一主参数1：2的参数；6）X轴行程、Y轴行程、Z轴伺服行程、电极安装板至台面距离H等参数采用通栏形式表述：7）取消了“主轴头滑座行程”、“T型槽”、“工作液槽”“工具电极连接尺寸”参数。《电火花成形机参数》是一个系列标准，包括以下二个部分：第1部分：单立柱机床（十字工作台型和固定工作台型）；第2部分：双立柱机床（移动主轴头型和十字工作台型）。本标准自实施之日起，同时代替GB/T5290--1985。本标准由中国机械工业联合会提出。本标准由全国特种加工机床标准化技术委员会归口。本标准起草单位：苏州电加工机床研究所。本标推主要起草人：傅初生、于志三。本标准于1985年8月首次发布。
1范围
中华人民共和国国家标准
电火花成形机参数
第1部分：单立柱机床
（十字工作台型和固定工作台型）Die sinking electro-discharge machines (EDM)-Parameters-Part 1 : Single column machines(cross slide table type and fixed table type)本标准规定了单立柱电火花成形机的参数。本标准适用于新设计的电火花成形机。2引用标准
GB/T 5290.1—2001
代替GB/T5290—1985
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T321—1980优先数和优先数系GB/T14896.2—1994特种加工机床术语放电加工机床3定义
本标准除采用GB/T14896.2中定义外，还采用下列定义。3.1台面宽度（B）tablewidth
工作台台面的宽度。
3.2台面长度（L）tablelength
工作台台面的长度。
3.3电极安装板至台面距离（H）distance of electrodeplatento table电极安装板端面至工作台台面的最大距离。4参数
机床的型式如图1、图2、图3、图4所示，机床的参数应符合表1的规定。中华人民共和国国象质量监警检验检疫总局2001-07-20批准2
2002-03-01实施
GB/T 5290.1-2001

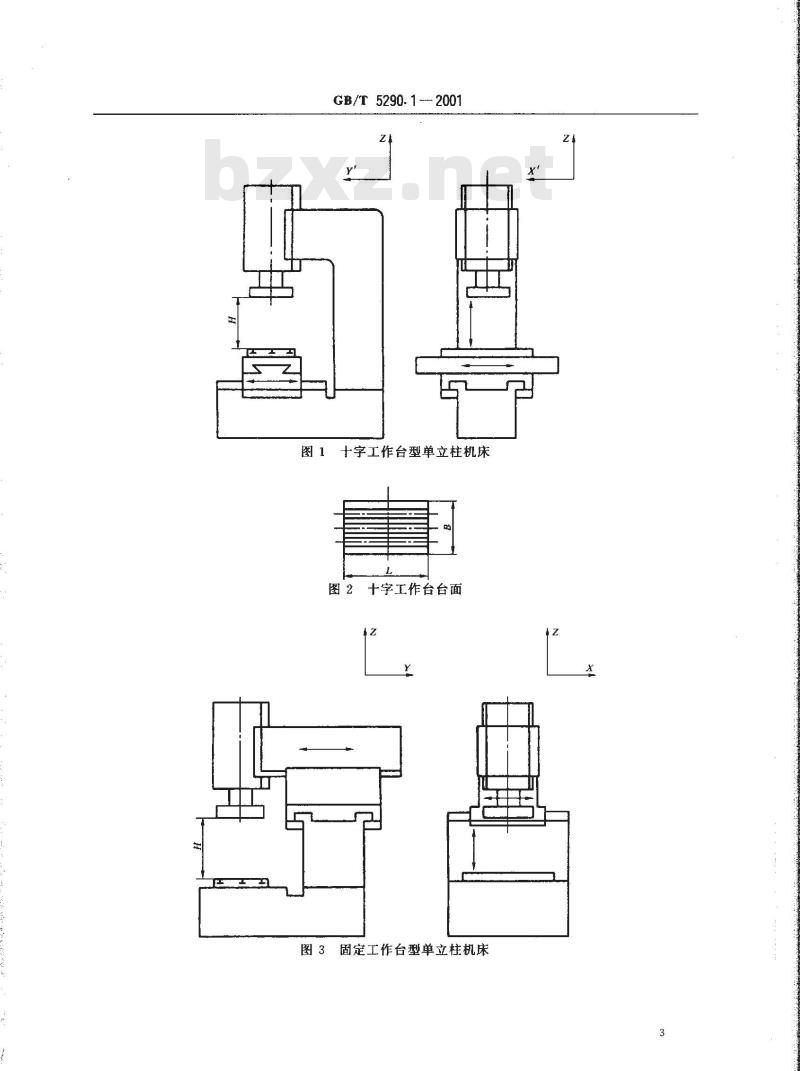

图1十字工作台型单立柱机床
图2十字工作台台面
图3固定工作台型单立柱机床
台面宽度B
台面长度 1.
最大工件质量
Y轴行程
X轴行程
Z轴伺服行程
电极安装板至
台面距离H
最大电极质量免费标准bzxz.net
GB/T 5290.1—2001

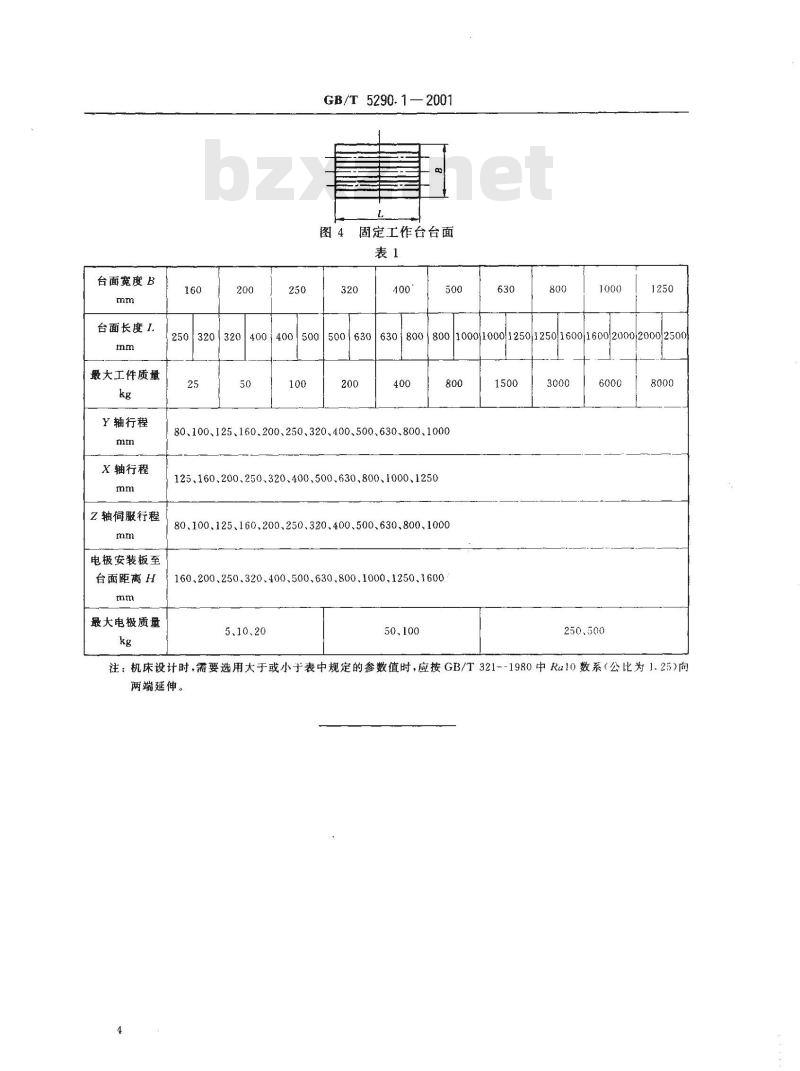

图4固定工作台台面
320320
400400
500500
630630800800
1000|1000|1250|1250/1600|1600|2000|2000|2500200
80、100、125、160、200、250、320、400.500、630.800、1000125.160、200、250、320、400.500、630,800、1000、125080、100、125、160、200、250、320、400、500.630、800、1000160、200、250.320、400、500.630.800.1000.1250、16005、10、20
50、100
注：机床设计时.需要选用大于或小于表中规定的参数值时，应按GB/T321--1980中Ra10数系（公比为1.25)向两端延伸。
