【国家标准(GB)】 沉头螺钉 第2部分:十字槽插入深度

GB/T 5279.2-1997

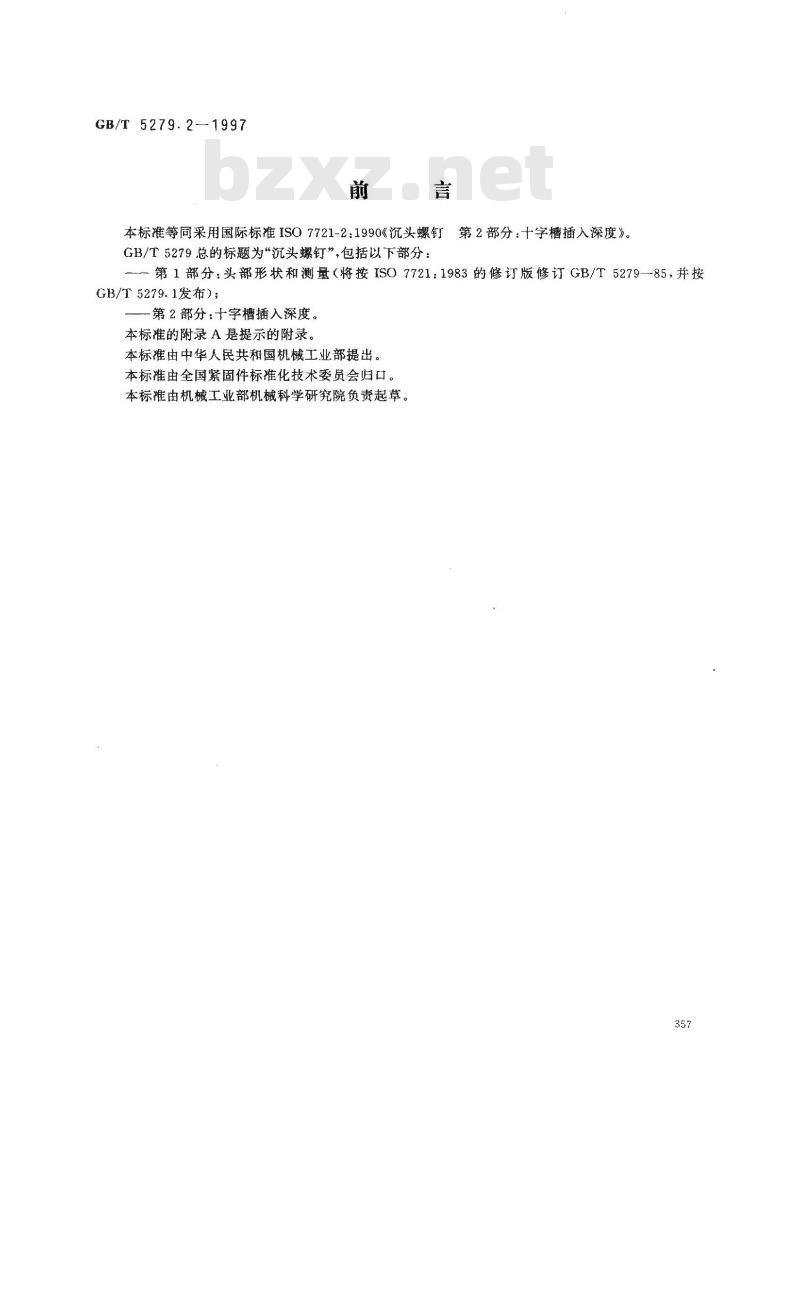

本标准等同采用国际标准ISO7721-2：1990《沉头螺钉GB/T5279总的标题为“沉头螺钉”，包括以下部分：第2部分：十字槽插入深度》。
第1部分：头部形状和测量（将按ISO7721：1983的修订版修订GB/T527985，并按GB/T 5279.1发布)；
—第2部分：十字槽插入深度。
本标准的附录A是提示的附录。
本标准由中华人民共和国机械工业部提出。本标准由全国紧固件标准化技术委员会归口。本标推由机械工业部机械科学研究院负责起草。357
GB/T5279.2
--1997

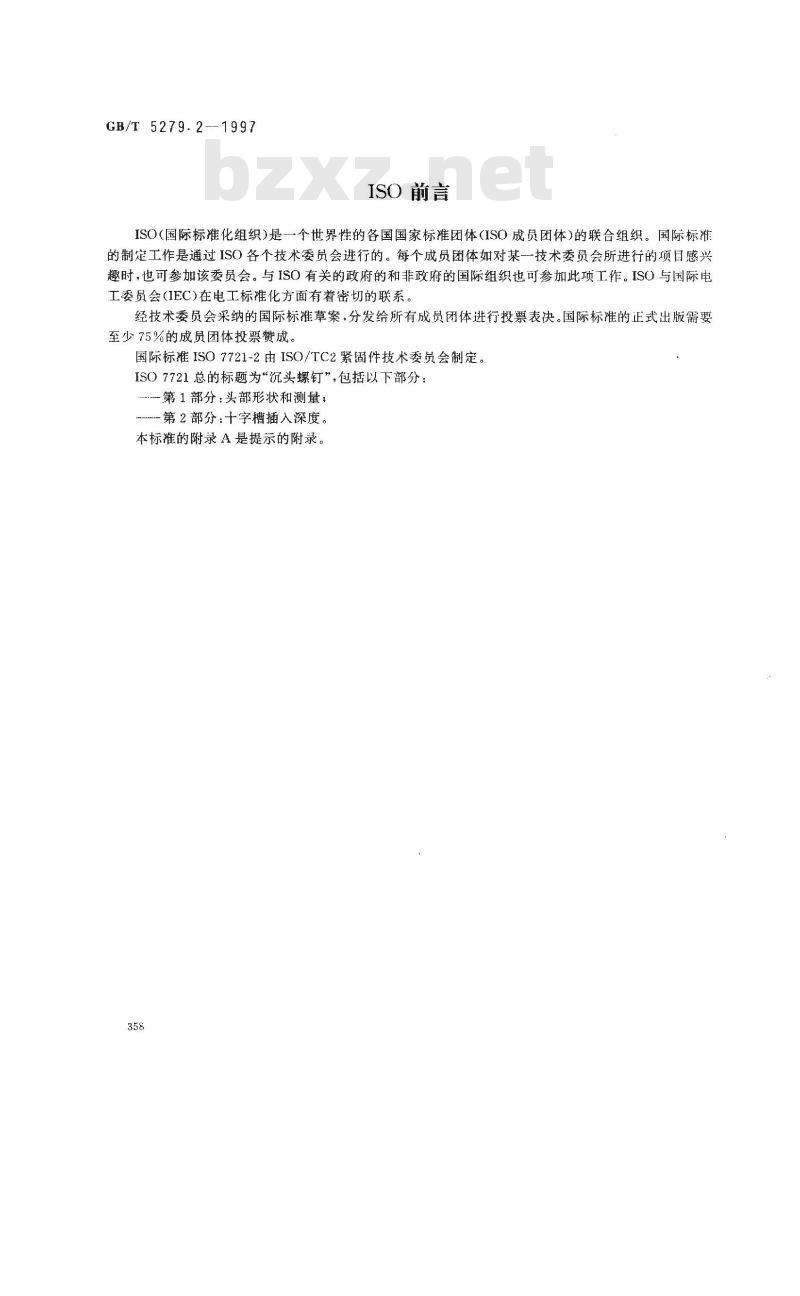

ISO前言
ISO（国际标准化组织）是一个世界性的各国国家标准团体（ISO成员团体）的联合组织。国际标准的制定工作是通过ISO各个技术委员会进行的。每个成员团体如对某一技术委员会所进行的项目感兴趣时，也可参加该委员会。与ISO有关的政府的和非政府的国际组织也可参加此项工作。ISO与国际电工委员会(IEC)在电工标准化方面有着密切的联系。经技术委员会采纳的国际标准草案，分发给所有成员团体进行投票表决。国际标准的正式出版需要至少75%的成员团体投票赞成。
国际标准ISO7721-2由ISO/TC2紧固件技术委员会制定。ISO7721总的标题为“沉头螺钉”，包括以下部分：第1部分：头部形状和测量；
-第2部分：十字槽插入深度。
本标准的附录A是提示的附录。
GB/T 5279.2-1997

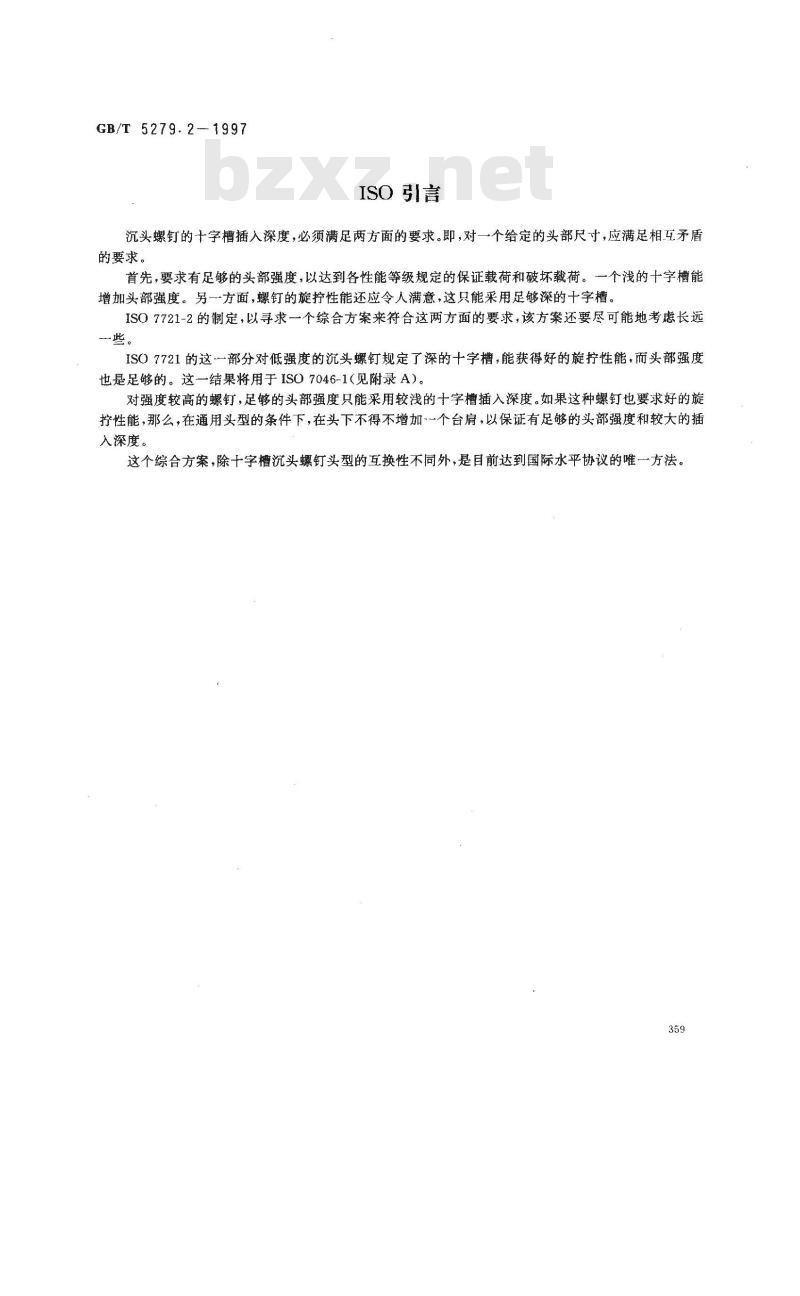

ISO引言
沉头螺钉的十字槽插入深度，必须满足两方面的要求。即，对一个给定的头部尺寸，应满足相互矛盾的要求。
首先，要求有足够的头部强度，以达到各性能等级规定的保证载荷和破坏载荷。一个浅的十字槽能增加头部强度。另一方面，螺钉的旋拧性能还应令人满意，这只能采用足够深的十字槽。ISO7721-2的制定，以寻求一个综合方案来符合这两方面的要求，该方案还要尽可能地考虑长远些。
ISO7721的这一部分对低强度的沉头螺钉规定了深的十字槽，能获得好的旋拧性能，而头部强度也是足够的。这一结果将用于ISO7046-1（见附录A）。对强度较高的螺钉，足够的头部强度只能采用较浅的十字槽插入深度。如果这种螺钉也要求好的旋拧性能，那么，在通用头型的条件下，在头下不得不增加一个台肩，以保证有足够的头部强度和较大的插入深度。
这个综合方案，除十字槽沉头螺钉头型的互换性不同外，是目前达到国际水平协议的唯一方法。359

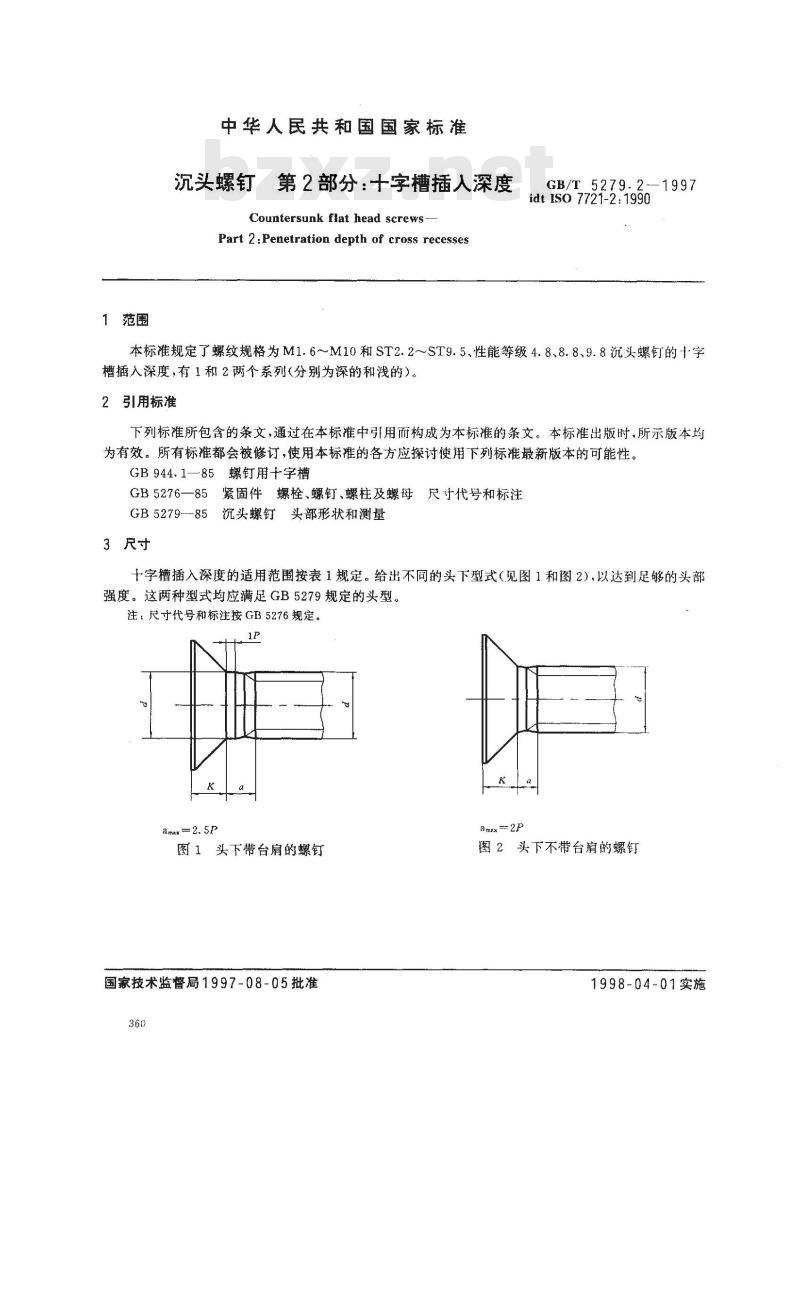

1范围
中华人民共和国国家标准www.bzxz.net
沉头螺钉第2部分：十字槽插人深度Countersunk flat head screws-Part 2:Penetration depth of cross recessesGB/T 5279.2—1997
idt ISO 7721-2:1990
本标准规定了螺纹规格为M1.6~M10和ST2.2~ST9.5、性能等级4.8、8.8、9.8沉头螺钉的+字槽插入深度，有1和2两个系列(分别为深的和浅的)。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB944.1-85螺钉用十字槽
GB5276—85紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注GB5279—85沉头螺钉头部形状和测量3尺寸
十字槽插入深度的适用范围按表1规定。给出不同的头下型式（见图1和图2），以达到足够的头部强度。这两种型式均应满足GB5279规定的头型。注：尺寸代号和标注按GB-5276规定。IP
图1头下带台肩的螺钉
国家技术监督局1997-08-05批准360
amx=2P
图2头下不带台肩的螺钉
1998-04-01实施
螺纹规格
适用范围
插人深度2
GB/T5279.2-1997

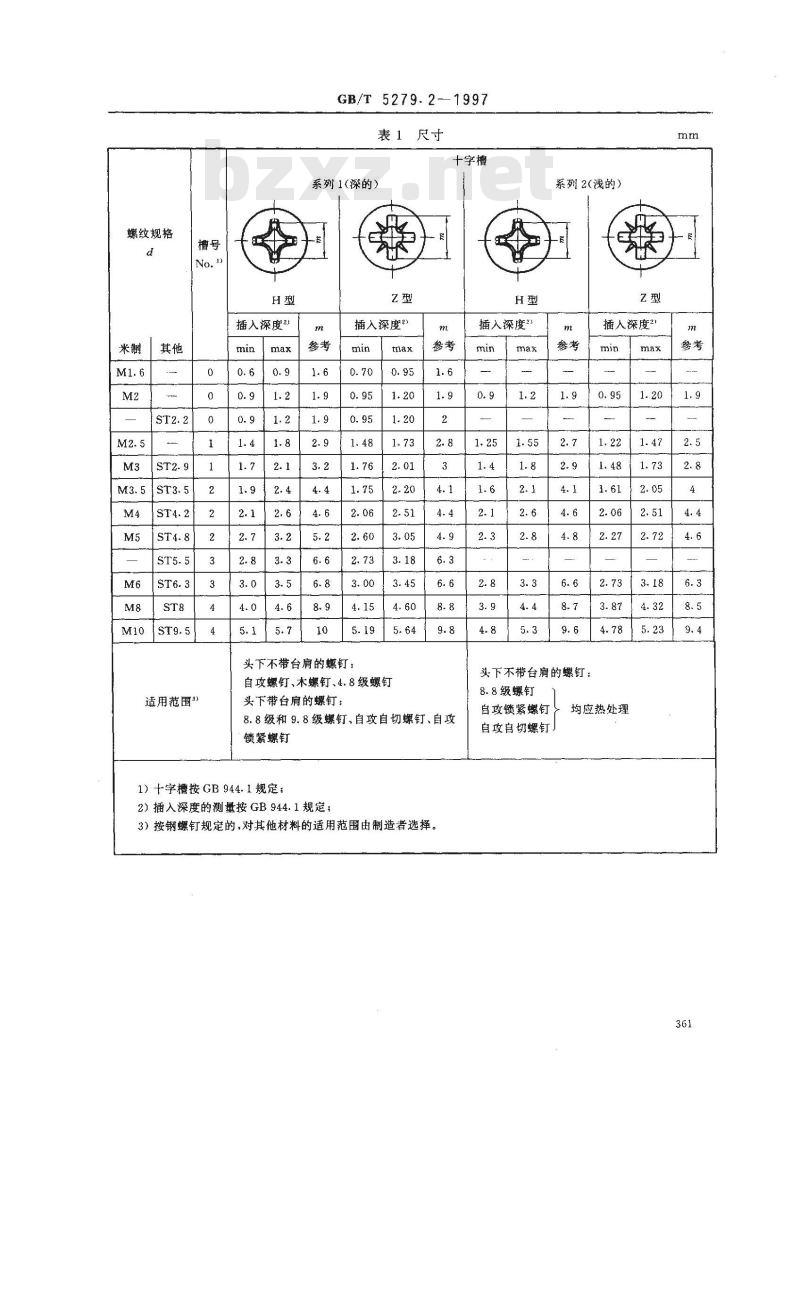

表1尺寸　
十字槽
系列1(深的）
插入深度2）
头下不带台肩的螺钉：
自攻螺钉、木螺钉、4.8级螺钉
头下带台肩的螺钉：
8.8级和9.8级螺钉、自攻自切螺钉、自攻锁紧螺钉
1）十字槽按GB944.1规定；
2）插入深度的测量按GB944.1规定：3）按钢螺钉规定的，对其他材料的适用范围由制造者选择H型
插入深度？
系列2(浅的）
插人深度2
头下不带台肩的螺钉：
8.8级螺钉
自攻锁紧螺钉
自攻自切螺钉，
均应热处理
GB819—85十字槽沉头螺钉1；
GB/T819.2--1997
GB/T5279.2--1997
附录A
（提示的附录）
第2部分：钢8.8、不锈钢A2-70和有色金属CU2或十字槽沉头螺钉
CU3。
1)将按ISO7046-1:1994修订并按GB/T819.1发布。362
