紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注
Fasteners-Bolts,screws,studs and nuts-Symbols and designations of dimensions本标准规定了标注螺栓、螺钉、螺柱及螺母尺寸采用的代号及标注方法。UDC 621. 882
GB527685
本标准等效采用国际标准ISO225—1983《紧固件—螺栓、螺钉、螺柱及螺母尺寸代号和标注》。1螺栓、螺钉和螺柱

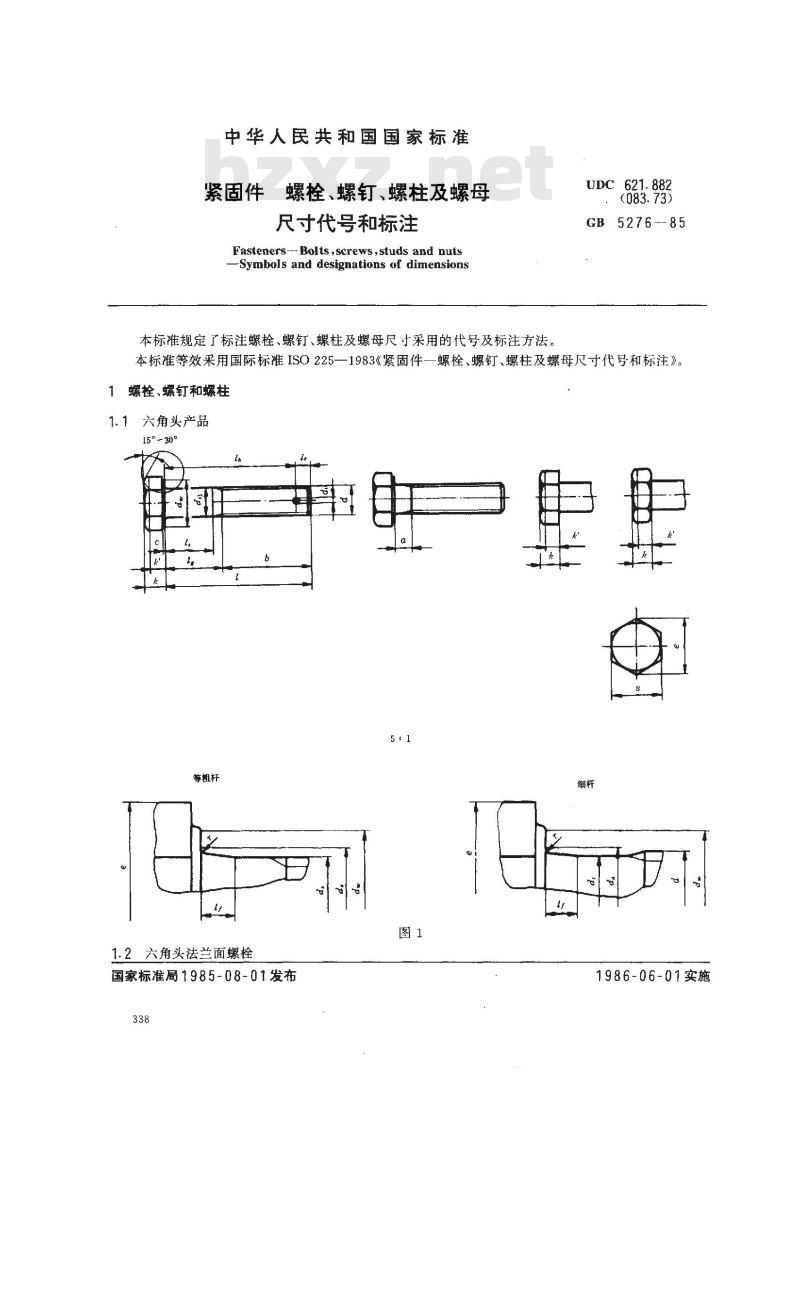

1.1六角头产品
15°30
等粗杆

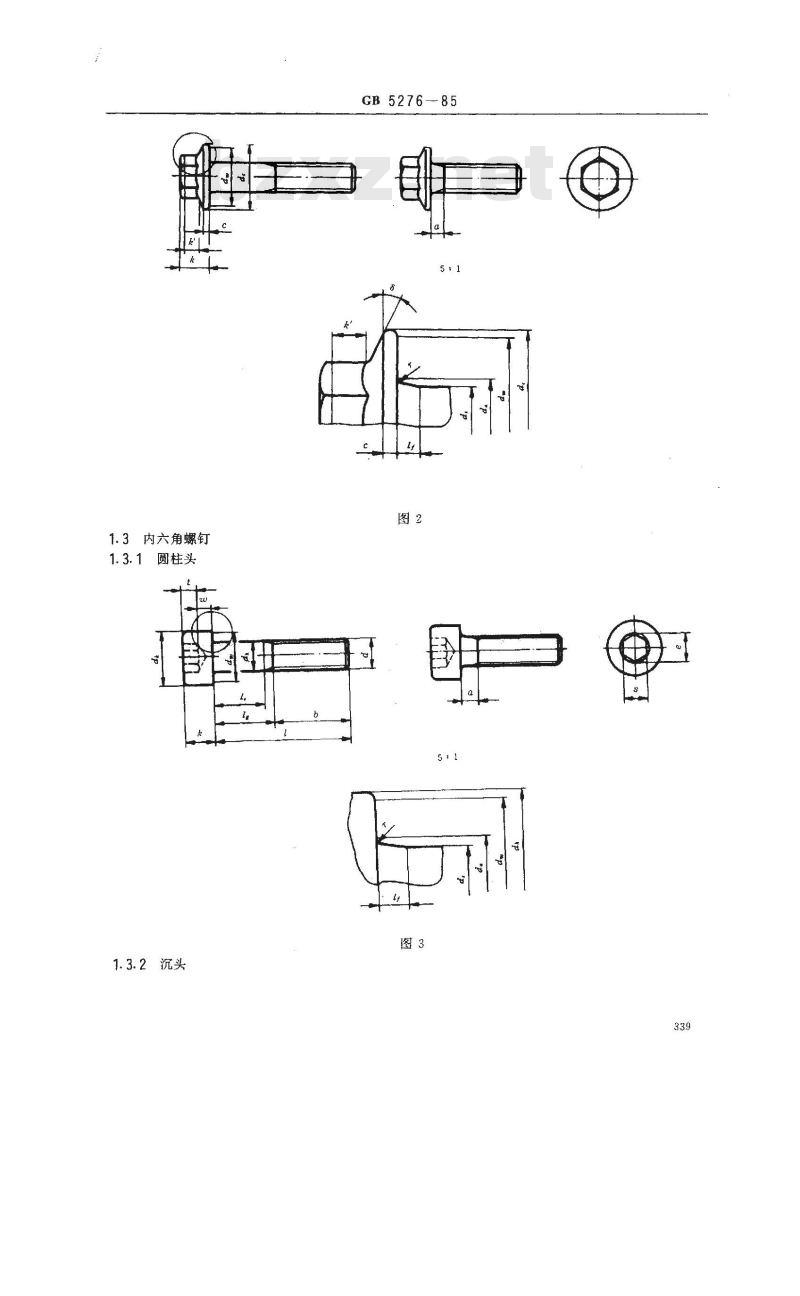

1.2六角头法兰面螺栓
国家标准局1985-08-01发布
1986-06-01实施

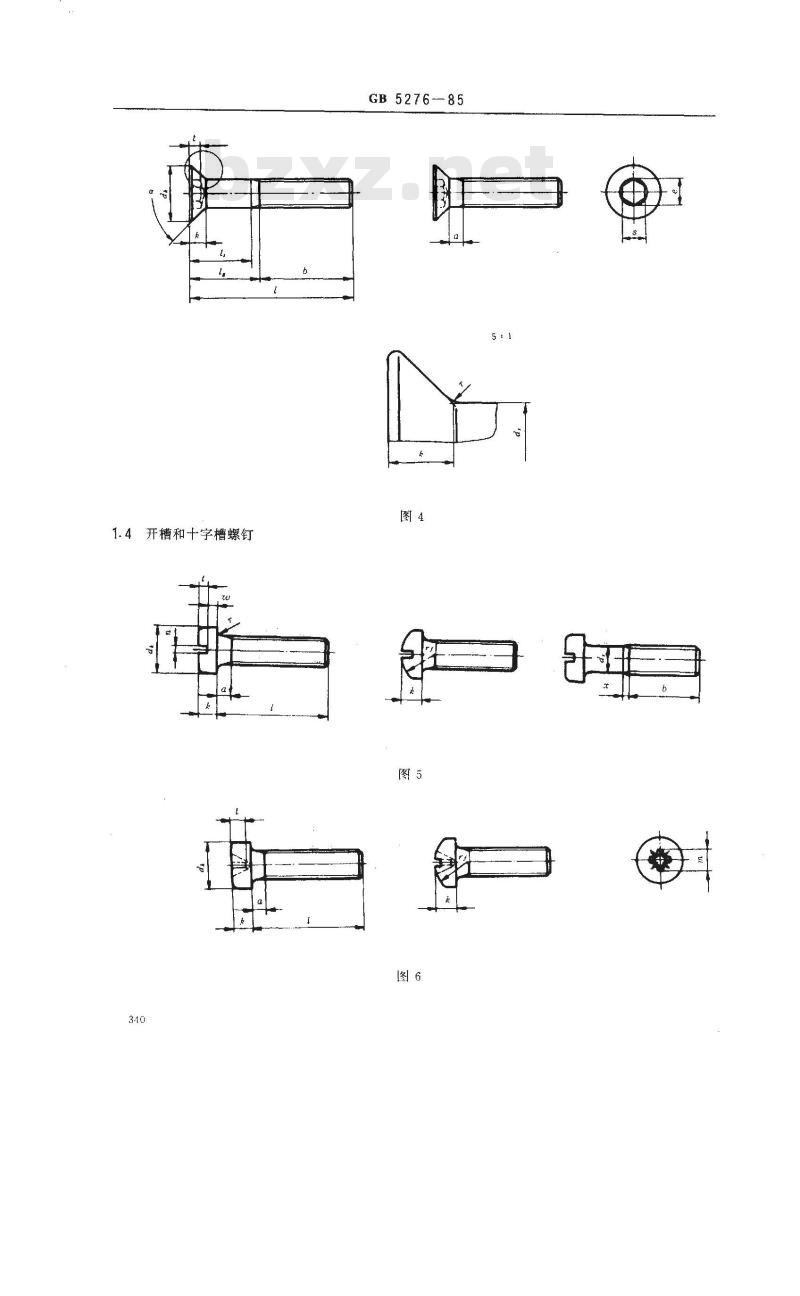

1.3内六角螺钉
1.3.1圆柱头
1.3.2沉头
GB 5276-85
1.4开槽和十字槽螺钉
GB 5276-85

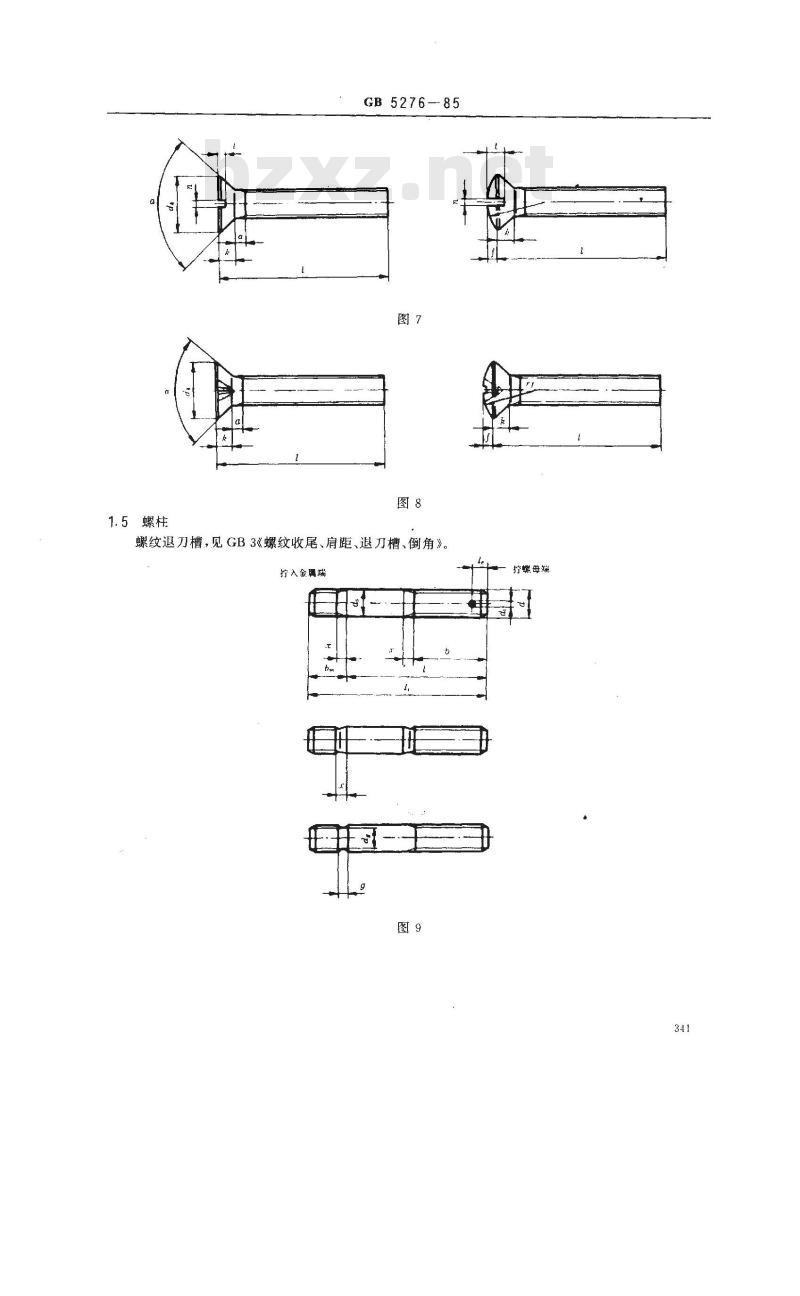

1.5螺柱
GB5276-85
螺纹退刀槽，见GB3《螺纹收尾、肩距、退刀槽、倒角》。拧入金属端
柠螺母端

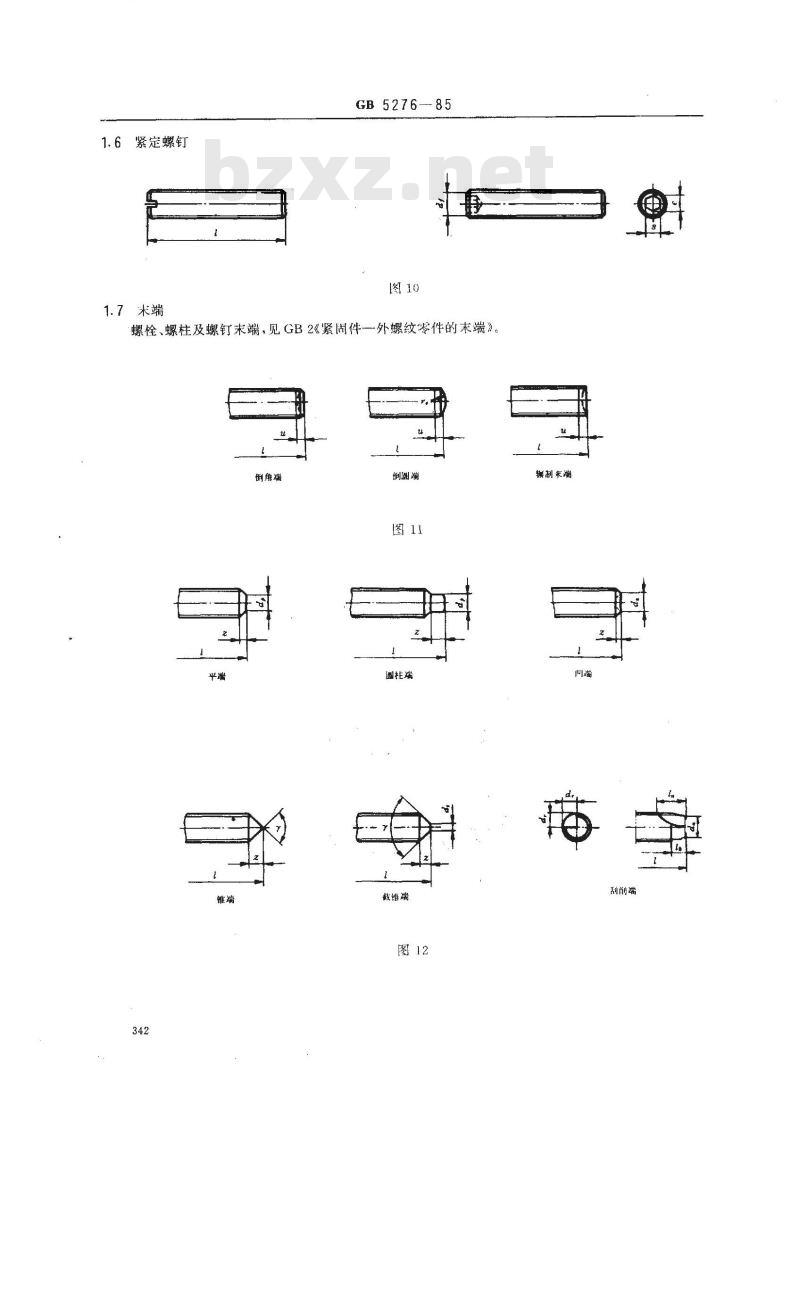

1.6紧定螺钉
GB5276-85
1.7米端
螺栓、螺柱及螺钉末端，见GB2《紧固件一外螺纹零件的末端》。倒角端
倒圆端
圆柱端
载锥端
镶制来端
刮酮端
1.8尺寸代号的标注内容
GB 527685
最末一扣完整螺纹至支承面的距离螺纹长度
螺柱(拧入金属端)的螺纹长度
垫圈部分的高度或法兰（或凸缘）的厚度螺纹基本大径(公称直径)
过渡圆直径
法兰(凸缘)直径
倒角面的直径
退刀槽（凹槽）直径
头部直径
开口销孔直径
刮削端直径
平端或圆柱端直径
刮削宽度www.bzxz.net
无螺纹杆径
截锥端直径
垫圈面(支承面)直径
凹端直径
对角宽度
半沉头球面(椭圆)部分的高度
退刀槽宽度
头部高度
扳拧高度
公称长度
开口销孔至螺纹末端的距离
过渡长度
最末--扣完整螺纹至支承面的距离开订销孔中心线至支承面的距离刮削端锥形部分的长度
刮削端的长度
无螺纹杆部长度
总长度
十字槽翼直径
开槽宽度
2螺母
2.1六角螺母
GB5276--85
头下圆角半径
末端倒圆半径
头部球面半径
对边宽度
扳拧部分的深度或开槽深度
不完整螺纹的长度
扳拧部分和支承面间的厚度或槽底与支承面间的厚度螺纹收尾长度
未端长度
沉头角
法兰角
2.2开槽和皇冠螺母
2.3尺寸代号的标注内容
GB5276—85
垫圈部分的高度或法兰（或凸缘）的厚度螺纹基本大径(公称直径)
沉孔直径
法兰(凸缘)直径
皇冠直径
支承面直径
对角宽度
螺母高度
扳拧高度
并槽宽度
对边宽度
底部厚度
法兰角
沉孔角
附加说明：
GB5276
本标准由中华人民共和国机械工业部提出，由机械工业部标准化研究所归口本标准由机械工业部标准化研究所负责起草。346
