【国家标准(GB)】沉头螺钉头部形状和测量

本网站发布时间： 2024-08-04 19:05:24

GB/T5279-1985
现行
　点击下载此标准

基本信息

标准号：
GB/T 5279-1985
标准名称：
沉头螺钉头部形状和测量
标准类别：
国家标准(GB)
英文名称：
Countersunk head screw head shape and measurement
标准状态：
现行
发布日期：
1985-08-01
实施日期：
1986-06-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
77.51 KB

标准分类号

标准ICS号：
机械系统和通用件>>紧固件>>21.060.10螺栓、螺钉、螺柱
中标分类号：
机械>>通用零部件>>J13紧固件

关联标准

替代情况：
GB 5749
采标情况：
≡ISO 7721-83

出版信息

页数：
4页
标准价格：
10.0 元

其他信息

首发日期：
1985-08-01
复审日期：
2004-10-14
起草单位：
机械委标准所
归口单位：
全国紧固件标准化技术委员会
发布部门：
中国机械工业联合会
主管部门：
中国机械工业联合会
相关标签：
沉头螺钉头部形状测量

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了开槽和十字槽沉头、半沉头螺钉及自攻螺钉的头部形状，并推荐了在相应的产品标准中应规定的测量方法。本标准等同采用国际标准ISO 7721—1983《沉头螺钉—头部形状和测量》。 GB/T 5279-1985 沉头螺钉头部形状和测量 GB/T5279-1985

标准内容

部分标准内容：

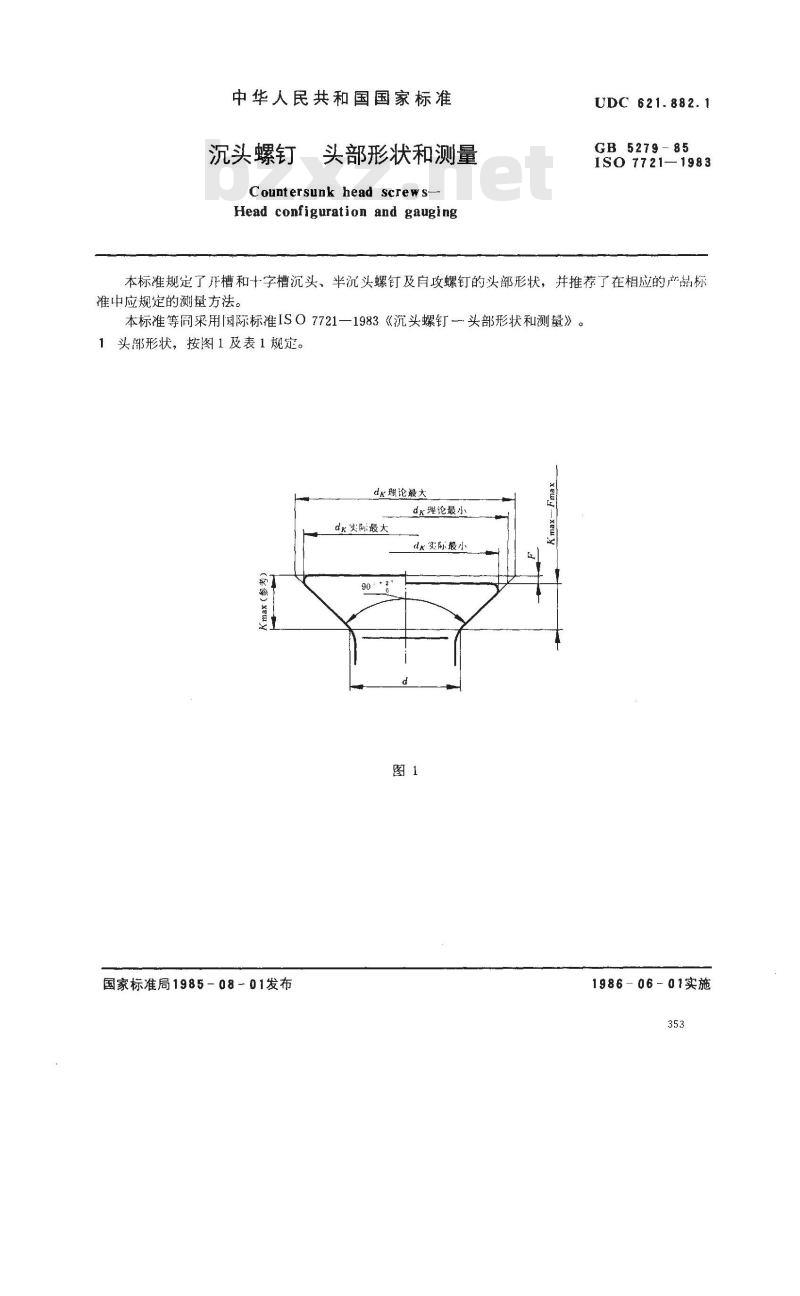

中华人民共和国国家标准
沉头螺钉
头部形状和测量
Countersunk head screws-
Head configuration and gaugingUDC 621.882.1
GB5279-85
ISO7721-1983
本标准规定了开槽和十字槽沉头、半沉头螺钉及自攻螺钉的头部形状，并推荐了在相应的产品标准中应规定的测量方法。

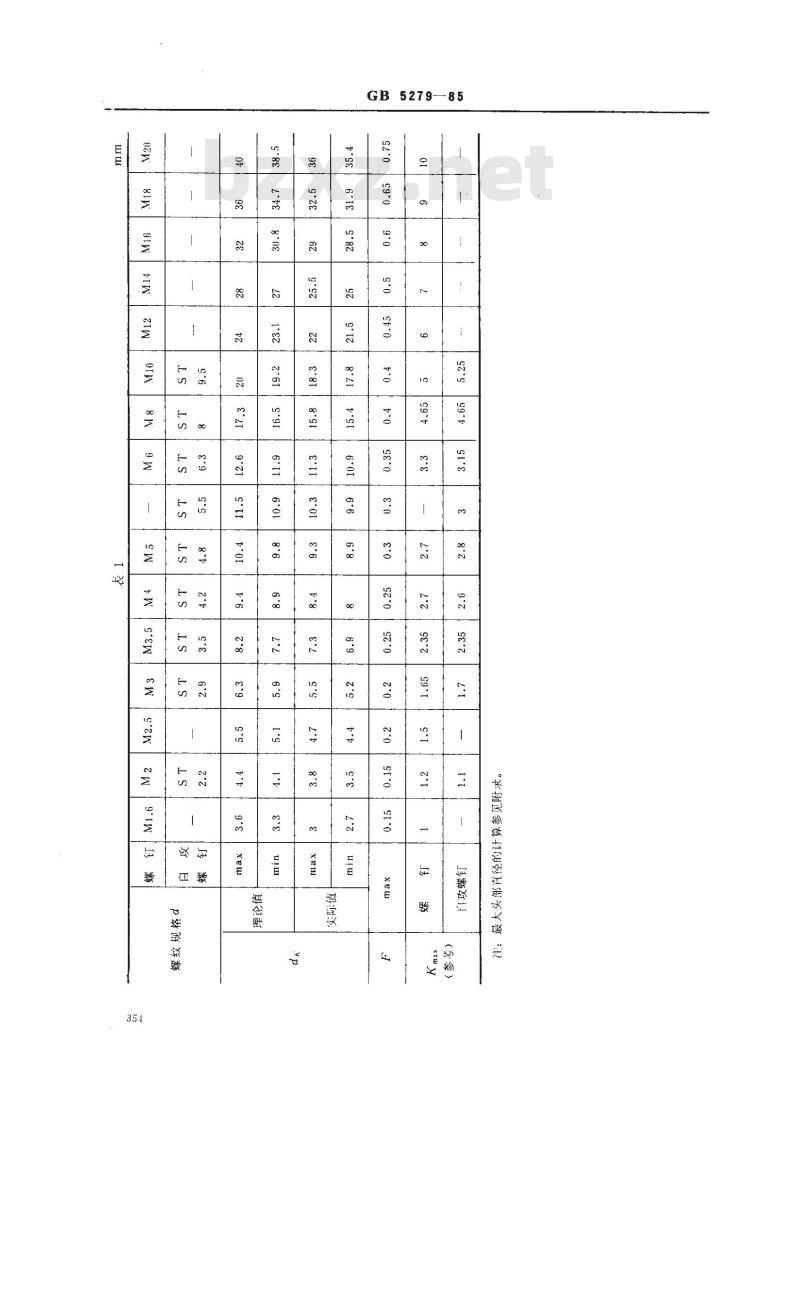

本标准等同采用际标准ISO7721—1983《沉头螺钉头部形状和测量》。1头部形状，按图1及表1规定。
dk理论最大
dk理论最小
dk实际最大
dk实际最小
国家标准局1985-08-01发布
1986-06-01实施
GB5279—85

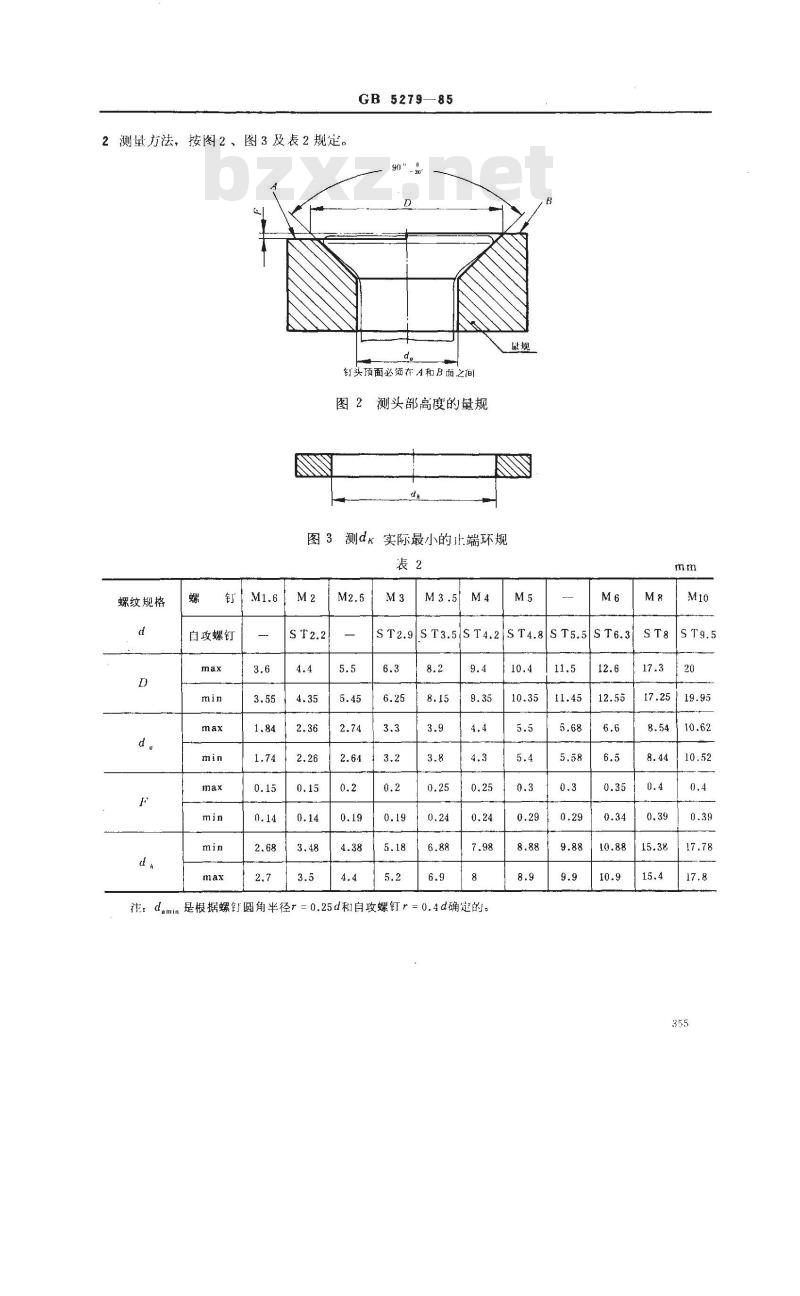

2测量方法，按图2、图3及表2规定。GB5279—85
钉头顶面必须在A和B面之间
测头部高度的量规
图3测dk实际最小的止端环规
螺纹规格
钉M1.6M2
自攻螺钉
S T4.2ST4.8S T5.5S T6.3
注：damin是根据螺钉圆角半径r=0.25d和自攻螺钉r=0.4d确定的。
B.5410.62
基本假设：
GB5279—85

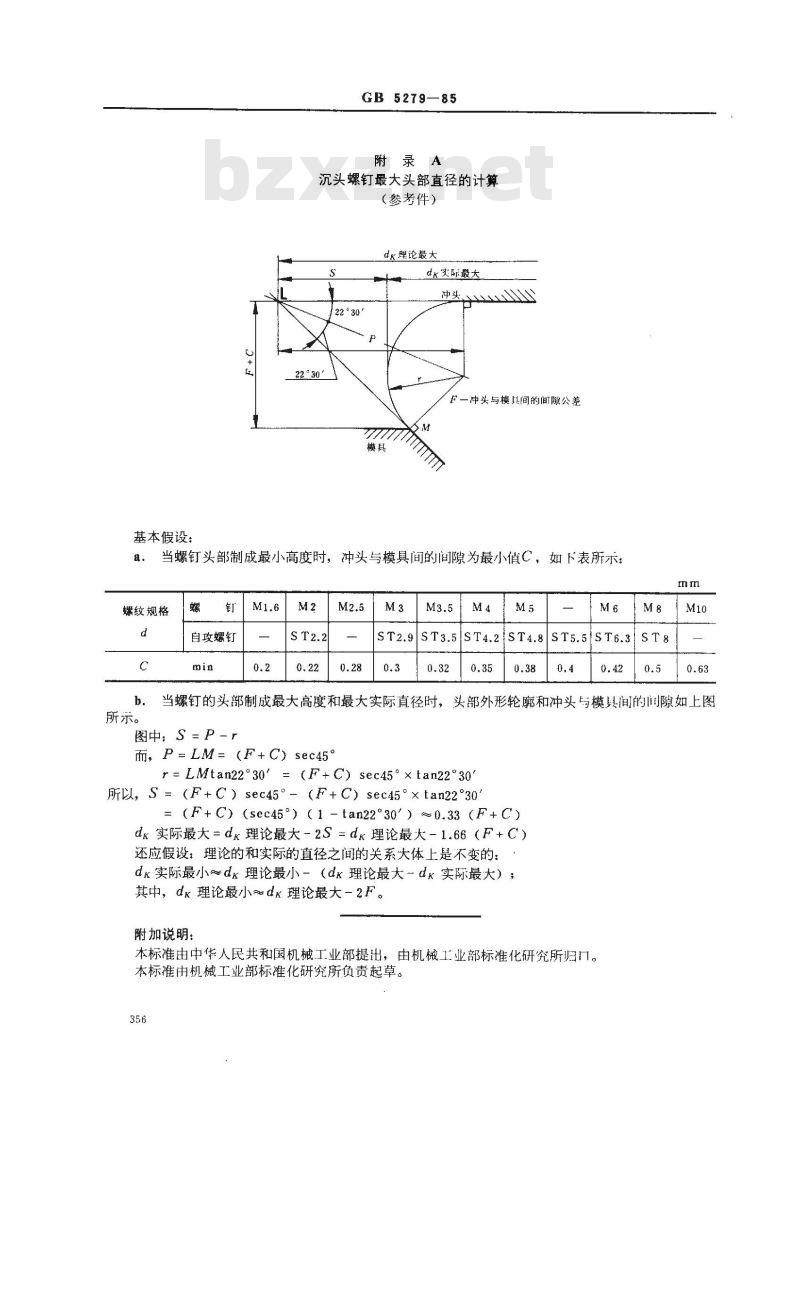

附录A
沉头螺钉最大头部直径的计算
（参考件）
dk理论最大
dx实际最大
冲头与模具间的间隙公差
当螺钉头部制成最小高度时，冲头与模具间的间隙为最小值C，如下表所示：
螺纹规格
自攻螺钉
ST4.2ST4.8
ST6.3/ST8
当螺钉的头部制成最大高度和最大实际直径时，头部外形轮廓和冲头与模具间的间隙如上图b.
所示。
图中：S=p-1www.bzxz.net
而, P= LM= (F+C) sec45°
r=LMtan22°30′ = (F+C) sec45°× tan22°30°所以，S=（F+C）sec45°-（F+C）sec45°×tan22°30= (F+C)(sec45°)(1-tan22°30')0.33 (F+C)dk实际最大=dk理论最大-2S=dk理论最大-1.66（F+C）还应假设：理论的和实际的直径之间的关系大体上是不变的：d实际最小dk理论最小－（d理论最大dk实际最大）其中，d理论最小～dk理论最大-2F。附加说明：
本标准由中华人民共和国机械工业部提出，由机械工业部标准化研究所归口。本标准由机械工业部标准化研究所负责起草。356
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
