【国家标准(GB)】 合成纤维渔网片断裂强力与断裂伸长率试验方法

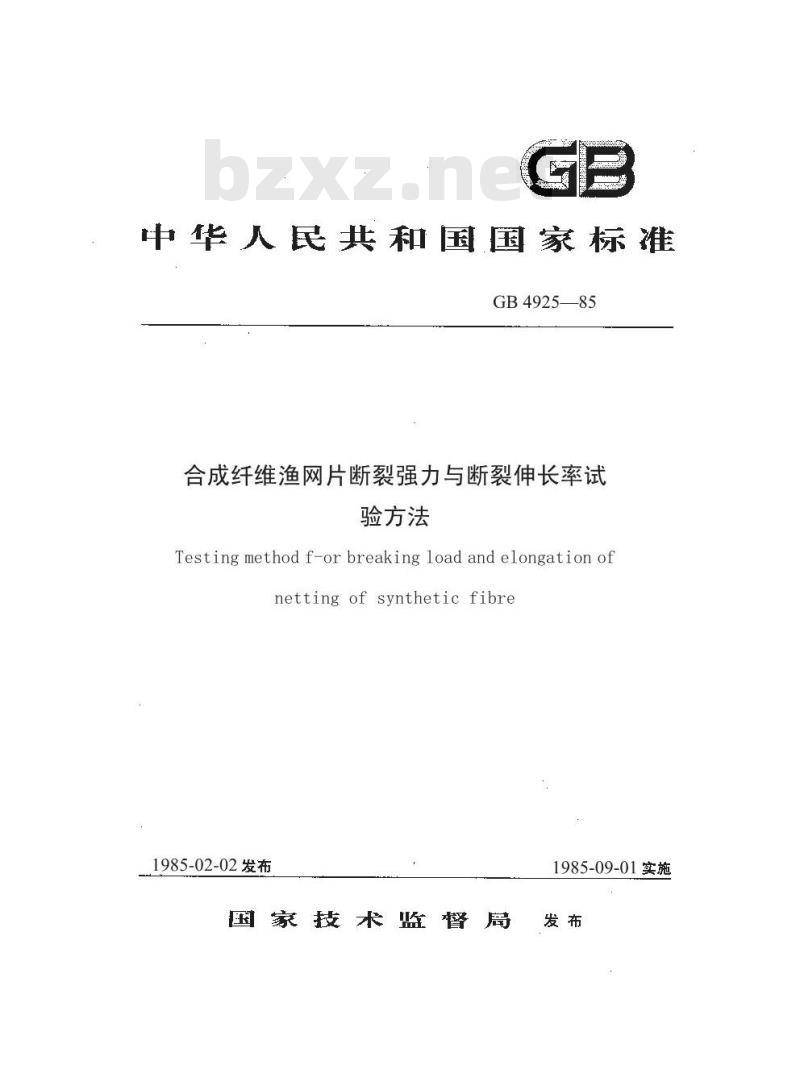

中华人民共和国国家标准
GB4925-85
合成纤维渔网片断裂强力与断裂伸长率试验方法
Testing method f-or breaking load and elongation ofnetting of synthetic fibre
1985-02-02发布
国家技术监督局
1985-09-01实施
中华人民共和国国家标准
合成纤维渔网片断裂强力与断裂伸长率试验方法
Testing method f-or breaking load and elongation ofnetting of synthetic fibre
GB4925—85
本标准规定了合成纤维渔网片的网片断裂强力、网片撕裂强力、网目断裂强力及网片断裂伸长率的试验方法。
1名词解释
1.1干态试样：将试样放置在标准夫气条件的试验室内（温度20主2℃以上，该试样即为干态试样。
相对湿度6367%），平衡24h
1.2湿态试样：将试样放置在水温为20土2℃的水中浸24h以上，该试样即为湿态试样，1.3插抢网片纵向：抢合的经线方向。1.4插抢网片横向：与经线穿插的纬线方向1.5平织网片纵向：编织的经线方向。1.6平织网片横向：编织的纬线方向2试验项目
2.1网片断裂强力与断裂伸长率
a.网片纵向干态断裂强力与断裂伸长率。b.网片纵向湿态断裂强力与断裂伸长率。c．网片横向干态断裂强力与断裂伸长率。d.网片横向湿态断裂强力与断裂伸长率bzw.cn
2.2插抢网片和平织网片的断裂强力与断裂伸长率a.网片纵向干态断裂强力与断裂伸长率。b.网片纵向湿态断裂强力与断裂伸长率。c.网片横向干态断裂强力与断裂伸长率。d.网片横向湿态断裂强力与断裂伸长率2.3网片撕裂强力

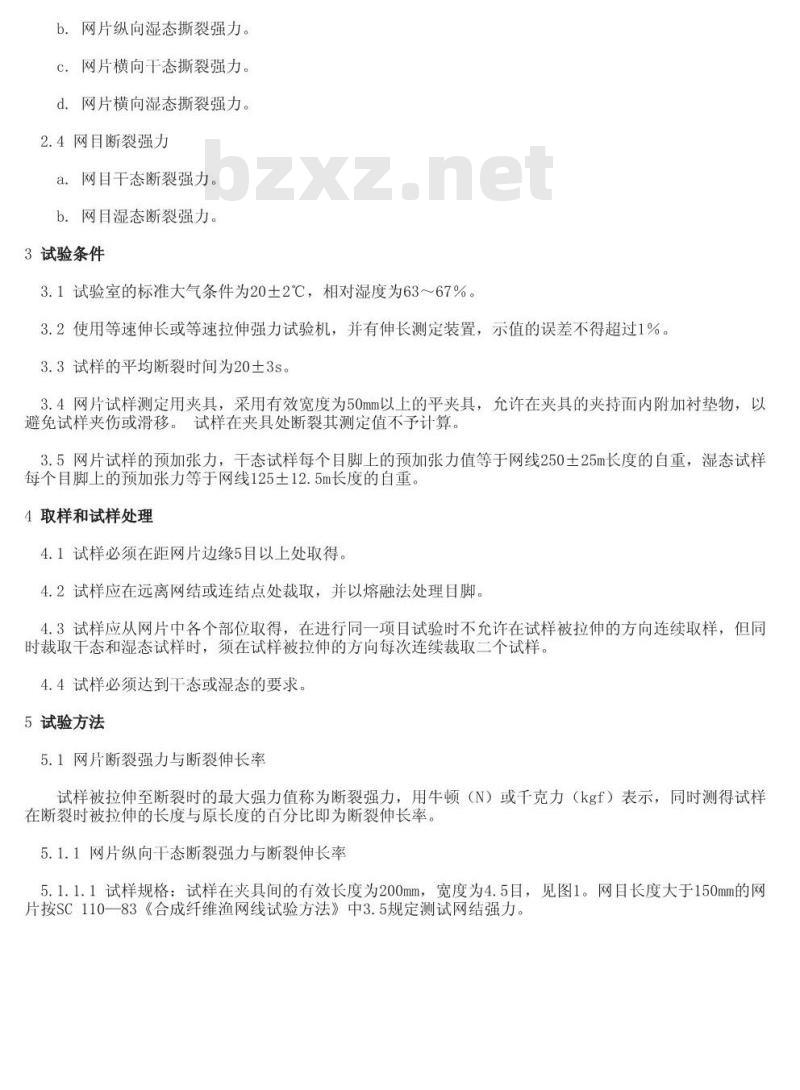

a.网片纵向干态撕裂强力。
b.网片纵向湿态撕裂强力。
c.网片横向干态撕裂强力。
d.网片横向湿态撕裂强力。
2.4网目断裂强力
a.网目干态断裂强力。
b．网目湿态断裂强力。
3试验条件
3.1试验室的标准大气条件为20土2℃，相对湿度为63～67%。3.2使用等速伸长或等速拉伸强力试验机，并有伸长测定装置，示值的误差不得超过1%。3.3试样的平均断裂时间为20土3s。3.4网片试样测定用夹具，采用有效宽度为50mm以上的平夹具，充许在夹具的夹持面内附加衬垫物，以避免试样夹伤或滑移。试样在夹具处断裂其测定值不予计算。3.5网片试样的预加张力，干态试样每个目脚上的预加张力值等于网线250土25m长度的自重，湿态试样每个目脚上的预加张力等于网线125土12.5m长度的自重。4取样和试样处理
4.1试样必须在距网片边缘5自以上处取得。4.2试样应在远离网结或连结点处裁取，并以熔融法处理目脚。4.3试样应从网片中各个部位取得，在进行同一项目试验时不允许在试样被拉伸的方向连续取样，但同时裁取干态和湿态试样时，须在试样被拉伸的方向每次连续裁取二个试样。4.4试样必须达到干态或湿态的要求。5试验方法
5.1网片断裂强力与断裂伸长率
试样被拉伸至断裂时的最大强力值称为断裂强力，用牛顿（N）或千克力（kgf）表示，同时测得试样在断裂时被拉伸的长度与原长度的百分比即为断裂伸长率。5.1.1网片纵向干态断裂强力与断裂伸长率5.1.1.1试样规格：试样在夹具间的有效长度为200mm，宽度为4.5目，见图1。网目长度大于150mm的网片按SC110—83《合成纤维渔网线试验方法》中3.5规定测试网结强力。502
5.1.1.2试验方法：将网片纵向干态试样的纵向一端平整地夹入上夹具，并使目脚互相毫紧，在试样下端加以预加张力后，夹入下夹具内，然后进行试验，测得断裂强力与断裂伸长率，测定次数不少于10次。5.1.2网片纵向湿态断裂强力与断裂伸长率5.1.2.1试样规格：同5.111
5.1.2.2试验方法：网片纵向湿态试样按5.1.1.2相同方法进行试验5.1.3网片横向干态断裂强力与断裂伸长率5.1.3.1试样规格：同5.1.1.1。D
5.1.3.2试验方法：将网片横向干态试样的横向一端平整地夹入上夹具，并使目脚互相靠紧，在试样下端加以预加张后，夹入下夹具内，然后进行试验，测得断裂强力与断裂伸长率，测定次数不少于10次。5.1.4网片横向湿态断裂强力与断裂伸长率5.1.4.1试样规格：同5.1.1.
5.1.4.2试验方法：网片横向湿态试样按5.1.3.2相同的方法进行试验。5.2插捻网片和平织网片的断裂强力与断裂伸长率5.2.1网片纵向干态断裂强力与断裂伸长率5.2.1.1试样规格：试样在夹具间的有效长度为200mm，宽为50m5.2.1.2试验方法：同5.1.1.2。5.2.2网片纵向湿态断裂强力与断裂伸长率5.2.2.1试样规格：同5.2.1.1。5.2.2.2试验方法：网片纵向湿态试样按5.1.1.2相同方法进行试验。5.2.3网片横向干态断裂强力与断裂伸长率5.2.3.1试样规格：同5.2.1.1。on
5.2.3.2试验方法：网片横向千态试样按5.1.3.2相同方法进行试验。5.2.4网片横向湿态断裂强力与断裂伸长率5.2.4.1试样规格：同5.2.1.1。5.2.4.2试验方法：网片横向湿态试样按5.1.3.2相同方法进行试验。5.3网片撕裂强力
试样上保留的网结或连结点，被全部撕裂时的最大强力值，用牛顿（N）或千克力（kgf）表示。5.3.1网片纵向干态撕裂强力

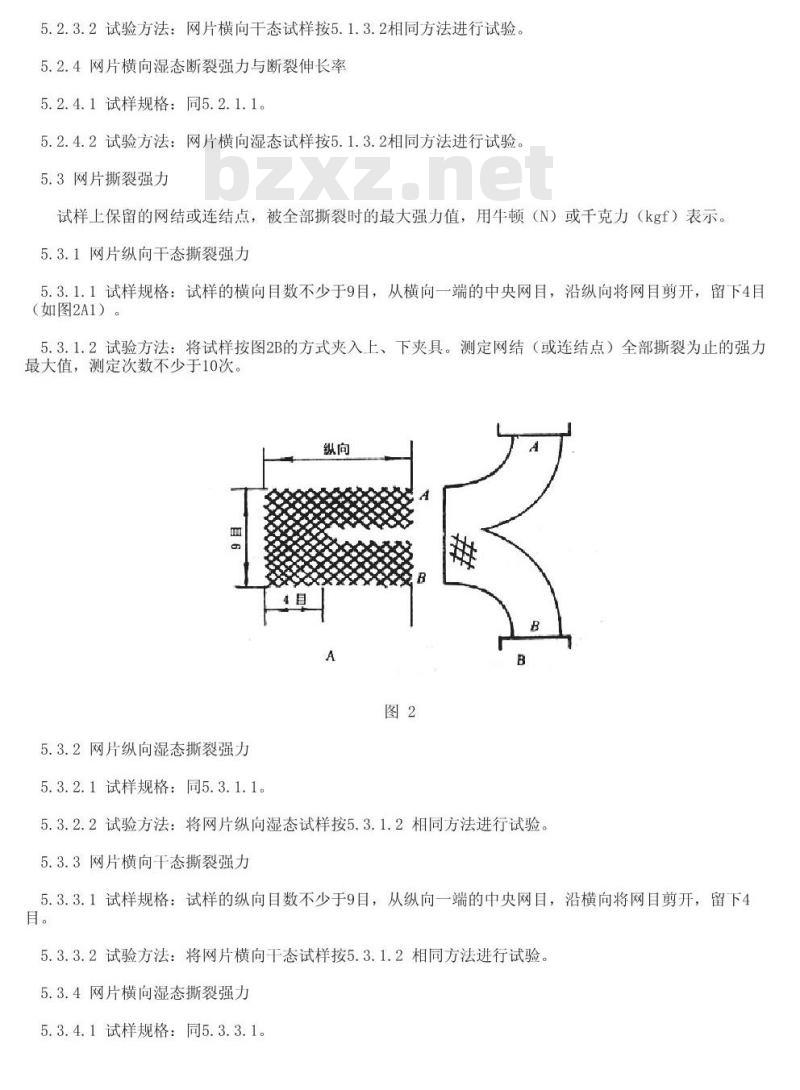

5.3.1.1试样规格：试样的横向目数不少于9目，从横向一端的中央网目，沿纵向将网目剪开，留下4目（如图2A1）。
5.3.1.2试验方法：将试样按图2B的方式夹入上、下夹具。测定网结（或连结点）全部撕裂为止的强力最大值，测定次数不少于10次。纵向
5.3.2网片纵向湿态撕裂强力
5.3.2.1试样规格：同5.3.1.1。图2
5.3.2.2试验方法：将网片纵向湿态试样按5.3.1.2相同方法进行试验。5.3.3网片横向干态撕裂强力
5.3.3.1试样规格：试样的纵向目数不少于9目，从纵向一端的中央网目，沿横向将网目剪开，留下4目。
5.3.3.2试验方法：将网片横向干态试样按5.3.1.2相同方法进行试验。5.3.4网片横向湿态撕裂强力
5.3.4.1试样规格：同5.3.3.1。5.3.4.2试验方法：网片横向湿态试样，按5.3.1.2相同方法进行试验。5.4网目断裂强力
单个网目被拉伸至断裂时的最大强力值，用牛顿（N）或千克力（kgf）表示。5.4.1网目于态断裂强力
5.4.1.1试样规格：单个网目。网目长度小于15mm时，可裁取3×3目的试样，用中央一网目作为单个网自进行试验。
5.4.1.2试验方法：将单个网目的干态试样钩入钢质钩子进行试验（如图3A），当网目长度过小，钩子无法钩入网时，可用同种材料，适当粗度的网线连接网目（如图3B），然后进行试验，测定时网结松弛，线头滑脱或不在网结处断裂的试验无效。测定次数不少于20次。图3
5.4.2网目湿态断裂强力
5.4.2.1试样规格：同5.4.1.1。5.4.2.2试验方法：将网目湿态试样按5.3.1.2相同方法进行试验。6数据处理与结果表示
6.1各项目的数据用测定值的算术平均值表示，有效数三位，并按数字修约规则进行处理。6.2测定值应进行不匀率的计算，计算公式如下：，=2-100%
式中：H—不匀率；
X一一全部试验数据的算术平均值：1—小于x的各个数的算术平均值；数值小于x的数据总个数；
试验数据的总个数。
褐蝎17bzW.cn脆黛褐關种干褐頔紅衰科5鳍湖
17izw.com脆黛蜂
醫种沃粹架鹉羲免费标准下载网bzxz
1桌颗60翼
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
