日用陶器透气性测定方法
Standard test method for permeablity gasof pottery ware of daily useUDC 666.64 : 539
GB4736—84
本标准适用于在室温下测定日用陶、细陶、精陶器制品的透气性，也可用来测定耐火制品、建筑陶瓷、多孔陶瓷等。
日用陶器透气性，系指在一定压差下，日用陶器制品能够通过气体的能力。不法是在试样两端施以三个不同压差，用转子流量计测量通过试样的氮气流鼠，然后安达西定律让算透度。
注：术标准考志到了气体的动力括度，因此所得结果不可直接与没有考虑气体动力粘度的方法所得的结果相比较。
2设备及用

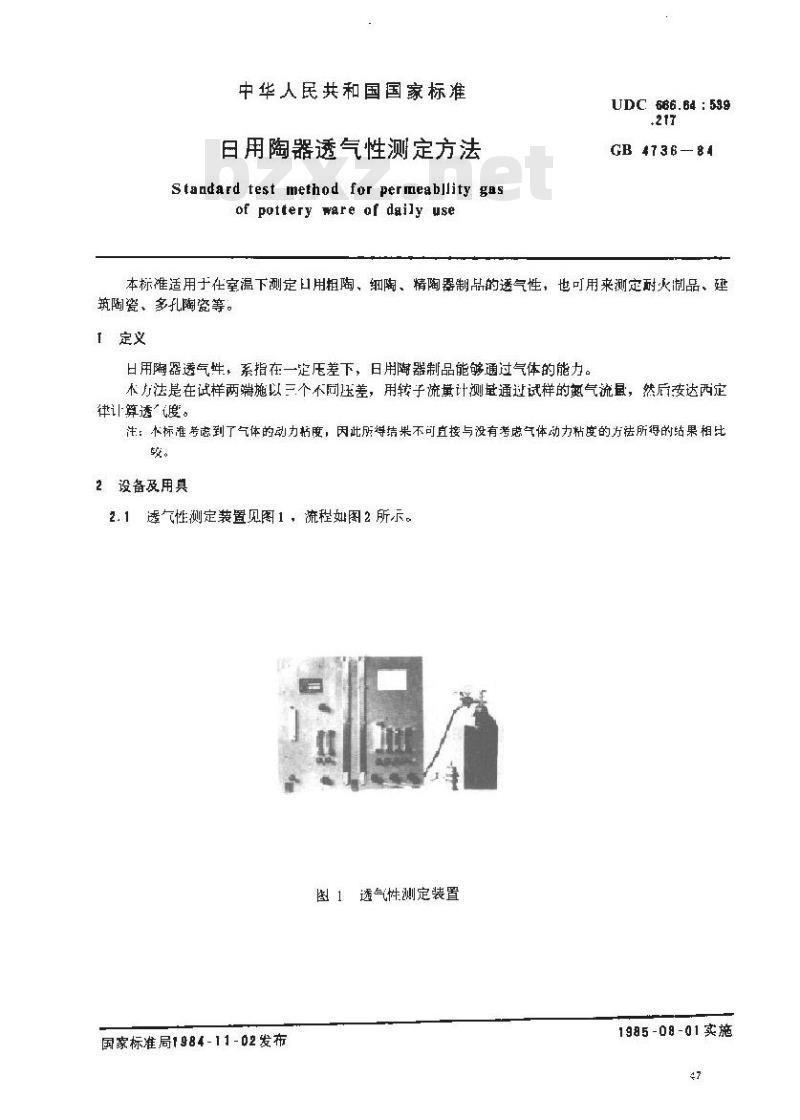

2.1透气性测定装置见图1，流程如图2所示。图1透气性测定装置
国家标准局1984-11-02发布
1985-08-01实施
GB 4736—B4

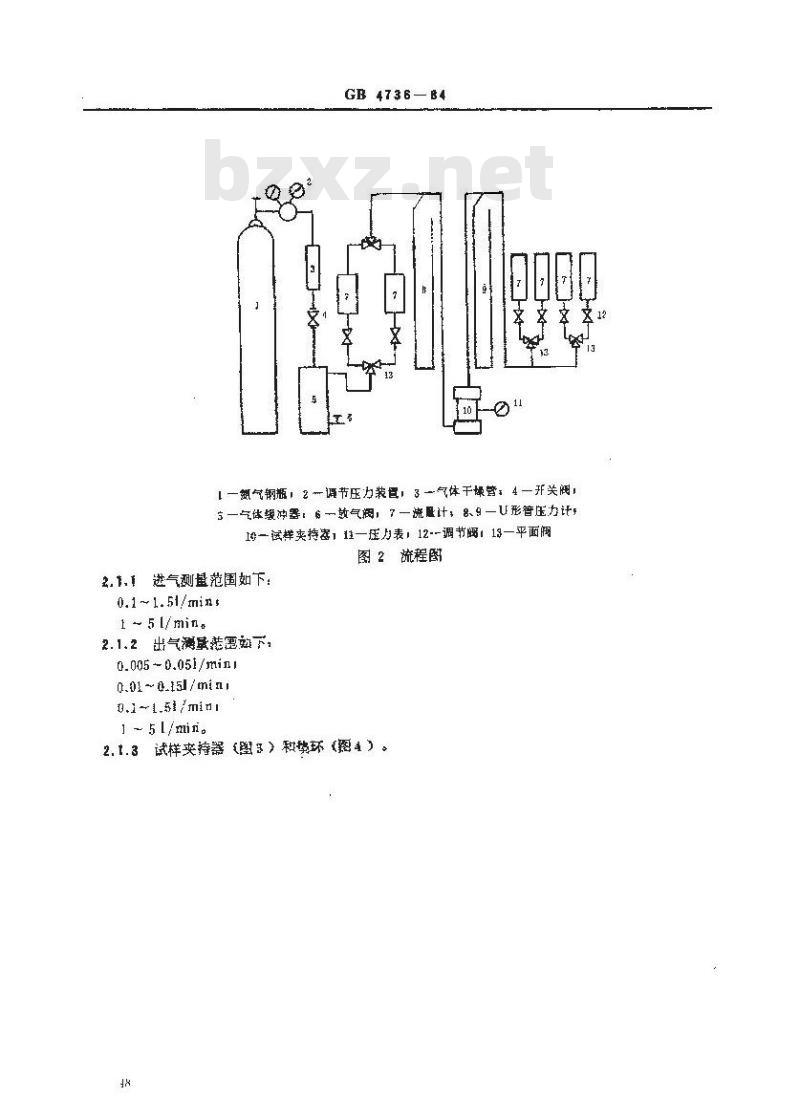

1一算气钢瓶，2一调节压力装包：3一气体千像管：4一开关阀：3—气体缓冲器：6—效气阀，7—洗虚计，8、9U形管压力计10—试样夹持客，11—压表，12--调节竭！13—平面阀图2流程
2.1.1进气测量范国如下：
0.1~1.51/mins
1 ~ 5 l/min
2.1.2出气满或装恶效下，
0.005-0.051/minl
0.01~n.151/minl
0.1~1.51/minl
1 51/min。
2.t.3试样夹持器（3）和势环（图4）样幽

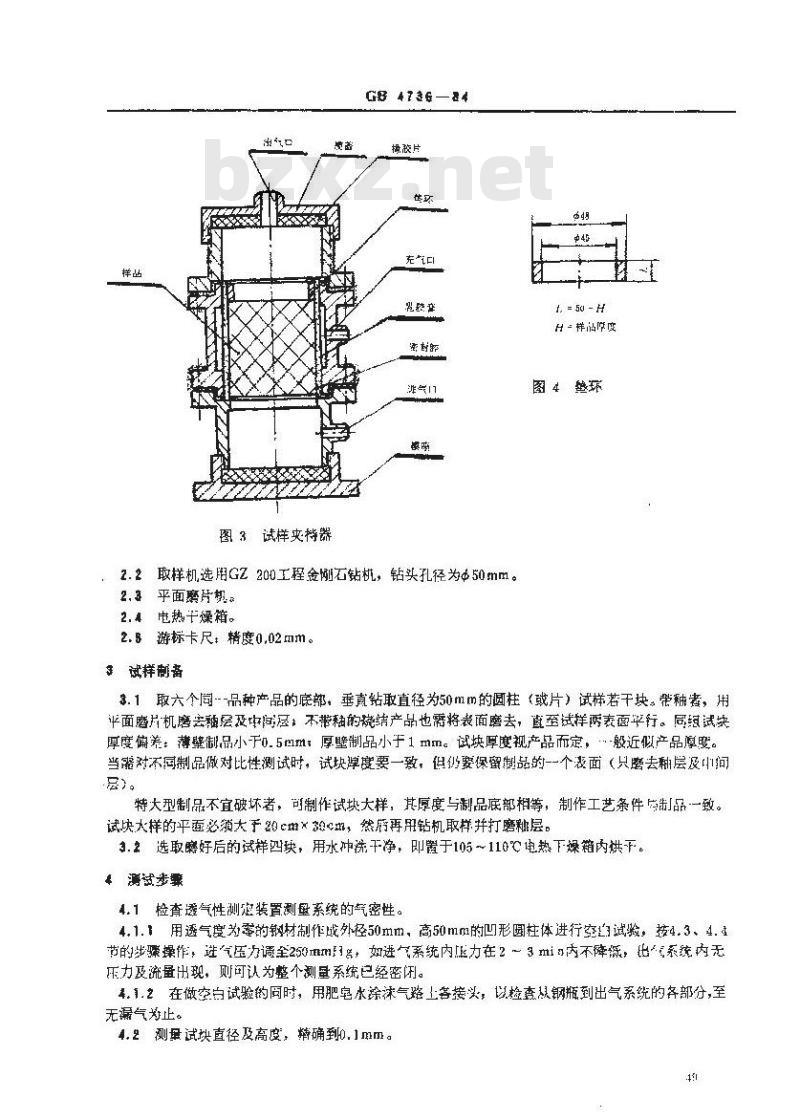

图3试样夹持器
GB 47364
摄液片
2.2取样机选用G200工程金例石钻机，钻头孔径为50mm。2.3平面磨片机。
2. 4 电热干燥箱。
2.5游标卡尺，精度0.02mm。
试样制备
1. = 50 - H
H-样品学度
图4垫环
3.1取六个同--品种产品的底部，垂真钻取直径为50mm的圆柱（或片）试样若干块。带釉者，用平面磨用机磨宏轴层及中间层不带种的烧结产品也需将表面磨去，直至试样两表面平行。同组试块厚度偏差：薄整制品小于0.5mm：厚壁制品小于1mm。试块厚度视产品而定，般近似产品厚度。当露对不同制品做对比性测试时，试块谭度要一致，但仍要保留制品的-一个表面（只去釉层及中间特大型制品不宜破坏者，可制作试块大样，其厚度与制品底部相等，制作工艺条件虑制[品一致。试块大样的平面必须大于，然后再用钻机取样并打磨釉层。3.2选取磨好后的试样四块，用水冲洗干净，即置于105～110℃电热下燥箱内烘下。4测试步票
4.1检查透气性测起装置测盘系统的气密性。4.1.1用透气度为零的钢材制作成外轻50mm，高50mm的凹形圆柱体进行空试验，按4.3、4.4节的步骤操作，进气压力调全250m用%，如进气系统内力在2～3mi内不降概，出系统内无压力及流量出现，则可认为整个测量系统已经密闭。4.2在做空自试验的同时，用肥皂水途袜气路上各接，以检变双钢瓶到出气系统的各部分，至无漏气止。
4.2测量试块直径及高度，精确到0.1mm。4
4.3装样
GB 4736--84
4.3.1将试块放人试样夹持器中部的密封腔中，若试块厚度小于50mm时，可加垫环调整高至接近50mm
4.3.2用打气筒充气，使密封腔的乳胶衬套紧紧地裹住试样，以密封试样侧表面。密封腔内压力控制在t.5kgf/cm*左有。
4.9.3旋上模座、模盖，接上进、出气管道，即可开始测定。4.4调节进系统
4..1打开氢气钢瓶旋塞，调节输出气压到3kgf/cm2左右。4.表.2接通开关阀，便缓冲器充气。4.4.3打开平面阅门及微调节阀，从大到小选择合适的进气流显计（选用接近满刻度的那支流量让）。
4.5调节出气系统
打丹平面阀门及微量调节阀，从大到小选择合适的出气流孟计（选用几乎能到达满刻度的那支流凰）
4.6待进气、出气系统稳定后，记录进、出气系统的压力、流量和测定时的温度。每一试块，至少在二个不同压差下测定。也可在同一支压力计上接进、出气管道，直接测出压差。压差大时用水银压力计，压差小时用水柱压力计。5结果计算

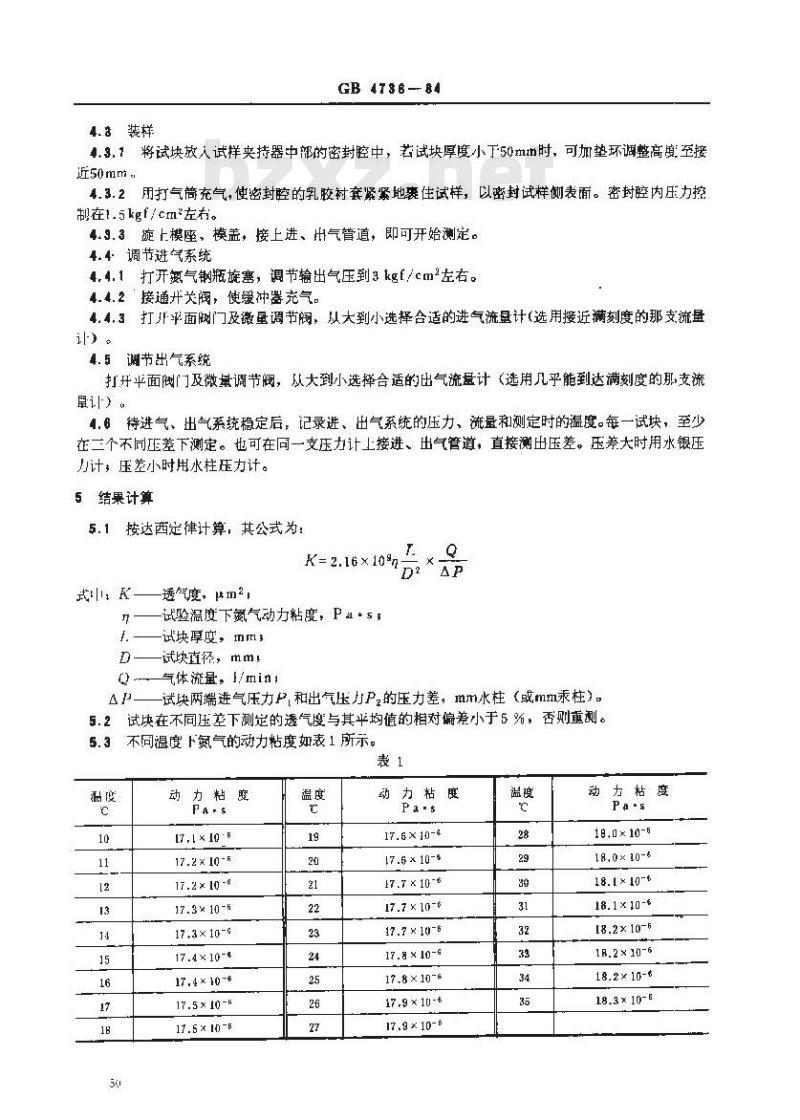

按达西定律计算，其公式为：
K= 2.16×10°m
式，K
透气度，μm2，
-试险温度下氮气动力粘度，Pa·s，试块厚度，mm，
试块直径，mm，
气体流量，I/min;
试块两端进气压力P和出气压力P，的压力差，mm水柱（或mm汞柱）。试块在不同压差下测定的透气度与其平均值的相对偏差小于6%，否则重测。不同温度下氮气的动力粘度如表1所示。表1
动力粘眶
[7, 1 × 10 6
17.2 ×10 -6
17.2 × 10 -6
17.3×10-6
17.3×10-G
17.4×10-#
17.4×10-*
17.5 × 10 -h
17.5 ×10 -6
动力粘度
17.6×10-6
17.6 × 10-5
17.7 × 10 -*
17.7 ×10-6
17.7 × 10-6
17.8×10-6
17.8×10-4
17.9×10-6
17.9 × 10-6
动力粘度www.bzxz.net
18,0×10-5
18.0×10-6
18. 1 × 10-6
18.1×10-6
[8.2× 10-6
18.2×10-6
18.2×10-6
18.3×10-6
6记录及报告

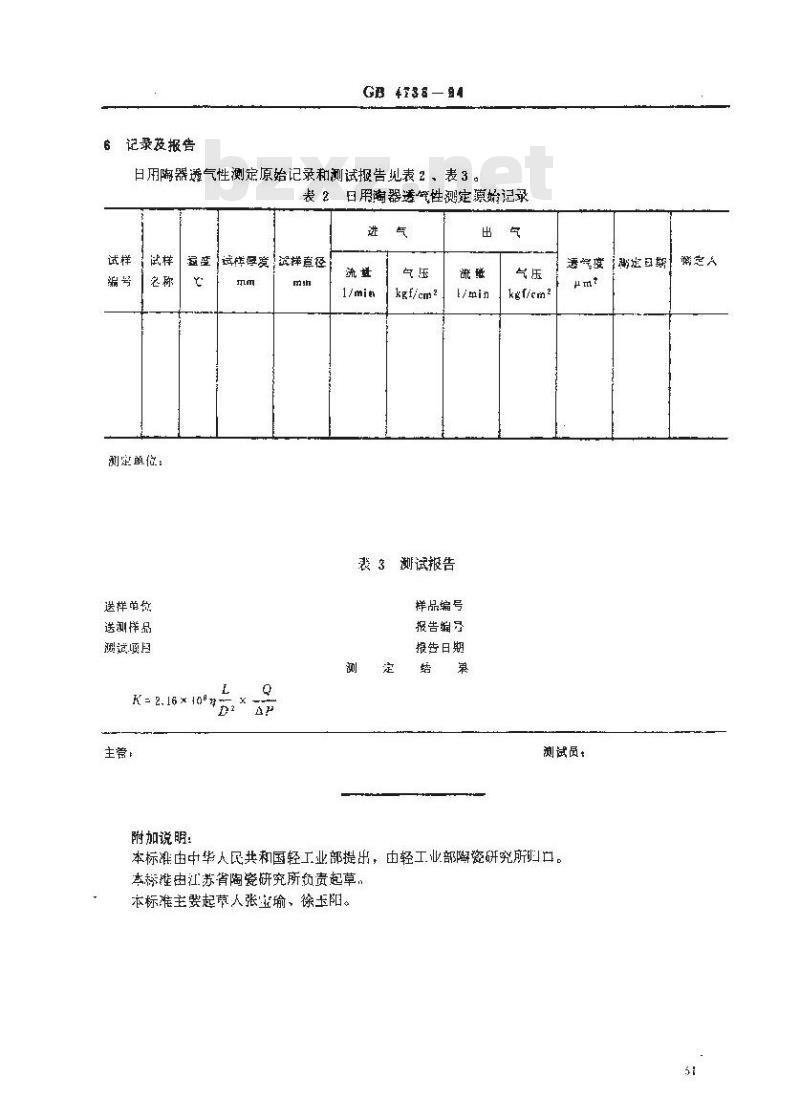

日用随器透气性测定原始记录和测试报告见表2、表3。表2日用离器透性定始记录
测定单位：
送祥总您
送测样品
谢试项目
试拌真径
试祥迎察
K=2.16×10mm
主营：
附加说眠：
kgf/cm2
l/单in
表3谢试报告
样品编号
报告编号
报告日期
kgfiem2
潮定人
测试员
本标准由中华人民共和国轻工业部提出，由轻工业部研瓷研究所叫口。本标旌由江苏省陶瓷研究所负责起草，本标淮主起草人张宝瑜、徐玉阳。
