【国家标准(GB)】 压铸模零件 第14部分: 限位钉

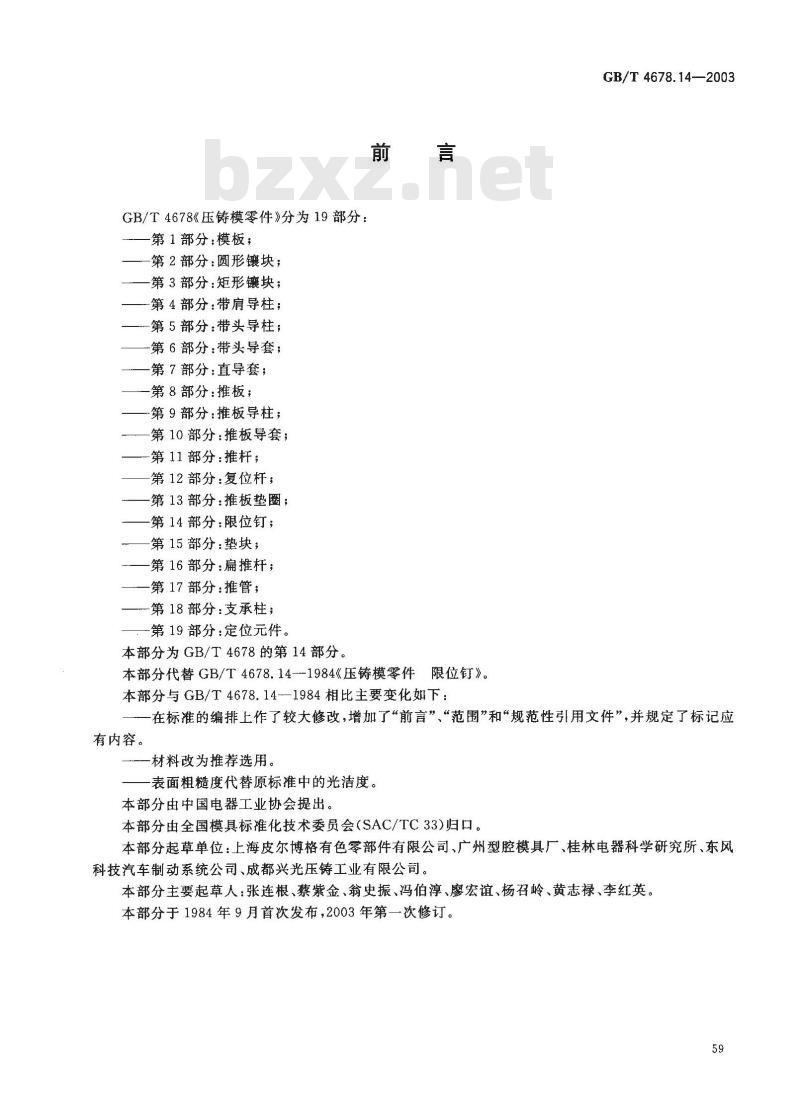

GB/T4678《压铸模零件》分为19部分：-第1部分：模板；
第2部分：圆形镶块；
第3部分：矩形镶块；
第4部分：带肩导柱；
一第5部分：带头导柱；
-第6部分：带头导套；
一第7部分：直导套；
一第8部分：推板；
第9部分：推板导柱；
第10部分：推板导套；
第11部分：推杆；
第12部分：复位杆；
第13部分：推板垫圈；
-第14部分：限位钉；
第15部分：垫块；
-第16部分：扁推杆；
一第17部分：推管；
-第18部分：支承柱；
一第19部分：定位元件。
本部分为GB/T4678的第14部分。前言
本部分代替GB/T4678.14--1984《压铸模零件限位钉》。本部分与GB/T4678.14—1984相比主要变化如下：GB/T 4678.14—2003
在标准的编排上作了较大修改，增加了“前言”“范围”和“规范性引用文件”，并规定了标记应有内容。
一材料改为推荐选用。
表面粗糙度代替原标准中的光洁度。本部分由中国电器工业协会提出。本部分由全国模具标准化技术委员会（SAC/TC33)归口。本部分起草单位：上海皮尔博格有色零部件有限公司、广州型腔模具厂、桂林电器科学研究所、东风科技汽车制动系统公司、成都兴光压铸工业有限公司。本部分主要起草人：张连根、蔡紫金、翁史振、冯伯淳、廖宏谊、杨召岭、黄志禄、李红英。本部分于1984年9月首次发布，2003年第一次修订。59
GB/T4678.14--2003
1范围
压铸模零件第14部分：限位钉
本部分规定了压铸模用限位钉的尺寸规格和公差。本部分适用于压铸模所用的限位钉。本部分还给出了材料指南和硬度要求，并规定了限位钉的标记。2 规范性引用文件
下列文件中的条款通过GB/T4678的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T46792003压铸模零件技术条件3尺寸规格
见图1、表1。
表面粗糙度以微米为单位
未注表面粗糙度Rα=6.3μm；未注倒角1mmX45。a砂轮越程槽，

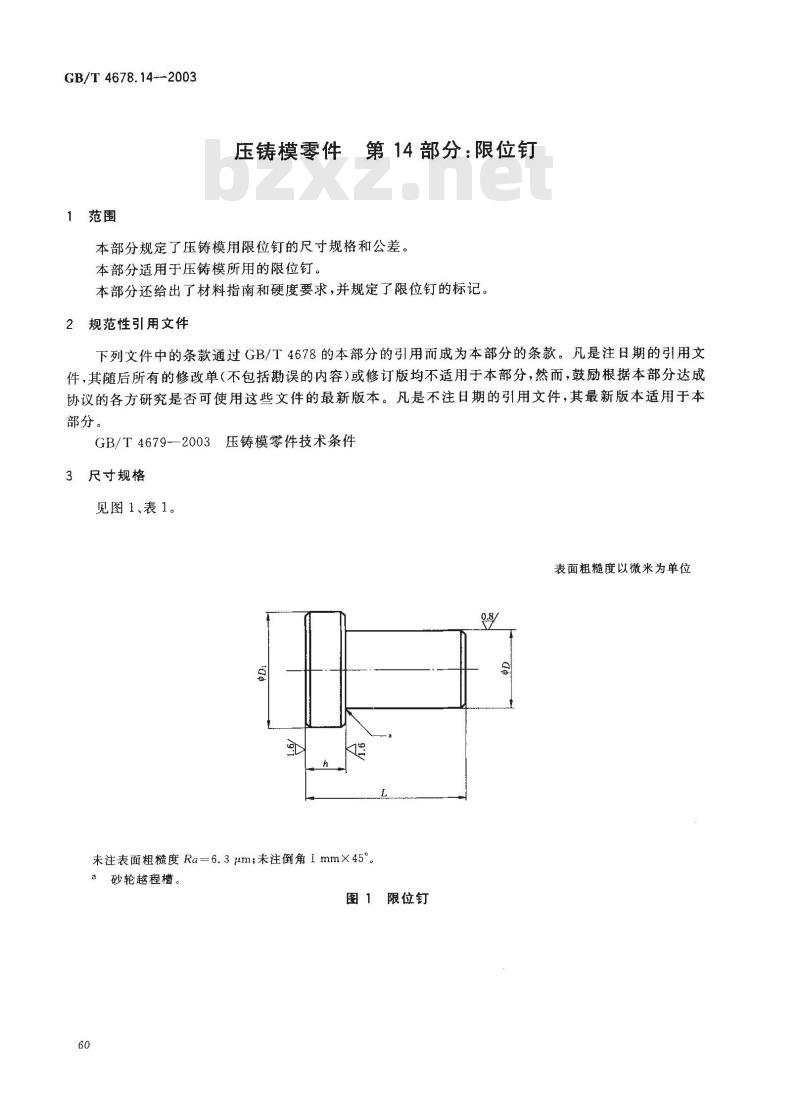

图1限位钉
材料和硬度
材料由制造者选定，推荐采用45钢。硬度 40 HRC～45 HRC。
5技术要求
应符合GB/T4679--2003的规定。6标记
按本部分的限位钉应有下列标记：a）限位钉；
限位钉直径D,以毫米为单位；
限位钉长度h，以毫米为单位；

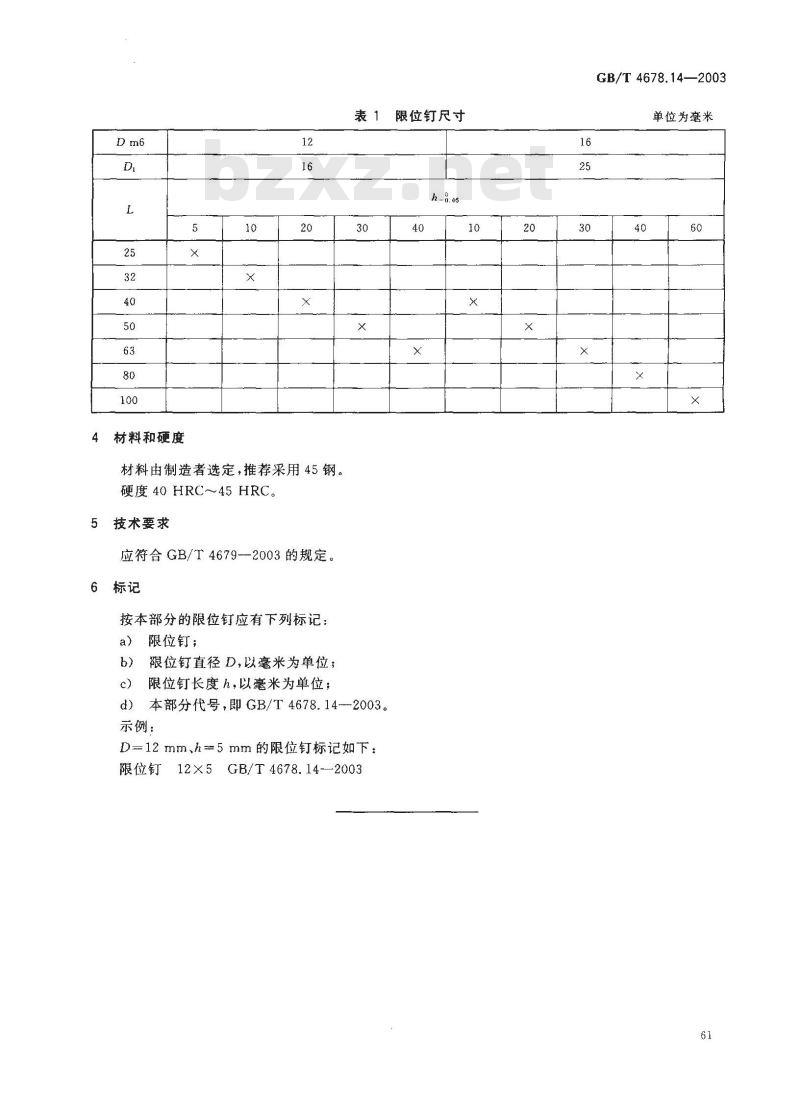

表1限位钉尺寸
d）本部分代号，即GB/T4678.14-2003。示例：
D一12 mm、h=5mm的限位钉标记如下：限位钉12X5GB/T4678.14—2003
GB/T 4678.14—2003免费标准下载网bzxz
单位为毫米
