【国家标准(GB)】 压铸模零件 第12部分: 复位杆

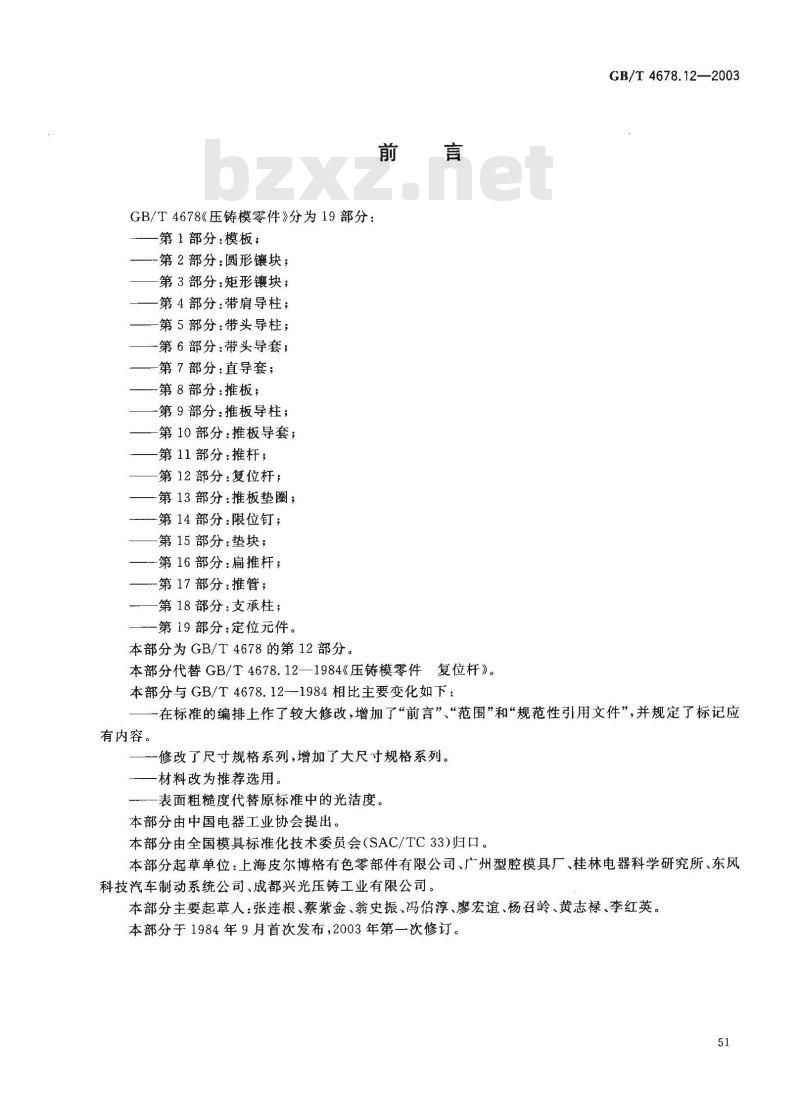

GB/T4678《压铸模零件》分为19部分：第1部分：模板；
第2部分：圆形镶块；
第3部分：矩形镶块；
第4部分：带肩导柱；
第5部分：带头导柱；
一第6部分：带头导套；
第7部分：直导套；
一第8部分：推板；
一第9部分：推板导柱；
一第10部分：推板导套；
第11部分：推杆；
第12部分：复位杆
-第13部分：推板垫圈；
-第14部分：限位钉；
第15部分：垫块；
第16部分：扁推杆；
第17部分：推管；
——第18部分：支承柱；
第19部分：定位元件。
本部分为GB/T4678的第12部分。前言
本部分代替GB/T4678.12—1984《压铸模零件复位杆》。本部分与GB/T4678.12-1984相比主要变化如下：GB/T4678.12—2003
在标准的编排上作了较大修改，增加了“前言”“范围”和“规范性引用文件”，并规定了标记应有内容。
一修改了尺寸规格系列,增加了大尺寸规格系列。材料改为推荐选用。
表面粗糙度代替原标准中的光洁度。本部分由中国电器工业协会提出。本部分由全国模具标准化技术委员会（SAC/TC33)归口。本部分起草单位：上海皮尔博格有色零部件有限公司、广州型腔模具厂、桂林电器科学研究所、东风科技汽车制动系统公司、成都兴光压铸工业有限公司。本部分主要起草人：张连根、蔡紫金、翁史振、冯伯淳、廖宏谊、杨召岭、黄志禄、李红英。本部分于1984年9月首次发布，2003年第一次修订。51
GB/T 4678.12—2003

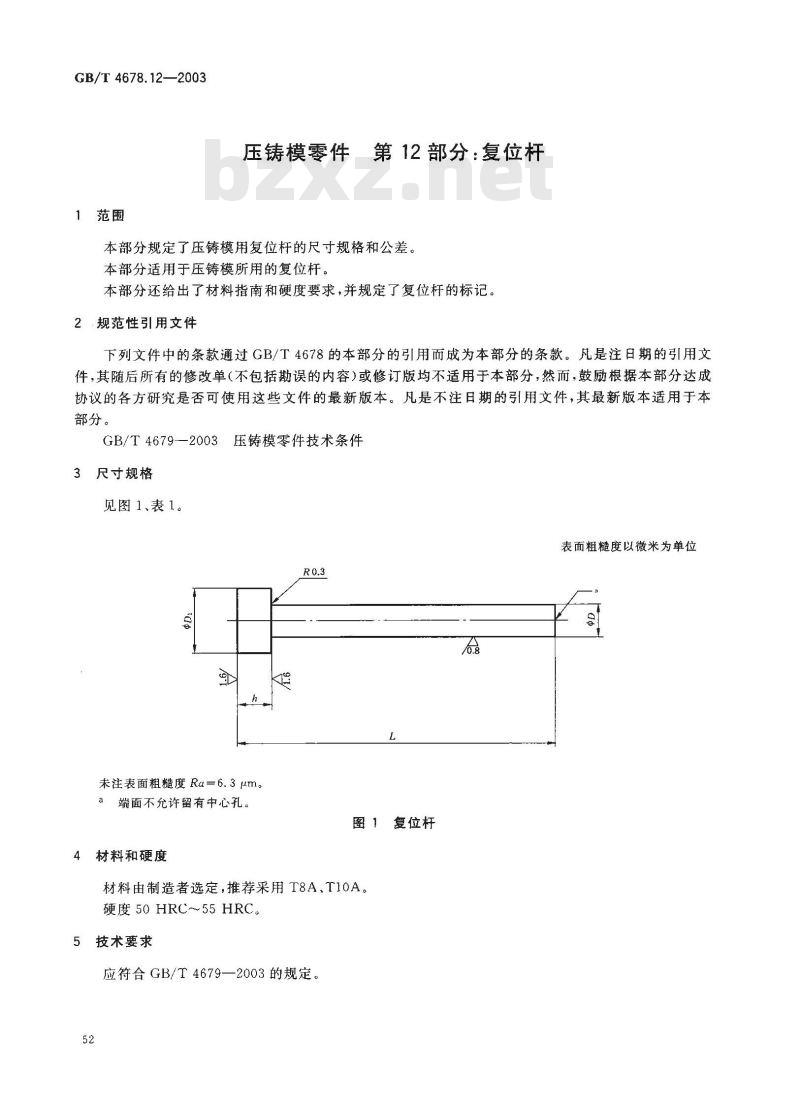

1范围
压铸模零件第12部分：复位杆
本部分规定了压铸模用复位杆的尺寸规格和公差。本部分适用于压铸模所用的复位杆。本部分还给出了材料指南和硬度要求，并规定了复位杆的标记。2.规范性引用文件
下列文件中的条款通过GB/T4678的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T4679-—2003压铸模零件技术条件3尺寸规格
见图1、表1。
表面粗糙度以微米为单位
未注表面粗糙度Ru=6.3μm。
端面不允许留有中心孔。
图1复位杆
4材料和硬度
材料由制造者选定，推荐采用T8A、T10A。硬度50HRC~55HRC。
5技术要求
应符合GB/T4679—2003的规定。52
按本部分的复位杆应有下列标记：a)
复位杆；
复位杆直径D，以毫米为单位；
复位杆长度L，以毫米为单位；
复位杆的头部厚度h，以毫米为单位；d)
本部分代号，即GB/T4678.12--2003。示例：
复位杆尺寸wwW.bzxz.Net
D一10 mm、L=80 mm、h=5 mm的复位杆标记如下复位杆10×80X5GB/T4678.12—200325
GB/T 4678.12—2003

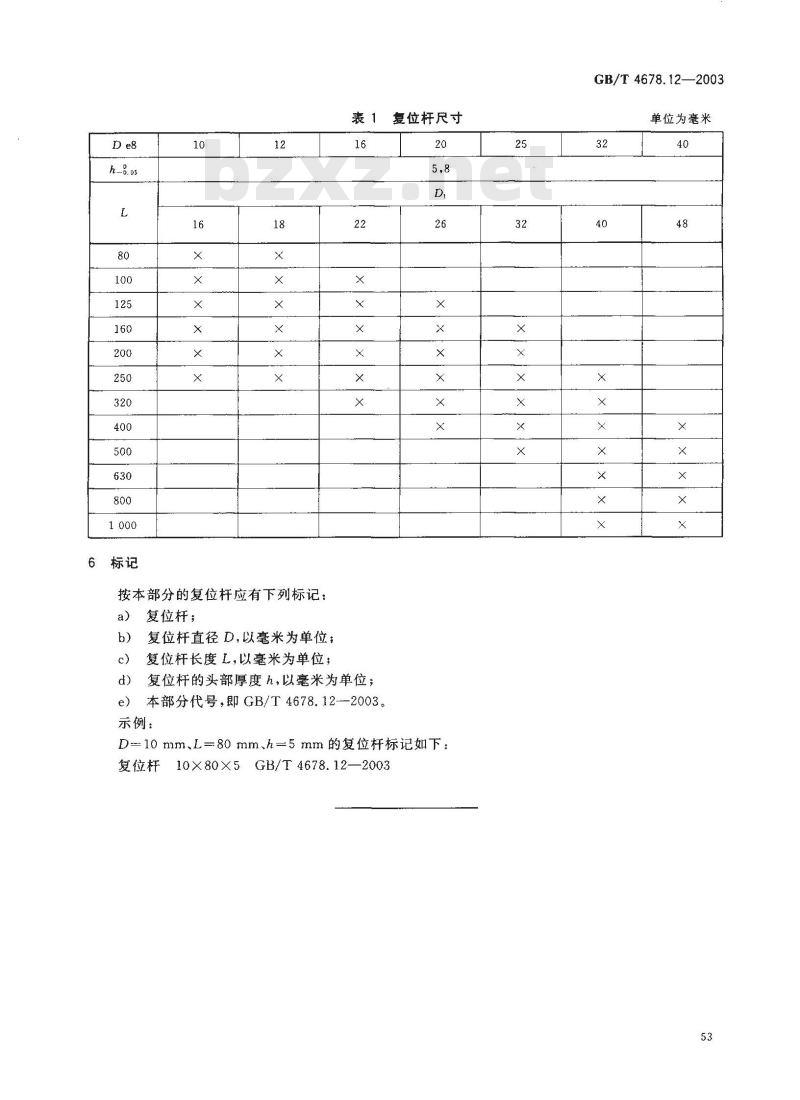

单位为毫米
