【国家标准(GB)】 压铸模零件 第7部分: 直导套

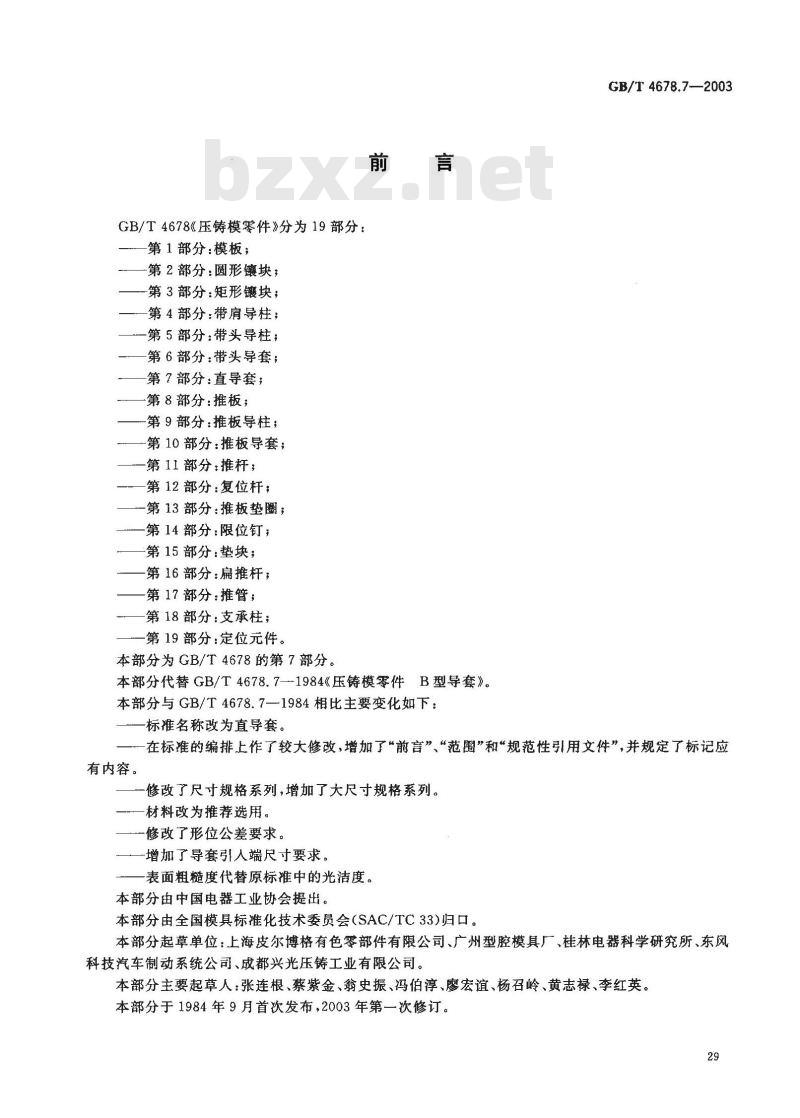

GB/T4678《压铸模零件》分为19部分：第1部分：模板；
第2部分：圆形镶块；
第3部分：矩形镶块；
第4部分：带肩导柱；
一第5部分：带头导柱；
第6部分：带头导套；
第7部分：直导套；
第8部分：推板；
第9部分：推板导柱；
第10部分：推板导套；
一第11部分：推杆；
第12部分：复位杆；
第13部分：推板垫圈；
第14部分：限位钉；
第15部分：垫块；
第16部分：扁推杆；
第17部分：推管；
第18部分：支承柱；
第19部分：定位元件。
本部分为GB/T4678的第7部分。
本部分代替GB/T4678.7--1984《压铸模零件B型导套》。本部分与GB/T4678.7—1984相比主要变化如下：标准名称改为直导套。
GB/T 4678.7-—2003
在标谁的编排上作了较大修改，增加了“前言”、“范围”和“规范性引用文件”，并规定了标记应有内容。
一修改了尺寸规格系列，增加了大尺寸规格系列。材料改为推荐选用。
修改了形位公差要求。
一一增加了导套引人端尺寸要求。表面粗糙度代替原标准中的光洁度。本部分由中国电器工业协会提出。本部分由全国模具标准化技术委员会（SAC/TC33)归口。本部分起草单位：上海皮尔博格有色零部件有限公司、广州型腔模具厂、桂林电器科学研究所、东风科技汽车制动系统公司、成都兴光压铸工业有限公司。本部分主要起草人：张连根、蔡紫金、翁史振、冯伯淳、廖宏谊、杨召岭、黄志禄、季红英本部分于1984年9月首次发布，2003年第一次修订。29
GB/T 4678.7—2003

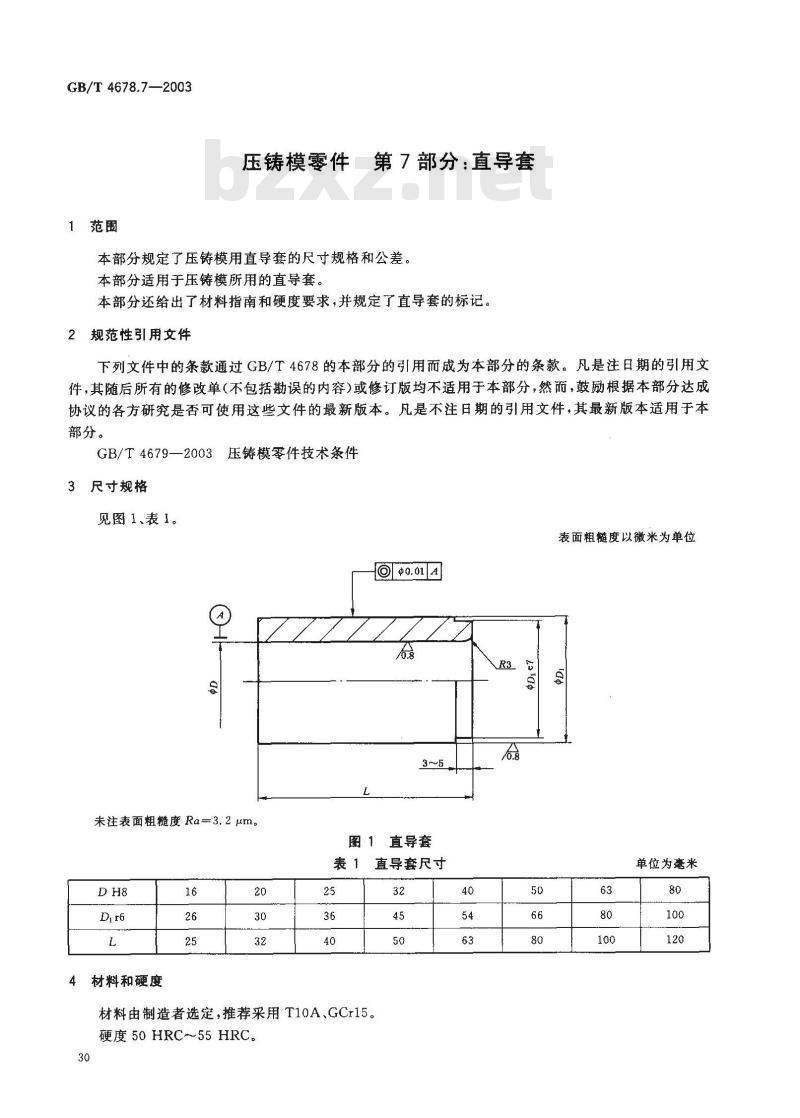

1范围
第7部分：直导套
压铸模零件
本部分规定了压铸模用直导套的尺寸规格和公差。本部分适用于压铸模所用的直导套。本部分还给出了材料指南和硬度要求，并规定了直导套的标记。2规范性引用文件
下列文件中的条款通过GB/T4678的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T4679—2003压铸模零件技术条件3尺寸规格
见图1、表1。
表面粗髓度以微米为单位
未注表面粗糙度Ra3.2μm。
图1直导套
直导套尺寸
材料和硬度
材料由制造者选定，推荐采用T10A、GCr15。硬度50HRC55HRC
单位为毫米

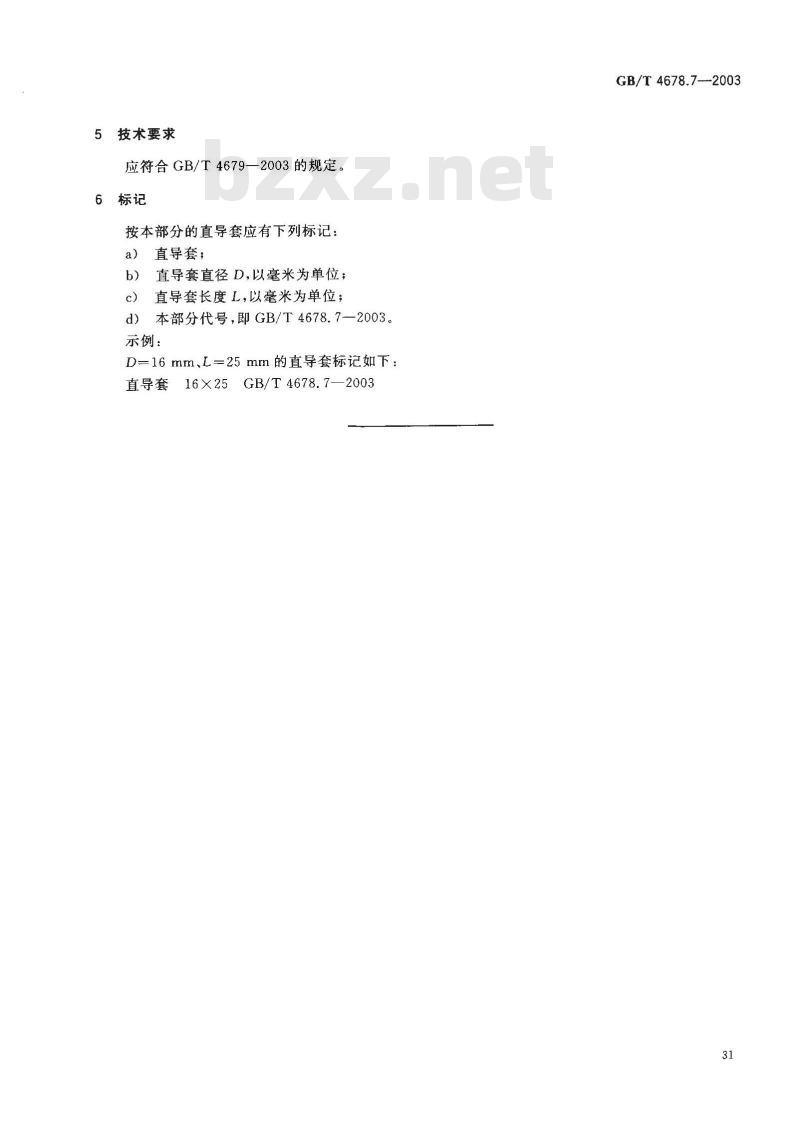

5技术要求下载标准就来标准下载网
应符合GB/T4679—2003的规定，标记
按本部分的直导套应有下列标记：直导套；
b）直导套直径D,以毫米为单位；c）直导套长度L，以毫米为单位；d）本部分代号，即GB/T4678.7—2003。示例：
D=16mm、L=25mm的直导套标记如下：直导套
5GB/T4678.7—2003
16×25
GB/T4678.7--2003
