【国家标准(GB)】压铸模零件第19部分: 定位元件

本网站发布时间： 2024-08-05 06:55:06

GB/T4678.19-2003
现行

基本信息

标准号：
GB/T 4678.19-2003
标准名称：
压铸模零件第19部分: 定位元件
标准类别：
国家标准(GB)
英文名称：
Die casting parts Part 19: Positioning elements
标准状态：
现行
发布日期：
2003-07-02
实施日期：
2004-03-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
52.04 KB

标准分类号

标准ICS号：
机械制造>>无屑加工设备>>25.120.30模制设备和铸造设备
中标分类号：
机械>>工艺装备>>J46模具

关联标准

出版信息

出版社：
中国标准出版社
页数：
16开，页数：3，字数：6千字
标准价格：
8.0 元
出版日期：
2004-03-01

其他信息

首发日期：
2003-07-23
复审日期：
2004-10-14
起草人：
张连根、蔡紫金、翁史振、冯伯淳、廖宏谊、杨召岭、黄志禄、李红英
起草单位：
上海皮尔博格有色零部件有限公司、广州型腔模具厂、桂林电器科学研究所
归口单位：
全国模具标准化技术委员会
提出单位：
中国电器工业协会
发布部门：
中华人民共和国国家质量监督检验检疫总局
主管部门：
国家标准化管理委员会

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本部分规定了压铸模用定位件的尺寸规格和公差。本部分适用于压铸模所用的定位件。本部分还给出了材料指南和硬度要求，并规定了定位件的标记。 GB/T 4678.19-2003 压铸模零件第19部分: 定位元件 GB/T4678.19-2003

标准内容

部分标准内容：

GB/T 4678.19—2003

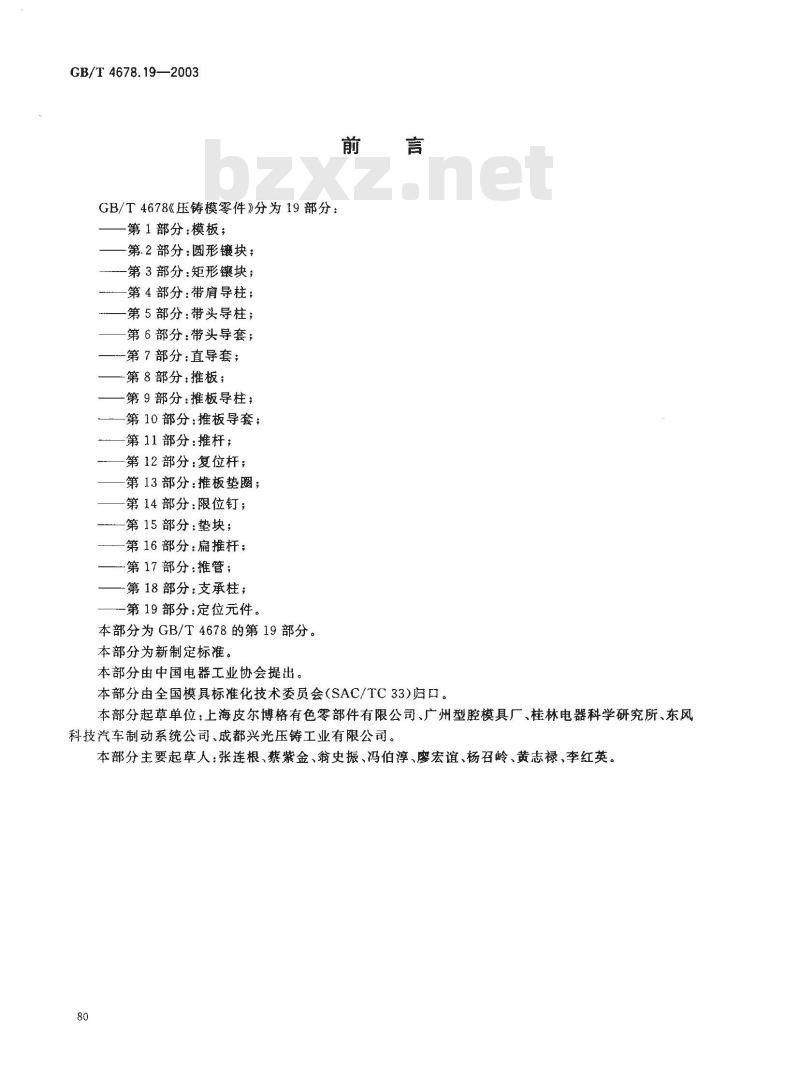

GB/T4678《压铸模零件》分为19部分：第1部分：模板；
第.2部分：圆形镶块；
第3部分：矩形镶块；
第4部分：带肩导柱；
第5部分：带头导柱；
第6部分：带头导套；
第7部分：直导套；
第8部分：推板；
第9部分：推板导柱；
第10部分：推板导套；
—第11部分：推杆；
第12部分：复位杆；免费标准下载网bzxz
第13部分：推板垫圈；
第14部分：限位钉；
—-—第15部分：垫块；
第16部分：扁推杆；
第17部分：推管；
第18部分：支承柱；
一第19部分：定位元件。
本部分为GB/T4678的第19部分。本部分为新制定标准。
本部分由中国电器工业协会提出。前言
本部分由全国模具标准化技术委员会（SAC/TC33)归口。本部分起草单位：上海皮尔博格有色零部件有限公司、广州型腔模具厂、桂林电器科学研究所、东风科技汽车制动系统公司、成都兴光压铸工业有限公司。本部分主要起草人：张连根、蔡紫金、翁史振、冯伯淳、廖宏谊、杨召岭、黄志禄、李红英。80

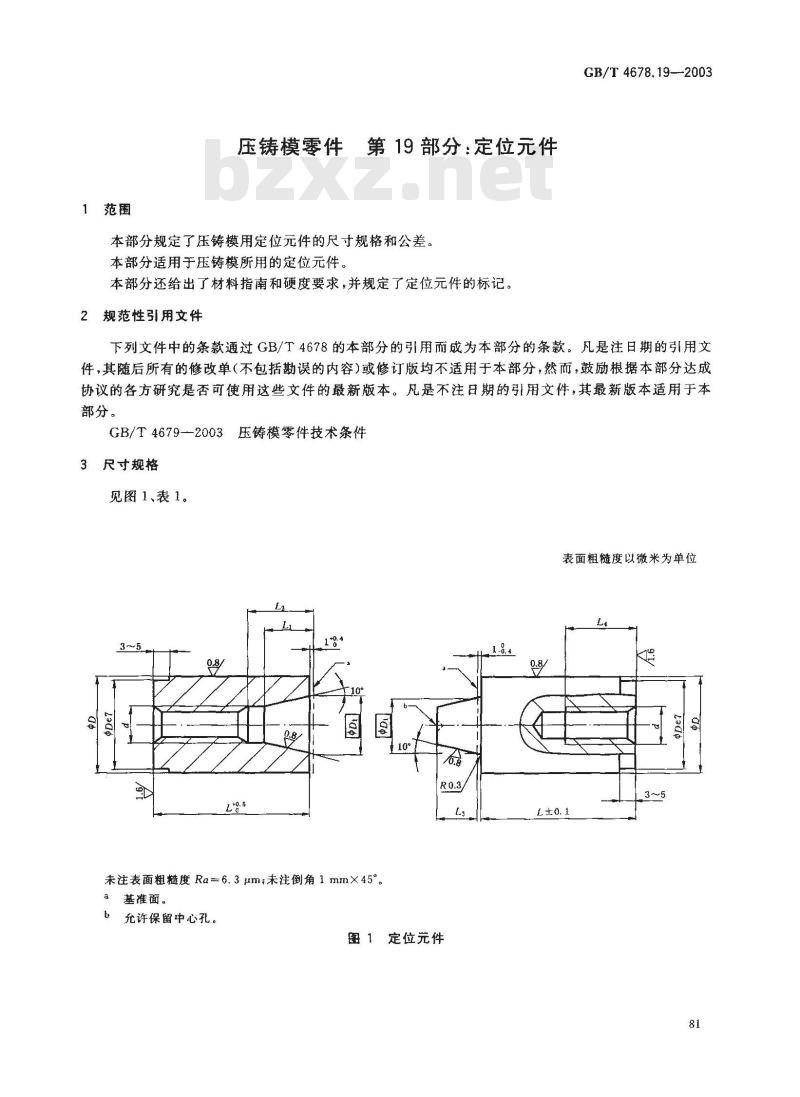

1范围
压铸模零件第19部分：定位元件本部分规定了压铸模用定位元件的尺寸规格和公差。本部分适用于压铸模所用的定位元件。本部分还给出了材料指南和硬度要求，并规定了定位元件的标记。2规范性引用文件
GB/T4678.19--2003
下列文件中的条款通过GB/T4678的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T4679--2003压铸模零件技术条件3尺寸规格
见图1、表1。
表面粗糙度以微米为单位
未注表面粗糙度Ra=6.3μm；未注倒角1mm×45°。a基准面。
充许保留中心孔。
图1定位元件
GB/T 4678.19—2003
材料和硬度

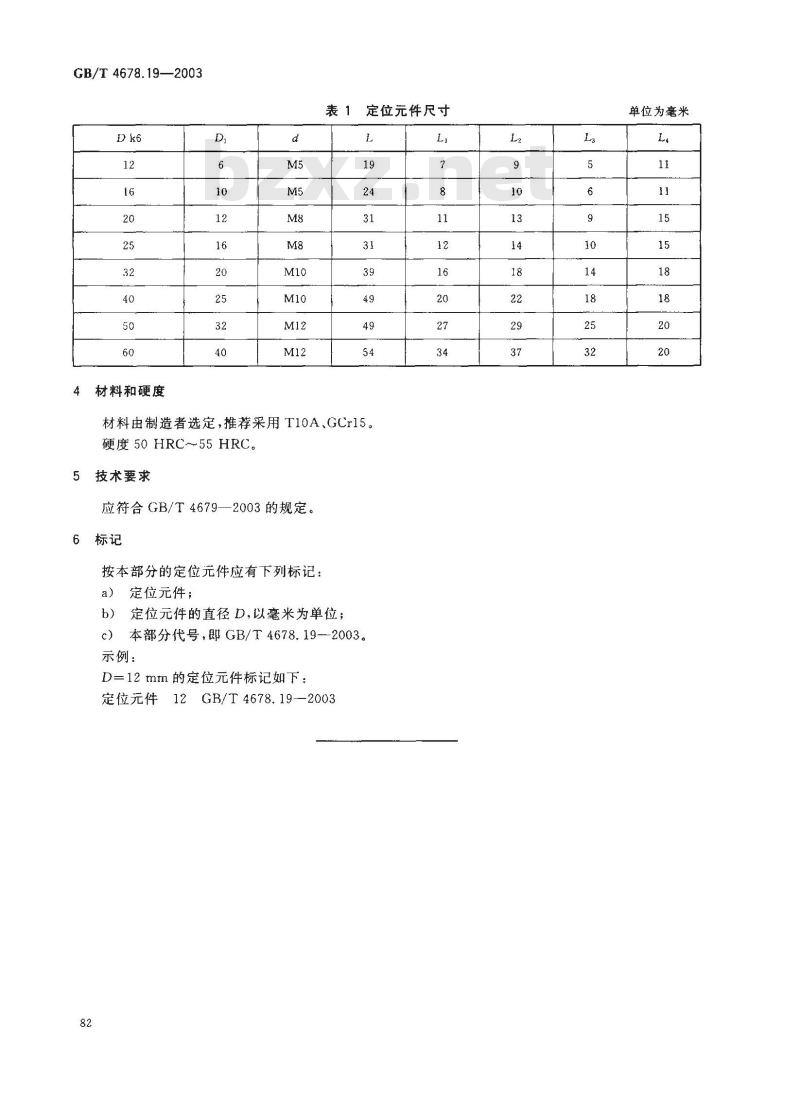

定位元件尺寸
材料由制造者选定，推荐采用T10A,GCr15。硬度 50 HRC～55 HRC。
5技术要求
应符合GB/T4679—2003的规定。6标记
按本部分的定位元件应有下列标记：a）定位元件；
定位元件的直径D，以毫米为单位；b)
c）本部分代号，即GB/T4678.19--2003。示例：
D=12mm的定位元件标记如下：
定位元件12
GB/T 4678.19--2003
单位为毫米
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
