【国家标准(GB)】 压铸模零件 第1部分: 模板

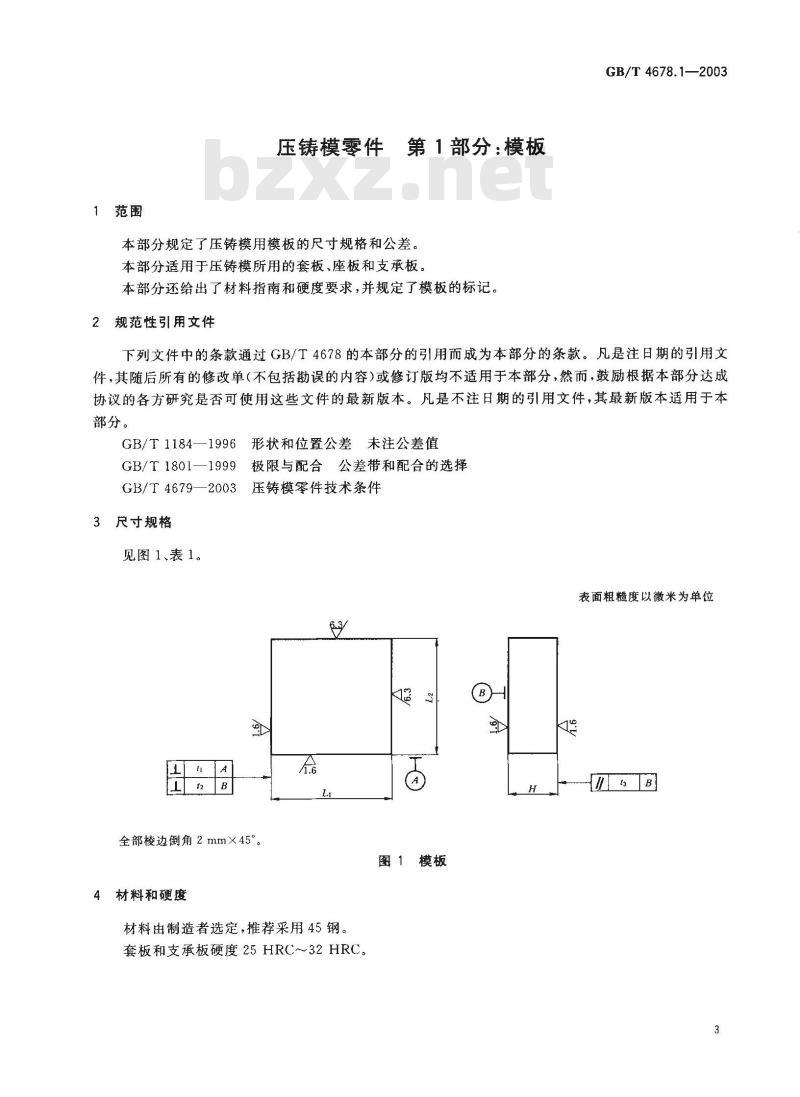

1范围
压铸模零件第1部分：模板
本部分规定了压铸模用模板的尺寸规格和公差。本部分适用于压铸模所用的套板、座板和支承板本部分还给出了材料指南和硬度要求，并规定了模板的标记。2规范性引用文件
GB/T 4678.1—2003
下列文件中的条款通过GB/T4678的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T1184—1996形状和位置公差未注公差值GB/T1801—1999极限与配合公差带和配合的选择GB/T4679一2003压铸模零件技术条件3尺寸规格
见图1、表1。
表面粗糙度以微米为单位
全部棱边倒角2mm×45°Www.bzxZ.net
4材料和硬度
材料由制造者选定，推荐采用45钢。套板和支承板硬度25HRC～32HRC。图1模板
GB/T4678.1—2003
1 0001 100
1 2501 400
1 100/1 100
5技术要求

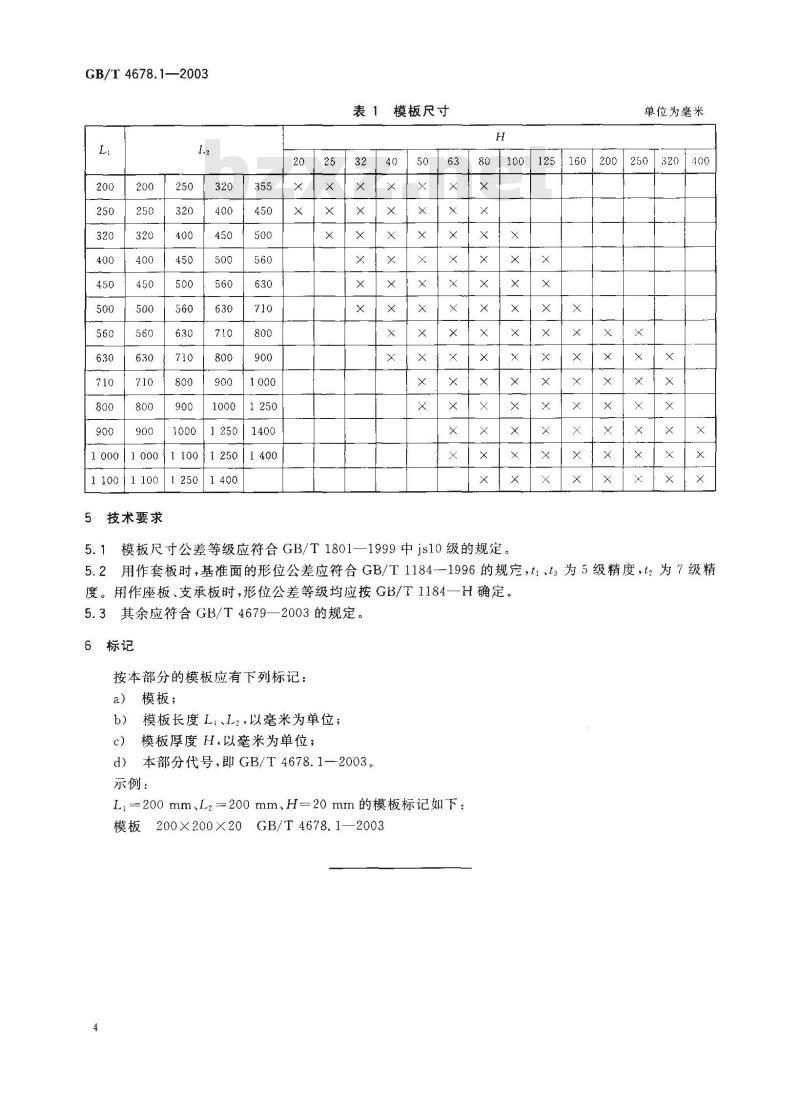

表1模板尺寸
模板尺寸公差等级应符合GB/T1801—1999中js10级的规定。125
单位为毫米
5.2用作套板时，基准面的形位公差应符合GB/T1184-1996的规定，t1、t3为5级精度，t2为7级精度。用作座板、支承板时，形位公差等级均应按GB/T1184一H确定。5.3其余应符合GB/T4679—2003的规定。6标记
按本部分的模板应有下列标记：a）模板；
模板长度L、I2，以毫米为单位；b)
模板厚度H.以毫米为单位；
d）本部分代号，即GB/T4678.1—2003。示例：
L,=200mm、L2=200mm、H=20mm的模板标记如下：200X200X20GB/T 4678.1—2003
