【国家标准(GB)】 焊接性试验 T型接头焊接裂纹试验方法

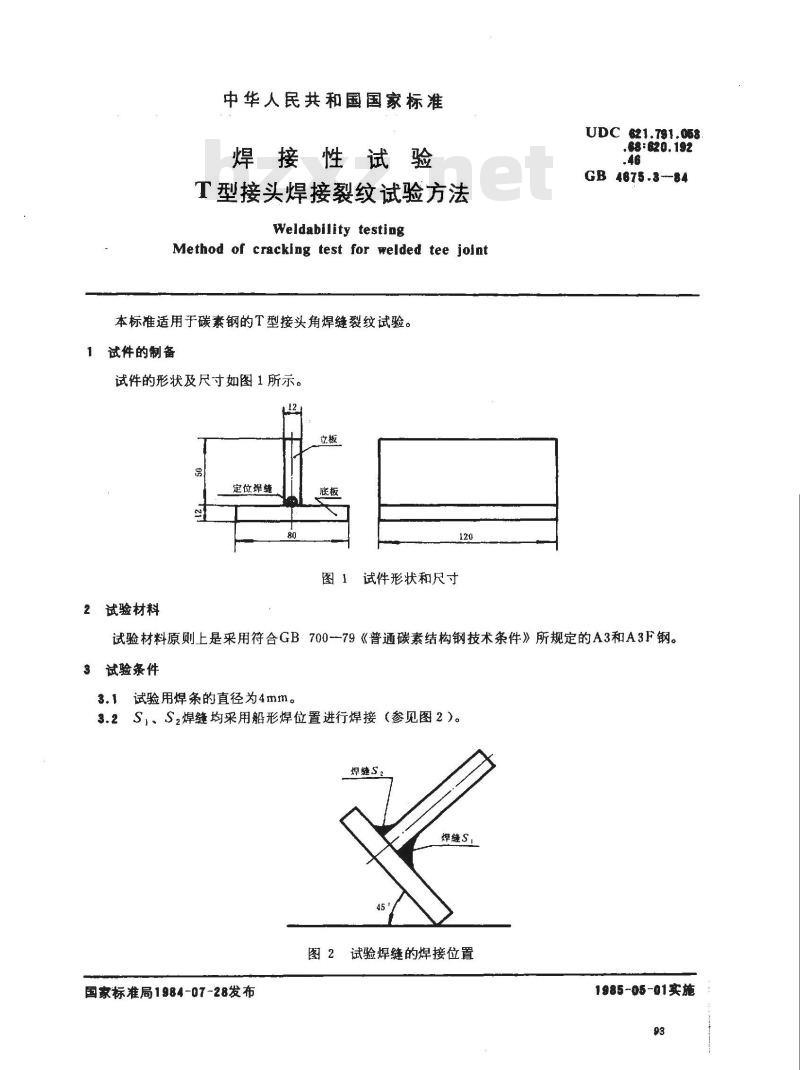

中华人民共和国国家标准
焊接性试验
T型接头焊接裂纹试验方法
Weldability testing
Method of cracking test for welded tee joint本标准适用于碳素钢的T型接头角焊缝裂纹试验。试件的制备
试件的形状及尺寸如图1所示。
定位焊缝
2试验材料
图1试件形状和尺寸
UDC 621.791.058
.68:620.192
GB 4675.3--84
试验材料原则上是采用符合GB700--79《普通碳素结构钢技术条件》所规定的A3和A3F钢。3试验条件
3.1试验用焊条的直径为4mm。
3.2S，、Sz焊缝均采用船形焊位置进行焊接（参见图2）。焊缝S
焊缝S
试验焊缝的焊接位置
国家标准局1984-07-28发布
1985-05-01实施此内容来自标准下载网

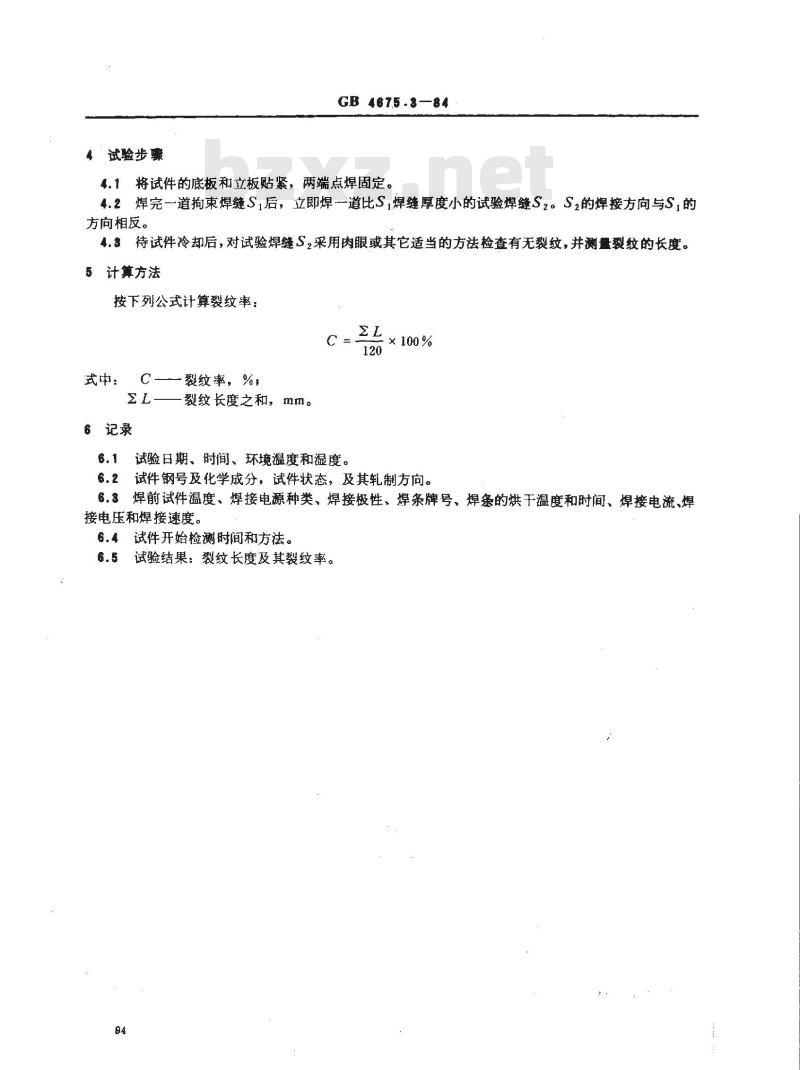

4试验步骤
GB 4675.3-84
4.1将试件的底板和立板贴紧，两端点焊固定。4.2焊完一道拘束焊缝S1后，立即焊一道比S，焊缝厚度小的试验焊缝S2。S2的焊接方向与S，的方向相反。
4.3待试件冷却后，对试验焊缝S2采用肉眼或其它适当的方法检查有无裂纹，并测量裂纹的长度。5计算方法
按下列公式计算裂纹率：
式中：C—一裂纹率，%，　　
6记录
裂纹长度之和，mm。
6.1试验日期、时间、环境温度和湿度。ML
× 100%
6.2试件钢号及化学成分，试件状态，及其轧制方向。6.3焊前试件温度、焊接电源种类、焊接极性、焊条牌号、焊条的烘干温度和时间、焊接电流、焊接电压和焊接速度。
6.4试件开始检测时间和方法。
6.5试验结果：裂纹长度及其裂纹率。94

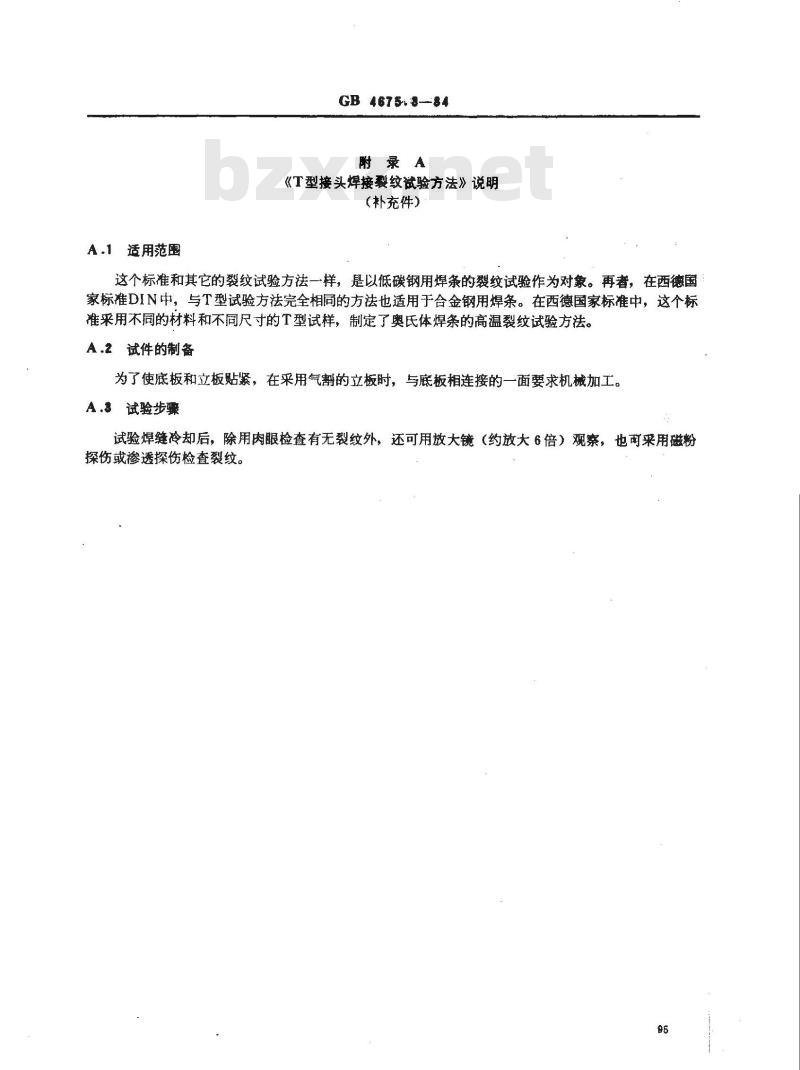

A.1 适用范围
GB4675884
附录A
《T型接头焊接裂纹试验方法》说明（补充件）
这个标准和其它的裂纹试验方法一样，是以低碳钢用焊条的裂纹试验作为对象。再者，在西德国家标准DIN中，与T型试验方法完全相同的方法也适用于合金钢用焊条。在西德国家标准中，这个标准采用不同的材料和不同尺寸的T型试样，制定了奥氏体焊条的高温裂纹试验方法。A.2 试件的制备
为了使底板和立板贴紧，在采用气割的立板时，与底板相连接的一面要求机械加工。A.3试验步骤
试验焊缝冷却后，除用肉眼检查有无裂纹外，还可用放大镜（约放大6倍）观察，也可采用磁粉探伤或渗透探伤检查裂纹。
GB 4675.8—84
试验条件
（参考件）
B.1焊接电流要合适。试验焊缝S，的平均计算厚度较第一道拘束焊缝S,小约20%。B.2焊缝S,与焊缝S,焊接间隔时间应<20s。注：本附录参照西德国家标准DIN50129。附加说明：
本标准等效采用1981年版的日本标准JISZ3153一1971《T型接头焊接裂纹试验方法》。本标准由中华人民共和国机械工业部提出。本标准由哈尔滨焊接研究所起草。本标准主要起草人俞继伦、郭寿汾、崔风池。96
