【国家标准(GB)】 家用缝纫机 送料方向稳定性测试方法

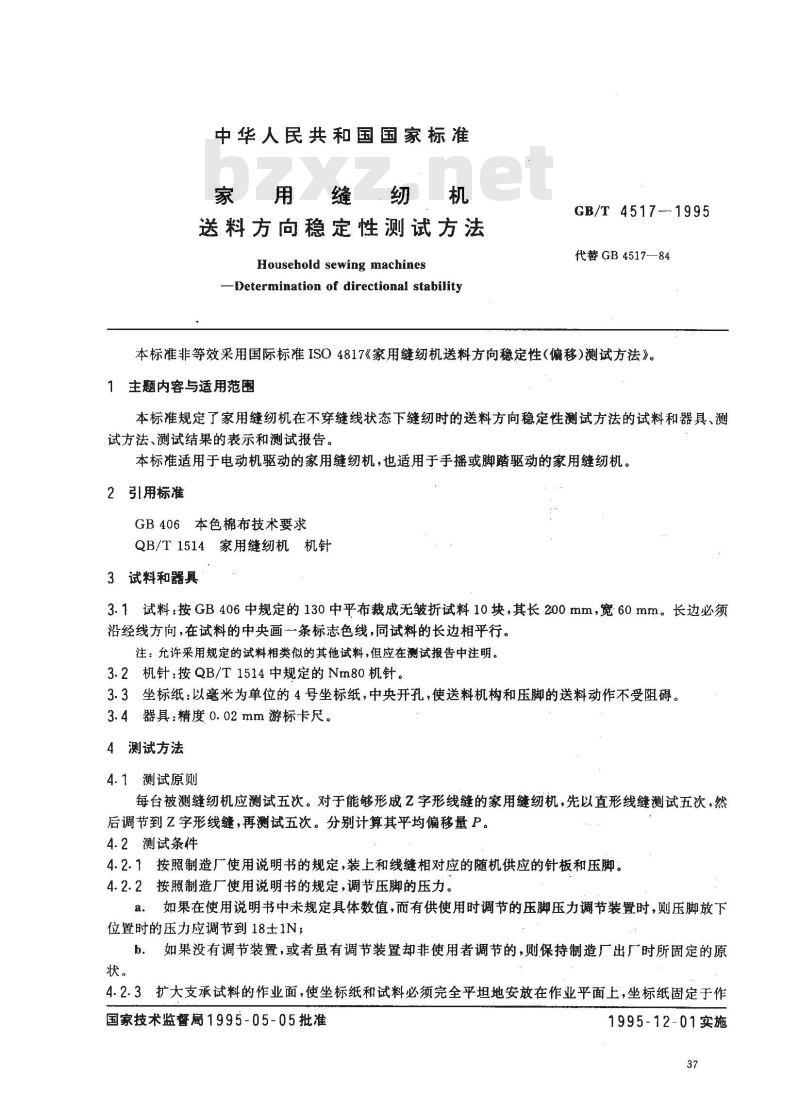

中华人民共和国国家标准
家用缝纫机
送料方向稳定性测试方法
Household sewing machines
-Determination of directional stabilityGB/T4517-1995
代替GB4517—84
本标准非等效采用国际标准ISO 4817《家用缝纫机送料方向稳定性（偏移）测试方法》1主题内容与适用范围
本标准规定了家用缝纫机在不穿缝线状态下缝纫时的送料方向稳定性测试方法的试料和器具、测试方法、测试结果的表示和测试报告。本标准适用于电动机驱动的家用缝纫机，也适用于手摇或脚踏驱动的家用缝纫机。2引用标准
GB406本色棉布技术要求
QB/T1514家用缝纫机机针免费标准bzxz.net
3试料和器具
3.1试料：按GB406中规定的130中平布裁成无皱折试料10块，其长200mm，宽60mm。长边必须沿经线方向，在试料的中央画一条标志色线，同试料的长边相平行。注：允许采用规定的试料相类似的其他试料，但应在测试报告中注明。3.2机针：按QB/T1514中规定的Nm80机针。3.3坐标纸：以毫米为单位的4号坐标纸，中央开孔，使送料机构和压脚的送料动作不受阻碍。3.4器具：精度0.02mm游标卡尺。4测试方法
4.1测试原则
每台被测缝纫机应测试五次。对于能够形成Z字形线缝的家用缝纫机，先以直形线缝测试五次，然后调节到Z字形线缝，再测试五次。分别计算其平均偏移量P。4.2测试条件
4.2.1按照制造厂使用说明书的规定，装上和线缝相对应的随机供应的针板和压脚。4.2.2按照制造厂使用说明书的规定，调节压脚的压力。a。如果在使用说明书中未规定具体数值，而有供使用时调节的压脚压力调节装置时，则压脚放下位置时的压力应调节到18±1N；b.
如果没有调节装置，或者虽有调节装置却非使用者调节的，则保持制造厂出广时所固定的原4.2.3扩大支承试料的作业面，使坐标纸和试料必须完全平坦地安放在作业平面上，坐标纸固定于作国家技术监督局1995-05-05批准1995-12-01实施

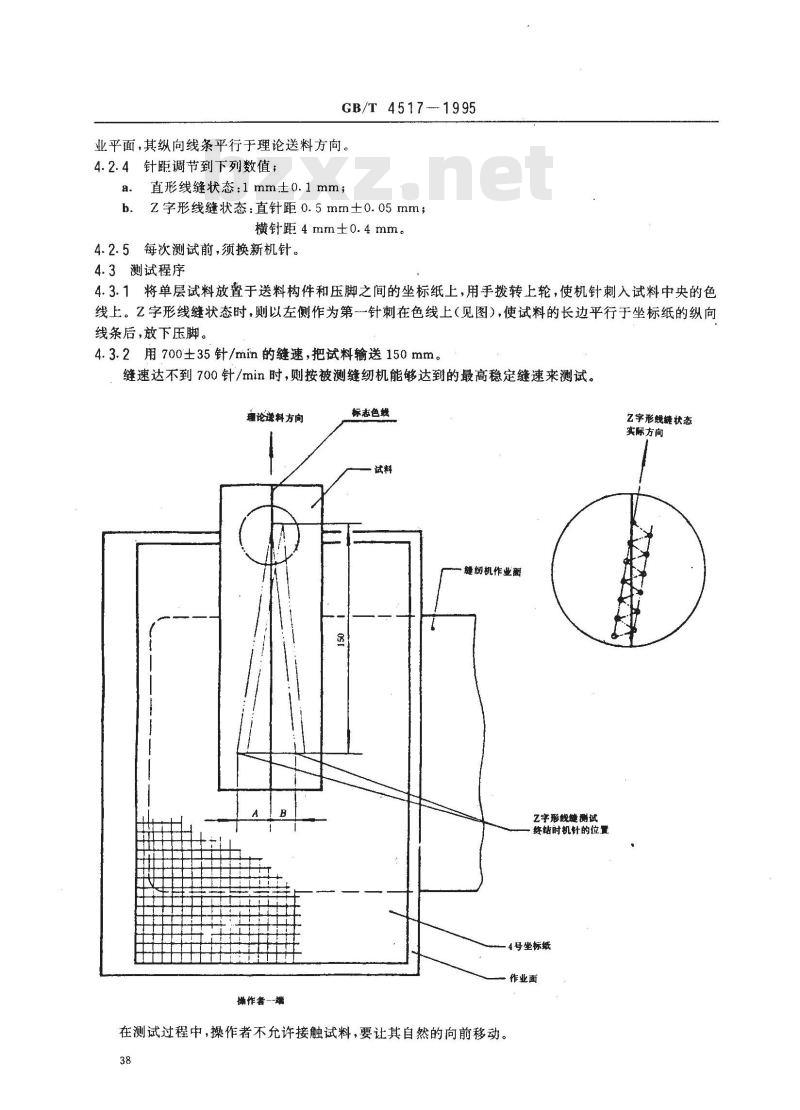

GB/T 4517 - 1995
业平面，其纵向线条平行于理论送料方向。4.2.4针距调节到下列数值；
a．直形线缝状态：1mm士o.1 mm；b、Z字形线缝状态：直针距0.5mm土0.05mm；横针距4mm±0.4mm。
4.2.5每次测试前，须换新机针。4.3测试程序
4.3.1将单层试料放置于送料构件和压脚之间的坐标纸上，用手拨转上轮，使机针刺入试料中央的色线上。Z字形线缝状态时，则以左侧作为第一针刺在色线上（见图），使试料的长边平行于坐标纸的纵向线条后，放下压脚。
4.3.2用700±35针/min的缝速，把试料输送150mm。缝速达不到700针/min时，则按被测缝纫机能够达到的最高稳定缝速来测试。理论送料方向
操作者—-端
标志色线
缝纫机作业
Z字形线缝测试
终结时机针的位置
4号坐标纸
作业面
在测试过程中，操作者不允许接触试料，要让其自然的向前移动。38
乙字形线缝状态
实际方向
GB/T4517-1995

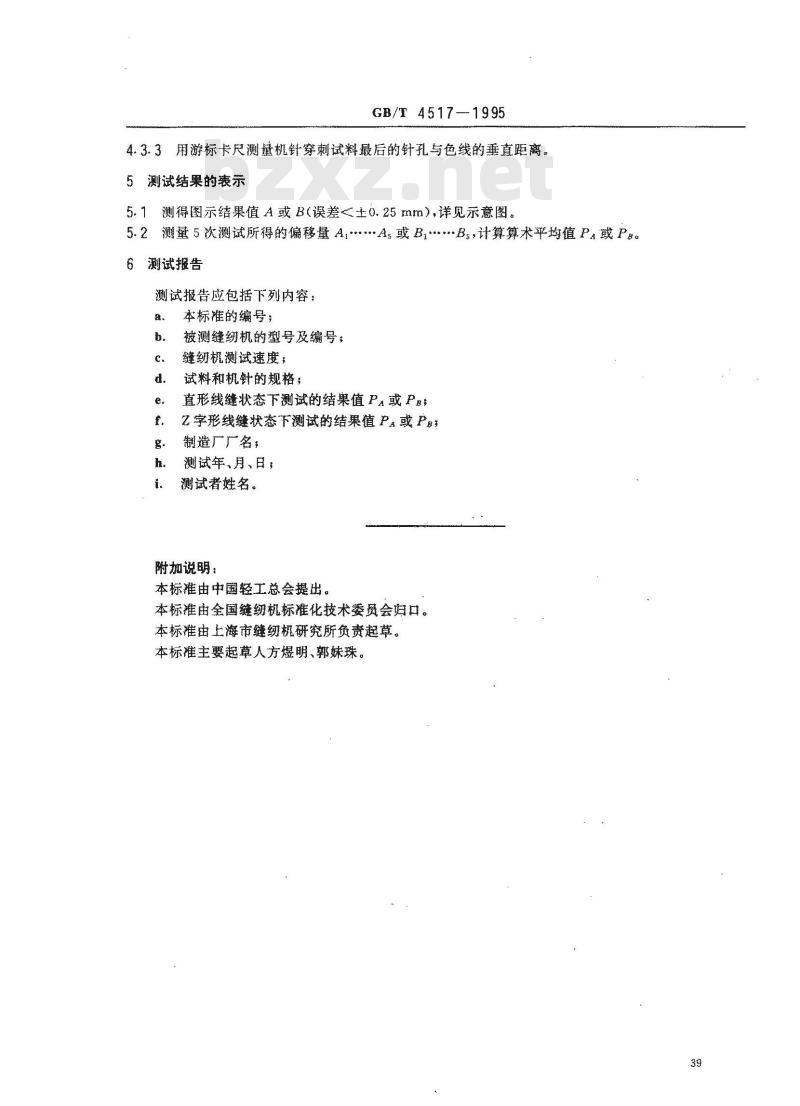

4.3.3用游标卡尺测量机针穿刺试料最后的针孔与色线的垂直距离。5测试结果的裘示
5.1测得图示结果值A或B(误差<士0.25mm）,详见示意图。5.2测量5次测试所得的偏移量A...As或B.Bs，计算算术平均值P或PB6测试报告
测试报告应包括下列内容：
本标准的编号；
被测缝纫机的型号及编号：
缝纫机测试速度；
试料和机针的规格；
直形线缝状态下测试的结果值PA或PB*Z字形线缝状态下测试的结果值PA或P款制造厂广名
测试年、月、日，
测试者姓名。
附加说明：
本标准由中国轻工总会提出。
本标准由全国缝纫机标准化技术委员会归本标准由上海市缝纫机研究所负责起草。本标准主要起草人方煜明、郭妹珠。39
