【国家标准(GB)】 家用缝纫机缝厚能力测试方法

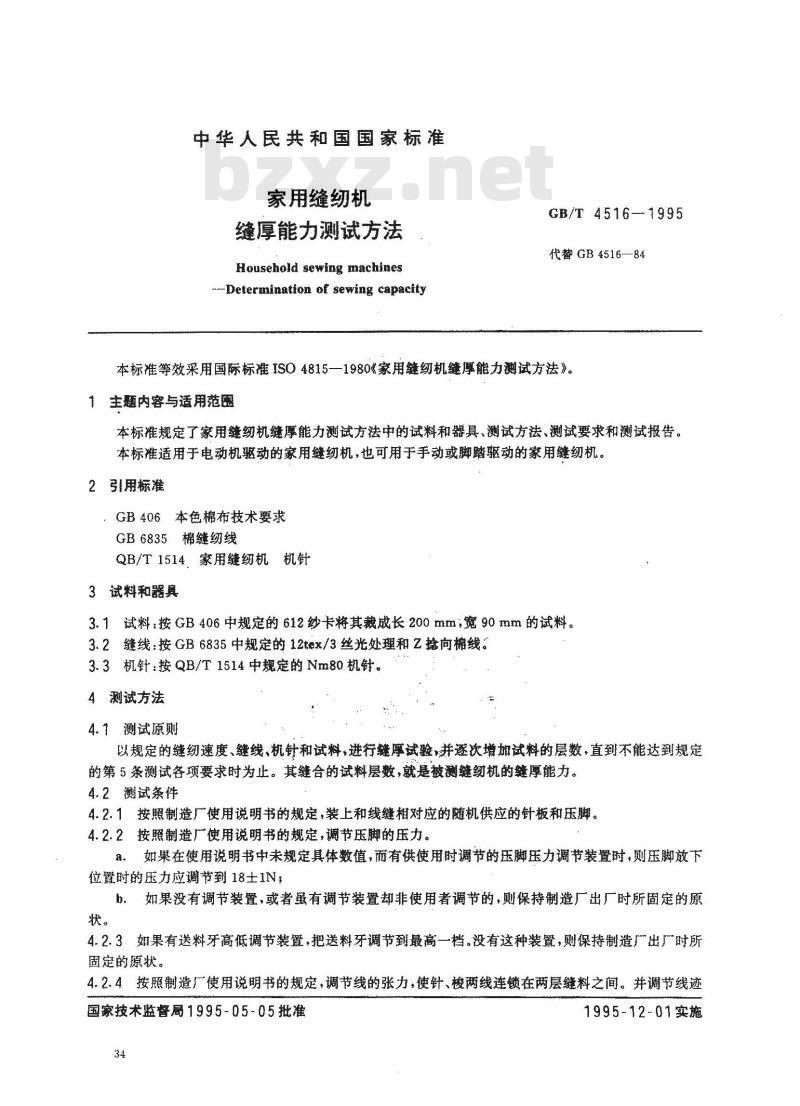

中华人民共和国国家标准
家用缝纫机
缝厚能力测试方法
Household sewing machines
-Determimation of sewing capacityG/T 4516-1995
代替GB4516-84
本标准等效采用国际标准ISO4815—1980《家用缝纫机缝厚能力测试方法》。主题内容与适用范围
本标准规定了家用缝纫机缝厚能力测试方法中的试料和器具、测试方法、测试要求和测试报告。本标准适用于电动机驱动的家用缝纫机，也可用于手动或脚踏驱动的家用继纫机。2引用标准
GB406本色棉布技术要求
GB6835棉缝纫线
QB/T1514家用缝纫机机针
3试料和器具
3.1试料：按GB406中规定的612纱卡将其裁成长200mm，宽90mm的试料。3.2缝线：按GB6835中规定的12tex/3丝光处理和Z抢向棉綫。3.3机针：按QB/T1514中规定的Nm80机锌。4测试方法免费标准bzxz.net
4.1测试原则
以规定的缝纫速度、缝线，机针和试料，进行缝厚试验，并逐次增加试料的层数，直到不能达到规定的第5条测试各项要求时为止。其缝合的试料层数，就是被测缝纫机的缝厚能力4.2测试条件
4.2.1按照制造厂使用说明书的规定，装上和线缝相对应的随机供应的针板和压脚。4.2.2按照制造广使用说明书的规定，调节压脚的压力。如果在使用说明书中未规定具体数值，而有供使用时调节的压脚压力调节装置时，压脚放下位置时的压力应节到18士1N
b。如果没有调节装置，或者虽有调节装置却非使用者调节的，则保持制造厂出厂时所固定的原状。
4.2.3如果有送料牙高低调节装置，把送料牙调节到最高一档。没有这种装置，则保持制造广出厂时所固定的原状。
4.2.4按照制造厂使用说明书的规定，调节线的张力，使针、梭两线连锁在两层缝料之间。并调节线迹国家技术监督局1995-05-05批准34
1995-1201实施
长度在3±0.15mm。
4.3测试程序
GB/T 4516--1995

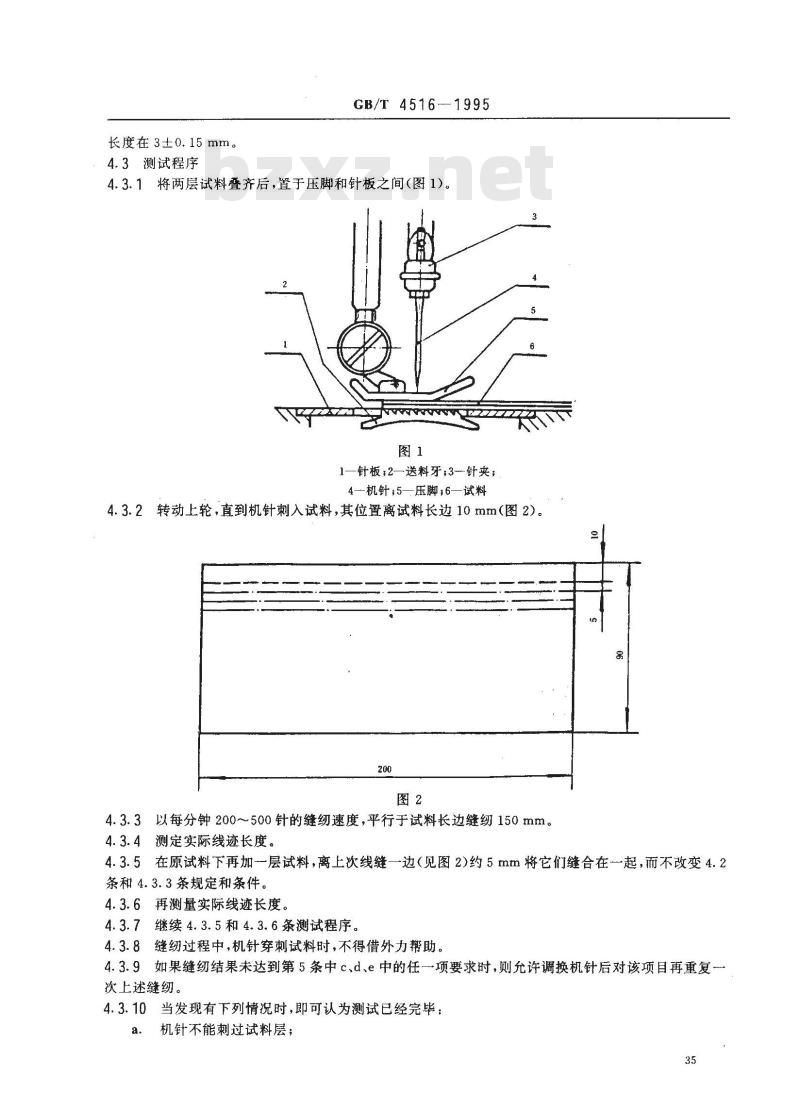

4.3.1将两层试料叠齐后，置于压脚和针板之间（图1)。图1
1—针板；2—送料牙；3-针夹；4—机针;5—压脚;6—试料
4.3.2转动上轮，直到机针刺入试料，其位置离试料长边10mm（图2）。200
4.3.3以每分钟200～500针的缝纫速度，平行于试料长边缝纫150mm。4.3.4测定实际线迹长度。
4.3.5在原试料下再加-一层试料，离上次线缝一边（见图2)约5mm将它们缝合在起，而不改变4.2条和4.3.3条规定和条件。
4.3.6再测量实际线迹长度。
4.3.7继续4.3.5和4.3.6条测试程序。4.3.8缝纫过程中，机针穿刺试料时，不得借外力帮助。4.3.9如果缝纫结果未达到第5条中c、d、e中的任一项要求时，则允许调换机针后对该项目再重复次上述缝纫。

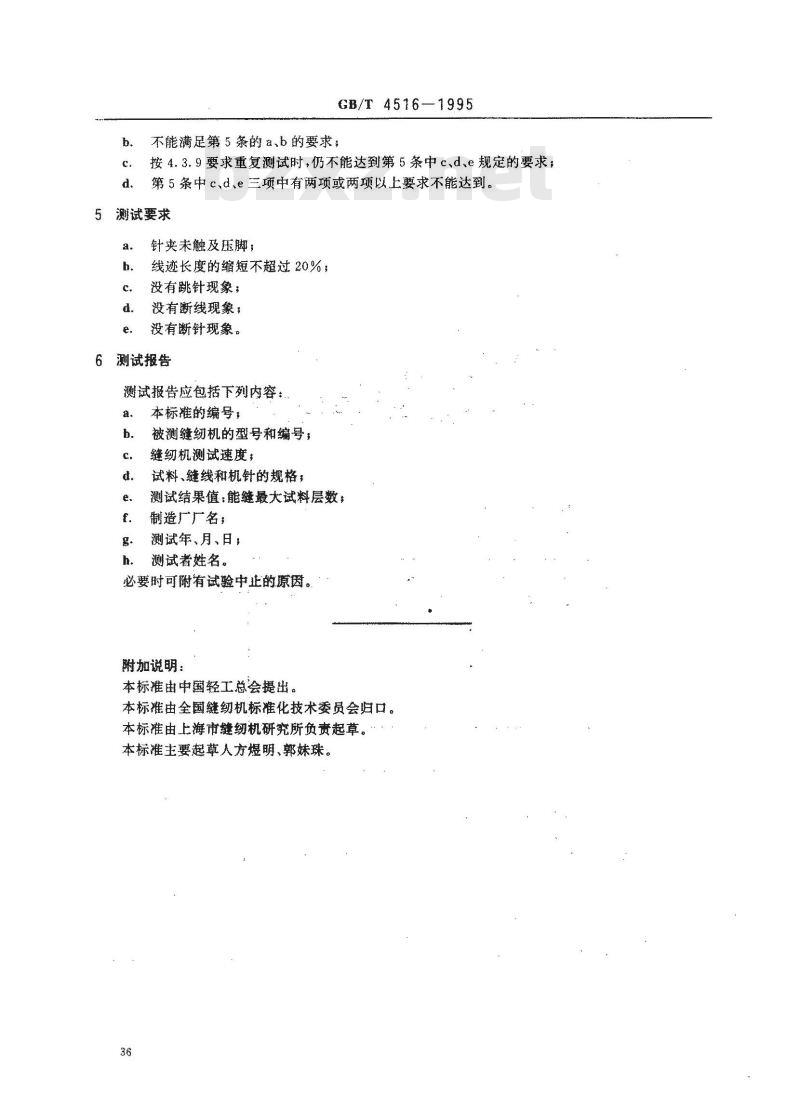

4.3.10当发现有下列情况时，即可认为测试已经完毕：a.
机针不能刺过试料层；
GB/T4516-1995
不能满足第5条的、b的要求；
按4.3.9要求重复测试时，仍不能达到第5条中c、d.e规定的要求，第5条中c、d、e三项中有两项或两项以上要求不能达到。测试要求
针夹未触及压脚；
线迹长度的缩短不超过20%；
没有跳针现象；
没有断线现象：
没有断针现象。
测试报告
测试报告应包括下列内容
本标准的编号
被测缝纫机的型号和编号：
缝纫机测试速度；
试料、缝线和机针的规格，
测试结果值：能缝最大试料层数制造广广名，
测试年、月、日，
测试者姓名。
必要时可附有试验中止的原因。附加说明：
本标准由中国轻工总会提出。
本标准由全国缝纫机标准化技术委员会归口。本标准由上海市缝纫机研究所负责起草。本标准主要起草人方煜明、郭妹珠。36
