【电子行业标准(SJ)】 HP346B型固体噪声源检定规程

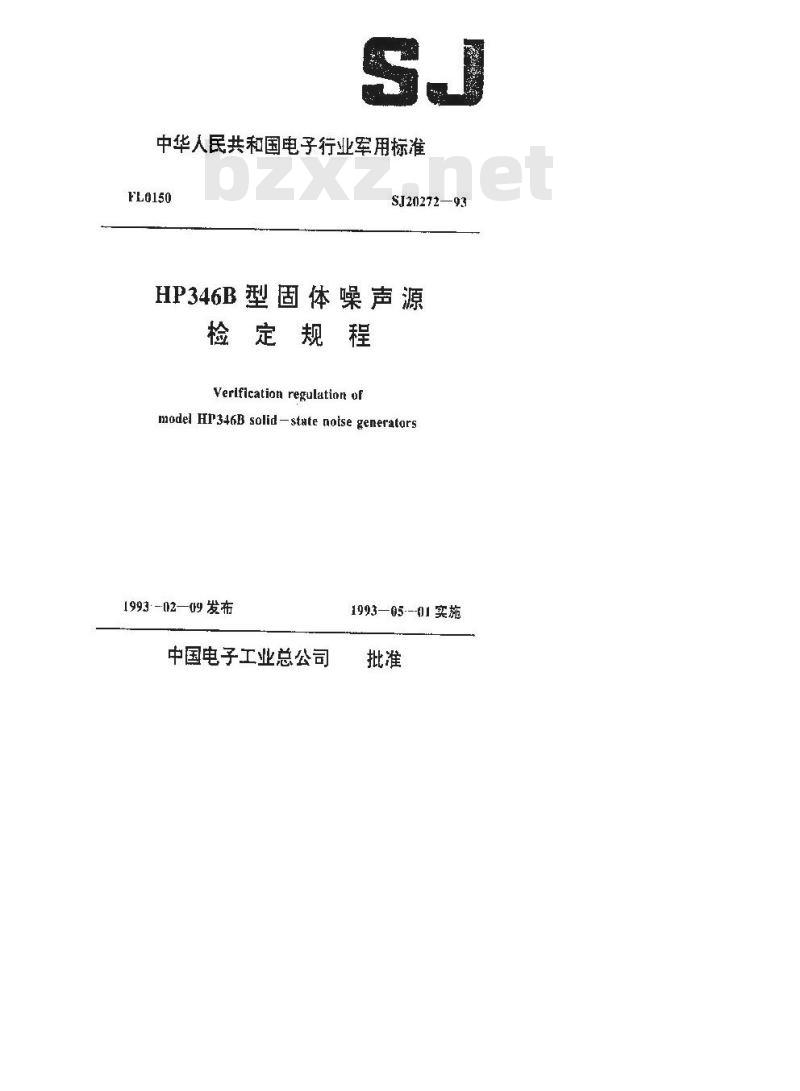

中华人民共和国电子行业军用标准FL0150
SJ20272—93
HP346B型固体噪声源
检定规程
Verification regulation of
model HP346B solid-state notse generators1993·-02—09发布
中国电子工业总公司
1993—05---01实施

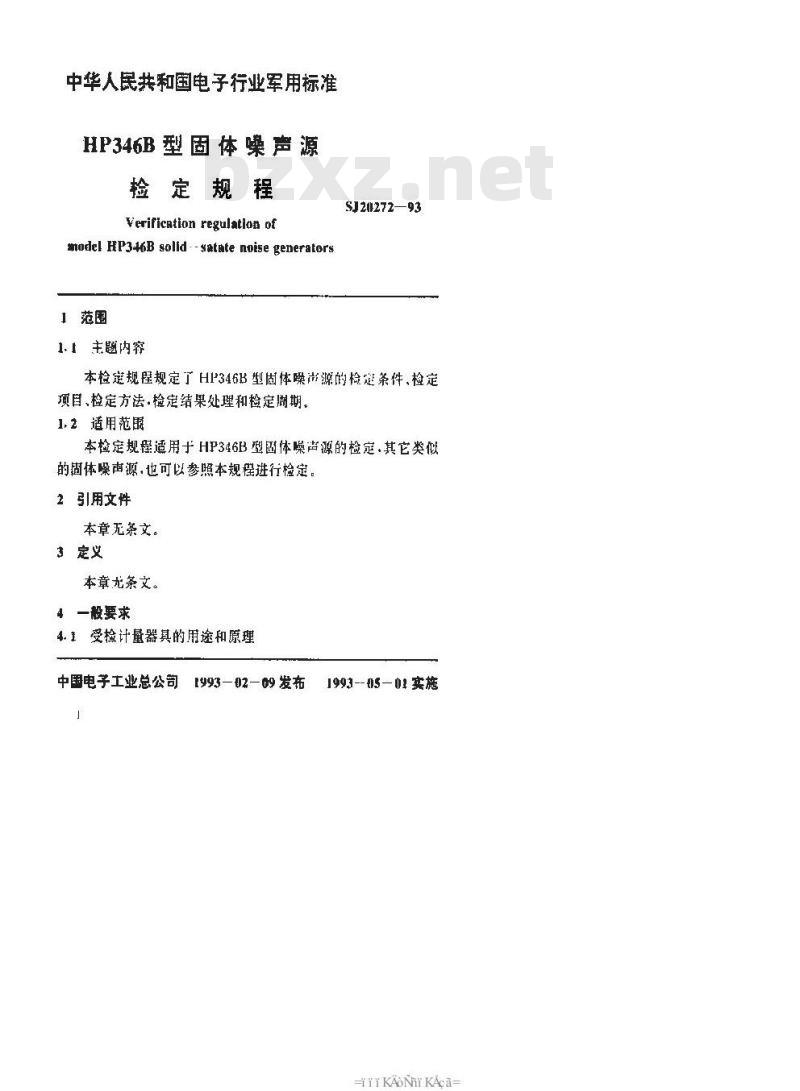

中华人民共和国电子行业军用标准HP346B型固体噪声源
检定规程
Verification regulatlon of
nodel HP346B solid . - satate noise generators1范围
1.1主题内容
SJ24272—93
本检定规程规定了HP346B型固体噪尚源的检定条件、检定项目、检定方法·检定结果处理和检定剧期。1.2适用范鼠
本检定规程适用于HP346B型固体噪声源的检定.其它类似的体噪声源，也可以参照本规程进行检定。2引用文件
本章死条文。
3定义
本章龙条文。
4一般要求
4.1受捡计量器其的用途和原理
中围电学工业总公司
[393—02—09 发布
1993--05—1实施
KAoNrKAca=
SJ20272--93

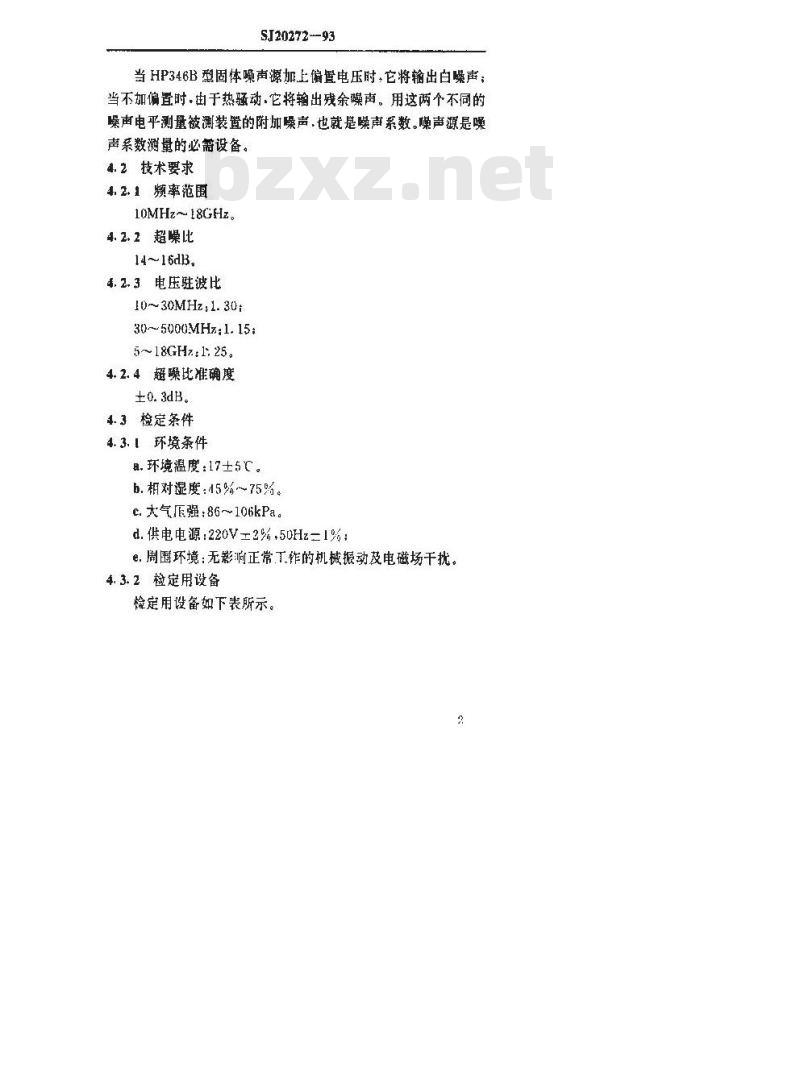

当HP346B型固体噪声源加上偏置电压时，它将输出白噪声；当不加偏置时·由于热骚动·它将输出残余媒声。用这两个不同的噪声电平测量被测装置的附加噪声，也就是噪声系数。噪声源是噪声系数测量的必设备。
4.2技术要求
4.2.1频率范围
10MHz～ 18GHz。
4.2.2超噪比
14～16dB,
4. 2. 3电压驻波比
10~30MHz:1. 30:
30~5000MHz:1.15:
5~18GHz:1. 25
4.2.4超噪比准确度
±0.3dB。
4.3检定条件
4.3.环境条件
.环境温度：17±5℃。
h.相对湿度：45%~75%。
c.气底强：86106kPa。
d.供电电源：220V二2%.50Hz二1%：e.周围环境：无影响正常.T.作的机械振动及电磁场干扰，4.3.2检定用设备

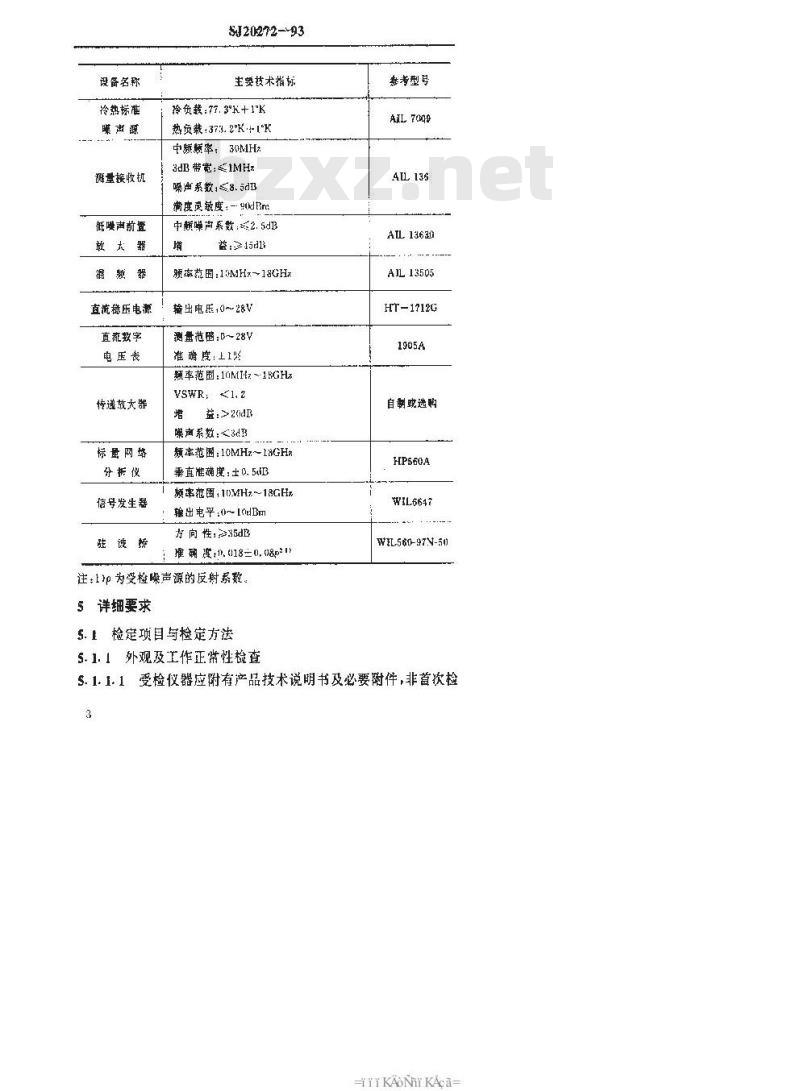

检定用设备如下表所示。
设备名称
冷热标准
量接收机
低慢声前置
直流稳压电源
直流数字
电压表
柠递放大器
标量网络
分析仪
信号发生器
驻设矫
120272--93
生要技术指标
冷负载:77.3'K+1'K
热负载：373.2°K1K
中题颠率：30MHz
3B带宽：IMHz
噪声系数8.5
满度灵敏度：-- 90dPr
中额噪声系数：≤2.5dB
乐率葱围：11MH-18GHz
输出电压10~28V
测量范图：7~28V
准确度：上奖
频率范围：10MIEz--18GHz
VSWR: <1.2
益：>20d
噪声系数：≤3d
额率范围：10MHz~1aGH
垂直准确度：±0.5kB
频率范围, 10MHz~18GH,
输出电平:0~ [dBmWww.bzxZ.net
方向性235dz
准确度+1,018=0,08p31)
注：1)p为受检噪声源的反射系数。5详细要求
5.1检定项目与检定方法
5.1.1外观及工作正常性检查
熬考型号
AL7009
AL1363
AIL13505
HT-1712G
自制或选购
HP560A
WL6647
WIL560-97N-50
S.1.1.1受检仪器应附有产品技术说明书及必要附件，非首次检3
KAONirKAca=
SJ20272—93
定时应附有前次捡定证书。
5.1.1.2受检仪器应无影响其正常工作的机械损伤-各紧固件紧固良好。
5.1.2超噪比准确度的检定

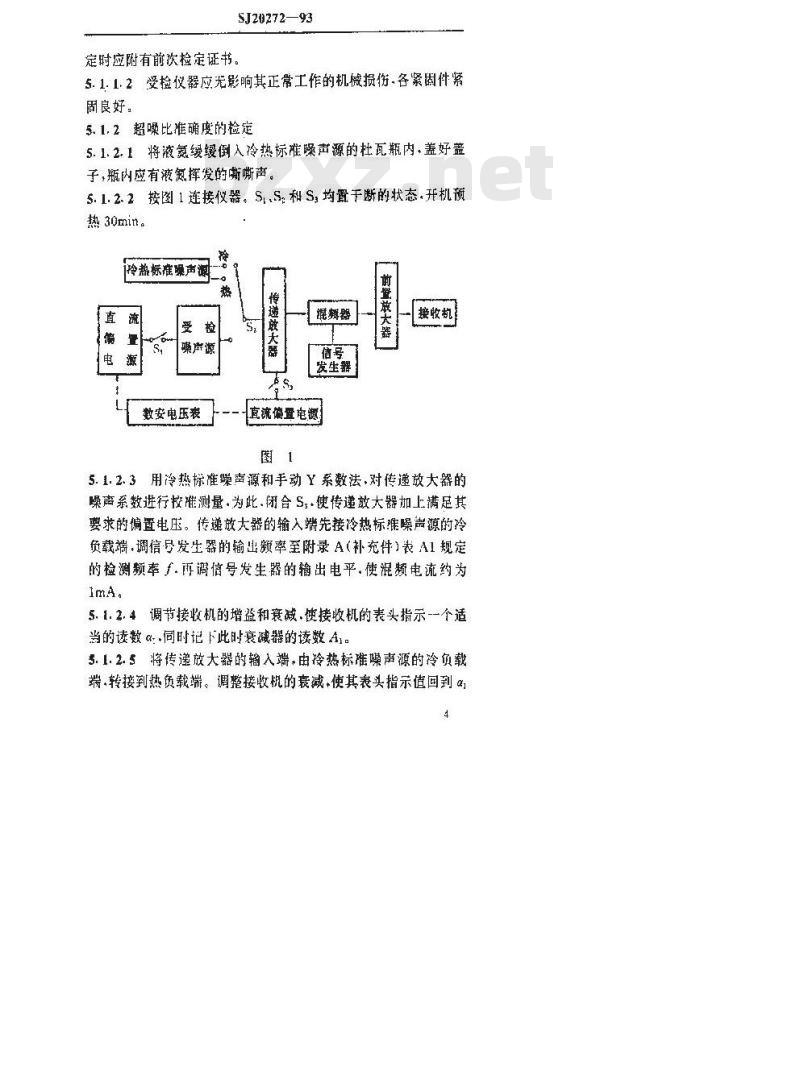

5.1.2.1将液氮缓缓倒入冷热标准噪声源的杜瓦瓶内·盖好盖子，瓶内应有液氮挥发的嘶嘶声。5.1.2.2按图1连接仅器。S,S，S，均置于断的状态.开机预热30mint。
玲热标准噪声
数安电压表
做大器
发生器
直流信置电源
前壁放
接收机
5.1.2.3用冷热标准噪声源和手动Y系数法，对传递放大器的噪声系数进行校催测量.为此.闭合S，·使传递放大器加上满足其要求的偏置电压。传递放大器的输入端先接冷热标谁噪声源的冷负载端，调信号发生器的输出频率至附录A（补充件）表A1规定的检测频率于.再调信号发生器的输出电平.使混频电流约为ImA。
5.1.2.4调节接收机的增益和衰减，使接收机的表头指示--个适当的读数α同时记下此时衰减器的读数A15.1.2.5将传递放大器的输入端，由冷热标准噪声源的冷负载端.转接到热负载端。调整接收机的衰减使其表头指示值回到a14
SJ20272- 93
上.同时记下此时衰减器的读数A2。5.1.2.6按公式（1)、（2)、（3)计算△A、Y.及F.值，并将结果记人表Al中。
AA,=A-A,
Y,-10%
式中：T。—290K
T.—冷负载温度.在不加修正的情况下，T，取77.3°K；TH——热负载温度，在不加修正的情况下.TH取373.2°K\。
注，1)当检测额率高于2GHz时，由于RF损耗增加+此时需要对T。和T的敢值加以修正，可查阅709技术说明书的有关候正邮线求出修正后的T。和T值，然后再按公式（3)求出传递放大器的噪声系数s。
5.1.2.7将传递放大器的输入端接受检仪器，正确调节接收机的增益和衰减，使接收机表头指示一个适当的读数42同时记下此时衰减器的读数As。
5.1.2.8闭合S，，受检仪器加上十28V激励电压。增加接收机的衰减，使接收机表头指示值回到α，同时记下此时衰减器的读数Al4
5.1.2.9按公式（4)、(5)(6)计算AA、Y.及ENR值，将结果记入表Al。
AA,=A,- A,
ENRF(Y,-1)
式中，Y.-—Y系数.dB;
iKAoNirKAca=
SJ20272—93
F—噪需系数,dB:
ENR——受检仪器超噪比.dB。
5.1.2.10按表A1之规定.改变信号发生器的输出频率.重复5.1.2.3至5.1.2.9条。按公式(7)、（8)分别计算超噪比及超噪比误差。
ENR-F,+10lg[10%-1] . (?)
4-ENR(标称)-ENR(实际），（8)将结果记人表A1中。
5.1.3电压驻波比的检定
5.1.3.1按图2连接仪器，并机预热30min。标量网络分拆仪
信号发生器
险波器
受检仪器
稳压电源
5.1.3.2按标量网络分析仪测回波损耗的方法.分别测出S，在开启和闭合时的回波损耗LI、L，(αB)，将结果记入表A2中。5.1.3.3按公式(9)计算受检仪器在熄火和点火两种状态下的电压驻波比S1,S将结果记人表A2中。1+10-元
S 1+10-
1--10-
5.2检定结果处理和检定周期
5.2.1经检定合格的固体噪声源，出具检定证书，不合格者出具检定结果通知书，并注明不合格项目，5.2.2检定周期为-年，必要时可随时送检。6
检测娱事
S[20272—93
附录A
检定记录表格式
(补充件)
超噪比检定
ENR谋差4
KAONirKAca-
潮率范溢
. -n, 3
, 03~5. h
附加说明：
S.120272-93
电压驻波比捡定
最小回波摄耗
点火状态
熄火状态
电压驻波比
点火状态
本标准由中国电子工业总公司科技质盘局提出。本标准由中国电子技术标准化研究所归口。本标准由机电部第十三研究所起草。本标准主要起草人：高金良、郑延秋。计划项目代号：075--147。
熄火轶态
